По
ним мы можем построить схему анализа, используя микросхемы И-ИЛИ-НЕ и
расширители И-ИЛИ.
Схема формирования сигнала перезапуска.
Так как временные диаграммы сигналов перезапуска отвечают рис. 2.
то и строить мы ее будем, основываясь на этот рисунок.
Как видно из рисунка сигналы формируются и завершаются по срезу син-
хроимпульса С.
Для реализации этой схемы нам необходим 8 разрядный регистр (мы ис-
пользуем) К155ИР13, который является универсальным, восьмиразрядным, син-
хронным регистром сдвига. Каждая операция продолжается в регистре не более
20 нс, поэтому он пригоден для обслуживания скоростных процессоров.
Схема индикации неисправности.
В случае неисправности будет загораться светодиод.

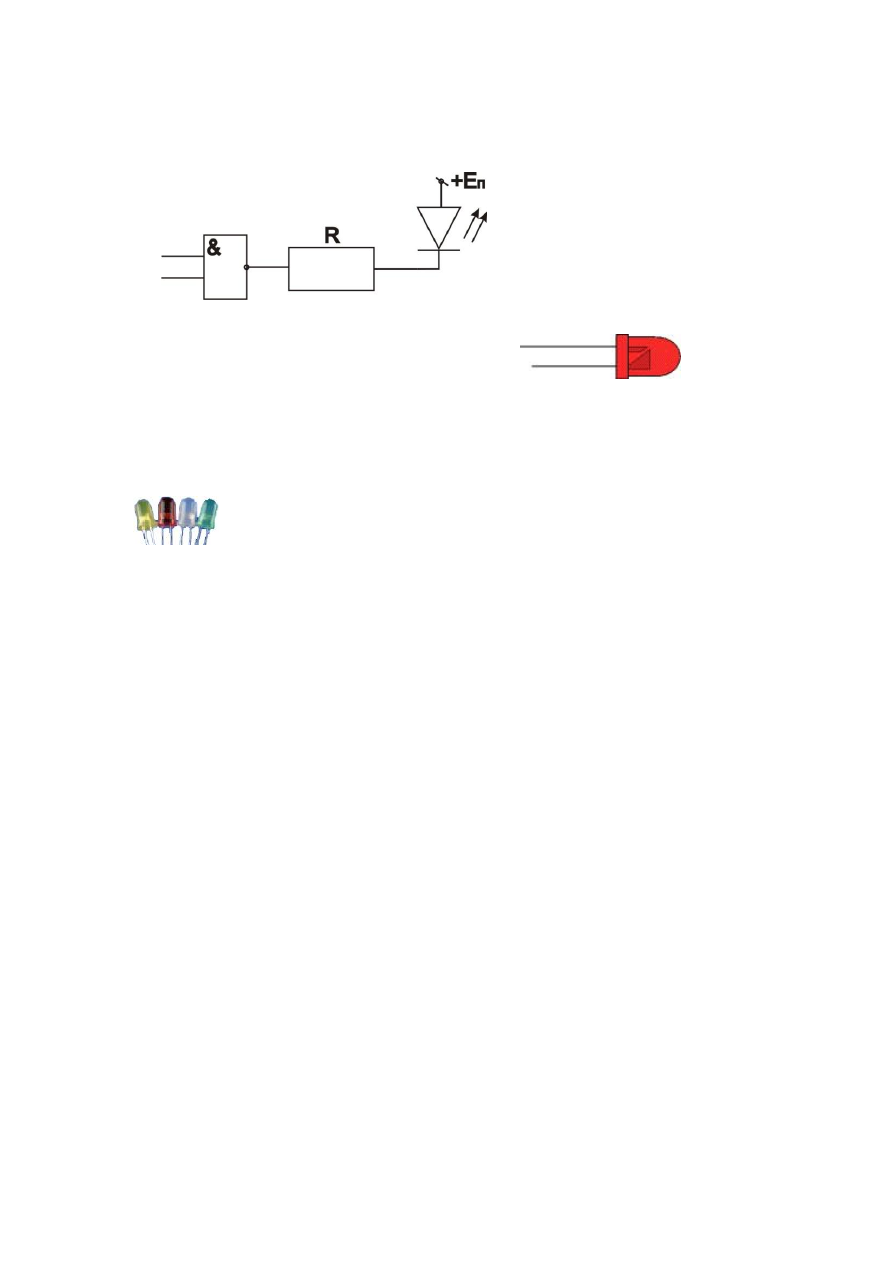

Схема индикации неисправности будет выглядеть следующим образом.
Вот так светодиод выглядит в жизни :
Светодиоды излучают свет, когда через них проходит электрический ток.
Были изобретены в 70-е года прошлого века для смены электрических
лампочек, которые часто перегорали и потребляли много энергии.
Светодиоды бывают почти всех цветов: красный, оранже-
вый, желтый, желтый, зеленый, синий и белый. Цвет светодиодов
определяется типом полупроводникового материала, из которого он сделан, а
не цветом пластика его корпуса. Светодиоды любых цветов бывают в бесцвет-
ном корпусе, в таком случае цвет можно узнать только включив его.
Резистор R определяется по формуле :
R = (V S - V L) / I
V S = напряжение питания
V L = прямое напряжение, расчѐтное для каждого типа диодов (как пра-
вило от 2 до 4 вольт)
I = ток светодиода
Возьмем красный светодиод - KMNR-300-E3-20
Если напряжение питания V S = 5 В, и красный светодиод (V = 1.8V),
требующие I = 70мA = 0.070A,
R = (5 В-1,8В) / 0.07A = 47,7143 Ом.
Отличие схем состоит в том, что в альтернативном варианте мы исполь-
зуем вместо светодиода динамик (головка громкоговорителя 30 ГД-2).
Получаем R = (5 В-0,7В) / 1.4A = 3,07 Ом
