ГЛАВНОЕ УПРАВЛЕНИЕ ГЕОДЕЗИИ И КАРТОГРАФИИ

ПРИ СОВЕТЕ МИНИСТРОВ СССР

Утверждены ГУГК

при Совете Министров СССР

25 ноября 1986 г.

УСЛОВНЫЕ ЗНАКИ

ДЛЯ ТОПОГРАФИЧЕСКИХ

ПЛАНОВ

МАСШТАБОВ

1:5000

1:2000

1:1000

1:500

МОСКВА «НЕДРА» 1989

Обязательны  для  всех  предприятий,  организаций  и  учреждений,  выполняющих

топографо-геодезические  и  картографические  работы,  независимо  от  их  ведомственной
принадлежности.

ГЕОДЕЗИЧЕСКИЕ ПУНКТЫ

Т а б л и ц а  1

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

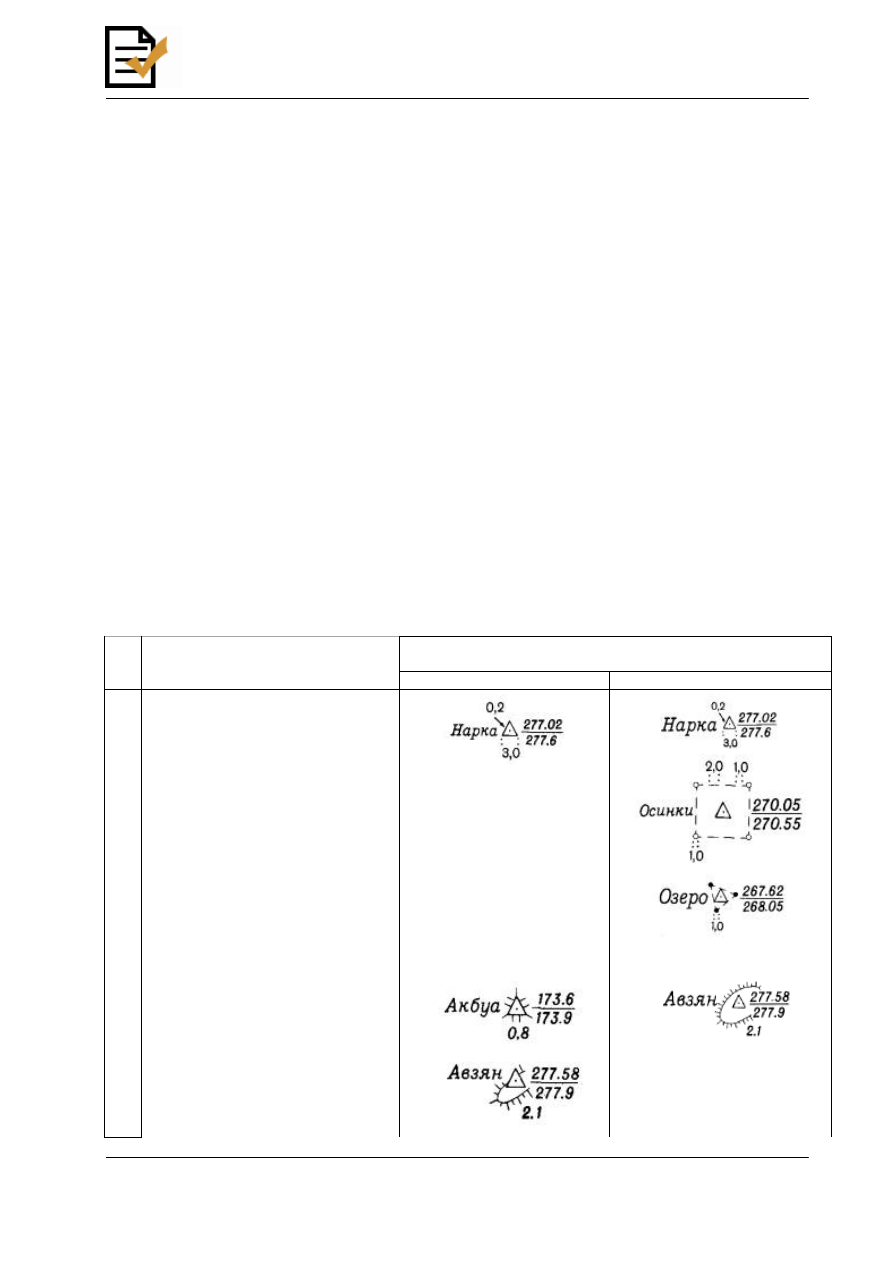

1  Пункты

государственной

геодезической сети (в числителе дроби
-  отметка  центра,  в  знаменателе  -
отметка  земли;  слева  от  знака  -
название пункта)

*

 [21 - 24]

Пункты

государственной

геодезической сети [21, 24, 25]

2

1) на курганах (цифры снизу - высоты
курганов в м)

1)

1)

OPEN

GOST.RU

www.OpenGost.ru

Портал нормативных документов

info@opengost.ru

Документ скачан с портала нормативных документов www.OpenGost.ru

2

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

2) на естественных буграх

2)

2)

3)  на  скалах-останцах  (цифры  слева  -
высоты останцов в м)

4)  на  зданиях  (цифры  и  буквы  -
характеристики зданий)

*

 При размещении численных характеристик данного и других объектов надлежит руководствоваться п. 17

пояснений к условным знакам.

Т а б л и ц а  2

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

3  Пункты геодезических сетей сгущения

и их номера [21, 26 - 28]

Пункты геодезических сетей сгущения
[21, 26 - 30]:
1) на курганах (цифры снизу - высоты
курганов в м)

1)

1)

2) на естественных буграх

2)

2)

4

3)  на  скалах-останцах  (варианты
надписей:  у  левого  знака  в  числителе
дроби - номер  пункта, в  знаменателе  -
отметка  центра;  у  правого  знака  в
числителе

отметка

центра,

в

знаменателе  отметка  земли,  внизу  -
высоты  останца  в  м,  слева - номер
пункта)

3)

3)

OPEN

GOST.RU

www.OpenGost.ru

Портал нормативных документов

info@opengost.ru

Документ скачан с портала нормативных документов www.OpenGost.ru

3

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

*  4) в стенах зданий

4)

4)

Точки  плановых  съемочных  сетей [21,
31 - 33]:

5

1)  долговременного  закрепления  на
местности

1)

1)

*  2)

временного

закрепления

на

местности

2)

2)

*  3) в стенах зданий

3)

3)

*  4)  на  углах  капитальных  зданий

(«координированные углы»)

4)

4)

Т а б л и ц а  3

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

6  Пункты астрономические [34]

7  Пункты ориентирные [35]

8  Знаки  межевые  - граничные  столбы

[36]

9
*

Столбы

закрепления

проекта

планировки и их номера [37]

10

*

Пункты

закрепления

разбивочной

сетки для строительства поперечников
и осей зданий и сооружений [38]

OPEN

GOST.RU

www.OpenGost.ru

Портал нормативных документов

info@opengost.ru

Документ скачан с портала нормативных документов www.OpenGost.ru

4

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

Знаки нивелирные [39 - 43]
1)

реперы

фундаментальные

(в

числителе  дроби  - отметка  головки,  в
знаменателе - отметка  земли  слева  -
номер знака)

1)

1)

2) реперы грунтовые

2)

2)

11

3)

реперы

грунтовые

координированные

3)

3)

Т а б л и ц а  4

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

4)  реперы  грунтовые  строительные
долговременного закрепления

4)

4)

*

5)  реперы  и  марки  скальные  (в
числителе  дроби  - номер  знака,  в
знаменателе - отметка  головки  репера
или центра марки)

5)

5)

*  6) реперы и марки стенные

6)

6)

*  7) реперы временные

7)

7)

12  Пересечения координатных линий [44]

OPEN

GOST.RU

www.OpenGost.ru

Портал нормативных документов

info@opengost.ru

Документ скачан с портала нормативных документов www.OpenGost.ru

5

СТРОЕНИЯ, ЗДАНИЯ И ИХ ЧАСТИ

Т а б л и ц а  5

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ

ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И

ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ

ОБЪЕКТОВ

1:5000

1:2000, 1:1000, 1:500

13  Строения

жилые

огнестойкие

(кирпичные  каменные  бетонные,
шлакоблочные  и  др.) [45 - 48, 50 -
54, 57]
1) одноэтажные
2)  выше  одного  этажа  (цифры  и
буквы - характеристики  этажности,
материала  постройки  и  назначения
строений)

14  Строения  нежилые  огнестойкие [45

- 49, 50 - 54, 57]
1) одноэтажные
2) выше одного этажа

15  Строения  жилые  неогнестойкие

(деревянные,

саманные,

глинобитные) [45, 46, 48, 50 - 53,
57]
1) одноэтажные
2) выше одного этажа

16  Строения  нежилые  неогнестойкие

[45, 46, 48, 49, 50 - 53, 57]
1) одноэтажные
2) выше одного этажа

17  Строения

жилые

смешанные

(нижний  этаж  -

огнестойкий,

верхний - неогнестойкий,
деревянные  строения  с  тонкой
облицовкой кирпичом и др.) [45, 46,
48, 50 - 53, 55 - 57]
1) одноэтажные
2) выше одного этажа
