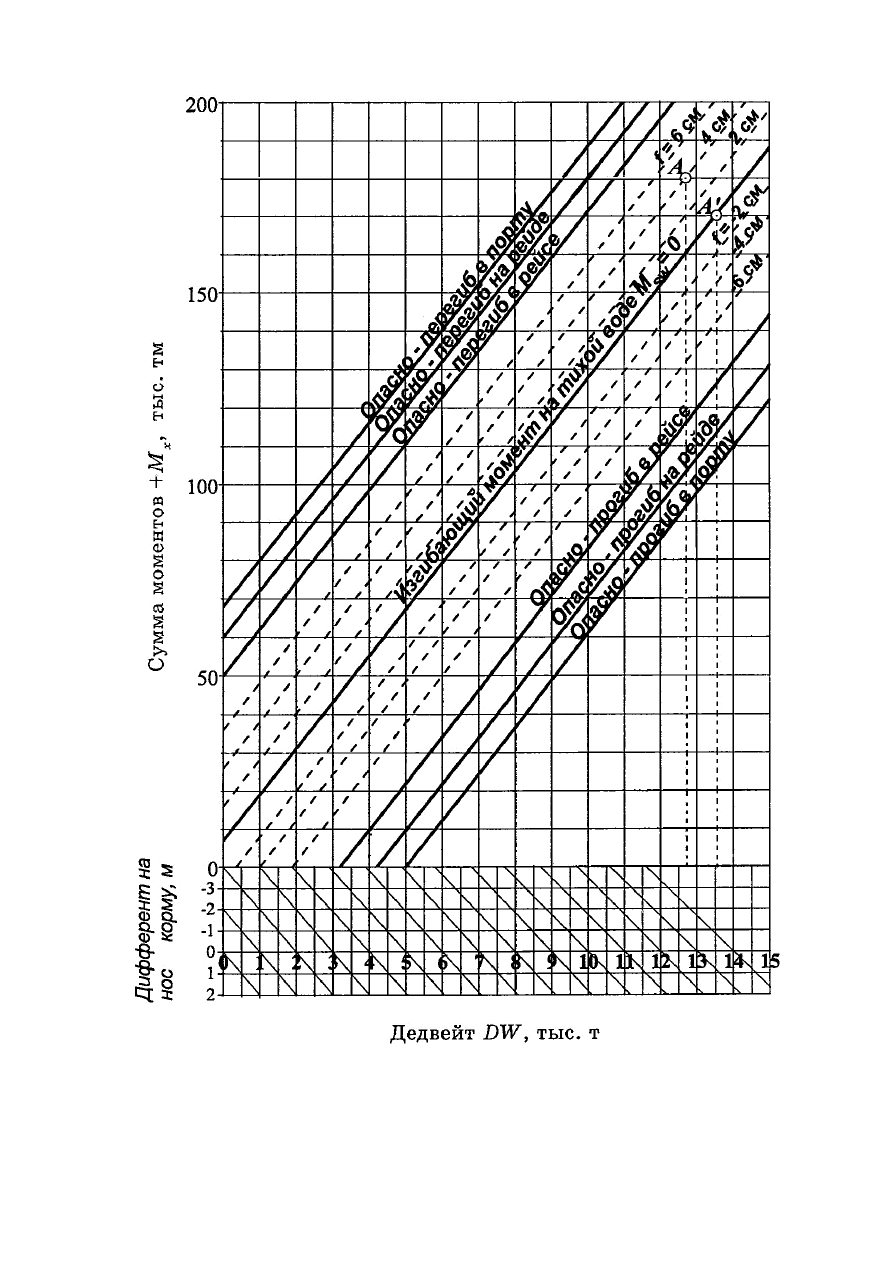

Рисунок 6.1 – Диаграмма контроля общей прочности
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1.
Правила класифікації та побудови морських суден. Том 1. – Київ: Регістр
судноплавства України, 2007.
2.
Правила про вантажну марку морських суден. – Київ: Регістр
судноплавства України, 2007.
3.
Правила классификации и постройки морских судов. Часть IV.
Остойчивость. Российский Морской Регистр судоходства. – СПб.: 2016.
4.
Правила о грузовой марке морских судов. Российский Морской Регистр
судоходства. – СПб.: 2016.
5. International Code on Intact Stability. Resolution MSC.267(85), 2008 – 48
р.
6.
Сизов В.Г. Теория корабля: Учебник. Издание 4-е – О.: Фенікс; М.:
ТрансЛит, 2008. – 464 с.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ОСНОВНЫХ ВЕЛИЧИН
№
п/п
Величина
Условные обозначения
В работе
РС
ИМО
1
Длина судна
L
L
L
2
Длина между перпендикулярами
L
пп
L
pp
3
Ширина судна
B
B
B
4
Осадка
T
d
d
5
Осадка средняя
T
ср
d
ср
d
м
6
Осадка на миделе
⊗
Т
⊗
d
-
7
Осадка носом
T
н
d
н
d
f
8
Осадка кормой
T
к
d
к
d
а
9
Высота борта
H
D
D
10
Высота надводного борта
F
f
f
11
Водоизмещение весовое
D
∆
∆
12
Водоизмещение объемное
V
∇
∇
13
Водоизмещение в полном грузу
D
14
Водоизмещение порожнем
D
пор
15
Дедвейт
DW
∆
DW
16
Чистая грузоподъемность
P
ч
17
Вместимость зерновая
W
зерн
18
Вместимость киповая
W
кип
19
Коэффициент общей полноты
δ
C
в
C
в
20
Коэффициент продольной полноты
φ
C
P
C
P
21
Коэффициент вертикальной полноты
χ
–
–
22
Коэффициент полноты площади ВЛ
α
C
w
C
wp
23
Коэффициент полноты мидель-шпангоута
β
C
M
C
M
24
Центр тяжести судна (ЦТ)
G
G
G
25
Абсцисса ЦТ
X
g
X
g
LCG
26
Ордината ЦТ
y
g
y
g
TCG
27
Аппликата ЦТ
Z
g
Z
g
KG, VCG
28
Центр величины судна (ЦВ)
C
C
B
29
Абсцисса ЦВ
X
c
X
c
LCB
30
Ордината ЦВ
y
c
y
c
TCB
31
Аппликата ЦВ
Z
c
Z
c
KB
32
Метацентр поперечный
m
M
M
33
Метацентр продольный
M
M
M
34
Аппликата поперечного МЦ
Z
m
Z
m
KMT
35
Аппликата продольного МЦ
Z
M
Z
M
KML
36
Абсцисса ЦТ площади ватерлинии
X
f
X
f
LCF
37
Метацентрический радиус поперечный
r
ρ
BM
38
Метацентрический радиус продольный
R
R
BML
39
Метацентрическая высота поперечная
h
h
GM
40
Метацентрическая высота продольная
H
H
GML
41
Исправленная метацентрическая высота
h
h
G
0
M
42
Начальная метацентрическая высота
h
0
h
0
GM
43
Плечо статической остойчивости
l
l
GZ
44
Плечо динамической остойчивости
l
d
45
Плечо остойчивости формы
l
ф
l
f
KN
46
Плечо остойчивости веса
l
в
-
47
Поправка к метацентрической высоте
∆h
∆h
GG
0
48
Угол крена
θ
θ
θ
49
Угол дифферента
ψ
ψ
-
50
Угол опрокидывания
θ
опр
θ
опр
-
51
Угол заливания
θ
f
θ
f
θ
f
52
Угол заката диаграммы
θ
v
θ
v
-
53
Угол максимума диаграммы
θ
m
θ
m
θ
m
54
Дифферент судна
d
t
TRIM
55
Поправка на влияние жидких грузов
∆m
h
∆m
h
FSM
56
Объем цистерны
V
ц
V
ц
-
57
Длина цистерны
c
ц
c
ц
-
58
Ширина цистерны
b
ц
b
ц
-
59
Высота цистерны
a
ц
a
ц
-
60
Площадь килей
A
k
A
k
A
k
61
Площадь парусности
A
v
A
v
A
v
62
Плечо парусности
Z
v
Z
v
Z
v
63
Расчетное давление ветра
p
v
p
v
p
v
64
Коэффициент общей полноты цистерны
c
b
C
b
C
b
65
Ускорение свободного падения
g
g
g
66
Плотность жидкости
ρ
γ
ρ
67
Критерий погоды
K
K
-
68
Критерий ускорения
K*
K*
-
69
Расчетное ускорение
a
расч
a
расч
-
70
Скорость эксплуатационная
V
s
71
Мощность ГД эффективная
N
e
N
e
-
72
Число тонн на 1 см осадки
q
TPC
73
Расчетная амплитуда бортовой качки
θ
r
θ
r
θ
r
