В модуляционном каскаде происходит также усиление мощности колебаний - поэтому его часто назы­вают просто усилителем мощности.

Выходной каскад (усилитель мощности). В передатчиках радиостанций с небольшой дальностью действия выходной каскад может отсутствовать, при этом модулированные колебания высокой частоты подводятся к антенне непосредственно с выхода модуляционного каскада, который и выполняет функцию усили­теля мощности. Однако в радиостанциях с большой дальностью действия к антенне должны подводиться модулированные колеба­ния большой мощности, для чего между модулирующим каскадом и антенной ставят каскады усиления мощности модулированных колебаний. Закон изменения амплитуды модулированных коле­баний при усилении мощности должен сохраняться.

Основными элементами усилителя мощности являются лампа, транзистор и колебательный контур.

Передающая антенна, предназначенная для возбуждения электромагнитных волн в пространстве. Колебания высокой частоты, полученные в усилителе мощности, подводятся к антен­не и создают в ней высокочастотный ток Iа1 =I1M (t) COSωmt, амплитуда которого I1M (t) изменяется подобно амплитуде моду­лированных колебаний, подводимых к антенне. Ток Iа1 является причиной, обусловливающей возбуждение в окружающем про­странстве распространяющегося электромагнитного поля

(элек­тромагнитных волн). Электромагнитное поле характеризуется взаимосвязанными электрической и магнитной составляющими E и H. Характер изменения напряженности электрического и маг­нитного полей во времени в некоторой точке пространства

определяется характером изменения тока в возбуждающей антенне. Поэтому в рассматриваемой точке пространства напряженность электрического (магнитного) поля будет иметь характер коле­баний высокой частоты, амплитуда которых изменяется по зако­ну передаваемого сообщения.

Радиоприемное устройство

Радиоприемное устройство предназначено для улавлива­ния части энергии электромагнитного поля (возбужденного в пространстве антенной передатчика), селекции сигналов при­нимаемой радиостанции, усиления принятых высокочастотных колебаний, восстановления полезного сигнала и его воспроизве­дения. В соответствии с этим приемное устройство содержит сле­дующие основные элементы (рис. 2).

Приемная антенна. Электромагнитное поле, достигая прием­ной антенны, возбуждает в ней э.д.с. eа1, пропорциональную мгновенному значению напряженности электрического поля. Вследствие этого э.д.с. eа1 представляет собой модулирован­ные колебания высокой частоты eа1 = Е1m (t )COSωmt, где амплитуда Е1m (t) изменяется во времени по закону переда­ваемого сообщения.

При одновременной работе нескольких передающих радио­станций приемная антенна подвергается действию электромаг­нитных полей, создаваемых каждой из радиостанций. Поэтому в антенне наводится одновременно несколько э.д.с., каждая из которых является модулированным высокочастотным колебанием, отличающимся от другого несущей частотой и законом модуляции (законом изменения амплитуды).

Входная цепь, предназначенная для селекции сигнала какой-либо одной (принимаемой) радиостанции из совокупно­сти всех сигналов, наведенных в антенне полями многих радио­станций. Основным элементом входной цепи является колеба­тельный контур. Для осуществления селекции используется свойство колебательного контура хорошо реагировать на коле­бания, частота которых близка к резонансной частоте кон­тура, определяемой его параметрами, и плохо реагировать на колебания с частотой, значительно отличающейся от резонанс­ной. Изменяя параметры контура (индуктивность или емкость), можно добиться того, чтобы его резонансная частота была равной одной из несущих частот э.д.с, наводимых в антенне. Если различие между несущими частотами достаточно велико, то при одновременном воздействии на кон­тур всех э.д.с. эффективной окажется только та э.д.с, частота которой равна резонансной частоте контура. В результате в контуре возникнут колебания, соот­ветствующие только принимаемой радиостанции; напряжение, снимаемое с контура, представляет высокочастотные колеба­ния, модулированные по амплитуде в соответствии с законом передаваемого сообщения:

U = U1M(t )COSωmt.

Усилитель колебаний высокой частоты. Величина э.д.с, на­веденной в антенне, и высокочастотного напряжения, снимаемого с контура входной цепи, весьма мала. Поэтому прежде чем про­изводить выделение полезного сигнала из колебаний высокой частоты, они подвергаются усилению в усилителях колебаний высокой частоты (УВЧ).

Основными элементами УВЧ являются электронная лампа, транзистор (полупроводниковый триод) и колебательный контур. Благодаря колебательным контурам УВЧ так же, как и входная цепь, обла­дает селектирующими свойствами.

Детектор, предназначенный для восстановления из модулиро­ванных колебаний высокой частоты низкочастотного электриче­ского сигнала, пропорционального модулирующему напряже­нию и изменяющегося в соответствии с законом передавае­мого сообщения. Основным элементом детектора является электронная лампа или полупроводниковый прибор.

Усилитель напряжения низкой частоты предназначен для усиления весьма слабого низкочастотного сигнала, полученного на выходе детектора.

Основным элементом усилителя напряжения низкой частоты является электронная лампа или полупроводниковый триод.

Воспроизводящее устройство, предназначенное для такого преобразования усиленного низкочастотного сигнала, при кото­ром принятое сообщение воспроизводится в виде, удобном для регистрации. При передаче звуковых сигналов воспроизводящим устройством являются телефон, громкоговоритель; в телевизион­ных приемниках сообщение воспроизводится на экране приемной телевизионной трубки в виде светового изображения, при приеме данных о некоторой измеряемой величине принятое сообщение воспроизводится либо с помощью электроннолучевых трубок, либо с помощью специальных записывающих приборов.

Основные технические характеристики РПМ:

Чувствительность РПМ - минимальная величина входного сигнала, при котором обеспечивается нормальная работа оконечного устройства. В современных РПМ чувствительность составляет единицы микровольт.

Избирательность РПМ - способность принимать раздельно сигналы от соседних по частоте станций. Избирательность определяется шириной полосы пропускания РПМ.

Выходная мощность РПМ - максимально возможная неискаженная мощность усилителя звуковой частоты.

В зависимости от принципа построения различают РПМ детекторные, прямого усиления и супергетеродинного типа.

Структурная схема детекторного радиоприемника.

В РПМ прямого усиления принимаемый сигнал выбирается с помощью избирательного устройства ИУ (системы двух связанных колебательных контуров, которые выполняют функции полосового фильтра). На эту же частоту настраивается усилитель радиочастоты УРЧ. УРЧ служит для увеличения уровня сигнала, наводимого в антенне. Детектор Д выделяет из модулированного радиосигнала низкочастотную составляющую, содержащую сообщение. После усиления УЗЧ сигнал поступает на приемный терминал, формирующий сообщение (динамик, принтер). Несмотря на простоту технической реализации РПМ прямого усиления в настоящее время практически не используется. Основными его недостатками являются невысокая избирательность и чувствительность.

Супергетеродинный радиоприемник

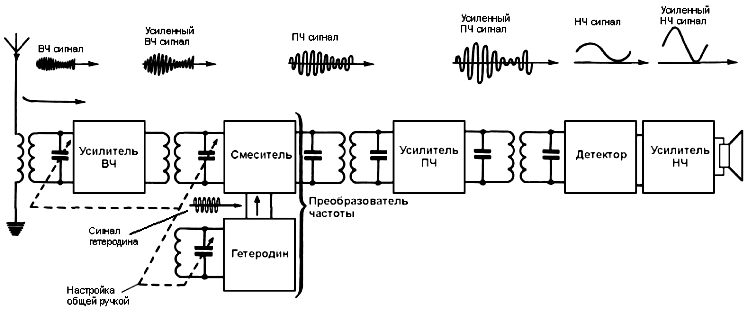

Структурная схема РПМ супергетеродинного типа, который состоит из гетеродина и смесителя показана на рисунке ниже.

Гетеродин является генератором гармонических сигналов f_г , частоту которого можно изменять. В Смесителе происходит смешение частот f_с и f_г, в результате чего получаются суммарная f₊ и разностная (промежуточная) f^_ частоты: f₊ = f_c+ f_г, f^_ = f_c- f_г .(используется разностная частота f-, а суммарная частота f₊ фильтруется). Частота Гет изменяется при настройке РПМ на частоту f_с одновременно с изменением частоты ИУ и УРЧ так, что f^_ остается постоянной (в отечественных вещательных РПМ f^_ = 465 кГц). Таким образом сигнал на произвольной частоте f_cв РПМ супергетеродинного типа преобразуется в сигнал на постоянной промежуточной частоте. На эту промежуточную частоту настраивается колебательный контур усилителя промежуточной частоты УПЧ, в котором осуществляется основные селекция и усиление полезного сигнала. Так как частота колебательного контура не меняется, полоса пропускания и избирательность РПМ постоянны во всем частотном диапазоне.

ПАССИВНЫЕ ЭЛЕМЕНТЫ

Резистор.

Самым используемым элементом в радиотехнических устройствах является - резистор (старое название - сопротивление).

Резистор R (постоянный, регулируемый и подстроечный) - элемент электрической цепи, в котором происходит необратимое преобразование (потеря) электромагнитной энергии в тепловую, основная характеристика резистора - его электрическое сопротивление R, которое связывает величину напряжения U со значением тока I : U = I·R.

Основная характеристика резистора - сопротивление, измеряется в омах. Выпускается два вида резисторов: стабильные и общего назначения. Производство стабильных резисторов дорого и поэтому они используются в дорогой высокоточной аппаратуре.

Одной из основных характеристик является рассеваемая мощность. Рассеваемая мощность это мощность, которую резистор может рассеять без повреждения. Измеряется в ваттах. Находится по формуле P=I²·R.

У каждого вещества есть свое сопротивление. Сопротивление зависит от материала (у золота оно будет меньше чем у алюминия), от длинны проводника (зависимость прямая: чем длиннее тем больше сопротивление) и от площади среза проводника (чем площадь больше тем сопротивление меньше).

Обозначение постоянных резистроров на принципиальных схемах:

Резисторы, в особенности малой мощности — чрезвычайно мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали номинал с десятичной запятой невозможно.

Поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К - для килоомов, М - для мегаомов, E или R для единиц Ом). Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 - 1 Ом, 120К - 120 кОм и т. д. Однако и в таком виде читать номиналы трудно. Поэтому, для особо мелких резисторов применяют маркировку цветными полосками. Для резисторов с точностью 20% используют маркировку с тремя полосками, для резисторов с точностью 10% и 5% маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками.

Существуют так же и переменные резисторы, обладающие способностью изменять свое сопротивление. Их применяют для изменения тока, напряжения и др. (например: изменение громкости и тембра). Чаще всего на принципиальной схеме отображаются так:
Переменные резисторы бывают:
1) одинарные и сдвоенные
2) одно и многооборотные
3) с выключателем и без него

По характеру изменения сопротивления:
1) Линейные т. е. Пропорционально углу поворота оси (группа А)
2) Обратно логарифмической (группа Б)
3) Логарифмические (группа В)
Бывают проволочные и не проволочные (пленочные) переменные резисторы. Проволочные отличаются высокой стабильностью, сравнительно малым уровнем своих шумов и низким ТКС.

Терморезистор

        Сопротивление металлических и проволочных резисторов немного зависит от температуры. При этом зависимость от температуры практически линейная , так как коэффициенты 2 и 4 порядка достаточно малы и при обычных измерениях ими можно пренебречь. Коэффициент называют температурным коэффициентом сопротивления. Такая зависимость сопротивления от температуры позволяет использовать резисторы в качестве термометров.

Конденсатор

Конденсатор является средством накопления электроэнергии в электрических цепях. Типичной областью применения являются: сглаживающие фильтры в источниках электропитания; цепи межкаскадных связей; фильтрация помех.

Электрическая характеристика конденсатора определяется его конструкцией и средствами используемых материалов. Конденсатор состоит из пластин (или обкладок) находящиеся друг перед другом, сделанных из токопроводящего материала, и изолирующего материала (в основном бумага и слюда).

Основной характеристикой является емкость. Измеряют емкость в МикроФарадах (Мкф)(1*10-6 Фарада), Пикофарадах(Пф)(1*10-9 Фарада) и НаноФарадах (Нф)(1*10-12 Фарада). Емкость конденсатора пропорционально увеличивается с площадью обкладок и уменьшается с расстоянием между ними. Еще одной важным параметром конденсатора является рабочее напряжение. Напряжение характеризуется максимальным напряжением при превышении которого наступает пробой диэлектрика.

Существуют поляризированные и неполяризированные конденсаторы. При неправильном включении поляризированного можно вывести его из строя. Дисковые керамические - неполяризированные, а почти все конденсаторы емкости более 0,5 Мкф - поляризированные.

Конденсаторы переменной емкости применяются чаще всего для регулировки приемных - передающих контуров, и другого. Обозначения на схеме

Электрическая характеристика конденсатора определяется его конструкцией и средствами используемых материалов.

Конденсатор в цепи постоянного тока не проводит ток, так как его обкладки разделены диэлектриком. В цепи же переменного тока он проводит колебания переменного тока посредством циклической перезарядки конденсатора. В идеальном конденсаторе не происходит потерь энергии, его сопротивление носит реактивный характер. Физически это означает, что ток, протекающий через конденсатор, опережает по фазе приложенное к нему напряжение на 90°. При изменении частоты изменяются диэлектрическая проницаемость диэлектрика и степень влияния паразитных параметров - собственной индуктивности и сопротивления потерь. На высоких частотах любой конденсатор можно рассматривать как последовательный колебательный контур, образуемый емкостью , собственной индуктивностью и сопротивлением потерь .
