ПРОТОН



ОАО «ПРОТОН»



Светодиодный светосигнальный прибор

«ЗОМ ППМ Б-К М»

Светодиодный

  светосигнальный   прибор   типа

«ЗОМ   ППМ   Б-К   М»

,   является

заградительным огнем малой интенсивности, работающим в проблесковом режиме. В

данном   приборе   применяются

специально   разработанные   светодиоды

,   что

позволяет   получить

оптимальные   диаграмму   излучения   и   силу   света

соответствующие   требованиям

МАК   АП-170

и

ICAO

,   а   также   высокую   надежность

изделия.

Прибор   предназначен   для   световой   маркировки   высотных   и   протяженных

объектов,   представляющих угрозу безопасности воздушного движения.



Параметры

Наименование параметра

ЗОМ ППМ Б-К-12 М

ЗОМ ППМ Б-К-110 М

Напряжение питания

В



AC/DC 12

AC 110

Сила света в пределах углов от -6

°

 до +6

°

и от +10

°

 до +50

°

, кД

4

Сила света в пределах углов от +6

°



до +10

°

, кД

20

Цвет свечения

красный

Частота проблеска, мин

-1

75

±

15

Средняя потребляемая мощность, Вт

10

Диапазон рабочих температур:

от -20ºС до +50 ºС

;



Гарантийный срок эксплуатации:

5 лет

.

15


background image

ПРОТОН

ОАО «ПРОТОН»

Лампа светодиодная

«УПС 5А-К-48»



Лампа светодиодная

«УПС 5А-К-48»

  с цоколем

Е27

  красного цвета свечения

предназначена   для   использования   в   качестве   источника   света   предупредительных
(заградительных)   огней   световой   маркировки   или   светоограждения   высотных   или
протяженных   объектов,   которые   могут   ухудшить   условия   безопасности   движущимся
объектам (самолетам, вертолетам и т.д.) ночью, в сумерках, а также днем в условиях
плохой видимости.
    Лампа светодиодная

«УПС 5А-К-48»

 устанавливается в корпус заградительного огня

ЗОМ ППР

 или

ЗОМ ПП.



    Светотехнические характеристики светодиодной лампы соответствуют требованиям

РЭГА РФ-94.

Внешний вид лампы «УПС 5А-К-48»

Параметры

    Срок службы:

не менее 12 лет

;



Гарантийный срок эксплуатации:

5 лет

;

    Напряжение питания:

42-60 В

; Род тока: постоянный;

    Сила света в вертикальной плоскости в пределах углов
    от -6° до зенита при угле кругового обзора 360°, не менее:

10 кд

;

    Цвет свечения:

красный

;

    Потребляемая мощность, не более:

20 Вт

;

    Габаритные размеры:
      - диаметр, не более:

75 мм

;

      - высота, не более:

110 мм

;





  Диапазон рабочих температур:

от -50°С до +50°С

.

16


background image

ПРОТОН

ОАО «ПРОТОН»

Лампа светодиодная

«Маяк с подогревом»



  Лампа   светодиодная

«Маяк   с   подогревом»

  (далее   «Маяк»)   красного   цвета

свечения   с   цоколем

Е27

  предназначена   для   использования   в   качестве   источника

света   предупредительных   (заградительных)   огней   световой   маркировки   или
светоограждения   высотных   или   протяженных   объектов,   которые   могут   ухудшить
условия безопасности движущимся объектам (самолетам, вертолетам и т.д.) ночью, в
сумерках, а также днем в условиях плохой видимости.
     Лампа светодиодная

«Маяк»

 устанавливается в корпус заградительного огня

ЗОМ

ППР

  или

ЗОМ ПП

и



имеет функцию автоматического подогрева при отрицательной

температуре окружающей среды  для исключения обмерзания светофильтра.
    Светотехнические характеристики светодиодной лампы соответствуют требованиям

МАК АП-170.

Внешний вид лампы «Маяк с подогревом»

Параметры


     Напряжение питания: переменное:

 220 В

;

     Потребляемая мощность без нагревателя, не более:

10 Вт

;

     Потребляемая мощность нагревателя, не более:

18 Вт

;

     Сила света в вертикальной плоскости +6

о

÷ +10

о

, не менее:

 10 кд

;

     Сила света в вертикальной плоскости -6

о

÷ +6°; +10

о

÷ +50°, не менее:

4 кд

;

     Угол излучения в горизонтальной плоскости:

360

°

;

     Диапазон температур в изделии ЗОМ ППР:

от – 50

 о

С до +50



о

С

;

     Габаритные размеры:
         диаметр, не более:

75



мм

;

         высота, не более:

110



мм

;



Срок службы -

12 лет





 Гарантийный срок эксплуатации –

5 лет

17


background image

ПРОТОН

ОАО «ПРОТОН»

Блок управления световой маркировкой

высотных и протяженных объектов

«БУ-П», «БУ-Ф»

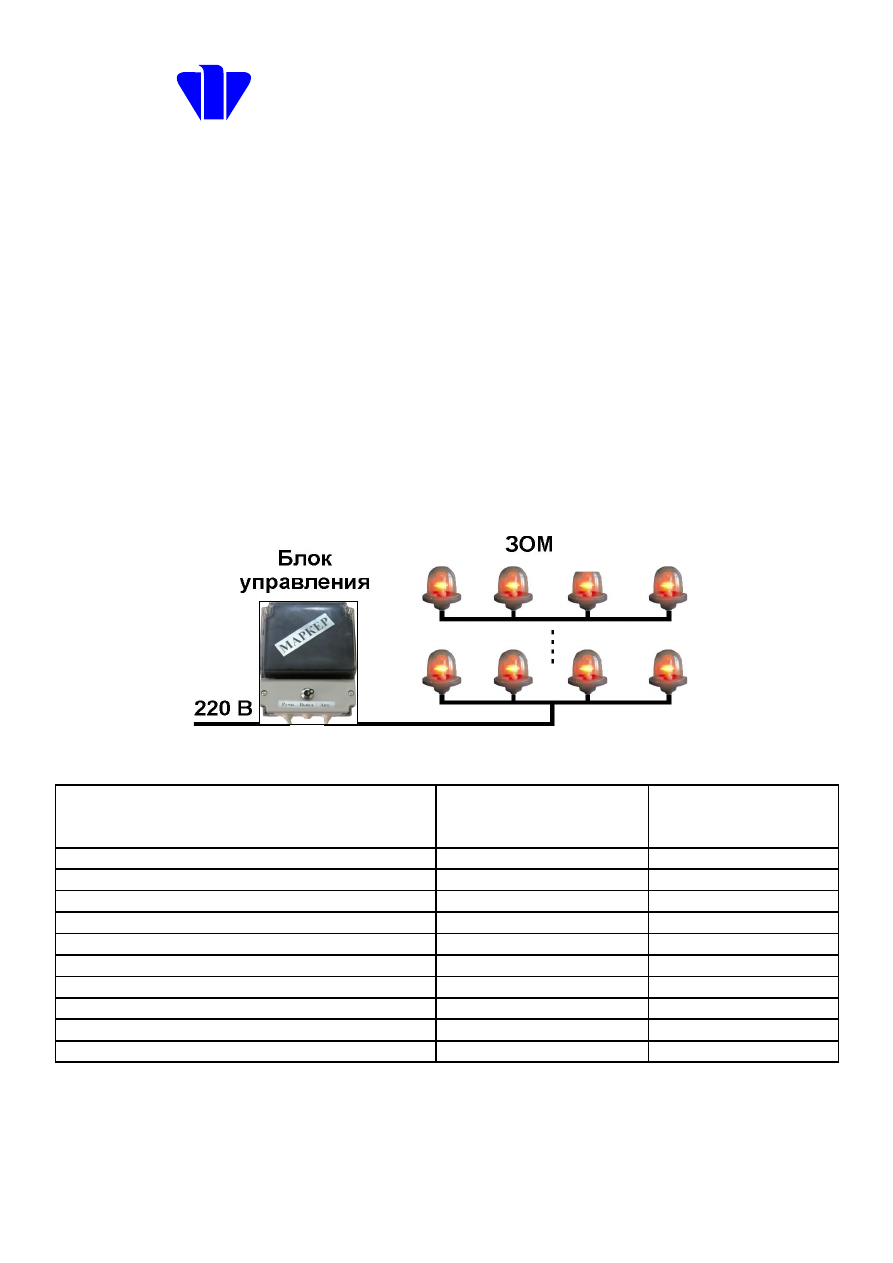

Блок   управления

«БУ-П»

  обеспечивает   включение   и   выключение   светового

ограждения по

годичному графику восхода-захода Солнца

. Данные о годовых циклах

восхода и захода солнца на определенной территории предоставляются изготовителю

заказчиком,   в  соответствии  с  которыми  изготовитель   программирует   блок   управления.

Задающий   программатор   поставляется   в   комплекте.   Блок   управления   сохраняет

работоспособность таймера не менее 10 суток при отключении напряжения питания

Блок   управления

«БУ-Ф»

  обеспечивает автоматическое включение и выключение

светового ограждения  в темное время суток  и на  период светлого времени суток  при

плохой видимости

в зависимости от освещенности.

 В состав блока управления входит

светочувствительный автомат и фотодатчик.

В   блоках   управления

«БУ-П»

и

  «БУ-Ф»

предусмотрена   возможность   ручного

включения световой маркировки.

Параметры блоков управления

Наименование параметра

«БУ-П»

«БУ-Ф»

Напряжение питания, В

~ 220 ± 10%

~ 220 ± 10%

Напряжение коммутации, В

~ 220 ± 10%

~ 220 ± 10%

Коммутируемый ток, А

до 2

до 3

Степень защиты

IP54

IP54

Диапазон рабочих температур, t,

о

C

-40 ÷ +70

-40 ÷ +70

Порог включения регулируемый, Лк

-

от 2 до 100

Гистерезис, Лк

-

10 – 20

Задержка включения, сек.

-

5 – 15

Задержка выключения, сек.

-

5 – 30

Масса, кг., не более

0,6

0,6

По требованию потребителей возможно изготовление блоков управления на

следующие напряжения питания и коммутации:

- переменное 110 вольт;
- переменное / постоянное 24 вольта, 48 вольт.
Гарантийный срок эксплуатации:

5 лет

.

18


background image

ПРОТОН

ОАО «ПРОТОН»

Блок контроля исправности

 заградительных огней

«Маркер-контроль»



Блок   контроля   исправности   заградительных   огней

«Маркер-контроль»   (БК)

предназначен   для   контроля   работоспособности   полупроводниковых   заградительных
огней, входящих в систему световой маркировки высотных и протяженных объектов.
      В процессе работы производится непрерывный контроль потребляемой мощности. В
случае   уменьшения   или   увеличения   потребляемой   мощности   более   5%,   индикатор
режима работы начинает вспыхивать красным цветом один раз в секунду. Если в течении
пяти секунд потребляемая мощность не войдет в номинальный режим, индикатор режима
работы   будет   мигать   красным   цветом   один   раз   в   секунду,   а   также   сработает   сухой
контакт и на пульт оператора поступит предупреждающий сигнал.
          Установка   блока   контроля   осуществляется   в   защищенном   от   попадания   осадков
месте.

Параметры



Напряжение питания:

~ 220 В ± 10%, 50Гц

;

           Мощность нагрузки:

100 ÷ 200 Вт

;

           Диапазон рабочих температур:

от -40 до +50 °С

;

           Габаритные размеры:

80 мм х 114 мм х 63мм

;

           Вес, не более:

0,3 кг

;

           Ток сухого контакта, не более:

 0,5 А

;

           Напряжение сухого контакта:

50 ÷ 220 В

;



Гарантийный срок эксплуатации:

5 лет

.

19
