Инв
.
№
подп
Подп
.
и
дата
Вз
ам
.
инв
.
№
Инв
.
№
дубл
.
Подп
.
и
дата
Лист
6
УБМФ
.
С
РЭ
Лит
№
докум
.
Изм
.
Подп
.
Да
та
1.2
Светофор
транспортный
светодиодный
модифицированный
1.2.1
Светофор
транспортный
светодиодный
модифицированный
(
далее
ТМ
),
предназначен
для
замены
«
устаревших
»
светофоров
старого
образца
,
выполненных
на
основе
ИСС
или
с
применением
ламп
накаливания
.
.
1.2.2
ТМ
имеют
следующие
технические
характеристики
:
•
диаметр
рабочих
апертур
: 300
мм
;
•
светотехнические
характеристики
по
ГОСТ
25695 (
ГОСТ
Р
52282 ) «
Светофоры
до
-
рожные
.
Типы
.
Основные
параметры
»;
•
масса
:
не
более
7
кг
;
•
входное
напряжение
управляющих
сигналов
: 220
В
+10% / –15% (
не
допускаются
бро
-
ски
напряжения
амплитудой
выше
260
В
);
•
частота
питающей
сети
50 ± 1
Гц
;
•
токи
потребления
отдельных
сигналов
светофора
:
Внешний
вид
Описание
Ток
потребления
1
,
не
более
мА
Красный
60 – 180
Желтый
60 – 180
Зеленый
60 – 140
Зеленая
стрелка
40
Красное
кольцо
50
Красный
контур
стрелки
50
Желтое
кольцо
40
1
–
значения
токов
могут
изменяться
в
различных
вариантах
исполнения
.
Для
точных
значений
смот
-
рите
паспорт
или
этикетку
,
поставляемую
с
партией
светофоров
.
•
диапазон
рабочих
температур
: – 60 °
С
… + 60 °
С
;
•
относительная
влажность
воздуха
при
температуре
25°
С
–
до
100 %;
•
атмосферное
давление
–
от
84
до
107
кПа
(
от
630
до
800
мм
.
рт
.
ст
.).
•
вид
климатического
исполнения
:
умеренно
-
холодный
У
1.1
по
ГОСТ
15150;
•
электронные
части
расположены
в
герметизированном
корпусе
;
•
класс
защиты
,
обеспечиваемый
корпусом
по
ГОСТ
14254: IP54;
Инв
.
№
подп
Подп
.
и
дата
Вз
ам
.
инв
.
№
Инв
.
№
дубл
.
Подп
.
и
дата
Лист
7
УБМФ
.
С
РЭ
Лит
№
докум
.
Изм
.
Подп
.
Да
та
•
габаритные
и
установочные
размеры
приведены
в
приложении
Б
;
•
максимальный
диаметр
жилы
подводящего
кабеля
не
более
2,5
мм
;
•
светофор
по
способу
защиты
человека
от
поражения
электрическим
током
соответству
-
ет
0
классу
по
ГОСТ
12.2.007.0;
•
время
непрерывной
работы
–
неограниченно
.
1.2.3
Светофоры
TM
выпускаются
в
следующих
модификациях
(
полный
список
применяе
-
мых
обозначений
и
правила
обозначения
приведены
в
приложении
А
):
Сигнал
/
Секция
Обозначение
Правая
доп
.
секция
Левая
доп
.
секция
Адаптив
-
ность
Аналог
по
ГОСТ
,
СТБ
Т
.1–2
М
Т
.1–2
Т
.1.
п
–2
М
+
Т
.1.
п
–2
Т
.1.
л
–2
М
+
Т
.1.
л
–2
Т
.1.
пл
–2
М
+
+
Т
.1.
пл
–2
Т
.1–2
МА
+
Т
.1.
п
–2
МА
+
+
Т
.1.
л
–2
МА
+
+
Т
.1.
пл
–2
МА
+
+
+
Дополнительно
к
вышеуказанному
списку
,
дополнительные
секции
светофоров
могут
быть
дополнены
сигналами
,
расширяющими
их
функциональность
:
красное
кольцо
(«
к
»),
желтое
кольцо
(«
ж
»),
красный
контур
стрелки
(«
с
»).
Например
,
для
светофора
«T.1.
пл
–2
М
»
с
красным
кольцом
в
левой
дополнительной
секции
,
а
также
красным
и
желтым
кольцом
в
правой
дополнительной
секции
,
указанное
обозначение
видоизменяется
на
следующее
: «T.1.
п
(
кж
)
л
(
к
)
–2
М
»
Каждая
из
моделей
может
быть
дополнительно
снабжена
светозащитными
козырьками
(
блендами
)
и
/
или
экраном
.
Для
этого
в
конце
полученного
обозначения
светофора
добавляются
буквы
«
Б
»
и
/
или
«
Э
»
соответственно
.
Например
,
светофор
«
Т
.1–2
М
»
с
экраном
будет
обозна
-
чаться
: «
Т
.1-2
МЭ
».
1.2.4
Корпус
светофоров
ТМ
представляет
единую
плоскую
конструкцию
,
состоящую
из
ан
-
тибликового
рассеивателя
,
печатной
платы
в
сборе
и
задней
крышки
,
изготовленной
из
пла
-
стика
АБС
.
Корпус
механически
скрепляется
с
помощью
анодированного
алюминиевого
профиля
.
Защита
корпуса
светофора
от
влаги
и
пыли
,
обеспечивается
профильными
резино
-
выми
прокладками
,
изолирующими
торцевые
поверхности
по
всему
периметру
корпуса
.
Инв
.
№
подп
Подп
.
и
дата
Вз
ам
.
инв
.
№
Инв
.
№
дубл
.
Подп
.
и
дата
Лист
8
УБМФ
.
С
РЭ
Лит
№
докум
.
Изм
.
Подп
.
Да
та
1.2.5
Для
подключения
светофоров
к
дорожному
контроллеру
,
на
задней
стороне
светофора
под
защитной
крышкой
установлен
1
разъем
WAGO WINSTA MIDI.

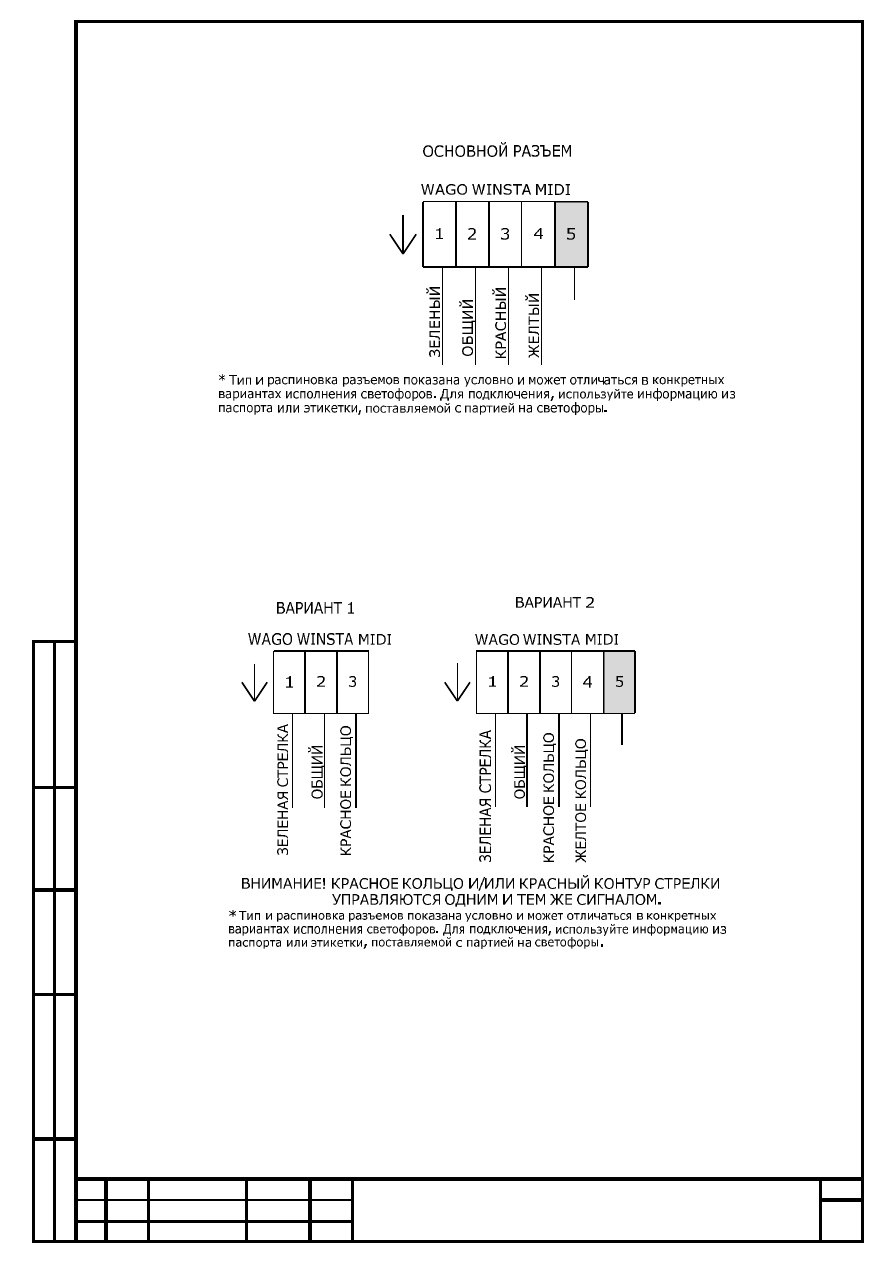

Распиновка
разъема
для
светофоров
ТМ
приведена
ниже
:
1.2.6
Для
подключения
дополнительных
секций
к
дорожному
контроллеру
,
на
задней
сто
-
роне
ТМИ
под
защитной
крышкой
установлен
1 (3-
х
или
5-
ти
выводной
)
разъем
WAGO
WINSTA MIDI.
Количество
выводов
разъема
зависит
от
количества
сигналов
,
расположен
-
ных
на
дополнительной
секции
.
Распиновка
разъемов
для
дополнительных
секций
ТМ
при
-
ведена
ниже
:
Инв
.
№
подп
Подп
.
и
дата
Вз
ам
.
инв
.
№
Инв
.
№
дубл
.
Подп
.
и
дата
Лист
9
УБМФ
.
С
РЭ
Лит
№
докум
.
Изм
.
Подп
.
Да
та
1.3
Светофор
транспортный
светодиодный
модифицированный
информационный
1.3.1
Светофор
транспортный
светодиодный
модифицированный
информационный
(
далее
ТМИ
),
предназначен
для
замены
«
устаревших
»
светофоров
старого
образца
,
выполненных
на
основе
ИСС
или
с
применением
ламп
накаливания
.
При
этом
светофор
T
МИ
позволяет
су
-
щественно
снизить
общее
потребление
электроэнергии
,
а
также
обеспечить
водителей
до
-
полнительной
информацией
об
оставшемся
времени
до
окончания
действия
разрешающего
или
запрещающего
сигнала
.
1.3.2
ТМ
имеют
следующие
технические
характеристики
:
•
диаметр
рабочих
апертур
: 300
мм
;
•
светотехнические
характеристики
по
ГОСТ
25695 (
ГОСТ
Р
52282 ) «
Светофоры
до
-
рожные
.
Типы
.
Основные
параметры
»;
•
масса
:
не
более
7
кг
;
•
входное
напряжение
управляющих
сигналов
: 220
В
+10% / –15% (
не
допускаются
бро
-
ски
напряжения
амплитудой
выше
260
В
);
•
частота
питающей
сети
50 ± 1
Гц
;
•
токи
потребления
отдельных
сигналов
светофора
:
Внешний
вид
Описание
Ток
потребления
1
,
не
более
мА
Красный
60 – 180
2
Желтый
80
Зеленый
60 – 140
2
Таймер
90
Зеленая
стрелка
40
Красное
кольцо
50
Красный
контур
стрелки
50
Желтое
кольцо
40
1
–
значения
токов
могут
изменяться
в
различных
вариантах
исполнения
.
Для
точных
значений
смот
-
рите
паспорт
или
этикетку
,
поставляемую
с
партией
светофоров
.
2
–
так
как
значение
таймера
времени
оставшегося
до
окончания
действия
сигналов
постоянно
изменя
-
ются
в
процессе
работы
,
токи
приведены
без
учета
потребления
таймером
.
При
расчете
макси
-
Инв
.
№
подп
Подп
.
и
дата
Вз
ам
.
инв
.
№
Инв
.
№
дубл
.
Подп
.
и
дата
Лист
10
УБМФ
.
С
РЭ
Лит
№
докум
.
Изм
.
Подп
.
Да
та
мального
тока
в
канале
управления
светофором
следует
использовать
суммарное
значение
потреб
-
ления
собственно
сигнала
и
таймера
.
•
диапазон
рабочих
температур
: – 60 °
С
… + 60 °
С
;
•
относительная
влажность
воздуха
при
температуре
25°
С
–
до
100 %;
•
атмосферное
давление
–
от
84
до
107
кПа
(
от
630
до
800
мм
.
рт
.
ст
.).
•
вид
климатического
исполнения
:
умеренно
-
холодный
У
1.1
по
ГОСТ
15150;
•
электронные
части
расположены
в
герметизированном
корпусе
;
•
класс
защиты
,
обеспечиваемый
корпусом
по
ГОСТ
14254: IP54;
•
габаритные
и
установочные
размеры
приведены
в
приложении
Б
;
•
максимальный
диаметр
жилы
подводящего
кабеля
не
более
2,5
мм
;
•
светофор
по
способу
защиты
человека
от
поражения
электрическим
током
соответству
-
ет
0
классу
по
ГОСТ
12.2.007.0;
•
время
непрерывной
работы
–
неограниченно
.
1.3.3
Светофоры
TM
выпускаются
в
следующих
модификациях
(
полный
список
применяе
-
мых
обозначений
и
правила
обозначения
приведены
в
приложении
А
):
Сигнал
/
Секция
Обозначение
Правая
доп
.
секция
Левая
доп
.
секция
Адаптив
-
ность
ТВП
Аналог
по
ГОСТ
,
СТБ
Т
.1–2
МИ
Т
.1–2
Т
.1.
п
–2
МИ
+
Т
.1.
п
–2
Т
.1.
л
–2
МИ
+
Т
.1.
л
–2
Т
.1.
пл
–2
МИ
+
+
Т
.1.
пл
–2
Т
.1–2
МИТ
+
Т
.1.
п
–2
МИТ
+
+
Т
.1.
л
–2
МИТ
+
+
Т
.1.
пл
–2
МИТ
+
+
+
Т
.1–2
МИА
+
Т
.1.
п
–2
МИА
+
+
Т
.1.
л
–2
МИА
+
+
Т
.1.
пл
–2
МИА
+
+
+
Т
.1–2
МИТА
+
+
Т
.1.
п
–2
МИТА
+
+
+
Т
.1.
л
–2
МИТА
+
+
+
Т
.1.
пл
–2
МИТА
+
+
+
+
Дополнительно
к
вышеуказанному
списку
,
дополнительные
секции
светофоров
могут
быть
дополнены
сигналами
,
расширяющими
их
функциональность
:
красное
кольцо
(«
к
»),
желтое
кольцо
(«
ж
»),
красный
контур
стрелки
(«
с
»).
