ЦАКТ.467924.037 РЭ

1.4

Монтаж комплектов GSM

1.4.1

Монтаж   комплекта   GSM   следует   производить   в

следующем порядке (позиции указаны для рисунка 1, для GSM/1 пункты
с 1 по 6 не выполнять):

1) отсоединить     (отпаять   или  отрезать)   проводники  9,   10   жгута

ЦАКТ.685621.248 от S1 панели «ВПУ ПИТАНИЕ»;

2) освободить     панель   «ВПУ   ПИТАНИЕ»,   отвернув   винты

(позиция 1) с шайбами;

3) если на панели присутствует источник питания ВПУ, извлечь

кабель с вилкой DB-9M из монтажных защёлок;

4) удалить  панель «ПИТАНИЕ»;
5) присоединить   проводники   жгута   ЦАКТ.685621.248-01   шкафа

базового ДК 9 (нейтраль) и 10 (фаза) к XS2 источника питания сетевого
адаптера;

6) установить   источник   питания   сетевого   адаптера   на   место

ранее удалённой  панели «ПИТАНИЕ» и закрепить винтами (позиция 1)
с шайбами;

7) отвернуть невыпадающие винты (позиция   2), удалить планку

(позиция 3), извлечь, если требуется, модуль из позиции АСУД (розетка
XS10 модуля системного);

8) установить адаптер  GSM  в  XS10 модуля системного, прижать

планкой  (позиция   3),   зафиксировать  планку  невыпадающими  винтами
(позиция 2);

9) присоединить модем  GSM  к кронштейну (позиция 4) винтами

М3-6gх35 (позиция 5), гайками (позиция  6) с шайбами (позиция  7 и 8)
(см. таблицу 2);

10) установить кронштейн с модемом GSM в шкаф ДК, закрепить

винтами (позиция 9) М4-6gх10 с шайбами (позиция 10) (см. таблицу 2);

11) присоединить   антенну  к   модему  GSM  и  разместить   её   вне

шкафа ДК, примагнитив  к корпусу ДК;

12) присоединить   жгут   ЦАКТ.685621.290   согласно   схеме,

приведённой на рисунке 2.

1.5

Назначение и состав комплекта аккумулятора

1.5.1

Комплект



аккумулятора



ЦАКТ.467924.037-01

предназначен для обеспечения функции отправки сообщений системе
диспетчерского управления о прекращении электропитания ДК.

8


background image

ЦАКТ.467924.037 РЭ

1.5.2

Комплект аккумулятора предназначен для использования

только в составе ДК ЦАКТ.468219.003-04.

1.5.3

На рисунке 3 показана схема электрическая соединений

комплекта аккумулятора.

1.5.4

Состав комплекта аккумулятора приведён в таблице 3.

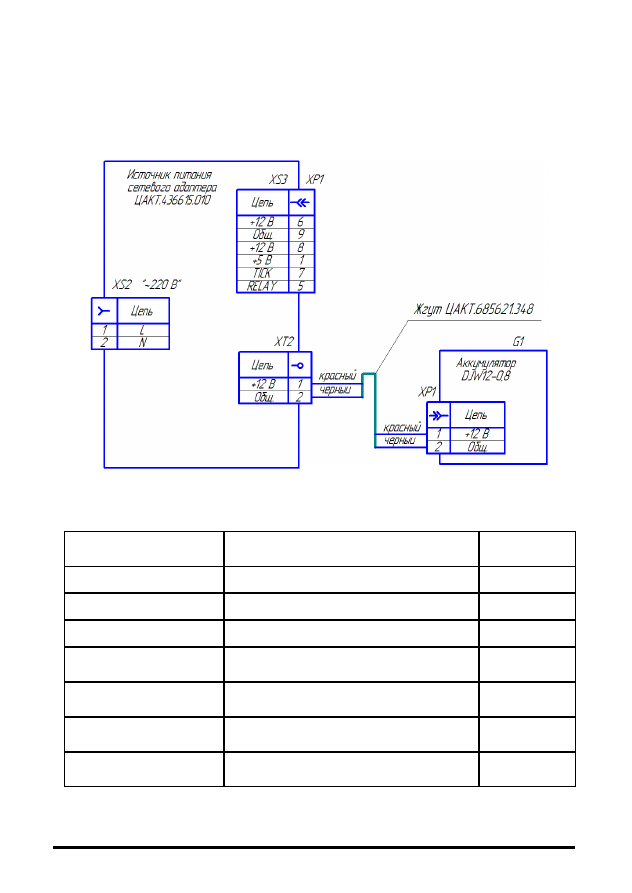

Рисунок 3 - Схема электрическая соединений комплекта аккумулятора

Таблица 3

Обозначение

Наименование

Количество,

шт.

ЦАКТ.301561.065

Кронштейн

1

ЦАКТ.685621.348

Жгут

1

ЦАКТ.741134.167

Прокладка

1

Аккумулятор DJW12-0,8 Фирма
"LEOCH"

1

Винт В.М5-6gх12.48.019
ГОСТ 1491-80

2

Шайба 5 65Г.05
ГОСТ 6402-70

2

Шайба А.5.01.10.019
ГОСТ 11371-78

2

9


background image

ЦАКТ.467924.037 РЭ

1.6

Монтаж комплекта аккумулятора

1.6.1

Монтаж комплекта аккумулятора следует производить в

следующем порядке (позиции указаны для рисунка 1):

разместить   прокладку   ЦАКТ.741134.167   на   месте   крепления

аккумулятора;

поместить   аккумулятор   DJW12-0,8   в   кронштейн

ЦАКТ.301561.065;

установить кронштейн поверх прокладки;

закрепить кронштейн винтами М5-6gх12 (с шайбами) в шкафу ДК;

проложить   жгут   ЦАКТ.685621.348   от   аккумулятора   до

источника питания сетевого адаптера;

присоединить   жгут   ЦАКТ.685621.348   согласно   схеме,

приведённой на рисунке 3.

1.7

Назначение и состав комплектов EtherNet

1.7.1

Комплекты  EtherNet  ЦАКТ.467924.037-02   и  EtherNet/1

ЦАКТ.467924.037-05   предназначены   для   подключения   ДК   к   системе
диспетчерского   управления   по   оптическим   линиям  EtherNet  (single
mode).

1.7.2

На рисунке 4 показана схема электрическая соединений

комплектов EtherNet.

1.7.3

Состав   комплектов  EtherNet  приведён   в   таблице   4.   В

составе   комплекта   EtherNet/1   отсутствует   источник   питания   сетевого
адаптера  ЦАКТ.436615.010  и   он   предназначен   для   ДК,   в   которых
источник сетевого адаптера уже есть.
