ЦАКТ.467924.037 РЭ

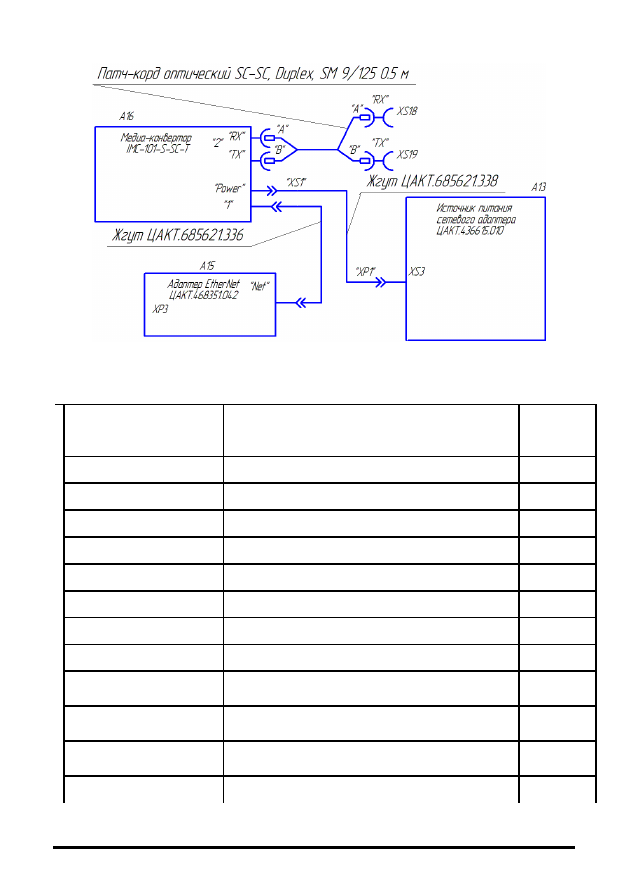

Рисунок 4 – Схема электрическая соединений комплектов EtherNet

Таблица 4

Обозначение

Наименование

Коли-

чество,

шт.

ЦАКТ.436615.010

Источник питания сетевого адаптера

1

ЦАКТ.468351.042

Адаптер EtherNet

1

ЦАКТ.685621.336

Жгут

1

ЦАКТ.685621.338

Жгут

1

ЦАКТ.715161.011-01 Стойка

2

ЦАКТ.741128.051

Панель

1

ЦАКТ.745212.063

Кронштейн

1

ЦАКТ.745422.033

Рельс монтажный

1

Винт В.М4-6gх10.48.016
ГОСТ 1491-80

4

Винт В.М4-6gх20.48.016
ГОСТ 1491-80

2

Винт В.М5-6gх10.48.019
ГОСТ 1491-80

2

Шайба 4.65Г.05 ГОСТ 6402-70

6

11


background image

ЦАКТ.467924.037 РЭ

Продолжение таблицы 4

Обозначение

Наименование

Коли-

чество,

шт.

Шайба А.4.01.10.019
ГОСТ 11371-78

4

Шайба А.4.01.10.019
ГОСТ 6958-78

2

Шайба 5 65Г.05 ГОСТ 6402-70

2

Шайба А.5.01.10.019
ГОСТ 11371-78

2

Концевая защелка 249-116 Каталог
"WAGO"

2

Адаптер проходной ВО SC-SC SM
Simplex Каталог "Fibertool"

2

Крышка для сплайс кассеты КУ-01
Каталог "Лансет"

1

Сплайс кассета универсальная КУ-01
Каталог "Лансет"

1

Медиа-конвертор IMC-101-S-SC-T
Фирма "MOXA"

1

Патч-корд оптический SC-SC, Duplex,
SM 9/125 0,5 м

1

1.8

Монтаж комплектов EtherNet

1.8.1

Монтаж   комплекта  EtherNet  следует   производить   в

следующем   порядке   (позиции   указаны   для   рисунка   1,   для   комплекта
EtherNet/1 пункты с 1 по 6 не выполнять):

1) отсоединить     (отпаять   или  отрезать)   проводники  9,   10   жгута

ЦАКТ.685621.248 от S1 панели «ВПУ ПИТАНИЕ»;

2) освободить     панель   «ВПУ   ПИТАНИЕ»,   отвернув   винты

(позиция 1) с шайбами;

3) если на панели присутствует источник питания ВПУ, извлечь

кабель с вилкой DB-9M, из монтажных защёлок;

4) удалить  панель «ПИТАНИЕ»;
5) присоединить   проводники   жгута   ЦАКТ.685621.248-01   шкафа

базового ДК 9 (нейтраль) и 10 (фаза) к XS2 источника питания сетевого
адаптера;

12


background image

ЦАКТ.467924.037 РЭ

6) установить   источник   питания   сетевого   адаптера   на   место

ранее удалённой  панели «ПИТАНИЕ» и закрепить винтами (позиция 1)
с шайбами;

7) отвернуть невыпадающие винты (позиция   2), удалить планку

(позиция 3), извлечь, если требуется, модуль из розетки  XS10 модуля
системного ДК;

8) установить   адаптер  EtherNet  в  XS10   модуля   системного,

прижать планкой (позиция 3), зафиксировать планку   невыпадающими
винтами (позиция 2);

9) ввернуть стойки ЦАКТ.715161.011-01 в отверстия для адаптера

проходного;

10) вставить проходные адаптеры в панель   ЦАКТ.741128.051 и

закрепить их саморезами (входят в комплект проходных адаптеров);

11) закрепить   панель   с   проходными   адаптерами   на   стойках

винтами М4-6gх10 с шайбами и гроверными шайбами (см. таблицу 4);

12) присоединить сплайс кассету к кронштейну ЦАКТ.745212.063

винтами М4-6gх20 с шайбами и гроверными шайбами (см. таблицу 4);

13) установить   кронштейн   со   сплайс   кассетой   в   ДК,   закрепить

винтами М4-6gх10  с шайбами и гроверными шайбами (см. таблицу 4);

14) закрепить   рельс   монтажный   в   ДК   винтами  М5-6gх10  с

шайбами и гроверными шайбами (см. таблицу 4);

15) установить на рельс монтажный медиа-конвертор и с обеих

сторон зафиксировать концевыми защёлками;

16) соединить   узлы   комплекта   по   схеме   в   соответствии       с

рисунком 4.

1.9

Назначение и состав комплекта GPS

1.9.1

Комплект  GPS  предназначен   для   синхронизации

внутренних часов и даты в ДК по данным со спутников GPS.

1.9.2

На рисунке 5 показана схема электрическая соединений

комплекта GPS.

13


background image

ЦАКТ.467924.037 РЭ

Рисунок 5 – Схема электрическая соединений комплекта GPS

1.9.3

Состав комплекта GPS приведён в таблице 5.

Таблица 5

Обозначение

Наименование

Коли-

чество,

шт.

ЦАКТ.468359.017

Адаптер GPS

1

Приемник GPS BR-355 Фирма
"GlobalSat"

1

Винт В.М2,5-6gх5.48.013
ГОСТ 17473-80

2

Шайба 2,5 65Г 05
ГОСТ 6402-70

2

Шайба  А.2,5.01.10.019
ГОСТ 11371-78

2

1.10

Монтаж комплекта GPS

1.10.1

Монтаж   комплекта  GPS  следует   производить   в

следующем порядке (позиции указаны для рисунка 1):

установить   адаптер  GPS  в   20-ти   контактную   розетку  XS16

модуля системного;

закрепить   адаптер  GPS  винтами   М2,5-6gх5   с   шайбами   и

гроверными шайбами (см. таблицу 5);

разместить   приемник GPS  BR-355 на магнитной подложке в

удобном  месте  на  корпусе ДК (внутри  или  снаружи в  зависимости от
устойчивости спутниковой связи в точке размещения ДК);

соединить   узлы   комплекта   по   схеме   в   соответствии       с

рисунком 5.

14


background image

ЦАКТ.467924.037 РЭ

2

Использование комплекта по назначению

2.1

Эксплуатационные ограничения

2.1.1

Комплект   предназначен   для   использования   только   в

составе ДК ЦАКТ.468219.003.

2.1.2

Перед



включением



проверить



напряжение

электропитания ДК, которое должно соответствовать сети переменного
тока напряжением (220+33, -44) В, частотой (50

±

 1) Гц.

2.2

Порядок работы

2.2.1

Работа



комплекта



должна



обеспечивать

функционирование   ДК   в   системе   диспетчерского   управления
светофорными объектами (СДУСО).

2.2.2

Ознакомиться   с   назначением   и   составом   комплекта

(см. раздел 1 настоящего руководства).

2.2.3

При   подготовке   ДК   к   работе     необходимо   соблюдать

меры безопасности (см. ЦАКТ.468219.003 РЭ).

2.2.4

Провести внешний осмотр.  Внешний осмотр  проводить

при   отключенном   ДК   от   сети   электропитания   в   соответствии   с
ЦАКТ.468219.003 РЭ.

2.2.5

Произвести монтаж комплекта (см. раздел 1 настоящего

руководства).

2.3  Меры безопасности при использовании комплекта

2.3.1  К   работам   по   монтажу,   установке,   проверке,

обслуживанию и эксплуатации должны допускаться лица,
имеющие необходимую квалификацию и ознакомленные с
правилами техники безопасности.

2.3.2

Не   разрешается   проводить   работы,   связанные   с

подключением и отключением блоков и плат, при включенном питании
ДК. Перед выполнением этих работ необходимо полностью обесточить
ДК.

2.3.3

При   проведении   работ,   связанных   с   перепайкой

элементов,   необходимо   пользоваться   паяльником   на   напряжение   не
выше   36   В,   включенным   через   трансформатор.   Использование
автотрансформатора для этих целей запрещается. Жало паяльника и
 трансформатор необходимо заземлить.

2.3.4  Необходимо   помнить,   что   при   выключенном  QF1

сервисная   розетка   ДК   "~220 В"   находится   под
напряжением.
