КС.88.10.000 РЭ





16

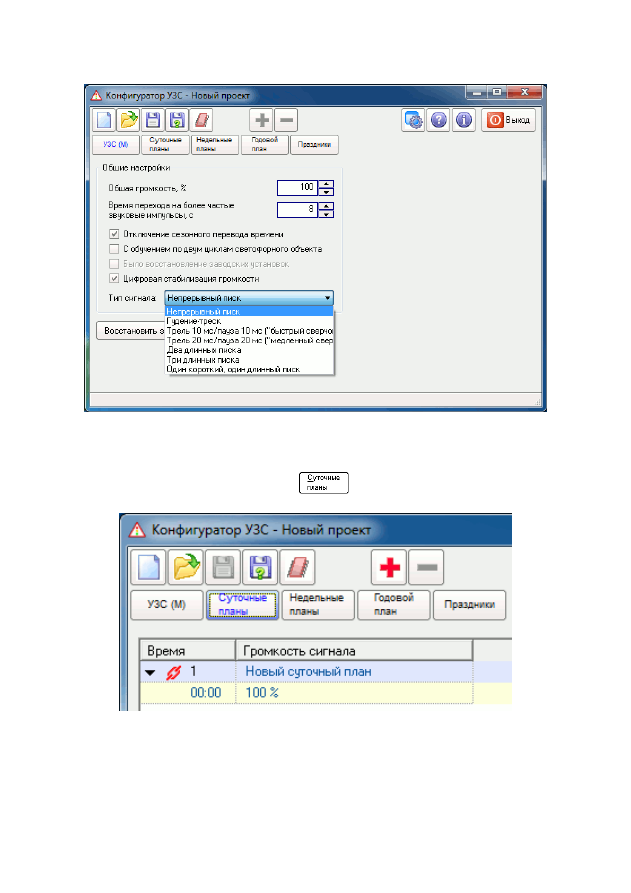

8.4.  Установка  общей  громкости,  времени  перехода  на  более
частые  звуковые  импульсы,  включение/отключение  сезонного
перевода  времени,  выбор  способа  обучения  (по  одному/двум
циклам

светофорного

объекта),

включение/отключение

стабилизации  громкости,  выбор  типа  звукового  сигнала
производится в окне «УЗС (М)».



background image

КС.88.10.000 РЭ





17





Далее  рекомендуется  выбрать  количество  и  задать

суточные  планы  работы  устройства  УЗС-1М.  Для  этого
необходимо нажать на кнопку











background image

КС.88.10.000 РЭ





18

8.5.  Для  добавления  суточных  планов,  необходимо  нажать  на
кнопку

.

Максимальное  количество  суточных  планов  (точек

переключения) 10 для УЗС-1М.

Для выбора суточного плана необходимо нажать курсором

на строку с его номером.

Для  ввода/коррекции  времени  и  уровня  громкости

звукового сигнала необходимо нажать на значок

, при этом он

сменится на   и появится строка, в которой будет отображаться
время смены громкости и значение громкости звукового сигнала
в %%. В последних версиях конфигуратора планы показываются
уже развернутыми.

При  нажатии  курсором  на  отображенное  время/громкость,

у Вас появится  возможность изменить значение параметра.

Добавление и удаление строк производится кнопками

 и

Для  удаления  суточного  плана  его  необходимо  выбрать,

а  затем  нажать  на  кнопку

.  Один  суточный  план  остается

всегда (не удаляется). Кроме того, нельзя удалить тот суточный
план,  который  помечен  значком

  -  этот  значок  указывает  на

то, что данный суточный план используется, то есть он назначен
на  какой-либо  день  недели  (см.  п.8.6.).  Необходимым  условием
позволяющим  удалить  суточный  план  является  то,  что  он  не
используется.

Для  того,  чтобы  скрыть  установленные  значения

времени/громкости  в  плане,  необходимо  нажать  значок

,  при

этом он сменится на

и появится возможность добавить новый

суточный план.

По умолчанию каждый суточный план кроме номера имеет

название:  «Новый  суточный  план  [#N]»,  где  N  –  его  условный
номер. Это название можно изменить, нажав на него курсором.

8.6. Далее необходимо назначить введенные суточные планы на

дни  недели.  Для  этого  необходимо  нажать  на  кнопку



для УЗС-1М.


background image

КС.88.10.000 РЭ





19

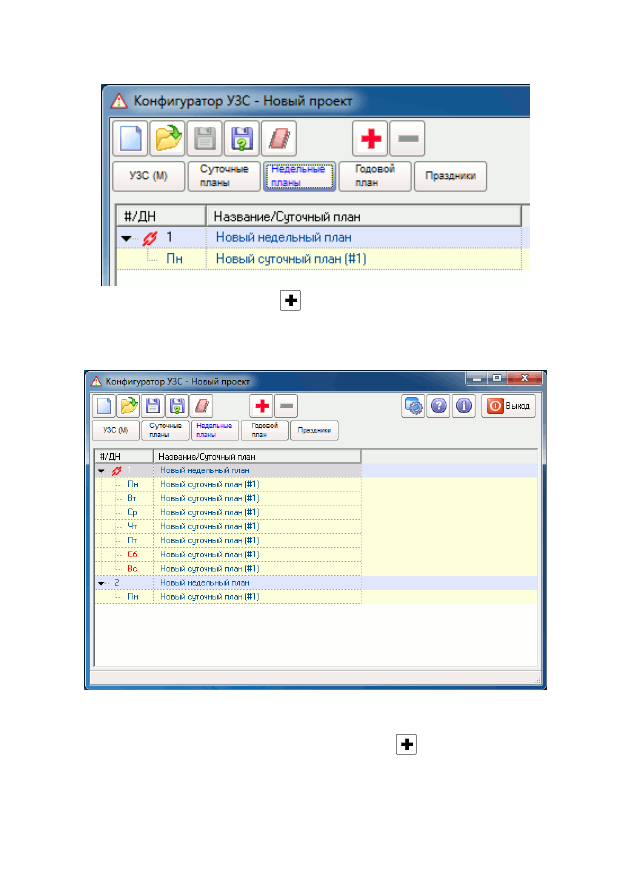

Нажимая  на  кнопку

  ,  добавляем  необходимое  коли-

чество  точек  переключения  в  окне  «Недельный  план».  При
необходимости  можно  выбрать  7  точек  переключения  (каждый
день недели – свой план):



Если  вы  будете  использовать  только  два  суточных  плана

([#1]  –  для  рабочих  дней,  [#2]  –  для  выходных),  то  можно
поступить  так:  после  первого  нажатия  на

  сменить  в  левой

колонке  день  недели  [Вт]  на  [Сб]  нажав  на  него  курсором  и
выбрав  из  выпадающего  списка  [Сб].  Затем  назначить  на  [Сб]


background image

КС.88.10.000 РЭ





20

суточный  план  [#2].  При  этом  суточный  план  [#1]  будет
действовать с 00час 00мин 00сек [Пн] по 23час 59мин 59сек[Пт],
а суточный план [#2] – с 00час 00мин 00сек [Сб] по 23час 59мин
59сек [Вс].

По умолчанию на все дни недели будет назначен суточный

план  [#1].  Для  смены  суточного  плана  любого  дня  недели,
необходимо

нажать

на

название

суточного

плана

в

соответствующей  строке  и  выбрать  из  выпадающего  списка
нужный план, заданный ранее (см. п.8.5.).

Для  смены  любого  дня  недели  необходимо  нажать  на

название  дня  недели  в  соответствующей  строке  и  выбрать  из
выпадающего списка нужный день.



8.7.  Для  устройства  УЗС-1М  теперь  необходимо  перейти  на

вкладку годового плана нажатием кнопки





Нажатием  кнопки

  добавляем  требуемое  количество

точек  переключения  (не  более  12).  После  выбора  ячейки  в
столбце «Дата» справа от нее появляется знак

, нажатием на

который  можно  открыть  окно  выбора  даты  (перелистывание
месяца  кнопками

  и

).  Календарь  конфигуратора

составлен  на  2000  год,  но  для  формирования  плана  это  не
