КС.88.10.000 РЭ





21

имеет значения, так как текущий день недели УЗС-1М вычисляет
самостоятельно.







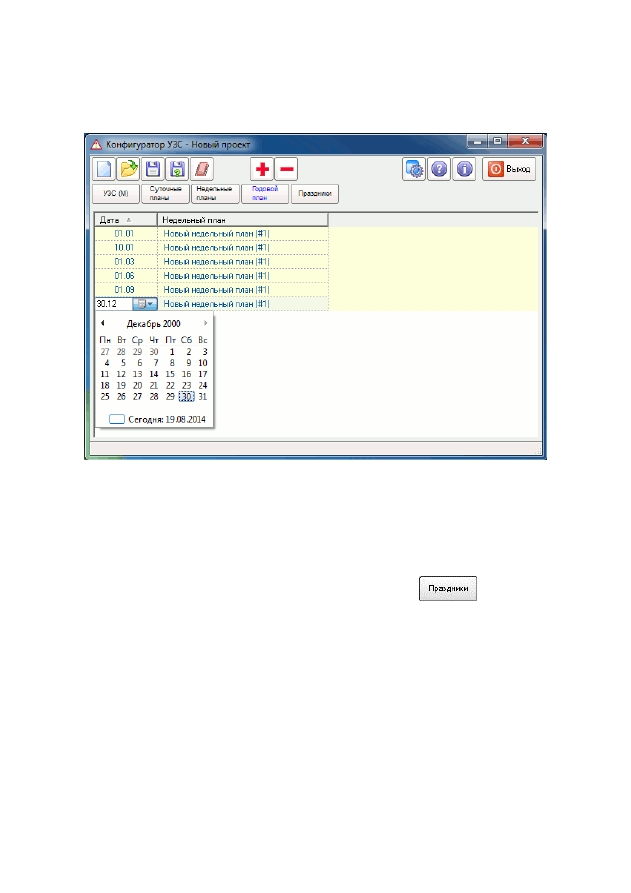

По  умолчанию  вновь  добавленным  точкам  перехода

назначается  первый  недельные  планы.  Необходимо  выделить
соответствующую  ячейку  столбца  «Недельный  план»  левой
кнопкой мыши и выбрать требуемый план из выпавшего списка.

8.8.  Для  ввода  особых  дней  (светских  праздников)  для

устройства УЗС-1М необходимо нажать кнопку

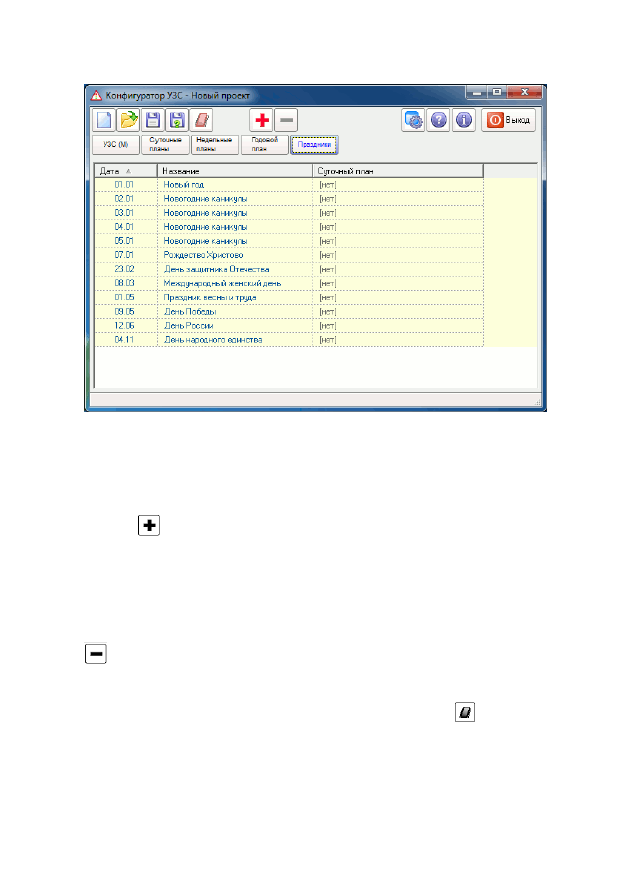

По  умолчанию  вкладка  содержит  список  Российских

праздников  в  соответствии  со  статьей  112  ТК  РФ,  но  суточные
планы  праздникам  не  назначены.  Даты  из  этого  списка  имеют
приоритет перед годовым планом.


background image

КС.88.10.000 РЭ





22




Необходимо

выделить

левой

кнопкой

мыши

соответствующую  ячейку  столбца  «Суточный  план»  и  в
выпавшем списке выбрать требуемый план. Если суточный план
не будет указан, дата будет исключена из списка особых дат.

Для добавления новой особой даты (до 20-ти дат) нажмите

кнопку

.  По  аналогии  с  годовыми  планами  укажите  дату.  И

выберите суточный план.  В настоящий момент поддерживаются
только  светские  праздники,  то  есть  те,  которые  повторяются  из
года  в  год  в  одну  и  ту  же  дату.  Религиозные  праздники,  как
правило,  имеют  «плавающую»  дату,  которая  вычисляется  по
особому алгоритму.

Для удаления особой даты выделите ее и нажмите кнопку



8.9.  Записать  планы  и  настройки  в  файл  (  *.u0)  или  во  флэш-
память устройства УЗС-1М можно, нажав на кнопку

 (работа с

конфигурацией  и  устройством).  После  ее  нажатия  вам  нужно
выбрать из выпадающего меню один из вариантов:

-



«Записать конфигурацию в устройство»,

-



«Прочитать конфигурацию из устройства»,


background image

КС.88.10.000 РЭ





23

-



«Сохранить конфигурацию в файл».

При  формировании  планов  громкости  конфигуратор

выполнит  проверку  возможности  размещения  планов  в  памяти
устройства  с  выводом  сообщения  об  ошибке  при  слишком
большом объеме данных.



Если выбрать вариант «Сохранить конфигурацию в файл»,

вы  получите  возможность  сохранить  файл  планов  и  настроек
(файл  *.u0)  на  любой  диск  Вашего  компьютера.  В  дальнейшем
Вы  сможете    записать  этот  файл  в  пульт  диагностики  ПД-2  с
помощью  программы  pd2fm,  а  затем  перенести  его  на  объект  и
записать в устройство УЗС-1М.

Примечание.



Такая  возможность  есть  при  работе  с

пультом ПД-2 с прошивкой начиная с версии v1.14.



Если  выбрать  вариант  «Записать  конфигурацию  в

устройство»,  вы  попадете  в  окно  «Программатор  КДУ,  ПСА,
УЗС,  СПЗС-1».  При  этом  будет  произведен  «Автозапрос
статуса»  (будет  произведена  попытка  установить  связь  с
устройством,  подключенным  к  кабелю  програм-мирования,
чтобы  считать  его  статус),  если  в  этом  окне  была  установлена
галочка «Автозапрос статуса».



При  отсутствии  ошибок  окне  должен  появиться  статус

устройства:




background image

КС.88.10.000 РЭ





24



При отсутствии связи с устройством проверьте:

-  подключен  ли  кабель  программирования  к  устройству  УЗС-
1М;
- нажмите на значок

 (обновить) рядом с окном «Порт»;

-  смените  COM-порт,  нажав  на  кнопку    (нужный  COM-порт
можно найти методом перебора из выпадающего списка).



Кнопка  «Программировать»  позволяет  записать  планы  и

настройки в устройство УЗС-1М.

Кнопка  «Считать  время/календарь»  позволяет  проверить

записанную  в  устройство  УЗС-1М  дату,  время  и  день  недели,
считав эти данные из устройства.

Кнопка  «Синхр-ть  время»  позволяет  записать  время  и

дату, установленные на компьютере, в устройство УЗС-1М.

Внимание!  Перед  ее  использованием,  пожалуйста,

убедитесь  в  правильности  установки  времени  (с  учетом
секунд!) и даты на компьютере.

Кнопка  «Остановить»  становится  активной  после  нажатия

кнопок

«Программировать»,

«Считать

время/календарь»,

«Синхр-ть время» и позволяет остановить выбранный процесс.

Кнопка  «Выйти»  позволяет  закрыть  окно  «Программатор

КДУ, ПСА, УЗС, СПЗС-1».



Если  выбрать  вариант  «Прочитать  конфигурацию  из

устройства»,  можно  считать    планы  и  настройки  из  устройства
УЗС-1М. При этом будет произведен «Автозапрос статуса».

После  выбора  этого  пункта  меню  при  отсутствии  ошибок

связи  в  окне  должен  появиться  статус  устройства  УЗС-1М  и
появится сообщение «Прочитан статус устройства»:






background image

КС.88.10.000 РЭ





25



Нажав  кнопку  «Читать»  можно  загрузить  в  программу-

конфигуратор  планы  и  установки  с  устройства.  После  нажатия
кнопки  «Выйти»  должно  появиться  сообщение  об  успешности
загрузки данных в проект.

Кнопки  «Считать  время/календарь»,  «Синхр-ть  время»,

«Остановить»

действуют

аналогично

варианту

записи

конфигурации.

8.10.  Кнопка  «Восстановить  заводские  установки»  на  вкладке
«УЗС»  предназначена  для  загрузки  настроек  предприятия-
изготовителя  в  проект  (см.  п.3.).  После  выполнения  загрузки
выводится сообщение «Данные успешно загружены в проект»:



Внимание!    Настройки  предприятия-изготовителя

вводятся  в  проект,  а  не  в  устройство  УЗС-1М.  Для  того,
чтобы произвести запись в устройство УЗС-1М, необходимо
следовать п.8.9.
