МОДЕМ МОБИЛЬНОЙ СВЯЗИ

ММС-04

Руководство по эксплуатации

КС.82.17.000 РЭ

ООО «Комсигнал»

г. Екатеринбург, 2010 г.

СОДЕРЖАНИЕ

1. Введение ………………………………………………………….

3

2. Назначение ……………………………………………………….

3

3. Технические характеристики …………….……………………

4

4. Комплектность …………………………………………………..

4

5. Описание  …………………………………………………………

5

6. Монтаж и подключение ………………………………………..

6

7. Рабочие условия применения ………………………………

7

8. Хранение,  упаковка  и  транспортирование ………………

7

9. Гарантии изготовителя ……………………………………….

8

10. Приложение 1. ММС-04. Руководство по настройке и

подключению.

9

11. Приложение 2. ММС-04 изм.1. Схемы……………………

15

КС.82.17.000 РЭ

1. ВВЕДЕНИЕ

Настоящее  Руководство  предназначено   для   изучения

Модема   Мобильной   Связи   ММС-04

  (в

дальнейшем  –  "устройство ММС-04") и содержит описание его работы и сведения, необходимые
для его правильной эксплуатации.

2. НАЗНАЧЕНИЕ

Устройство   ММС-04  предназначено   для   обеспечения   работы  Контроллера   дорожного  в

системе   управления   дорожным   движением   АСУДД-КС,   а   также   для   обеспечения   возможности
передачи данных между Светофорным объектом и Центром Управления системой.

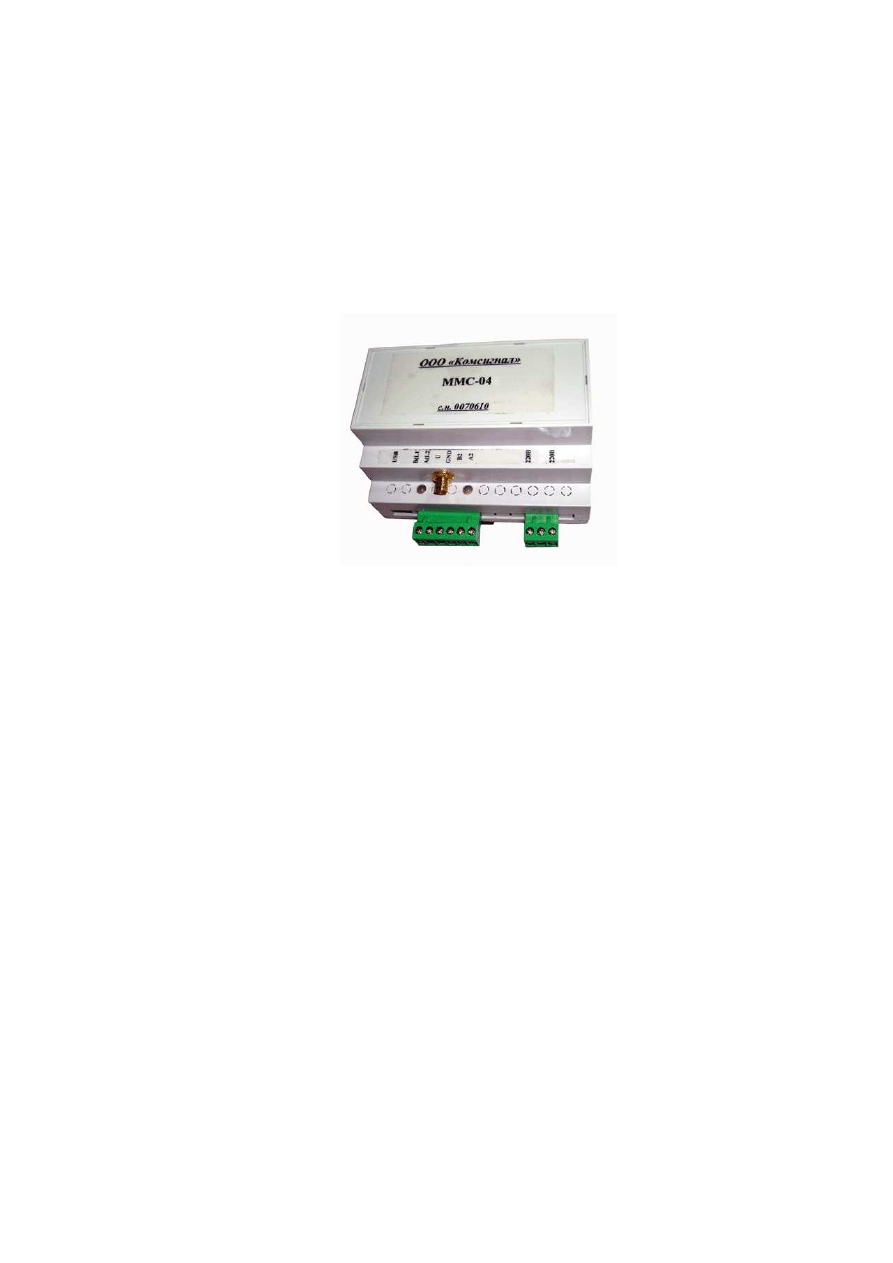

Внешний вид устройства ММС-04.

3

КС.82.17.000 РЭ

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3.1. Питание устройства ММС-04 производится переменным напряжением от 175 В до 242 В
частотой от 49 Гц до 51 Гц.
3.2. Стандарт сотовой связи — GSM 900 или 1800 МГц.
3.3. Потребляемая мощность – не более 6 Вт.
3.4. Габаритные устройства ММС-04 –  80 х 110 х 110 мм.
3.5. Масса  устройства ММС-04 –  не более 0,5 кг.
3.6. Средняя наработка на отказ  –  не менее 50 000 часов.
3.7. Средний срок службы  –  не менее 10 лет.

4. КОМПЛЕКТНОСТЬ

Обозначение

Наименование

Кол-во

КС.82.17.000

Устройство ММС-04

1

Антенна GSM

1

КС.82.17.000 РЭ

Руководство по эксплуатации

1

КС.82.17.000 ПС

Паспорт

1

КС.82.17.000 – 01

Упаковка

1

4

КС.82.17.000 РЭ

5. ОПИСАНИЕ

Устройство   ММС-04   устанавливает   канал   передачи   данных   светофорного   объекта   и

установленного   на   нем   оборудования   с   Центром   Управления   Дорожным   Движением   (далее
Центр), определяет логику работы светофорного объекта в Координированном управлении (даже
при отсутствии связи с Центром), производит передачу данных между Центром, Контроллерами
дорожными, прочими периферийными устройствами светофорного объекта.

Устройство ММС-04 содержит в себе часы реального времени с функцией корректировки

времени   по   часам   Центра,   содержит   планы   координации   для   управления   Контроллерами
дорожными   (до   2-х   контроллеров),   имеет   необходимые   физические   интерфейсы   для   связи   с
Контроллерами   дорожными,   прочей   периферией   светофорного   объекта,   имеет   интерфейс  USB
связи   с   компьютером   для   отладки,   обновления   программного   обеспечения   ПО   устройства   и
настройки устройства.

Интерфейс связи  с Контроллерами  дорожными  является универсальным  и  поддерживает

подключение контроллера КДУ (не более одного) по протоколу АСУДД-КС или контроллеров КДУ и
прочих (имеющих интерфейс АСС-УД) по протоколу АСС-УД (не более двух).  Выбор протокола
связи   с   контроллерами   происходит   автоматически   путем   перебора   по   циклу   возможных
протоколов с временем обнаружения 5 секунд.  После обнаружения устойчивого соединения по
текущему   протоколу,   этот   протокол   запоминается   и   удерживается   неограниченное   количество
времени до пропадания на время большее 5 секундам, после чего вновь включается алгоритм
поиска подходящего протокола.

Устройство   ММС-04   осуществляет   удержание   режима   для   светофорного   объекта,

полученного   из   Центра   (координированное   либо   локальное   управление   неограниченное
количество   времени,   диспетчерское   управление   не   более   одной   минуты   после   подтверждения
команды диспетчерского управления из Центра).

Устройство   ММС-04   осуществляет   загрузку,   хранение   планов   координации   для   всех

подключенных к нему Контроллеров дорожных, а также выбор соответствующего  номера фазы
для   контроллеров   на   основании   загруженного   плана   координации   и   текущего   времени.   План
координации содержит в себе информацию, необходимую для работы Контроллеров дорожных в
любой момент заданного годового графика.

Устройство   ММС-04   передает   в   Центр   данные   о   работоспособности   самого   устройства

ММС-04, так и Контроллеров дорожных.

Автоматически передается следующая информация:

6. об изменении состояния питания устройства (пропадание и появление питания сети),
7. изменении   состояния   наличия   связи   с   Контроллерами   дорожными   (пропадание   и

появление связи),

8. запросах коррекции часов реального времени,
9. изменении состояния сигнала «авария» Контроллеров дорожных,
10. изменении режима управления для каждого из Контроллеров дорожных,
11. переходов в дежурные режимы и обратно,
12.   повреждении   планов   координации   и   прочей   информации,   формируемой   Контроллерам

дорожными или периферийным оборудованием светофорного объекта.

Кроме того, информация может передаваться в Центр по запросу последнего.

5
