Подключение



дорожного



контроллера



КДУ

-3

Н







Контроллеры



КДУ

-3

Н



выпускаются

 3-

х



типов



из

 4-

х



по



ГОСТ

 -

на

 16, 24, 32

выхода

для



примера



ниже



приведено



приложение

 7

для



КДУ

-3.1

Н

В



моделях



КДУ

-3.2

Н

КДУ

-3.3

Н



сдвигаются



позиционные



обозначения



некоторых



клеммников



и



разъемов



из

-

за



увеличения



числа



выходов

но



суть



не



меняется

.





Общие



провода



со



всех



ламп

  (

светофорных



стоек

идут



на



клеммы

 "0

В

" (

они



соединены



с



нейтралью

).

"

Фазные

провода



с



ламп



идут



на

  "

свой

выход



контроллера

красные



на



красный

  (

КР

),

желтые

 -

на



желтый



(

ЖЛ

),

зеленые

 -

на



зеленый

  (

ЗЛ

).

Каждый



силовой



выход



контроллера



имеет

 2

клеммы



для



того

чтобы



равномерно



разнести



нагрузку



по



клеммам





Красный



первого



направления



подключается



на

 1

КР

желтый

 -

на

 1

ЖЛ

зеленый

 -

на

 1

ЗЛ

.





Выходы



контроллера



программно



могут



быть



переназначены

тогда



порядок



подключения



будет



иным

Однако



при



переназначении



выходов



следует



иметь



в



виду

что



на



обрыв



проверяются



только

 1

КР

, 2

КР

...

и



т

.

д

.,

на



пробой



зеленого



симистора



или



кабеля

 -

выходы

 1

ЗЛ

, 2

ЗЛ

, ..

и



т

.

д

.





Фаза



питающей



сети

 220

В

 50

Гц



подключается



к



контакту

 "220

В

на



монтажной



панели

ноль

 -

к



контакту

 "0

В

".

Корпус



панели



соединен



с



клеммой

 "0

В

".

Силовое



питание



интеллектуальных



светофоров



подключается



к



клеммам

 «

Выход

 220

В

».





Линия



управления



АСУДД



с



соблюдением



полярности



подключается



к



контактам

 "L1", "L2".

Подключение



с



неверной



полярностью



не



позволит



управлять



перекрестком



из



центра



и



выполнять



съем



текущего



состояния

Линия



управления



АСУДД

-

КС



должна



быть



отключена

.





Линия



управления



АСУДД

-

КС



подключается



к



контактам

 "A"

и

 "B" (RS-485

или



Манчестер

-2)

с



соблюдением



полярности

При



неверной



полярности



управление



из



центра



работать



не



будет

Линия



управления



АСУДД



должна



быть



отключена

.





Периферийные



устройства



по



линии

 RS-485 (

Манчестер

-2)

подключаются



параллельно

на



контаткы



"A"

и

 "B" (

соблюдая



маркировку

).





Кнопки



вызова



ТВП

 (

на



замыкание

подключаются



к



контактам

 "L2", "

ТВП

1"

или

 "L2", "

ТВП

2" (

в



организации



перекрестка



должна



быть



включена



поддержка



ТВП

).

Сигнал



микроволны

  (

сухой



контакт



на



замыкание

подключается



к



контактам

 "L2", "

ТВП

1"

вместо



кнопки



ТВП

 (

в



организации



перекрестка



поддержка



ТВП



должна



быть



выключена

).





Питание



маломощного



периферийного



устройства

 12

В

 (

например

ВПУ

может



быть



снято



с



контактов

 "L2"

(

минус

), "+12

В

" (

плюс

).





Для



запитки



блоков



питания



мощных



периферийных



устройств



используются



забухтованные



провода

 220

В



(

находятся



около



автомата

 S1

на



монтажной



панели

).





Для



подключения



тестово

-

диагностического



оборудования

паяльника



и



т

.

п

на



перекрестке



используется



розетка

 220

В



на



монтажной



панели

.





Пульт



диагностики



ПД

-1,

ПД

-2,

кабель



программирования



подключается



к



отдельному



разъему

 DB9

на



монтажной



панели

 (

под



тумблером



желтого



мигания

).

Тумблер



отключенного



состояния



на



монтажной



панели



одновременно



с



режимом



ОС



аппаратно



разрешает



изменение



организации



перекрестка

.




background image

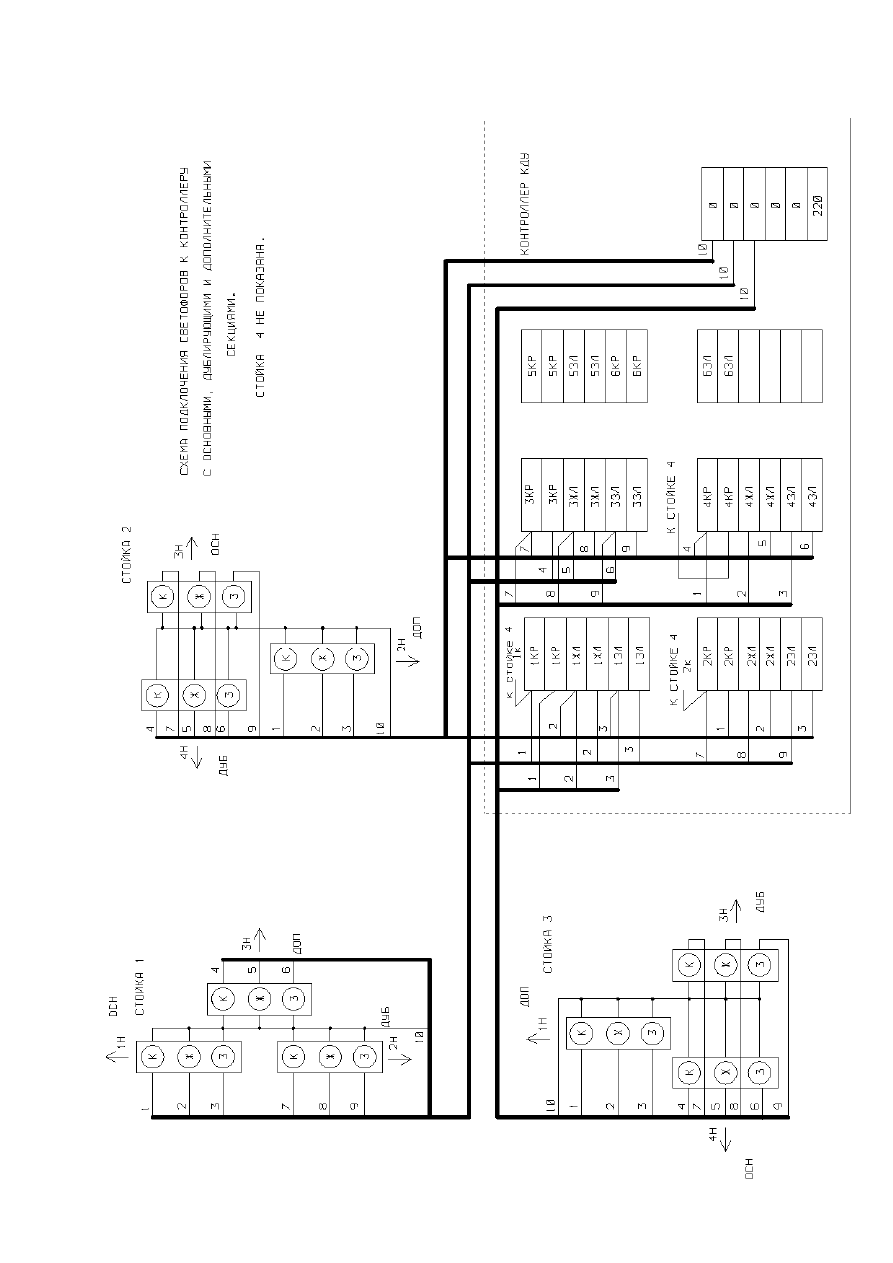

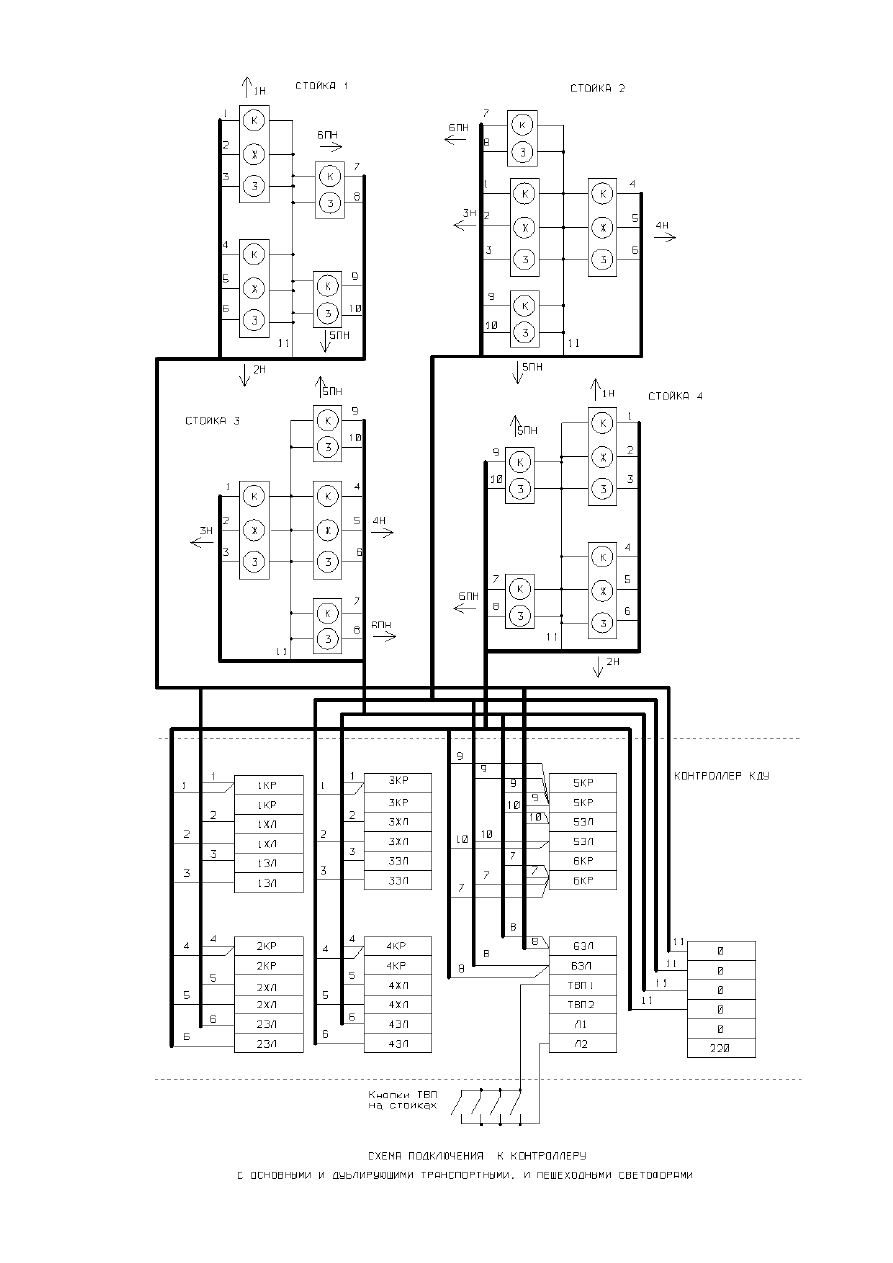

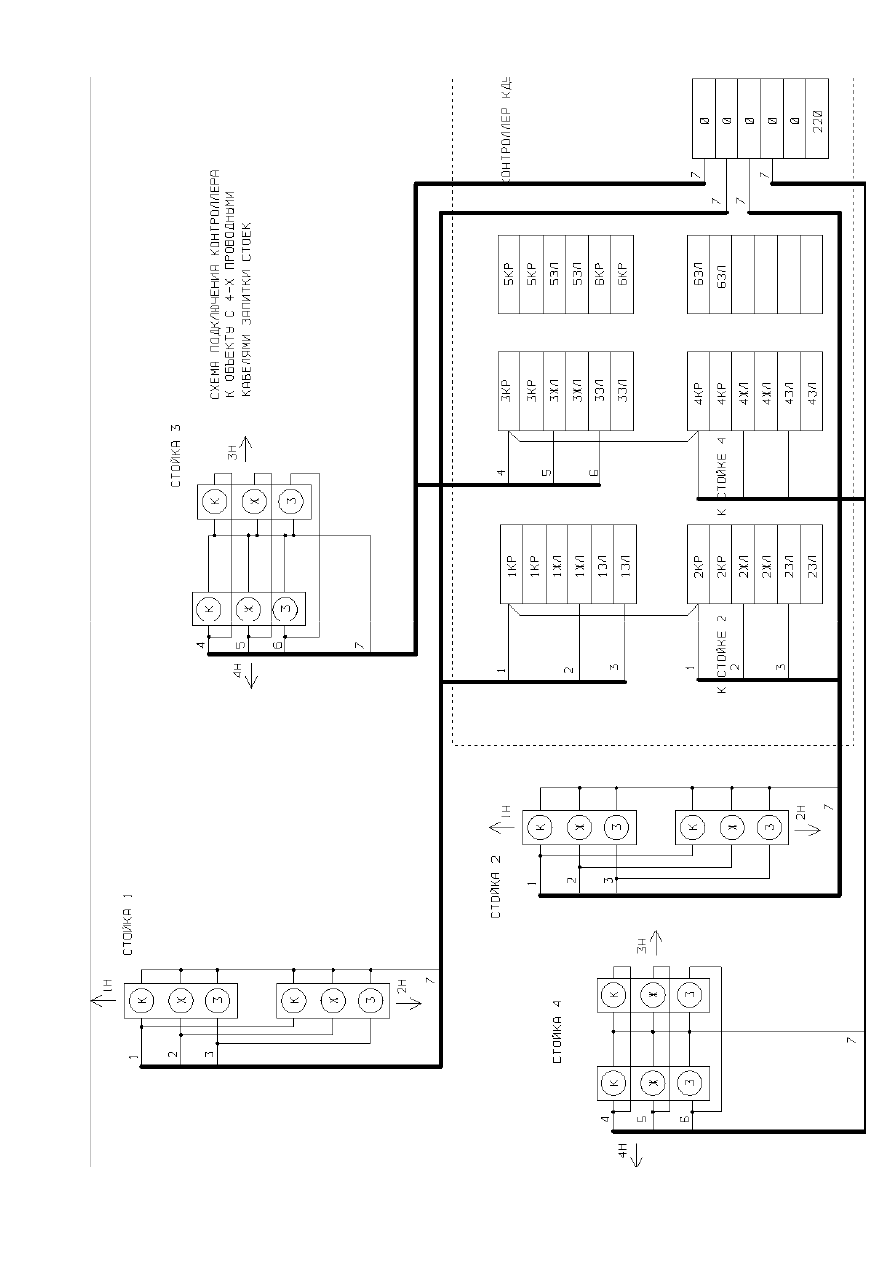

ПРИЛОЖЕНИЕ

 7

Примерные



схемы



подключения



внешних



цепей
