ЦАКТ.468221.007 ПС
Заметки по эксплуатации и хранению
Меры безопасности
8.1.1 Для работы по подключению БНМ допускаются лица,
изучившие настоящий документ, прошедшие инструктаж на рабочем
месте и имеющие квалификационную группу по электробезопасности
не ниже III (для работы на электроустановках до 1000 В).
8.1.2 В нормальных климатических условиях электрическое
сопротивление изоляции между токоведущими цепями БНМ и
защитными решетками вентиляторов должно быть не менее 20 МОм.
Устройство и работа
8.2.1 Конструктивно БНМ выполнен в виде настольного
прибора, в котором размещены нагрузочные резисторы силовых
линий ДК и вентиляторы для их охлаждения.
8.2.2 Лицевая панель содержит светодиодную индикацию для
контроля работоспособности ДК, состоящую из 16 индикаторов. На
передней стенке БНМ находятся разъемы для подключения БНМ к ДК
жгутами из комплекта принадлежностей БНМ. На противоположной
стороне – вилка для подключения питания и сетевой предохранитель.
8.2.3 БНМ состоит из 16 независимых каналов нагрузки,
сформированных резисторами ПЭВ-25. Номинальный ток в одном
канале 75 мА. В цепь каждого канала включен светодиодный
индикатор для визуального наблюдения за процессом выполнения
рабочей программы светофорного объекта.
8.2.4 Для охлаждения нагрузочных резисторов в корпус БНМ
встроены два вентилятора.
11
ЦАКТ.468221.007 ПС
8.2.5 При подключении к ДК БНМ заменяет собой резистивную
нагрузку, создаваемую светофорными секциями, и индицирует ход
выполнения программы светофорного объекта.
Использование изделия по назначению
8.3.1 Использование БНМ при диагностике светофорного
объекта позволяет определить место поиска неисправности. Если
программа объекта с подключенным БНМ выполняется в
соответствии с заданным алгоритмом и без сбоев, неисправность
следует искать в кабельных цепях и светофорных секциях. Если же
при правильно подключенном БНМ по-прежнему возникают сбои при
выполнении программы объекта, неисправность следует искать в
узлах ДК.
8.3.2 Подготовку изделия к использованию проводить в
следующем порядке:
−
отключить питание ДК и БНМ;
−
установить БНМ рядом с ДК;
−

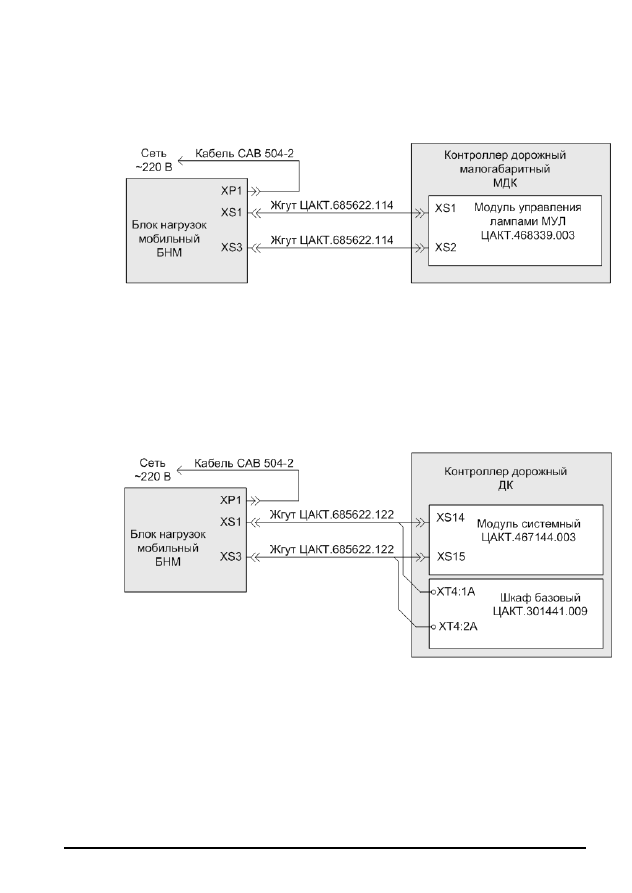

подключить ДК к БНМ в соответствии с рисунком 1 или 2;
−
включить питание БНМ;
−
включить питание ДК.
8.3.3 На лицевой панели должны включаться светодиодные
индикаторы в соответствии с выполняемым в ДК тактом программы
светофорного объекта.
8.3.4 По окончании диагностирования выключить питание ДК и
БНМ, отсоединить БНМ от ДК.
12
ЦАКТ.468221.007 ПС
Рисунок 1
Рисунок 2
13
ЦАКТ.468221.007 ПС
Техническое обслуживание
8.4.1 Техническое обслуживание должно проводиться по
графику, установленному и утвержденному потребителем на
основании рекомендаций настоящего раздела.
8.4.2 Техническое обслуживание необходимо проводить только
в отключенном состоянии при отсоединённых кабелях и жгутах.
8.4.3 Техническое обслуживание должно включать в себя:
−
удаление пыли с наружной поверхности;
−
протирку контактов спиртом ГОСТ 18300-87 высший сорт
(один раз в полгода). Норма расхода спирта в год – 0,010 л.
Условия хранения
8.5.1 БНМ в упакованном виде должен храниться у
изготовителя и потребителя в закрытом, вентилируемом,
не отапливаемом помещении при температуре от минус 50
до плюс 50
°
С и относительной влажности не более 98 % при
отсутствии действия паров кислот, щелочей и других вредных
примесей.
1. Распаковывание БНМ после транспортирования и хранения
при отрицательной температуре необходимо производить в
отапливаемом помещении, предварительно выдержав БНМ в не
распакованном виде не менее 6 часов в нормальных климатических
условиях:
14
ЦАКТ.468221.007 ПС
–
температура окружающего воздуха – от плюс 15 до
плюс 36
°
С;
–
относительная влажность – не более 98 %.
2.
Срок защиты БНМ без переконсервации 12 месяцев.
Состояние консервации должно контролироваться при входном
контроле после доставки БНМ потребителю.
В случае обнаружения дефектов временной противо-
коррозионной защиты или при истечении сроков защиты, произвести
переконсервацию в соответствии с ГОСТ 9.014-78.
