ЦАКТ.468219.005 РЭ

упаковывается   в   пакет   и   закрепляется   на   внешней   части   ящика,   а
второй – хранится в ОКК предприятия-изготовителя.

2 Использование МДК по назначению

2.1

Эксплуатационные ограничения

2.1.1

Перед   включением   проверить   напряжение

электропитания МДК, которое должно соответствовать 1.2.15.

2.2

Подготовка МДК к использованию

2.2.1

При подготовке МДК к работе  необходимо соблюдать

меры безопасности:

– для работы с МДК допускаются лица, изучившие настоящее

руководство   по   эксплуатации,   прошедшие   инструктаж   на
рабочем   месте,   имеющие   квалификационную   группу   по
электробезопасности не ниже 3 группы до 1000 В;

– при   настройке   и   измерении   параметров   необходимо

пользоваться исправным оборудованием и инструментом;

– исключить касание токоведущих частей;
– в   нормальных   климатических   условиях   электрическое

сопротивление   изоляции   между   токоведущими   цепями   и
корпусом МДК должно быть не менее 20 МОм;

– запрещается проводить работы без заземления корпуса МДК.

2.2.2

Внешний осмотр проводить при отключенном МДК от

сети электропитания. При внешнем осмотре проверить:

– прочность крепления блоков;
– прочность   крепления   органов   управления,   коммутации   и

соединителей;

– наличие предохранителей;
– чистоту соединительных разъемов;
– отсутствие   механических   повреждений   наружных   частей

МДК и других внешних дефектов;

– отсутствие   нарушения   изоляции   жгутов,   кабелей   и

соединительных проводов;

11

ЦАКТ.468219.005 РЭ

– отсутствие дефектов лакокрасочных покрытий;
– качество соединения МДК с шиной защитного заземления.

2.2.3

Установку   МДК   проводить   в   следующем

порядке:

– установить МДК на опору уличного освещения или плоскую

поверхность   с   помощью   соответствующих   кронштейнов,
изготавливаемых   потребителем   в   зависимости   от   места
установки.   Для   соединения   с   кронштейнами   в   конструкции
МДК   предусмотрены   две   планки.   Перед  установкой   планки
необходимо снять, присоединить их к кронштейнам (сваркой
или винтами), установить планки вновь на шкаф МДК;

– после установки на объект МДК заземлить путем соединения

внешней   корпусной   шпильки   или   одного   из   заземляющих
винтов, расположенных внизу, на монтажной панели внутри
шкафа, через кабельные вводы с шиной заземления проводом
сечением не менее 2,5 мм

2

;

– расстояние   от   места   установки   МДК   до   проезжей   части

дороги и трамвайных путей должно быть не менее 3 м. Если
это расстояние менее 6 м, то МДК при установке должен быть
ориентирован   задней   стенкой   на   проезжую   часть   дороги.
Должно   быть   исключено   попадание   воды   на   контроллер   с
крыш   зданий,   ближе   2   м   от   МДК   не   должно   быть
водосливных труб;

– установить МДК в месте, защищенном от попадания прямых

солнечных   лучей.   При   невозможности   защиты   МДК   от
прямых   солнечных   лучей   над   ним   необходимо   установить
навес на высоте   400-500 мм от верхнего края.

2.2.4

Подключить   питание   к   МДК   через

кабельные   вводы   проводом   сечением   не   менее   0,75   мм

2

  к

выключателю  QF1.   Для   доступа   к   клеммам   выключателя
необходимо   снять   крышку   выключателя,   крышка   крепится
двумя   винтами.   Присоединить   фазу   к   контакту   С1
выключателя,   нейтраль   к   контакту   С3.   Установить   крышку,
закрепить винтами.

2.2.5

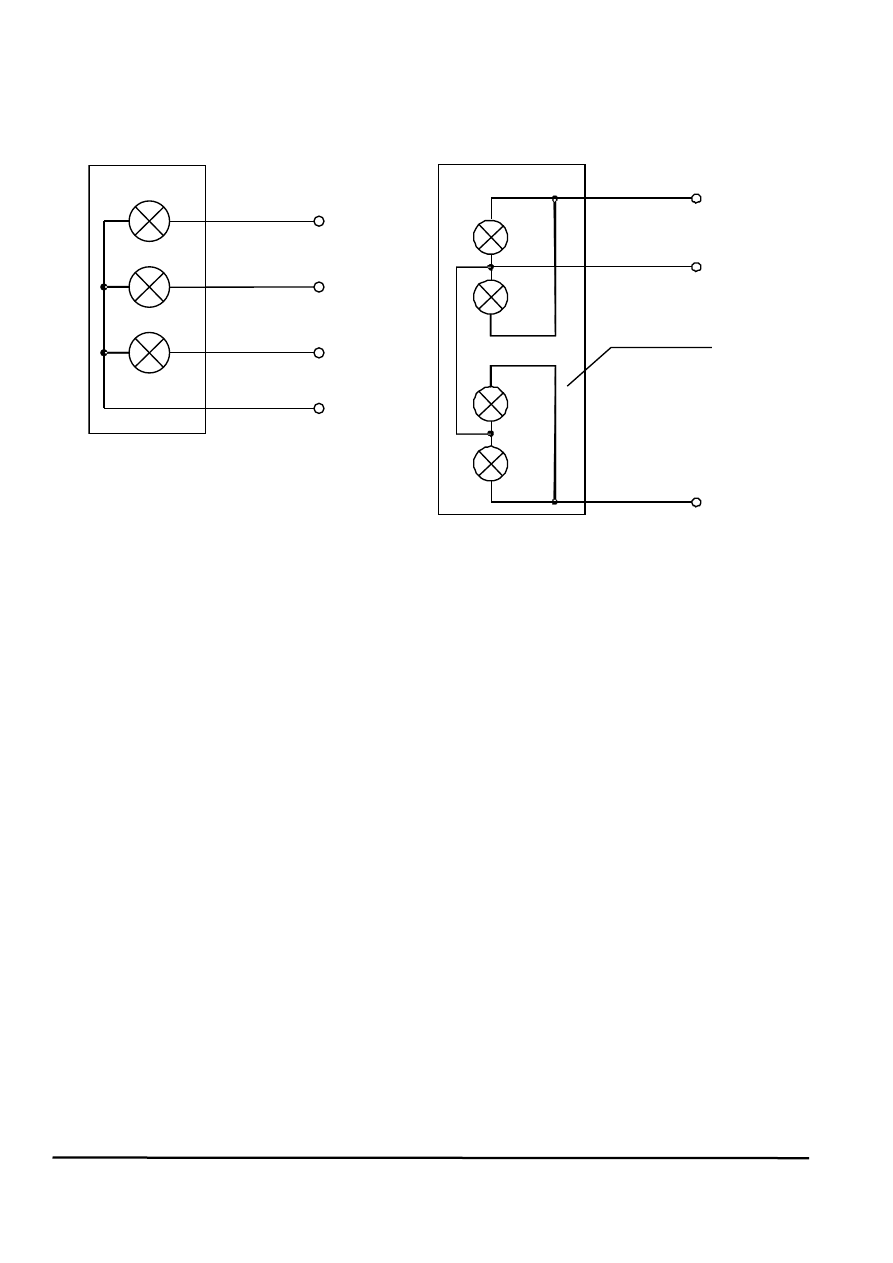

Пример   схемы   подключения   светофорных

секций к МДК приведен на рисунках 1 (а) и 1 (б).

12

ЦАКТ.468219.005 РЭ

Все   выводы   от   светофорных   секций,   относящихся   к   одному

направлению,   можно   ввести   в   МДК   отдельными   проводами   или
объединить   их   вне   контроллера.   При   этом   количество   светофорных
секций, подключаемых к одному направлению, должно быть не более
четырех.

ВНИМАНИЕ: СУММАРНАЯ НАГРУЗКА НА ОДНУ СИЛОВУЮ

ЦЕПЬ НЕ ДОЛЖНА ПРЕВЫШАТЬ  400 мА!

Подключение красных, желтых и зеленых сигналов от светофорных

секций для каждого направления производить к клеммным колодкам
ХТ1…ХТ16   в   соответствии   с   заданным   при   программировании
перекрестка   распределением   каналов,  а   "общий"  к  колодкам   ХТ17…
ХТ24.

13

ЦАКТ.468219.005 РЭ

Напр.1(2-8)

Напр.1(2-8)

Напр.1(2-8)

Общий

К

Ж

З

Красн.

Желт.

Зел.

               а

СТОЙТЕ

ИДИТЕ

Напр.1(2-8)

Напр.1(2-8)

Общий

К

З

HL1

HL2

HL1

HL2

Пешеходный
светофор

                б

Рисунок 1

При   взаимодействии   МДК   с   маломощными   светодиодными

светофорами   и   возникновении   ложных   «конфликтов   зеленых»
рекомендуется установить перемычки ЦАКТ.685611.012 из комплекта
принадлежностей   в   цепи   зеленых   сигналов   параллельно   основным
нагрузкам   по   одной   в   каждое   направление   зеленых   сигналов.
Перемычки представляют собой резисторы C2-33Н-0,5-360 кОм±5%-А
ОЖ0.467.173   ТУ.   Размещать   перемычки   можно   в   любом   удобном
месте:   как   в   корпусе   МДК,   так   и   в   светофорных   секциях   или   в
промежуточных распредшкафах.

Перед включением убедиться, что джампер на колодке ХТ1 в ЦП

установлен, джампер с колодки ХТ2 снят. Расположение колодок в ЦП
показано на рисунке 2.

14

ЦАКТ.468219.005 РЭ

Рисунок 2

2.2.6  Схема подключения ТВП к ДК приведена на рисунке 3.

ИНДИКАТОР

ОЖИДАНИЯ

КНОПКА НА ТВП

к XP1:1…ХР1:4 модуля процессора центрального МДК

к XP1:5 или ХР1:6 модуля процессора центрального
МДК

Рисунок 3

Один из контактов кнопок вызова от ТВП подключить к контакту

розетки   5ESDV-06P,   входящей   в   комплект   принадлежностей   МДК,
в соответствии   с   вызываемым   направлением:   ТВП1   -   к   первому
контакту, ТВП2 - ко второму, ТВП3 - к третьему, ТВП4 - к четвертому.
Вторые   контакты   кнопок   для   всех   направлений   ТВП   подключить   к

15
