УТВЕРЖДАЮ
Технический директор

ОАО "Электромеханика"

О.Н. Князев

2011 г.

ПУЛЬТ УПРАВЛЕНИЯ ВЫНОСНОЙ

ВПУ

Инструкция по настройке и проверке

МФИЛ.468313.001 И1

Зам. зав. отделом 106 СКБ

В.Н. Алешин

2011 г.

Инв

.

№подл.

Подп. и  дата

Взам.инв.№ Инв.№дубл.

Подп.  и дата

Формат А4


background image

Содержание

1 Общие указания...............................................................................................................................................................3
2 Меры безопасности.........................................................................................................................................................3
3 Подготовка к работе........................................................................................................................................................4
4 Проверка модуля ВПУ....................................................................................................................................................4
5 Проверка ВПУ..................................................................................................................................................................5
 Приложение А....................................................................................................................................................................7



МФИЛ.468313.001 И1

Изм. Лист №  докум. Подп. Дата
Разраб.

Недогреев

Пульт управления

Лит.

Лист

Листов

Пров.

Никулин

выносной

О

1

2

8

Зав. сект.

Муругов

ВПУ

Н.контр.

Синцова

Инструкция по

Утв.

-

настройке и проверке

Инв. № подл.

Подп. и  дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

Формат А4



Справ. №



 Перв.  примен.

 МФИЛ.468313.001

М

ет

ро

ло

ги

че

ск

ая

 э

кс

пе

рт

из

а

























А

лё

ш

ин


background image

Настоящая   инструкция   предназначена   для   настройки   и   проверки   пульта

управления выносного ВПУ МФИЛ.468313.001 (далее – ВПУ).

При настройке ВПУ необходимо пользоваться схемой электрической

принципиальной МФИЛ.468313.001 Э3.

1

Общие указания

1.1 Настройку   ВПУ   необходимо   проводить   в   отапливаемых   помещениях   при

нормальных климатических условиях:

– температура окружающего воздуха (20

±

 5)

°

С;

– относительная влажность воздуха до 80 %;

– атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).

1.2 Проверку ВПУ проводить совместно с отделом контроля качества.

1.3 Перечень средств измерений и оборудования, необходимых при проведении

настройки и проверки, приведен в приложении А.

2

Меры безопасности

2.1 Технический   персонал,   осуществляющий   настройку   ВПУ,   должен   иметь

квалификационную   группу,   дающую   право   на   обслуживание   электроустановок

напряжением до 1000 В.

2.2 Установку, замену блоков и элементов ВПУ, подключение жгутов и кабелей

проводить только при отключенном питании.

2.3 При работе с ВПУ регулировщик должен находиться на резиновом коврике и

принять меры, исключающие случайный контакт с токоведущими частями ВПУ.

Лист

МФИЛ.468313.001 И1

3

Изм. Лист № докум. Подп. Дата

Инв

№ подл.

Подп. и  дата

Взам. инв.  №

Инв.  № дубл.

Подп.  и дата

Формат А4


background image

3

Подготовка к работе

3.1 До проведения настройки и проверки необходимо:

изучить настоящую инструкцию;

изучить эксплуатационную документацию ВПУ;

проверить наличие приборов и оборудования, необходимых при настройке и

проверке, согласно приложению А;

запрограммировать   микросхему  D1   модуля   МФИЛ.468351.007   через   разъем

ХР1   с   помощью   программатора   AVR   МФИЛ.421411.011   (далее   –   программатор)   в

соответствии   с     руководством   по   эксплуатации   МФИЛ.421411.011 РЭ   (раздел

"Использование по назначению"). Данные для настройки программатора:

файл, содержащий программу «VPU_485.hex»;

содержимое байтов сигнатуры процессора «1E, 95, 2»;

FUSE LOW=EF, FUSE HIGH=D9, FUSE EXTENDED=EF, LOCK=FF;

размер памяти программ 32 K;

размер памяти EEPROM 1 K;

размер страницы программ 128.

переписать на персональную электронную вычислительную машину (ПЭВМ)

программу «Test_VPU.exe».

3.2 Технологическое   оборудование   должно   быть   аттестованным,   средства

измерений должны иметь отметку о поверке.

4

Проверка модуля ВПУ

4.1 Собрать схему в соответствии с рисунком 1, используя вместо ВПУ модуль

ВПУ   МФИЛ.468351.007,   корпус   МФИЛ.301156.005   и   жгут     ЦАКТ.685622.065

(соединённые согласно МФИЛ.468313.001 Э3).

4.2 Проконтролировать наличие выходного напряжения +(5 ± 0,25) В на выводах

микросхемы D4:  7 "-Vout" и 6 "+Vout".

4.3 Проконтролировать наличие выходного напряжения +(5 ± 0,5) В на выводах

микросхемы D3:  3 "-Vout" и 4 "+Vout".

Лист

МФИЛ.468313.001 И1

4

Изм. Лист № докум. Подп. Дата

Инв

№ подл.

Подп. и  дата

Взам. инв.  №

Инв.  № дубл.

Подп.  и дата

Формат А4


background image

4.4 Выполнить проверку по 5.2… 5.26.

5

Проверка ВПУ

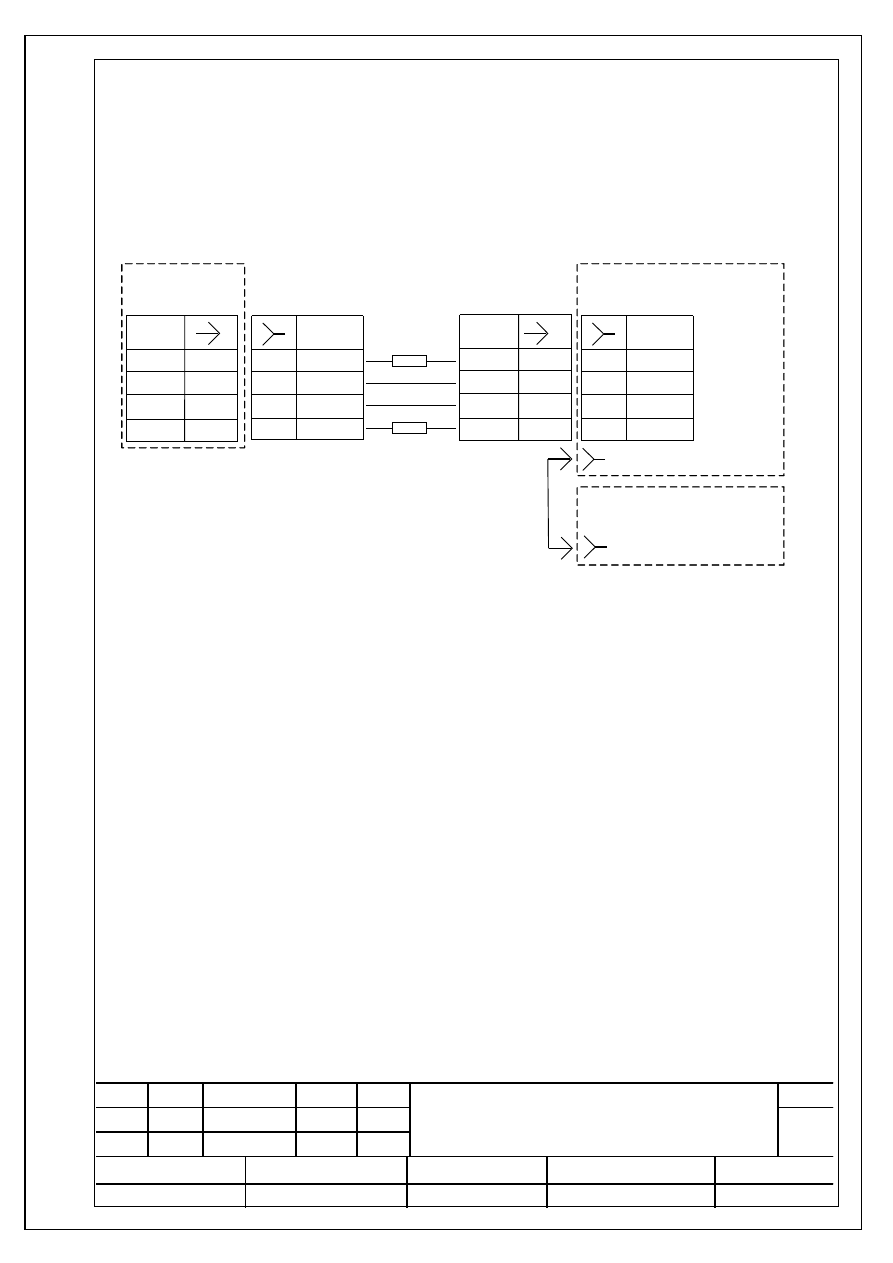

5.1 Собрать схему в соответствии с рисунком 1.

XS1         - розетка DB-9F;

XP1         - вилка DB-9M;

Монтаж цепей A и B вести медным проводом  с сечением токоведущей
жилы не менее 0,35 мм , длина проводников - 250 метров.

ВПУ

Цепь

+12В

"ДК"

-12В

1
3

4
9

B

A

Цепь

+12В

-12В

B

A

1
3

4
9

XS1

XP1

Цепь

+12В

-12В

1
3

4
9

B

A

Цепь

+12В

-12В

B

A

1
3

4
9

"ВПУ"

"USB"

"USB"

ПЭВМ

A1           - кабель USB03-06(USB AM-BM 1,8) Фирма "Defender";

A1

A2          - адаптер USB-RS485 ЦАКТ.468351.041.

A2

R1

R1, R2    - резистор С2-33-0,25 15 Ом;

R2

2

Рисунок 1

5.2 Запустить программу «Test_VPU.exe».

5.3 В окне программы флажок «Ручное управление» должен быть установлен.

5.4 Индикатор ВПУ  «РУЧНОЕ УПРАВЛЕНИЕ» должен мигать.

5.5 В окне программы нажать кнопку «Подключить».

5.6 Надпись кнопки должна измениться на «Отключить».

5.7 На ВПУ нажать кнопку S9 «РУЧНОЕ УПРАВЛЕНИЕ».

5.8 В окне программы индикатор «Ручное управление» должен изменить своё

состояние на «ВКЛЮЧЕНО», индикаторы ВПУ «РУЧНОЕ УПРАВЛЕНИЕ» и

«ВЫЗОВ ФАЗ РАЗРЕШЕН» должны светиться.

Лист

МФИЛ.468313.001 И1

5

Изм. Лист № докум. Подп. Дата

Инв

№ подл.

Подп. и  дата

Взам. инв.  №

Инв.  № дубл.

Подп.  и дата
