Алгоритм
работы
контроллера
УК
-4.1.
Контроллер
может
находиться
в
одном
из
следующих
состоянии
:
ОС
–
все
каналы
отключены
;
ЖМ
–
мигание
каналов
желтого
цвета
;
КК
–
горят
все
каналы
красного
цвета
;
Фаза
–
включена
какая
либо
фиксированная
фаза
,
всего
16
фаз
;
Программа
1...16 –
работа
по
одной
из
16
программ
.
Каждая
программа
представляет
собой
последовательность
тактов
.
Такт
определяется
номером
фазы
,
длительностью
фазы
и
длительностью
промтакта
после
фазы
.
Программы
не
зависят
друг
от
друга
и
могут
состоять
из
различного
чередования
фаз
и
их
длительностей
.
Каждая
программа
выполняется
последовательно
,
начиная
с
первого
такта
.
В
каждом
такте
контроллер
включает
силовые
каналы
согласно
структуре
фазы
,
соответствующей
данному
такту
,
и
удерживает
это
состояние
в
течение
времени
,
которое
равно
длительности
фазы
.
По
завершении
фазы
начинается
промтакт
.
Структура
силовых
каналов
в
промтакте
рассчитывается
автоматически
по
структурам
фаз
,
между
которыми
выполняется
данных
промтакт
.
По
завершении
последнего
такта
программы
контроллер
переходит
на
первый
такт
и
так
далее
работает
по
циклу
.
Источниками
этих
состояний
служат
следующие
устройства
,
которые
указаны
в
порядке
увеличения
приоритета
:
АПП
,
инженерный
пульт
,
детекторный
адаптер
,
сетевой
адаптер
,
ТВП
,
РУ
,
конфликт
.
Если
несколько
источников
посылают
команды
контроллеру
,
то
управление
получает
источник
с
наибольшим
приоритетом
.
АПП
управляет
работой
контроллера
согласно
суточному
графику
.
В
суточном
графике
указывается
в
какое
время
суток
контроллер
переключается
в
одно
из
своих
состояний
–
ОС
,
ЖМ
,
КК
,
АПП
1...16 (
Сигнальная
Программа
).
Суточный
график
составляется
для
каждого
дня
недели
.
Инженерный
пульт
управляет
работой
контроллера
,
переводя
его
в
одно
из
состояний
:
ОС
,
ЖМ
,
КК
.
А
так
же
позволяет
производить
точные
настройки
и
диагностику
ДК
.
Ручное
управление
осуществляется
с
помощью
выносного
пульта
управления
последовательного
или
параллельного
типа
,
которое
установлено
на
перекрестке
.
С
его
помощью
можно
перевести
контроллер
в
состояние
:
ОС
,
ЖМ
,
Фаза
1...4 (
ВПУ
–
параллельного
типа
);
ОС
,
ЖМ
,
КК
,
Фаза
1...16 (
ВПУ
-
последовательного
типа
).
ТВП
(
все
версии
до
ПЗУ
4.2.0)
типа
осуществляет
управление
контроллером
при
нажатии
пешеходом
кнопки
на
табло
вызова
пешехода
,
который
установлен
непосредственно
на
перекрестке
.
После
нажатия
кнопки
ТВП
загорается
лампа
ЖДИТЕ
на
табло
пешехода
.
При
этом
контроллер
продолжает
свою
работу
по
одной
из
программ
1...16
и
только
по
завершении
последнего
такта
переходит
на
фазу
ТВП
.
Отработав
фазу
ТВП
контроллер
опять
возвращается
в
первый
такт
той
программы
,
в
которой
он
находился
до
вызова
программы
ТВП
.
ТВП
(
начиная
с
версии
ПЗУ
4.2.0)
осуществляет
управление
контроллером
при
нажатии
пешеходом
кнопки
на
табло
вызова
пешехода
,
который
установлен
непосредственно
на
перекрестке
.
После
нажатия
кнопки
ТВП
загорается
лампа
ЖДИТЕ
на
табло
пешехода
.
При
этом
контроллер
продолжает
свою
работу
до
наступления
фазы
АПП
в
которую
вживляется
фаза
ТВП
после
чего
в
фазе
АПП
включаются
направления
фазы
ТВП
.
Отработав
фазу
ТВП
контроллер
продолжает
выполнять
программу
АПП
,
при
этом
длительность
программы
не
меняется
.
ВНИМАНИЕ
!
Начиная
с
версии
ПЗУ
4.2.1
для
каждой
фазы
задаётся
индивидуальный
т
.
минимум
выполнения
фазы
,
необходимо
верно
рассчитать
т
.
минимум
фазы
АПП
в
которую
внедряется
фаза
ТВП
.
Т
.
минимум
фазы
АПП
должен
быть
меньше
или
равен
(
т
.
фазы
АПП
-
т
.
пром
АПП
–
т
.
фазы
ТВП
)
Начиная
с
версии
ПЗУ
4.2.2
поддерживается
ввод
32-
ух
направлений
.
Для
дополнительных
16-
ти
направлений
в
ДК
не
реализован
интерфейсный
обратный
отсчёт
,
а
так
же
не
реализуется
привязка
к
детекторам
транспорта
.
Сетевой
адаптер
управляет
работой
контроллера
по
командам
,
приходящим
из
АСУДД
.
ИНСТРУКЦИЯ
ПОЛЬЗОВАТЕЛЯ
АРМ
ИНЖЕНЕРА
-
ПРОЕКТИРОВЩИКА
СОД
№
док
.
№
экз
.
Подпись
Дата
ИНСТРУКЦИЯ
ПОЛЬЗОВАТЕЛЯ
логотип
Отв
.
Разработчик
Сапьянов
В
.
Страница
7
Утвердил
Архестов
Р
.
АВТОМАТИЗИРОВАННОЕ
РАБОЧЕЕ
МЕСТО
ИНЖЕНЕРА
-
ПРОЕКТИРОВЩИКА
СОД
Страниц
31
Детекторный
адаптер
управляет
состоянием
контроллера
в
реальном
режиме
времени
в
зависимости
от
интенсивности
транспортных
средств
на
перекрестке
,
которая
рассчитывается
с
помощью
специальных
устройств
–
детекторов
транспортных
средств
.
Если
контроллер
работает
под
управлением
любого
источника
кроме
источника
-
КОНФЛИКТ
,
то
он
производит
постоянно
контроль
силовых
цепей
для
определения
конфликтных
ситуаций
:
конфликта
"
красного
"
и
конфликта
"
зеленого
".
Конфликт
"
красного
"
может
произойти
из
-
за
:
обрыва
в
силовых
кабелях
;
перегорания
ламп
или
групп
ламп
;
выхода
из
строя
силовых
ключей
в
каналах
,
помеченных
как
"
красные
".
Конфликт
"
зеленого
"
происходит
при
замыкании
силовых
кабелей
или
неисправности
силовых
ключей
(
пробой
тиристоров
)
в
каналах
,
помеченных
как
"
зеленые
".
При
обнаружении
контроллером
конфликтной
ситуации
он
устанавливается
в
состояние
ОС
или
ЖМ
,
в
зависимости
от
вида
неисправности
.
Это
означает
,
что
если
обнаружен
конфликт
"
красного
",
то
контроллер
работает
по
программе
ЖМ
,
если
обнаружен
конфликт
"
зеленого
",
то
контроллер
устанавливается
в
режим
ОС
.
Работая
под
управлением
источника
-
КОНФЛИКТ
контроллер
производит
проверку
силовых
цепей
через
каждые
две
минуты
.
Если
в
результате
этой
проверки
будет
обнаружено
отсутствие
конфликтной
ситуации
,
то
контроллер
перейдет
в
нормальную
работу
под
управлением
других
источников
.
В
противном
случае
контроллер
останется
работать
в
одном
из
состояний
ОС
или
ЖМ
Источник
-
КОНФЛИК
имеет
наивысший
приоритет
.
Поэтому
,
если
контроллер
управляется
от
данного
источника
,
то
команды
других
источников
игнорируются
.
При
включении
контроллер
может
работать
в
одном
из
состояний
:
Программа
1...16,
ЖМ
,
ОС
,
КК
.
Состояние
и
длительность
работы
контроллера
при
включении
задается
с
помощью
пункта
меню
Работа
-
Суточный
график
и
включение
контроллера
.
После
истечения
заданной
длительности
контроллер
переходит
в
работу
от
источника
АПП
и
начинает
работать
по
программе
,
соответствующей
текущему
суточному
времени
,
согласно
суточному
графику
.
Состав
файловой
системы
После
установки
(
инсталляции
)
программы
"
Светофорный
пост
"
образуется
следующая
файловая
структура
на
диске
:
SVP_WIN\SVP4.CHM -
Данные
,
относящиеся
к
информационной
системе
"
помощи
";
SVP_WIN\SVP4.EXE -
Основной
,
исполняемый
модуль
программы
"
Светофорный
пост
";
SVP_WIN\
Инструкция
пользователя
АРМ
инженера
-
проектировщика
СОД
.doc –
данный
документ
.
После
компиляции
файла
СОД
,
в
подкаталоге
SVP_WIN\HEX\
образуется
еще
один
из
файлов
:
*.HEX - ASCI
файл
для
программатора
.
*.BIN –
двоичный
файл
для
программатора
.
ИНСТРУКЦИЯ
ПОЛЬЗОВАТЕЛЯ
АРМ
ИНЖЕНЕРА
-
ПРОЕКТИРОВЩИКА
СОД
№
док
.

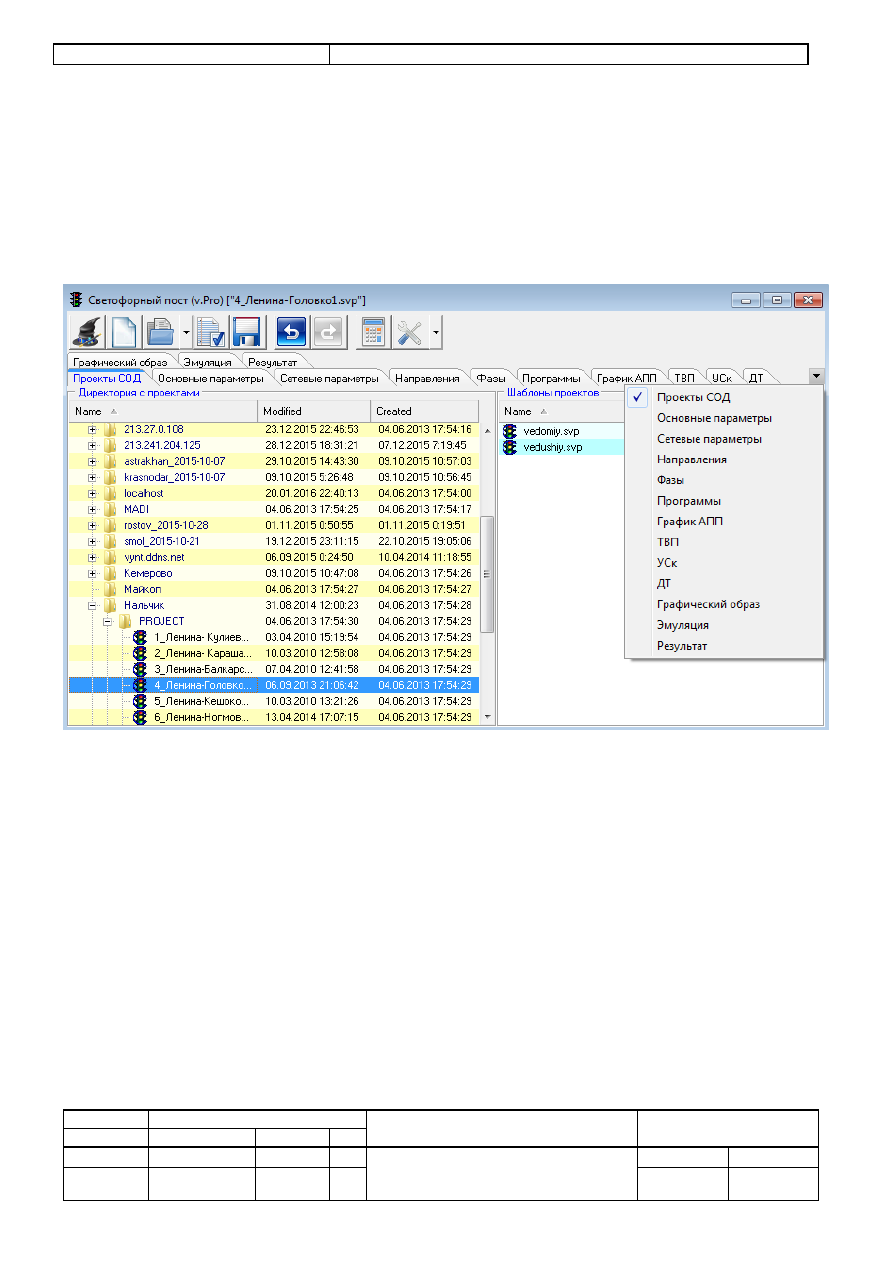

Оконный
интерфейс
Взаимодействие
пользователя
с
программой
"
Светофорный
пост
"
осуществляется
посредством
стандартного
оконного
интерфейса
.
Этот
интерфейс
предполагает
следующее
:
после
загрузки
программы
активизируется
главное
окно
,
в
верхней
части
которого
располагается
панель
с
кнопками
быстрого
доступа
к
основным
функциям
;
в
заголовке
окна
выводится
имя
программы
и
открытого
файла
СОД
;
после
выбора
какой
-
либо
вкладки
активизируется
рабочий
экран
,
который
служит
для
просмотра
,
ввода
и
редактирования
информации
,
а
также
для
выполнения
других
служебных
функций
.
Рабочий
экран
состоит
из
следующих
объектов
:
поля
ввода
-
служат
для
ввода
данных
,
например
:
номер
такта
,
длительность
и
др
.
некоторые
поля
связаны
с
элементом
,
отображаемым
в
виде
кнопок
со
стрелками
направленными
вверх
и
вниз
соответственно
при
активации
такого
поля
(
при
получении
фокуса
ввода
)
изменить
значение
этого
поля
можно
при
помощи
клавиш
на
клавиатуре
со
стрелками
и
/
или
колеса
мыши
(
если
таковое
имеется
).
панель
с
кнопками
быстрого
доступа
к
основным
функциям
так
же
видоизменяется
в
зависимости
от
выбранной
в
данный
момент
вкладки
.
№
экз
.
Подпись
Дата
ИНСТРУКЦИЯ
ПОЛЬЗОВАТЕЛЯ
логотип
Отв
.
Разработчик
Сапьянов
В
.
Страница
8
Утвердил
Архестов
Р
.
АВТОМАТИЗИРОВАННОЕ
РАБОЧЕЕ
МЕСТО
ИНЖЕНЕРА
-
ПРОЕКТИРОВЩИКА
СОД
Страниц
31
ИНСТРУКЦИЯ
ПОЛЬЗОВАТЕЛЯ
АРМ
ИНЖЕНЕРА
-
ПРОЕКТИРОВЩИКА
СОД
№
док
.

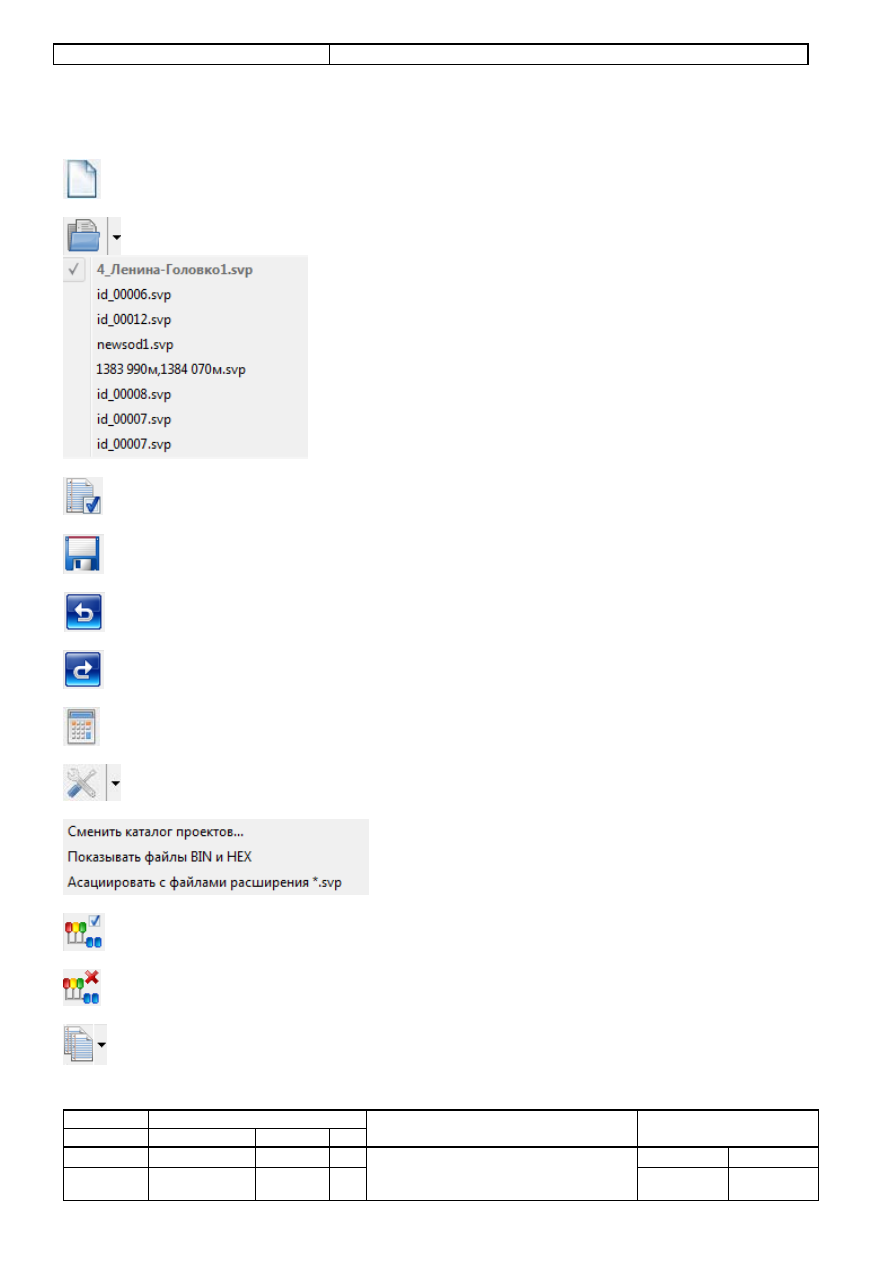

Кнопки
панели
управления
Создать
новый
(
пустой
)
проект
СОД
Выбор
,
ранее
открытого
или
имеющегося
на
диске
файла
проекта
СОД
Сохранить
текущие
изменения
в
связанном
проекте
СОД
Сохранить
текущий
проект
СОД
на
диске
под
новым
именем
.
Отмена
последней
операции
Повторение
последней
отмененной
операции
Вызов
стандартного
системного
«
калькулятора
»
Загрузка
/
сохранение
настроек
для
текущей
вкладки
Автоматическое
формирование
уставок
ЖМ
,
КК
,
Конфликт
ЖМ
и
Конфликт
Красного
Очистка
уставок
ЖМ
,
КК
,
Конфликт
ЖМ
и
Конфликт
Красного

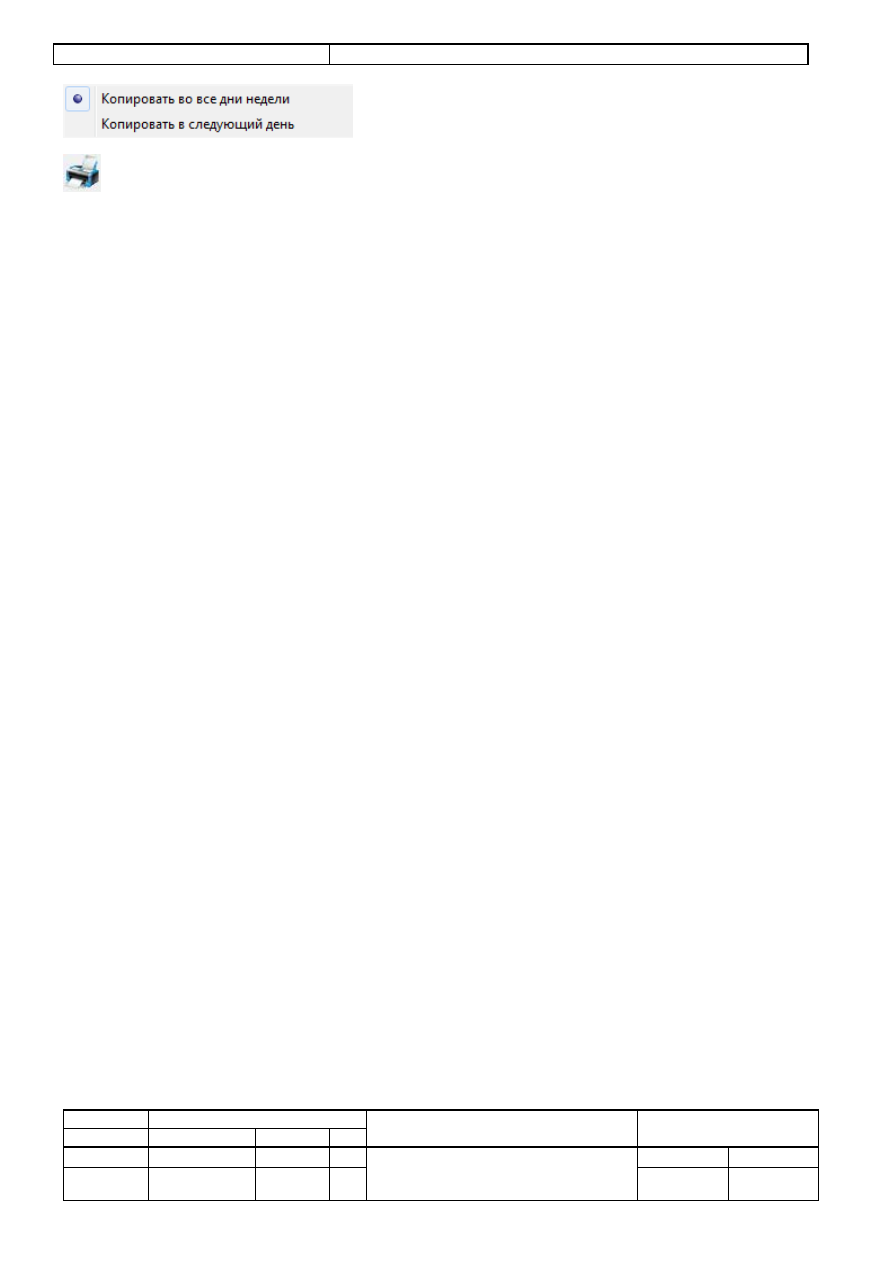

Копирование
текущего
суточного
графика
в
следующий
день
или
во
все
дни
недели
№
экз
.
Подпись
Дата
ИНСТРУКЦИЯ
ПОЛЬЗОВАТЕЛЯ
логотип
Отв
.
Разработчик
Сапьянов
В
.
Страница
9
Утвердил
Архестов
Р
.
АВТОМАТИЗИРОВАННОЕ
РАБОЧЕЕ
МЕСТО
ИНЖЕНЕРА
-
ПРОЕКТИРОВЩИКА
СОД
Страниц
31
ИНСТРУКЦИЯ
ПОЛЬЗОВАТЕЛЯ
АРМ
ИНЖЕНЕРА
-
ПРОЕКТИРОВЩИКА
СОД
№
док
.
Вывод
на
печатающее
устройство
№
экз
.
Подпись
Дата
ИНСТРУКЦИЯ
ПОЛЬЗОВАТЕЛЯ
логотип
Отв
.
Разработчик
Сапьянов
В
.
Страница
10
Утвердил
Архестов
Р
.
АВТОМАТИЗИРОВАННОЕ
РАБОЧЕЕ
МЕСТО
ИНЖЕНЕРА
-
ПРОЕКТИРОВЩИКА
СОД
Страниц
31
