НИР, проводимая в рамках данного дипломного проекта, является достаточно сложной и может быть спланирована с помощью сетевого графика. В основе построения сетевого графика лежит распределение работ по этапам и видам и оценка ожидаемой трудоемкости их выполнения. Сетевой график данного научного исследования строится на основе перечня работ, приведенного в таблице 3 (приложение Б).

Таблица 3 – Продолжительность отдельных видов работ

Вид работ	Код	Продолжительность дней
Составление технического задания на НИР	1-2	3
Утверждение технического задания на НИР	2-3	2
Сбор и изучение научно-технической литературы, нормативно-технической документации, проведение патентных исследований	3-4	6
Составление аналитического обзора состояния вопросов по теме	3-5	8
1 Продолжение таблицы 3	2	3
Определение возможных направлений решения задач, поставленных в техническом задании	3-6	4
Поиск методов решения поставленной задачи	4-7	4
Выбор метода решения поставленной задачи	7-8	2
Разработка общей методики проведения исследования	8-9	4
Составление промежуточного отчета	9-10	2
Изучение конструкции привода	10-11	4
Изучение уравнений, описывающих процессы в приводе	11-12	6
Обоснование допущений	12-13	6
Изучение и анализ физических процессов, происходящих в приводе	11-14	4
Математическое описание процессов в приводе	14-15	5
Расчет статических характеристик привода	15-16	5
Расчет динамических характеристик привода	15-17	2
Расчет привода как системы с распределенными параметрами	16-18	4
Векторно – энергетический расчет	18-19	8
Составление промежуточного отчета	19-20	10
Оценка полноты решения поставленной задачи	20-21	2
Анализ результатов расчета	21-22	4
Выводы по полученным результатам	21-23	2
Оформление пояснительной записки	21-24	5
Оформление чертежей	23-25	5
Оценка результатов выполнения НИР в целом	25-26	4

7.4 Расчет сетевого графика

Для расчёта параметров графическим методом события сетевого графика разбивают, как показано на рисунке 17, на 4 сектора, в которых указываются их параметры.

i – начальное событие ;

j – конечное событие ;

t _{pi (j)} – ранний срок свершения события ;

t _{ni (j)} – поздний срок свершения события ;

R _{i (j)} – резерв времени события ;

---

t _{i –j} – продолжительность события ;

R_{n (i –j)} – полный резерв времени работы ;

R _{c(i –j)} – свободный резерв времени работы .

Рисунок 17 - Параметры сетевого графика

Расчёты параметров производятся непосредственно на графике. Для проведения расчётов параметров сетевого графика необходимо сначала определить продолжительность всех работ. Продолжительность работ определяется из таблицы 3.

7.4.1 П о р я д о к о п р е д е л е н и я р а н н и х с р о к о в с в е р ш е н и я с о б ы т и й. Ранний срок свершения исходного события принимается равным нулю. Расчёт раннего срока свершения любого предыдущего последующего события t_pj, то есть. значение левого сектора любого события ведут от исходного события (I) до данного (J) по максимальному пути, или ранний срок свершения любого последующего события t_pj определяется суммой раннего срока свершения предшествующего события и продолжительности по максимальному пути:

t_pj = t[ L_max (I – J) ] (111)

Ранний срок свершения завершающего события определяет срок окончания всех работ.

7.4.2 О п р е д е л е н и е п о з д н и х с р о к о в с в е р ш е н и я с о б ы – т и й. Поздних сроков свершения событий (t _n) начинается с завершающего события (J), к исходному, то есть. с конца графика и ведётся в обратном порядке, то есть справа налево, по максимальному из путей, проходящему через данное событие.

Если событие в момент (t _n) , оно попало в критическую зону и последующие за ним работы должны находиться под таким же отдельным контролем, как и работы критического пути.

t _n является разностью между положительностями критического пути и максимального из последующих за данным событием путей, то есть

t _nj = t (L_кр) - t[ L_max (I – J) ] (112)

Резерв времени события R_i определяется как разность между поздним t_nj и t_pj сроками свершения события:

R_j = t_nj - t_pj (113)

Полный резерв времени работы определяется путём вычитания из значения правого сектора конечного события работы суммы значений левого сектора начального события данной работы и её продолжительности, то есть:

R_n (i –j) = t_nj - t_pi – t _ij (114)

Использование полного резерва любой работы приведёт к тому, что данная работа переместится на критический путь.

Частный (свободный) резерв для любой работы определяется вычитанием из значения любого сектора конечного события этой работы, суммы значений левого сектора начального события и продолжительности работы, то есть

R_{с (i –j)} = t_рj - t_pi – t _{i – j} (115)

Использование частного резерва работы приведёт к изменению ранних сроков начала последующих работ.

При расчёте значений резервов следует помнить, что работы, лежащие на критическом пути, резервов не имеют, т.е. значения их равны нулю.

Критический путь – это наиболее протяжённая по времени цепочка работ, ведущих от исходного события (I) к завершающему (J), то есть

T (L_кр ) =  _{(ij) max}

7.5 Определение плановой себестоимости математической модели

---

Определение затрат на НИР производится путем составления калькуляции плановой себестоимости. В плановую себестоимость проведения данной научно-исследовательской работы включаются следующие статьи затрат: основная заработная плата, дополнительная заработная плата, отчисления на социальное страхование, накладные расходы.

В статью «Основная заработная плата» входит основная заработная плата научных сотрудников, инженерно-технических работников непосредственно занятых выполнением НИР. Исходными данными для расчета основной заработной платы является трудоемкость отдельных видов работ по категориям работающих в соответствии с данными таблицы 3 и должностные оклады сотрудников, занятых в НИР. Должностные оклады старшего научного сотрудника и инженера приведены в таблице 4.

Расчет основной заработной платы представлен в таблице 5. При расчете использовалась величина средней заработной платы (ставки) за один рабочий день. Дневная ставка определяется для каждой категории работающих, исходя из месячного должностного оклада и количества рабочих дней в месяце.

Таблица 4 – Должностные оклады сотрудников

Наименование должности	Месячный оклад (в среднем), руб
Старший научный сотрудник	3800
Младший научный сотрудник	2450

Таблица 5 – Расчет основной заработной платы

Вид работ	Трудоемкость, Человеко-дни		Дневная ставка, рубли		Основная заработная плата, рубли
	мл. науч. сотр.	ст. науч. сотр.	мл. науч. сотр.	ст. науч. сотр.	мл. науч. сотр.	ст. науч. сотр.
1	2	3	4	5	6	7
Составление технического задания на НИР	-	2	-	145	-	290
Утверждение технического задания на НИР	-	2	-	145	-	290
Сбор и изучение научно-технической литературы, нормативно-технической документации, проведение патентных исследований	8	-	98	-	784	-
Составление аналитического обзора состояния вопросов по теме	2	2	98	145	196	290
Определение возможных направлений решения задач, поставленных в техническом задании	2	2	98	145	196	290
Поиск методов решения поставленной задачи	-	2	-	145	-	290
Выбор метода решения поставленной задачи	2	2	98	145	196	290
Разработка общей методики проведения исследования	2	-	98	-	196	-
Составление промежуточного отчета	2	2	98	145	196	290
Изучение конструкции привода	4	2	98	145	392	290
Изучение уравнений, описывающих процессы в приводе	6	-	98	-	588	-
Обоснование допущений	4	-	98	-	392	-
Изучение и анализ физических процессов, происходящих в приводе	5	-	98	-	490	-
1	2	3 Продолжение таблицы 5	4	5	6	7
Математическое описание процессов в приводе	4	1	98	145	392	145
Расчет статических характеристик привода	2	-	98	-	196	-
Расчет динамических характеристик привода	1	1	98	145	98	145
Расчет привода как системы с распределенными параметрами	2	2	98	145	196	290
Векторно – энергетический расчет	7	1	98	145	686	145
Составление промежуточного отчета	10	-	98	-	980	-
Оценка полноты решения поставленной задачи	1	1	98	145	98	145
Анализ результатов расчета	2	2	98	145	196	290
Выводы по полученным результатам	1	1	98	145	98	145
Оформление пояснительной записки	4	-	98	-	392	-
Оформление чертежей	5	-	98	-	490	-
Оценка результатов выполнения НИР в целом	2	2	98	145	196	290
Суммарная заработная плата					11255	3915

---

В статью «Дополнительная заработная плата» входят выплаты предусмотренные законодательством за непроработанное время. В научных учреждениях дополнительная заработная плата составляет 10…12% от основной [39].

В статью «Отчисления на социальное страхование» входят отчисления на оплату перерывов в работе по временной нетрудоспособности. Размер отчислений на социальное страхование определятся в процентах от суммы основной и дополнительной заработной платы работников, непосредственно выполняющих НИР. В научных учреждениях отчисления на социальное страхование составляют 35,6% от суммы основной и дополнительной заработной платы [39].

В статью "Накладные расходы" включаются расходы на управление и хозяйственное обслуживание. По этой статье учитываются заработная плата аппарата управления и общехозяйственных служб, затраты на содержание и текущий ремонт зданий, амортизационные отчисления на их полное восстановление и капитальный ремонт, расходы по охране труда, изобретательству и рационализаторству. Величина накладных расходов составляет 120 от основной заработной платы инженера и старшего научного сотрудника.

На основании полученных данных по отдельным статьям затрат составим калькуляцию плановой себестоимости в целом на НИР. Результаты сведем в таблицу 6.

Таблица 6 - Калькуляция плановой себестоимости НИР

Статья затрат	Сумма, руб
Основная заработная плата	15170
Дополнительная заработная плата	1820
Отчисления на социальное страхование	5460
Накладные расходы	17630
Итого	40080

7.6 Определение лимитной цены выполнения расчета характеристик следящего привода

Для поисковых НИР лимитная цена Ц_л , руб:

(116)

где С_п – плановая себестоимость НИР, руб;

Ф_зп – заработная плата сотрудников, руб;

Н_р – нормативная рентабельность, %;

k – коэффициент, учитывающий заработную плату обслуживающих и управленческих подразделений.

Принимаем Н_р = 10%, К = 1. Тогда лимитная цена, руб:

Р
ассчитаем величину минимальной плановой прибыли научно-исследовательской работы П, руб:

П = Ц_Л – С_П = 41597 –40080 = 3012

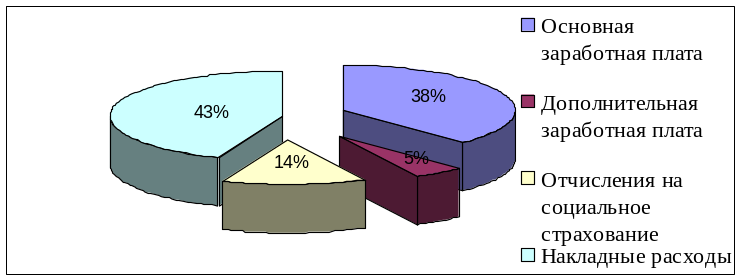

Рисунок 18 – Доли калькуляции плановой себестоимости

НДС берется равным 20% от цены.

Отыщем значение НДС в рублях:

(руб) (117)

Получим :

(руб) (118)

Тогда плановая прибыль будет равна:

(руб) (119)

Найдем чистую прибыль по формуле :

, (120)

где Н_П – налог от прибыли в рублях, определяемый как 35 % от плановой прибыли.

В данном случае Н_П будет равен :

(руб) (121)

Тогда чистая прибыль будет равна:

(руб) (122)

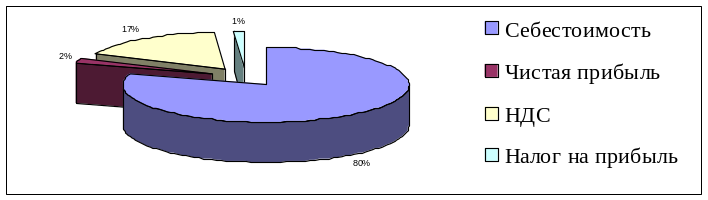

Структура цены приведена на рисунке 19.

Рисунок 19 – Структура цены НИР

7.7 Определение комплексного эффекта от проведения НИР

Результатом НИР является достижение научного, научно-технического, экономического или социального эффекта.

Научный эффект характеризует получение новых научных знаний и отражает прирост информации, предназначенной для внутринаучного потребления. Научно-технический эффект характеризует возможность использования результатов выполняемых исследований в других НИР и обеспечивает получение информации, необходимой для создания новой техники. Экономический эффект характеризуется выраженной в стоимостных показателях живого и овеществленного труда в общественном производстве, полученной при использовании результатов прикладных НИР. Социальный эффект проявляется в улучшении условий труда, повышение экологических характеристик, развития здравоохранения, культуры, науки, образования.

---

Оценка социального эффекта НИР должна производиться на основе долгосрочного прогноза. Особое значение имеет прогноз для фундаментальных и поисковых исследований, так как масштабы их социальной эффективности значительно выше, чем прикладных исследований.

При выполнении технико-экономических расчетов данного раздела может производиться количественная оценка, или осуществляться качественный анализ. Количественную оценку, научного эффекта целесообразно производить путем расчета научной результативности, научно-технического эффекта - научно-технической результативности. Качественный анализ возможных видов эффекта НИР состоит в сопоставлении преимуществ и недостатков полученных результатов на основе оценок "выше-ниже", "лучше-хуже", "больше-меньше" и т.д.

Оценка научной и научно-технической результативности для фундаментальных и поисковых НИР производится с помощью коэффициентов, рассчитываемых по формулам:

(123)

(124)

где - коэффициент значимости i - го фактора, используемого для оценки;

- коэффициент достигнутого уровня i - го фактора;

n,m - количество факторов.

В качестве факторов при оценке научной результативности могут быть приняты: новизна полученных или предполагаемых результатов; глубина научной проработки; степень вероятности успеха (при незавершенности работы). В качестве факторов при оценке научно-технической результативности могут применяться: перспективность использования; масштаб реализации; завершенность полученных результатов.

По каждому из факторов экспертным путем устанавливается числовое значение коэффициента значимости. При этом сумма коэффициентов значимости по всем факторам должна быть равна единице. Коэффициент достигнутого уровня фактора также устанавливается экспертным путем, а его числовое значение определяется с учетом качества признака фактора и его характеристики. При этом величина 1. Максимально возможное значение k н.р. и k н.т.р равно единицы. Чем ближе значение k н.р. и k н.т.р к единице, тем выше научная и научно-техническая результативность проводимой НИР. Факторы, влияющие на количественную оценку научной и научно-технической результативности, сведены в таблице и таблице.

Таблица 7 - Характеристики факторов и признаков научной результа­тивности проводимой НИР

Фактор научной результативности	Коэффициент значимости фактора	Качество фактора	Характеристика фактора	Коэффициент достигнутого уровня
Новизна полученных результатов	0,5	Среднее	Установлены некоторые закономерности, позволяющие создать принципиально новые виды техники	0,7
Глубина научной проработки	0,35	Средняя	Сложность теоретических расчетов невысока, результаты проверены на ограниченном количестве экспериментов	0,6
Степень вероятности успеха	0,15	Умеренная	Поставленные задачи теоретически и технически осуществимы	0,7

---
