5 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ РАСЧЕТА ПАРАМЕТРОВ ИМПУЛЬСНОГО ЭНЕРГЕТИЧЕСКОГО ВОЗДЕЙСТВИЯ НА ЖИДКОСТИ
Целью данного дипломного проекта является изучение энергетических воздействий, расчет физико-химических эффектов, вызываемых ими, разработка на основании полученных соотношений методики инженерного расчета устройств с импульсным энергетическим воздействием на жидкости.
Использование импульсных энергетических воздействий получило широкое применение в промышленности. С его помощью можно существенно интенсифицировать основные технологические процессы и в ряде случаев получить качественно новые показатели. В данном дипломном проекте рассматривается электрическое воздействие на жидкости, в результате которого возникает сложный комплекс явлений, и его влияние на процесс диспергирования.
Проведенная научно-исследовательская работа относится к поисковым, так как направлена на анализ результатов фундаментальных исследований ЭГД эффекта и вызываемого им эффекта кавитации с целью установления путей использования этих явлений и закономерностей в процессе диспергирования.
5.1 Определение трудоемкости выполнения НИР
Для определения трудоемкости выполнения научно-исследовательской работы необходимо составить перечень основных этапов и всех видов работ, которые должны быть выполнены.
Таблица 5.1 — Распределение работ по этапам, видам и должностям исполнителей
|
Этап проведения НИР |
Вид работ |
Должность исполнителя |
|
1 |
2 |
3 |
|
Разработка технического задания |
1.Составление и утверждение ТЗ |
Старший научный сотрудник |
Продолжение таблицы 5.1
|
1 |
2 |
3 |
|
Выбор направления исследования
|
2. Сбор и изучение научно-технической литературы, научно-технической документации и других материалов 3. Проведение патентных исследований. 4. Составление аналитического обзора состояния вопросов по теме 5. Формулировка возможных направлений решения задач, поставленных в ТЗ НИР и их сравнительная оценка 6.Выбор и обоснование принятого направления проведения исследования. 7.Разработка общей методики проведения исследований. |
Младший научный сотрудник
Младший научный сотрудник Младший научный сотрудник
Младший научный сотрудник
Старший научный сотрудник, младший научный сотрудник Младший научный сотрудник |
|
Теоретические исследования |
8. Обзор энергетических воздействий и физико-химических эффектов, вызываемых ими. 9. Расчет физико-химических эффектов при электрическом воздействии на жидкости. 10. разработка методики инженерного расчета устройств с импульсным энергетическим воздействием на жидкости. 11. Основные рекомендации. |
Младший научный сотрудник Младший научный сотрудник Младший научный сотрудник Младший научный сотрудник |
|
Обобщение и оценка результатов исследования
|
12.Составление технико-экономического обоснования 13.Составление отчета по безопасности жизнедеятельности. 14.Оценка полноты решения поставленных задач 15.Разработка рекомендаций по использованию результатов проведения НИР 16.Формулировка требований для ТЗ на последующие НИР и ОКР. 17. Оформление пояснительной записки 18.Рассмотрение результатов разработки и прием работы в целом |
Младший научный сотрудник Младший научный сотрудник Младший научный сотрудник Младший научный сотрудник Старший научный сотрудник Младший научный сотрудник Старший научный сотрудник |

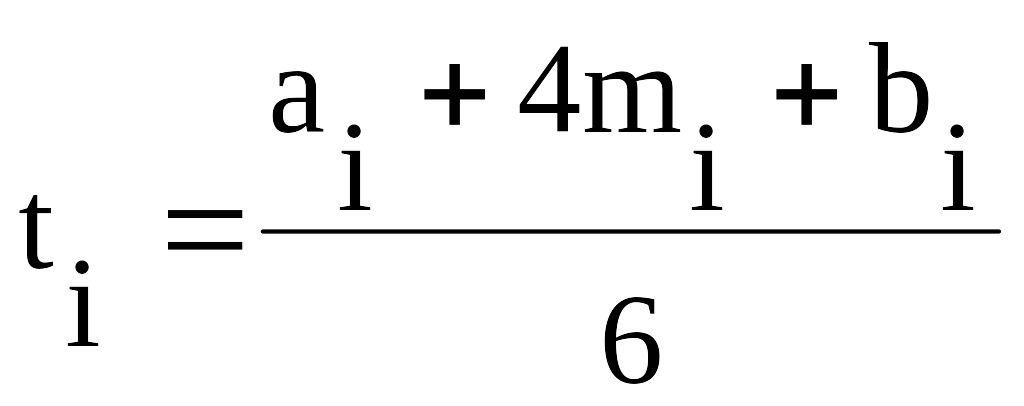

Трудоемкость выполнения НИР определяется по сумме трудоемкости этапов и видов работ, оцениваемых экспертным путем в человеко-днях, и носит вероятностный характер, так как зависит от множества трудно учитываемых факторов, поэтому применяются оценки минимально возможной трудоемкости выполнения отдельных видов работ – аi, максимально возможной – bi, и наиболее вероятной – mi. По этим величинам оценивается ожидаемое значение трудоемкостей – ti и их дисперсий – Di по следующим формулам
,
(5.1)
.
(5.2)
Таблица 5.2 –Оценка трудоемкости отдельных видов работ
|
Этап проведения НИР |
Вид работы |
Оценка трудоемкости |
Расчетные величины |
|||
|
ai |
mi |
bi |
ti |
Di |
||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Разработка технического задания |
1. Составление и утверждение ТЗ |
1 |
2 |
3 |
2 |
0,11 |
|
Выбор направления исследований
|
2. Сбор и изучение научно-технической литературы, научно-технической документации и других материалов 3. Проведение патентных исследований. 4. Составление аналитического обзора состояния вопросов по теме 5. Формулировка возможных направлений решения задач, поставленных в ТЗ НИР и их сравнительная оценка 6.Выбор и обоснование принятого направления проведения исследования. 7.Разработка общей методики проведения исследований. |
4
2
1
1
1
3 |
5
3
2
2
1
4 |
6
4
3
3
2
5 |
5
3
2
2
1
4 |
0,11
0,11
0,11
0,11
0,028
0,11 |
|
Теоретические исследования |
8. Обзор энергетических воздействий и физико-химических эффектов, вызываемых ими. 9. Расчет физико-химических эффектов при электрическом воздействии на жидкости. |
8
12
|
10
15
|
12
17
|
10
15
|
0,44
0,69
|
Продолжение таблицы 5.2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
|
10. разработка методики инженерного расчета устройств с импульсным энергетическим воздействием на жидкости. 11. Основные рекомендации. |
12
2 |
15
3 |
17
4 |
15
3 |
0,69
0,11 |
|
Обобщение и оценка результатов исследования
|
12.Составление технико-экономического обоснования 13.Составление отчета по безопасности жизнедеятельности. 14.Оценка полноты решения поставленных задач |
4 4 1 |
5 5 2 |
6 6 3 |
5 5 2 |
0,11 0,11 0,11 |
|
|
15.Разработка рекомендаций по использованию результатов проведения НИР 16.Формулировка требований для ТЗ на последующие НИР и ОКР. 17. Оформление пояснительной записки 18.Рассмотрение результатов разработки и прием работы в целом |
2 1 2 1 |
3 1 3 1 |
4 2 4 2 |
3 1 3 1 |
0,11 0,028 0,11 0,028 |

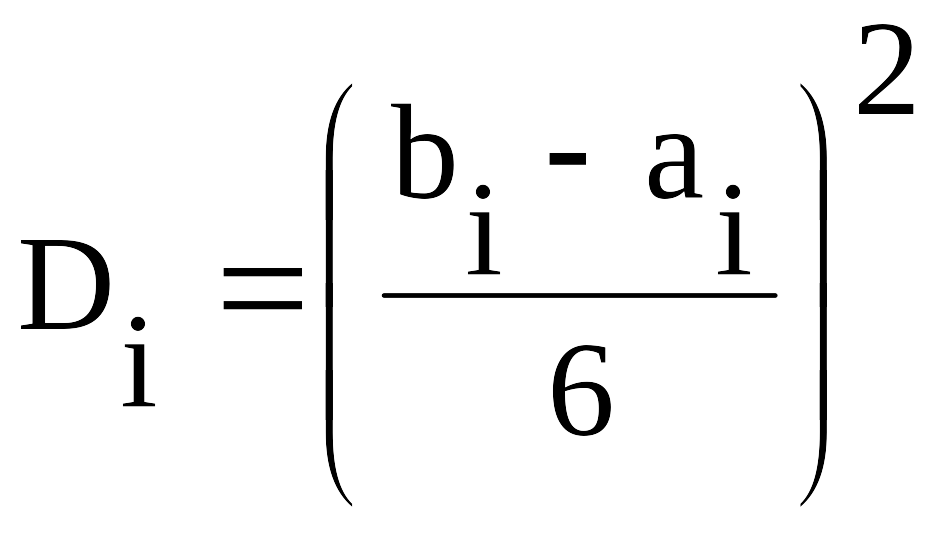

Дисперсия характеризует степень неопределенности выполнения работы за ожидаемое время Тi. Если разброс между аi и bi мал, то степень достоверности того, что работа будет выполнена точно в срок, велика. Если bi существенно больше аi, то дисперсия велика, то есть степень достоверности выполнения работы в установленный срок мала.
5.2 Построение ленточного графика.
Одной из основных целей планирования НИР является определение общей продолжительности их проведения.
Наиболее удобным, простым и наглядным изображением этого является ленточный график. Он представляет собой таблицу, где перечислены наименования видов работ, должности исполнителей, трудоемкость, численность исполнителей, длительность выполнения каждого вида работ. Продолжением таблицы является график, отражающий продолжительность каждого вида работ в виде отрезков времени, которые располагаются в соответствии с последовательностью выполнения работ.
График разрабатываемого дипломного проекта приведен в таблице 3. Временная шкала разбита на десятидневки.
Продолжительность каждой работы
,
(5.3)
где Тi – продолжительность работы, дн.;
ti - трудоемкость работ, чел.-дню;
Чi - численность исполнителей, чел.
Таблица 5.3 - Ленточный график проведения НИР
|
Вид работ |
Трудоемкость |
Кол-во исполнителей |
Длительность работы |
Продолжительность работы, пятидневка |
|||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
1. Составление и утверждение ТЗ |
2 |
1 |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2. Сбор и изучение научно-технической литературы, научно-технической документации и других материалов 3. Проведение патентных исследований. 4. Составление аналитического обзора состояния вопросов по теме 5. Формулировка возможных направлений решения задач, поставленных в ТЗ НИР и их сравнительная оценка 6.Выбор и обоснование принятого направления проведения исследования. 7.Разработка общей методики проведения исследований. |
5 3 2 2 1 4 |
1 1 1 1 1 2 |
5 3 2 2 1 2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Продолжение таблицы 5.3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
8. Обзор энергетических воздействий и физико-химических эффектов, вызываемых ими. 9. Расчет физико-химических эффектов при электрическом воздействии на жидкости. 10. разработка методики инженерного расчета устройств с импульсным энергетическим воздействием на жидкости. 11. Основные рекомендации. |
10
15
15
3 |
1
1
1
1 |
10
15
15
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12.Составление технико-экономического обоснования 13.Составление отчета по безопасности жизнедеятельности. 14.Оценка полноты решения поставленных задач 15.Разработка рекомендаций по использованию результатов проведения НИР 16.Формулировка требований для ТЗ на последующие НИР и ОКР. 17. Оформление пояснительной записки 18.Рассмотрение результатов разработки и прием работы в целом |
5 5 2 3 1 3 1 |
1 1 1 1 1 1 1 |
5 5 2 3 1 3 1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5.3 Определение плановой себестоимости проведения НИР
Целью планирования себестоимости проведения НИР является экономически обоснованное определение затрат на ее выполнение. В плановую себестоимость НИР включают все затраты, связанные с ее выполнением, независимо от источника их финансирования.
При расчете заработной платы будем исходить из того, что разработку математической модели осуществляет бюджетная научная организация, вследствие чего заработная плата старшего научного сотрудника составляет три с половиной тысячи рублей в месяц, младшего научного сотрудника – две тысячи рублей в месяц, инженера – полторы тысячи рублей в месяц. Учитывая, что среднее количество рабочих дней в месяц составляет около 24,6 дней, рассчитаем дневную тарифную ставку этих категорий работников
- дневная ставка старшего научного сотрудника = 3500/24,6=142 рублей;
- дневная ставка младшего научного сотрудника = 2000/24,6=81 рублей.
Занесем полученные результаты в таблицу и произведем расчет фонда заработной платы.
Таблица 5.4 - Расчет основной заработной платы
|
Вид работ |
Трудоемкость, чел/день. |
Дневная ставка, руб. |
Сумма основной заработной платы, руб. |
||||
|
Старш. науч. сотруд. |
Младш. науч. сотруд. |
Старш. науч. сотруд. |
Младш. науч. сотруд. |
Старш. науч. сотруд. |
Младш. научн. струд. |
||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
|
1. Составление и утверждение ТЗ |
2 |
|
142 |
|
284 |
|
|
|
2. Сбор и изучение научно-технической литературы, научно-технической документации и других материалов 3. Проведение патентных исследований. 4. Составление аналитического обзора состояния вопросов по теме 5. Формулировка возможных направлений решения задач, поставленных в ТЗ НИР и их сравнительная оценка |
|
5 3 2 2 |
|
81 81 81 81 |
|
405 243 162 162 |
|
Продолжение таблицы 5.4
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
6.Выбор и обоснование принятого направления проведения исследования. 7.Разработка общей методики проведения исследований. |
2 |
1 2 |
142 |
81 81 |
284 |
81 162 |
|
8. Обзор энергетических воздействий и физико-химических эффектов, вызываемых ими. 9. Расчет физико-химических эффектов при электрическом воздействии на жидкости. 10. разработка методики инженерного расчета устройств с импульсным энергетическим воздействием на жидкости. 11. Основные рекомендации. |
|
10
15
15
3 |
|
81
81
81
81 |
|
810
1215
1215
243 |
|
12.Составление технико-экономического обоснования 13.Составление отчета по безопасности жизнедеятельности. 14.Оценка полноты решения поставленных задач 15.Разработка рекомендаций по использованию результатов проведения НИР 16.Формулировка требований для ТЗ на последующие НИР и ОКР. 17. Оформление пояснительной записки 18.Рассмотрение результатов разработки и прием работы в целом |
1 |
5 5 2 3 1 3 |
142 |
81 81 81 81 81 81 |
142 |
405 405 162 243 81 243
|
|
Итого |
710 |
6237 |
||||
|
Всего |
6947 |
|||||
Таким образом, фонд основной заработной платы на разработку НИР составил 7459 рубля.

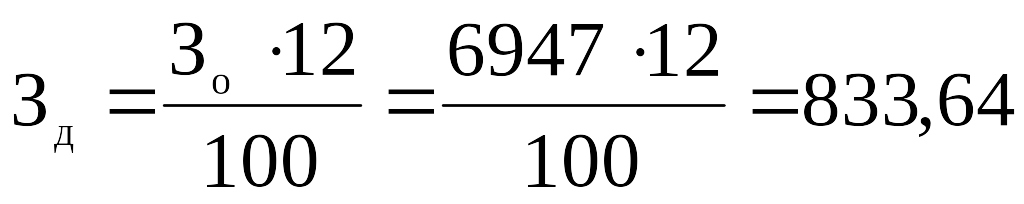

Дополнительная заработная плата - это выплаты за не проработанное время (оплата очередных и дополнительных отпусков, оплата за выслугу лет, выплаты вознаграждений). В научных учреждениях дополнительная заработная плата составляет 12% от основной.
руб.
(5.4)

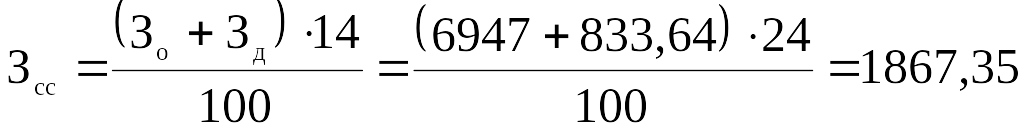

На статью отчислений на социальное страхование относят отчисления на оплату перерывов по временной нетрудоспособности. В научных учреждениях отчисление на социальное страхование составляет 24% от суммы основной и дополнительной заработной платы.
руб.
(5.5)

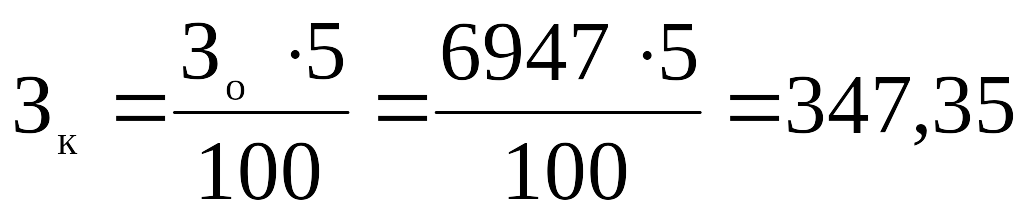

На статью « Расходы на служебные командировки» относятся расходы на все виды командировок сотрудников, выполняющих задание по конкретной НИР. В научных учреждениях расходы на служебные командировки составляют 5% от основной заработной платы.
руб.
(5.6)
На статью «Прочие прямые расходы» относятся расходы на приобретение и подготовку материалов специальной научно- технической информации. Величина расходов по данной статье устанавливается специальными расчетами. В данном дипломном проекте на эту статью можно отнести затраты на снятие копий с найденных материалов, а также использование электронных ресурсов. Так как точную цифру высчитать не представляется возможным, то предварительно заложим в статью сумму в 500руб.
Накладные расходы - это расходы на управление и хозяйственное обслуживание. По этой статье учитываются заработная плата аппарата управления и общехозяйственных служб, затраты на содержание и текущий ремонт зданий, сооружений, оборудования и инвентаря, амортизационные отчисления на их полное восстановление и капитальный ремонт, расходы по охране труда, научно-технической информации и так далее. В научных учреждениях накладные расходы составляют 120% от основной и дополнительной заработной платы.
руб.
(5.7)
На основании полученных данных составим калькуляцию плановой себестоимости в целом по НИР и сведем ее в таблицу.
Таблица 5.5 – Калькуляция плановой себестоимости проведения НИР
Статья затрат |
Сумма, руб. |
|
Основная заработная плата |
6947 |
|
Дополнительная заработная плата |
833,64 |
|
Отчисления на социальное страхование |
1867,35 |
|
Расходы на служебные командировки |
347,35 |
|
Прочие прямые расходы |
500 |
|
Накладные расходы |
9336,77 |
|
Плановая себестоимость |
19832,11 |
Из таблицы видно, что плановая себестоимость разработки НИР составляет 19832,11 рублей. Основную часть расхода составляет основная заработная плата сотрудников, а также накладные расходы.
Для наглядного представления плановой себестоимости построим диаграмму.
1 – основная заработная плата, 2 – дополнительная заработная плата, 3 – отчисления на социальное страхование, 4 – расходы на служебные командировки, 5 – прочие прямые расходы, 6 – накладные расходы
