Принцип построения модели IDEF3:
IDEF3 может быть также использован как метод создания процессов. IDEF3 дополняет IDEFO и содержит все необходимое для построения моделей, которые в дальнейшем могут быть использованы для имитационного анализа. Каждая работа в IDEF3 описывает какой-либо сценарий бизнес-процесса и может являться составляющей другой работы. Поскольку сценарий описывает цель и рамки модели, важно, чтобы работы именовались отглагольным существительным, обозначающим процесс действия, или фразой, содержащей такое существительное.Также необходимо задокументировать цель модели – те вопросы, на которые призвана ответить модель. Окончание одной работы может служить сигналом к началу нескольких работ или же одна работа для своего запуска может ожидать окончания нескольких работ. Перекрестки используются для отображения логики взаимодействия стрелок при слиянии и разветвлении или для отображения множества событий, которые могут или должны быть завершены перед началом следующей работы.Объект ссылки. Объект ссылки в IDEF3 выражает некую идею, концепцию или данные, которые нельзя связать со стрелкой, перекрестком или работой. Официальная спецификация IDEF3 различает три стиля объектов ссылок – безусловные (unconditional), синхронные (synchronous) и асинхронные (asynchronous).
Принцип построения модели DFD:
Диаграммы потоков данных (DFD) являются основным средством моделирования функциональных требований проектируемой системы. С их помощью эти требования разбиваются на функциональные компоненты (процессы) и представляются в виде сети, связанной потоками данных. Главная цель таких средств - продемонстрировать, как каждый процесс преобразует свои входные данные в выходные, а также выявить отношения между этими процессами.
В основе данной методологии лежит построение модели анализируемой ИС - проектируемой или реально существующей. В соответствии с методологией модель системы определяется как иерархия диаграмм потоков данных, описывающих асинхронный процесс преобразования информации от ее ввода в систему до выдачи пользователю. Источники информации (внешние сущности) порождают информационные потоки (потоки данных), переносящие информацию к подсистемам или процессам. Те в свою очередь преобразуют информацию и порождают новые потоки, которые переносят информацию к другим процессам или подсистемам, накопителям данных или внешним сущностям - потребителям информации. Таким образом, основными компонентами диаграмм потоков данных являются:
- внешние сущности;
- системы/подсистемы;
- процессы;
- накопители данных;
- потоки данных.
4.1 Навигатор модели – Model Explorer
Полная модель изображена в окне Model Explorer (рисунок 2.)
Рисунок 2- Окно Model Explorer
4.2.1 Диаграммы функциональной декомпозиции
Контекстная диаграмма
На этом рисунке (рисунок 3.) представлена общее описание данной модели
Рисунок 3- Контекстная диаграмма

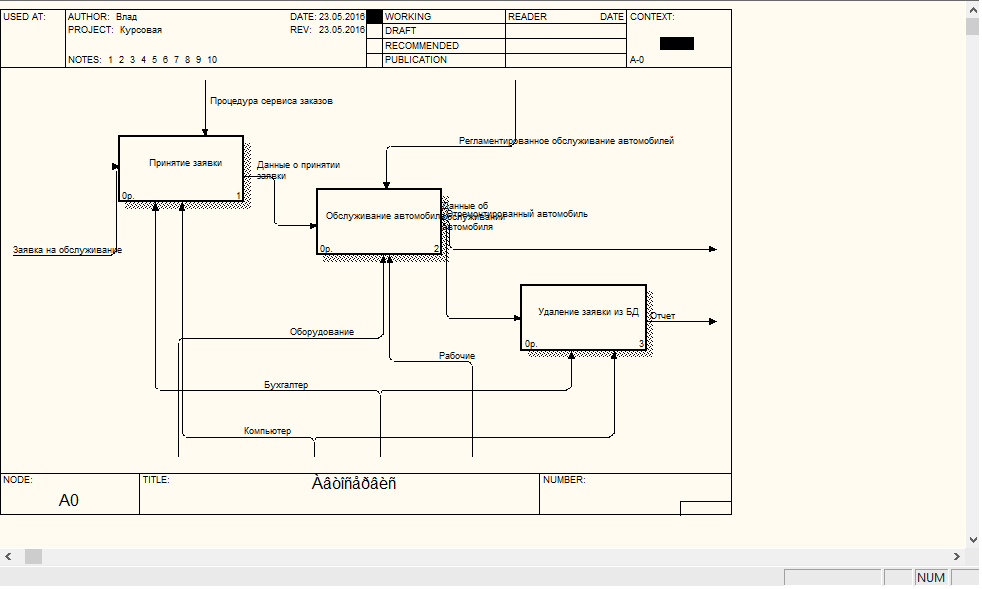

4.2.2 Диаграмма декомпозиции А0
На данной диаграмме мы видим первый уровень декомпозиции нашей системы, а именно 3 основные функции и их взаимодействие друг с другом и с внешней средой (рисунок 4.)
Рисунок 4-Декомпозиция A0
4.2.3 Диаграмма декомпозиции А1
На данном рисунке (рисунок 5.) будет представлена модель описания параметра “Принятие заявки”. Так же это параметр делится на 2 функции:
-Добавление заявки в Базу Данных
-Введение статистики
Рисунок 5- Декомпозиции А1
4.2.4 Диаграмма декомпозиции А2
На данном рисунке (рисунок 6.) представлена модель описания параметра “Обслуживание автомобиля”, которая в свою очередь делится на 3 функции:
-Диагностика автомобиля
-Замена масла
-Ремонт двигателя
Рисунок 6- Декомпозиция A2
4.2.5 Диаграмма декомпозиции А3
Удаление заявки делится на 2 функции (рисунок 7.):
-Удаление заявки из БД
-Отчет о работе
Рисунок 7- Декомпозиция A3
4.3 Диаграммы потоков данных
Данные на диаграмме показывают нам потоки входа и выхода данных, отношения между разными процессами
