Ствол - вертикальная или наклонная горная выработка, име-

ющая  непосредственный  выход  на  земную  поверхность  и  предна-
значенная  для  транспортирования  (подъема)  полезного  ископаемо-
го,  людей  и  материалов,  а  также  для  движения  воздушной  струи.
Различают стволы главные (для подъема полезного ископаемого) и
вспомогательные  (для  спуска  и  подъема  людей,  материалов,  обо-
рудования и пустой породы).

Слепой ствол - вертикальная горная выработка, не имеющая

непосредственный выход на поверхность и предназначенная для
обслуживания горных работ и прежде всего для подъема полезного
ископаемого с нижних горизонтов на верхние.

Шурф - вертикальная (реже наклонная) горная выработка,

имеющая непосредственный выход на поверхность, служащая для

разведки, для размещения взрывчатых веществ при массовых взры-

вах, а также используемая при эксплуатации шахт для проветрива-

ния, спуска крепежных и других материалов, и как запасный выход.

Восстающий (гезенк) - вертикальная горная выработка, про-

водимая по восстанию и предназначенная для спуска полезного ис-
копаемого или породы под действием собственного веса, проветри-
вания, передвижения людей, доставки материалов и оборудования

и др. Слепой ствол отличается от гезенка тем, что в нем оборудует-

ся механический подъем.

Горизонтальные горные выработки. К горизонтальным вы-

работкам относят штольни, квершлаги, штреки, просеки и орты
(рисунок 8).

Штольня - горизонтальная горная выработка, имеющая непо-

средственный выход на поверхность и предназначенная для обслу-
живания горных работ. Штольни могут быть разведочными и экс-
плуатационными.

Квершлаг - горизонтальная (реже наклонная) горная выра-

ботка,  не  имеющая  непосредственный  выход  на  поверхность,  про-
водимая по породам вкрест простирания  месторождения и  предна-
значенная  для  транспортирования  грузов,  передвижения  людей  и
для вентиляции.

Штрек - горизонтальная (с углом наклона не более 3°) под-

земная выработка, проведенная по простиранию наклонно залега-
ющего месторождения или в любом направлении при горизонталь-
ном его залегании. Штреки, проводимые по пустым породам, назы-
вают полевыми. Штреки служат для транспортирования грузов,

передвижения  людей,  для  вентиляции  и  по  назначению делятся  на
откаточные  (транспортные),  предназначенные  в  основном  для
транспортирования  полезного  ископаемого,  и  вентиляционные  -
для отвода отработанной воздушной струи.

Просек - вспомогательная горизонтальная горная выработка,

проводимая по простиранию пласта без подрывки боковых пород,
служащая для вентиляции или для соединения выработок в процес-
се их проведения.

Орт - вспомогательная горизонтальная горная выработка,

проводимая вкрест простирания мощной крутой залежи в пределах
ее мощности с целью проветривания, транспортирования грузов и
т. д.

Наклонные горные выработки. К наклонным горным выра-

боткам относятся наклонные стволы, наклонные шурфы, бремсбер-
ги, уклоны, скаты, ходки, печи и сбойки (рисунок 8).

Наклонные стволы и шурфы имеют те же определения, что и

вертикальные, и отличаются от последних своим положением в
пространстве.

Бремсберг - наклонная горная выработка, не имеющая непо-

средственного выхода на поверхность и служащая для спуска по-
лезного ископаемого с помощью механических транспортных
средств.

Уклон - наклонная горная выработка, не имеющая непосред-

ственного выхода на поверхность и служащая для подъема полез-
ного ископаемого.

Скат - наклонная горная выработка, не имеющая непосред-

ственного выхода на поверхность и служащая для спуска различ-
ных грузов под действием силы тяжести.

Ходок - наклонная (реже горизонтальная) горная выработка,

не имеющая непосредственного выхода на поверхность и предна-
значенная для передвижения людей, а также вентиляции, доставки
материалов и оборудования, прокладки кабеля и труб.

Печь - наклонная горная выработка, не имеющая непосред-

ственного выхода на поверхность, проводимая по пласту полезного
ископаемого в пределах его мощности и предназначенная для про-
ветривания, передвижения людей, транспортирования угля и мате-
риалов. Печь, предназначенная для начала ведения работ по выемке
полезного ископаемого, называется разрезной.

Сбойка - наклонная горная выработка (иногда горизонталь-

ная), проводимая для целей вентиляции.

Выработки различного назначения (очистные, вспомога-

тельные). Очистными называют выработки, проводимые по пла-
сту или залежи, предназначенные для выемки полезного ископае-
мого.

Подземная очистная выработка, имеющая забой значительной

длины (50-250 м), называется лавой. Каждая лава имеет два выхода
на штреки.

Рудоприемные траншеи

- имеют в поперечном сечении

форму опрокинутой трапеции, прямоугольника или прямоугольни-
ка с лежащей на нем опрокинутой траншеей и предназначены для

приема отбитой руды, а из них в выпускные выработки (рисунок 9).

Дучка - короткая вертикальная или

наклонная выработка

квадратного или круглого сечения, служащая для выпуска отбитой

или обрушенной руды из очистного пространства на выработки
приемного горизонта (грохочения, скреперования и других видов

доставки).

Воронка выпуска - расширенная часть выпускного восстаю-

щего (дучки), имеющая форму усеченного конуса, обычно диамет-
ром 4-6 м (рисунок 10).

Камера грохочения - выработка, предназначенная для пере-

куска руды через грохоты и вторичного дробления (рисунок 10).

Рудоспуск - вертикальная или наклонная выработка неболь-

шой площадью сечения (1-3 м

и редко больше), предназначенная

для перепуска рудной массы под действием силы тяжести.

Камерами называются горные выработки, имеющие неболь-

шую  длину  по  сравнению  с  их  размером  в  поперечном  сечении  и
предназначенные  для  установки  машин  и  механизмов,  хранения
различных  материалов,  для  санитарных  и  других  целей.  Большин-
ство  камер  расположено  около  шахтных  стволов.  Название  камер
определяется их назначением (камера ожидания, электровозный га-
раж, насосная, электроподстанция, диспетчерская, медпункт и др.).

При камерной и камерно-столбовых системах разработки по-

лезных ископаемых камера - очистная выработка с забоем неболь-
шой длины (5-10 м), ограниченная по бокам массивом или целика-
ми полезного ископаемого (рисунок 11).

Забой камеры обычно имеет ширину, соизмеримую с мощно-

стью пласта или залежи. Камера, как правило, имеет один выход на
штрек.

Заходка - выработка небольшой протяженности, ограничен-

ной площади сечения, непосредственно примыкающая к вырабо-
танному пространству или отделяемая от него на время выемки не-
большим целиком полезного ископаемого.Заходка предназначается
для выемки полезного ископаемого, для размещения в ней бурово-
го оборудования. По положению в пространстве, взаимному распо-
ложению и форме заходки могут быть горизонтальные, наклонные,
вертикальные, поперечные, спаренные, встречные.

Ниша - углубление в очистном забое или в стенке горной вы-

работки, необходимое для начала очистной выемки, расположения
буровых станков, скреперных лебедок, хранения лесных и других
материалов, на откаточных выработках для укрытия людей при
движении транспорта.

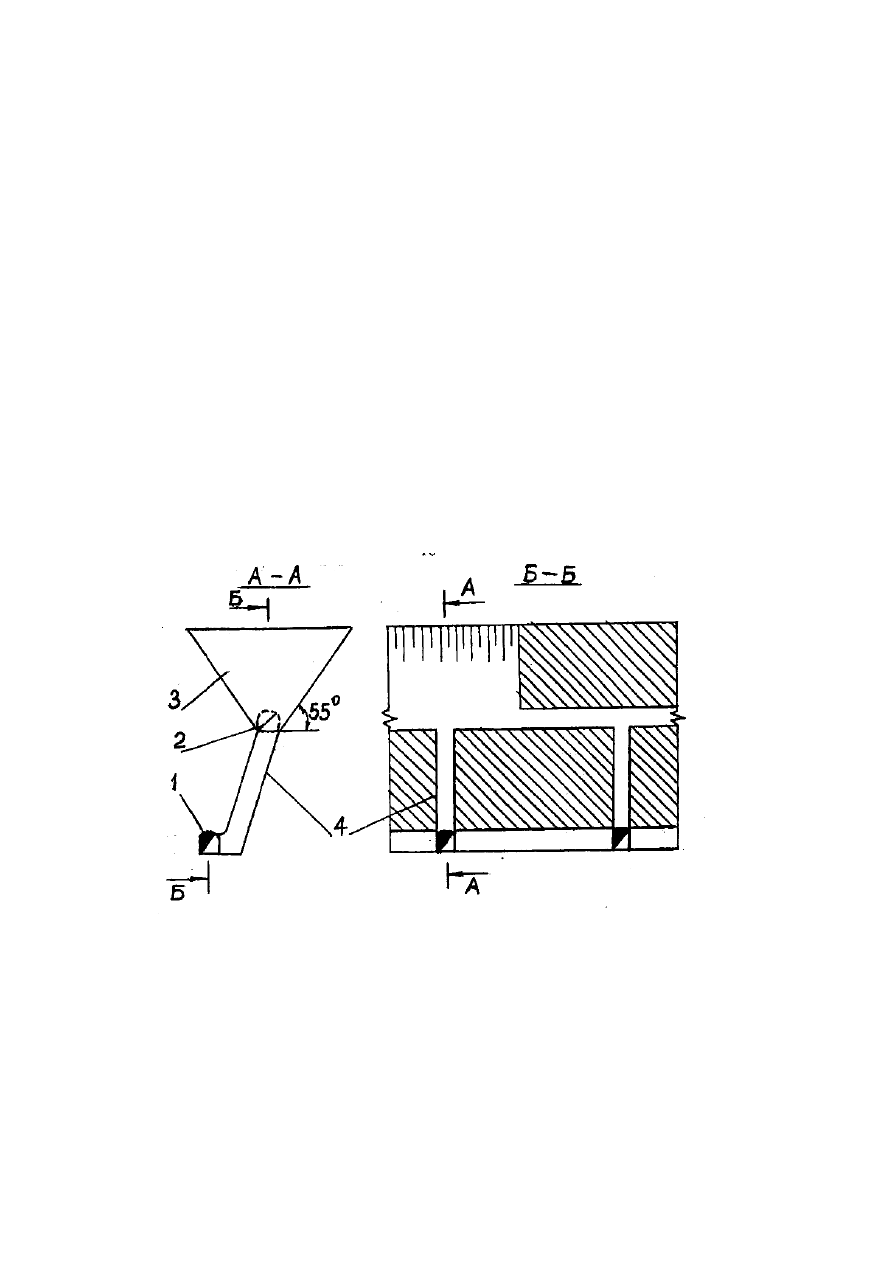

1 - скреперный (конвейерный) орт; 2 - траншейный орт;

3 - траншея; 4 – дучка

Рисунок 9 - Рудоприемная траншея
