ний на поверхности шахты объединены в три основных блока: блок
главного ствола, блок вспомогательного ствола и административно-
бытовой комбинат.

На генеральном плане поверхности нанесены здания, соору-

жения, железнодорожные пути и автомобильные дороги.

Блок зданий главного ствола состоит из копра, подъемной

машины, помещения технологического комплекса по приему по-
лезного ископаемо- о и породы, обогатительной фабрики, пункта
погрузки полезного ископаемого и породы, котельной и помещений
подъемных установок.

Блок зданий вспомогательного ствола - приемная площадка

клетевого подъема, механическая мастерская, материальный склад,
калориферная, здания подъемной машины клетевого подъема, по-
мещения различного назначения.

В комплекс сооружений вентиляции входит здание для венти-

ляционных установок и вентиляционные каналы.

Комплекс энергоснабжения состоит из электрической под-

станции, линий электропередачи и котельной.

Блок административно-бытового комбината (АБК) состоит

из трех частей: административной, зала собраний (нарядной) и бы-
товой части (баня, сушилка и т.д.).

Контора - помещения для технического руководства и расчет-

ной части - бухгалтерии, кассы, табельной и хозяйственной.

Нарядная предназначена для работы начальников участков по

выдаче нарядов бригадам, спускающимся в шахту, собраний.

Баня оснащена душевыми помещениями, гардеробной для ра-

бочей одежды и гардеробной домашней одежды.

Ламповая служит для хранения, зарядки, ремонта и выдачи

шахтерских (аккумуляторных) ламп.

Прачечная предназначена для стирки, дезинфекции спецодеж-

ды.

Медпункт, фотарии (для облучения рабочих специальными

лампами).

Горнотехнические сооружения. Копер - инженерное соору-

жение над устьем ствола, предназначенное для установки направ-
ляющих шкивов подъемной установки, разгрузочных кривых, под-
кулачных балок и др. Копер, на котором размещена подъемная ма-
шина, называется башенным.

Эстакады - сооружения для перемещения людей. Эстакады,

оборудованные конвейерами, называются конвейерными галереями.

Бункеры в зависимости от функционального назначения под-

разделяются на приемные (для разгрузки угля и руды из скипов),

аккумулирующие (для складирования угля и руды), обезвоживаю-
щие (для осушения угля и руды при мокром обогащении), погру-

зочные.

Из прочих сооружений на поверхности шахты размещаются

резервуары для питьевой воды, отстойники шахтных вод, угольные
и лесные склады, отвалы пород.

Лабораторная работа № 4

ИЗУЧЕНИЕ ОСНОВНЫХ СХЕМ ВСКРЫТИЯ

И ПОДГОТОВКИ РУДНЫХ МЕСТОРОЖДЕНИЙ

Цель и методика выполнения работы. Целью работы являет-

ся формирование умения и навыков определения схем вскрытия и
подготовки месторождений полезных ископаемых.

Лабораторная работа рассчитана на 10 часов, а методика её

выполнения заключается в изучении и характеристике схем вскры-
тия, подготовки конкретных схем вскрытия и подготовки примени-
тельно к рудникам и шахтам.

Разработка месторождений осуществляется в 3 этапа: вскры-

тие  шахтного  поля,  его  подготовка,  очистная  выемка.  Для  успеш-
ной  разработки  месторождений  важное  значение  имеет  выбор
наиболее  рациональных  способов  вскрытия  и  подготовки  место-
рождения.  Опережение  во  времени  вскрытия  и  подготовки  по  от-
ношению  к  отработке  запасов  руды  верхних  горизонтов  обеспечи-
вает высокие показатели и ритмичность добычи.

Вскрытие – это проведение комплекса горных выработок, от-

крывающих доступ с поверхности ко всему месторождению или его
части.  Число  и  площадь  поперечного  сечения  главных  вскрываю-
щих  выработок  зависят  в  основном  от  годовой  производственной
мощности  (производительности)  рудника,  а  их  местоположение  во
многом определяется размерами зоны влияния горных работ на со-
стояние  земной  поверхности  над  разрабатываемым  место-
рождением.

Месторождение или его часть, отводимая для разработки шах-

той или рудником, называется шахтным полем. Боковые границы
шахтного поля носят название границ по простиранию, верхняя
граница - по восстанию и нижняя - по падению.

Способы вскрытия шахтных полей. Способ вскрытия опре-

деляется числом, назначением и взаимным расположением вскры-
вающих выработок. К нему предъявляют следующие требования:

а) наличие не менее двух независимых выходов на поверх-

ность, оборудованных механическим подъемом;

б) эффективное проветривание подземных выработок;
в) обеспечение заданной годовой производительности рудни-

ка;

г) минимальные затраты на вскрытие;
д) минимальные потери руды в охранных целиках;
е) технически удобное и экономически выгодное размещение

промышленной площадки рудника.

В зависимости от горно-геологических условий залегания руд-

ных тел применяют вскрытие вертикальными, наклонными ствола-
ми, штольнями и комбинированные способы вскрытия.

Вскрытие вертикальными стволами. Это наиболее распро-

страненные способы. Вертикальными стволами могут быть вскрыты
крутопадающие,  наклонные  и  пологие  залежи. Ствол  чаще  всего
располагают  в  лежачем  боку  месторождения  за  пределами  зоны
сдвижения горных пород. Это позволяет уменьшить потери руды в
охранных  целиках,  что  особенно  важно  при  наличии  руд  высокой
ценности. Шахтные стволы при вскрытии обычно проводят до пер-
вого  горизонта,  на  котором  этажным  квершлагом  осуществляется
непосредственное  вскрытие  рудной  залежи.  По  мере  отработки  за-
пасов руды в этаже осуществляют углубку шахтных стволов и про-
ведение  квершлагов  на  каждом  горизонте.  Вызываются  большой
глубиной  залегания  месторождения,  применением  эффективных

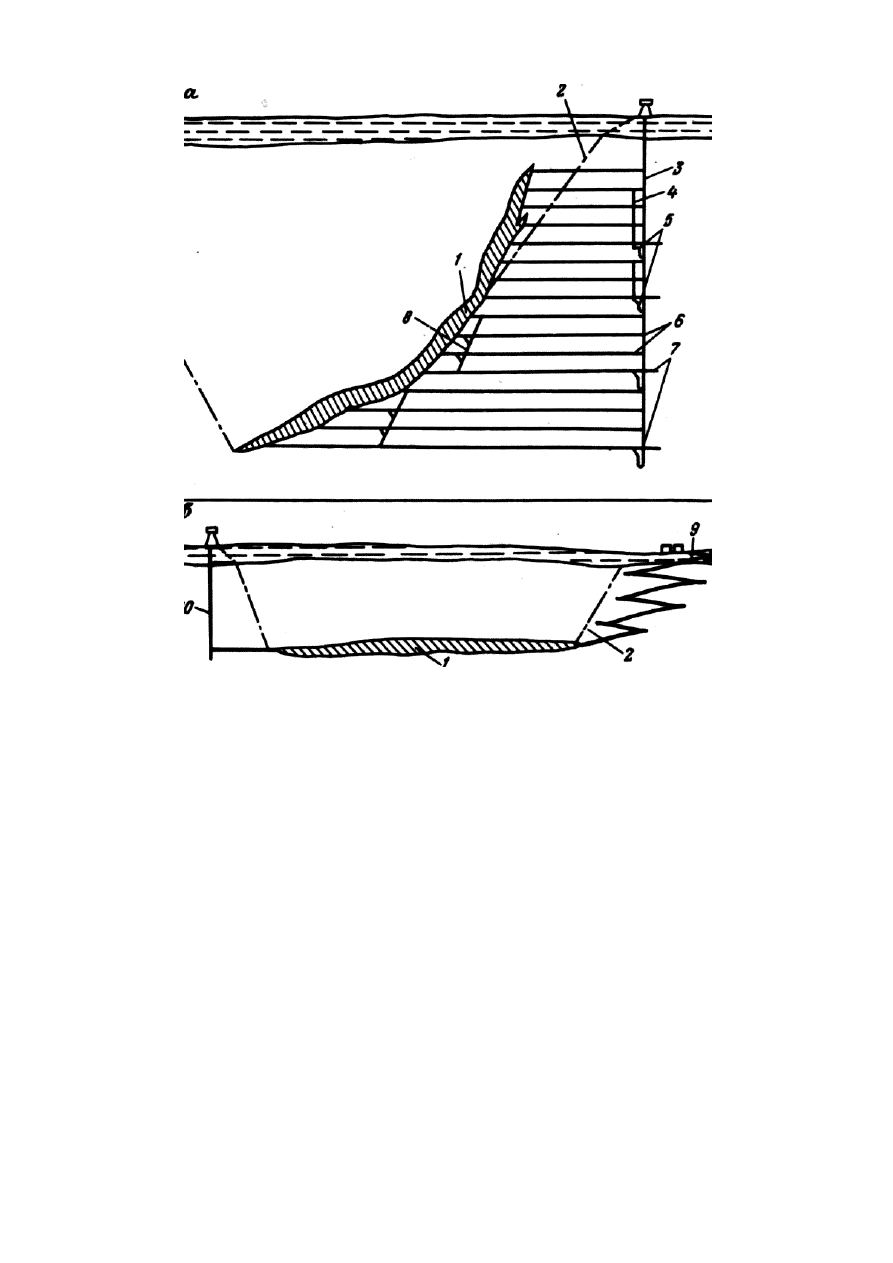

схем подземного транспорта и проветривания (рисунок 16, а).

Вскрытие наклонными стволами. Применяется для вскры-

тия наклонных  рудных залежей.  При проведении стволов  по  поро-
дам  лежачего  бока  вне  зоны  сдвижения  горных  пород  обеспечива-
ется  большая  устойчивость  (меньше  затраты  на  поддержание),
меньше  потери  полезного  ископаемого  в  охранных  целиках  (рису-
нок 16, б).

Вскрытие штольнями. Вскрытие штольнями выполняют

только в гористой местности. Если руду транспортируют по одной
нижней штольне, она называется капитальной и руда перепускается
на нее с верхних горизонтов по рудоспускам. Руду можно транспор-
тировать на поверхность в автомобилях по каждой штольне и далее
по поверхности до склада или обогатительной фабрики, если этому
способствует рельеф местности. Запасы рудных тел, расположен-
ные ниже уровня главной штольни, вскрывают слепыми вертикаль-
ными стволами.

Комбинированное вскрытие. Представляет собой сочетание

различных схем вскрытия (рисунок 17).

а) с концентрационным горизонтом, который является основ-

ным откаточным, и обслуживает несколько шахтных полей. Прак-
тика показывает, что при одновременной отработке месторождения
на нескольких этажах целесообразно вскрывать и подготавливать
шахтные поля концентрационными горизонтами;

б) вертикальным стволом с поверхности и слепым на глубине

при выполаживании рудной залежи;

в) групповыми квершлагами, по которым транспортируется

руда к стволу;

г) штольней с поверхности и слепым стволом на глубине.
Комбинированные способы вскрытия вызваны большой про-

тяжённостью  рудных  тел  на  глубину  или  спецификой  горно-
геологических  условий.  При  данном  способе  на  2-4  промежуточ-
ных  этажа  сооружается  один  концентрационный  горизонт.  Транс-
портирование  рудной  массы  осуществляется  по  квершлагам  про-
межуточного  горизонта  до  капитального  рудоспуска,  по  которым
перепускается под действием собственной силы тяжести на основ-
ной концентрационный горизонт.

Вскрытие со спиральными автотранспортными уклонами.

При этой схеме (рисунок 18) руда выдаётся по вертикальному ство-
лу, а автотранспортный уклон служит для движения самоходных
машин с одного горизонта на другой и на поверхность, а также для
перевозки рабочих в автобусах и доставки вспомогательных мате-
риалов и оборудования.
