Расчет характеристик надежности невосстанавливаемых резервированных систем

1. Общие положения

Резервированным соединением изделий называется такое соединение, при котором отказ наступает только после отказа основного изделия и всех резервных изделий.

На практике применяют способы резервирования, приведенные на рис. 1. Схемные обозначения различных способов резервирования приведены на рис. 2.

Рис. 1. Способы резервирования

Различают общее и раздельное резервирование. Общим резервированием называется метод повышения надежности, при котором резервируется изделие в целом. Раздельным резервированием называется метод повышения надежности, при котором резервируются отдельные части изделия.

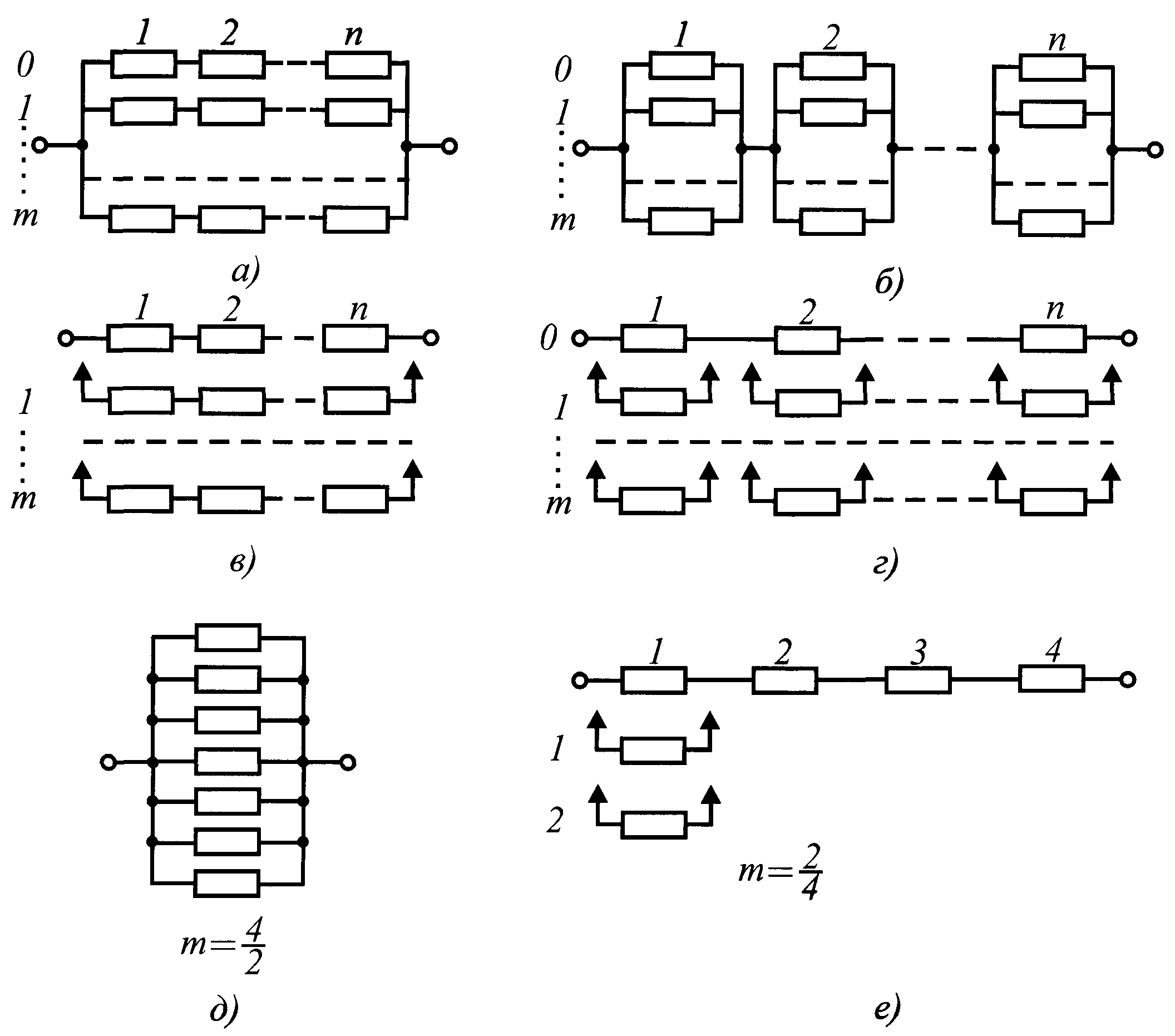

Рис. 2. Схемные обозначения различных способов резервирования:

а – общее постоянное с целой кратностью;

б – раздельное постоянное с целой кратностью;

в – общее замещением с целой кратностью;

г – раздельное замещением с целой кратностью;

д – общее постоянное с дробной кратностью;

е – раздельное замещением с дробной кратностью.

Основным параметром резервирования является его кратность. Под кратностью резервирования m понимается отношение числа резервных изделий к числу резервируемых (основных).

Различают резервирование с целой и дробной кратностью. Схемные обозначения обоих видов резервирования при постоянном включении резерва одинаковы. Для их различия на схеме указывается кратность резервирования.

При резервировании с целой кратностью величина m есть целое число, при резервировании с дробной кратностью величина m есть дробное несокращаемое число. Например, m = 4/2 означает наличие резервирования с дробной кратностью, при котором число резервных элементов равно четырем, число основных двум, а общее число элементов равно шести. Сокращать дробь нельзя, так как если m = 4/2 = 2, то это означает, что имеет место резервирование с целой кратностью, при котором число резервных элементов равно двум, а общее число элементов равно трем.

---

По способу включения резервирование разделяется на постоянное и резервирование замещением. Постоянное резервирование – резервирование, при котором резервные изделия подключены к основным в течение всего времени работы и находятся в одинаковом с ними режиме. Резервирование замещением – резервирование, при котором резервные изделия замещают основные после их отказа.

При включении резерва по способу замещения резервные элементы до момента включения в работу могут находиться в трех состояниях:

– нагруженном резерве (резерв, который содержит один или несколько резервных элементов, находящихся в режиме основного элемента);

– облегченном резерве (резерв, который содержит один или несколько резервных элементов, находящихся в менее нагруженном режиме, чем основной элемент);

– ненагруженном резерве (резерв, который содержит один или несколько резервных элементов, находящихся в ненагруженном режиме до начала выполнения ими функций основного элемента).

2. Основные расчетные формулы для различных видов резервирования

2.1. Общее резервирование с постоянно включенным резервом и с целой кратностью (рис. 2, а).

(1)

где – вероятность безотказной работы i-го элемента в течение времени t; n – число элементов основной или любой резервной цепи; m – число резервных цепей (кратность резервирования).

При экспоненциальном законе надежности, когда

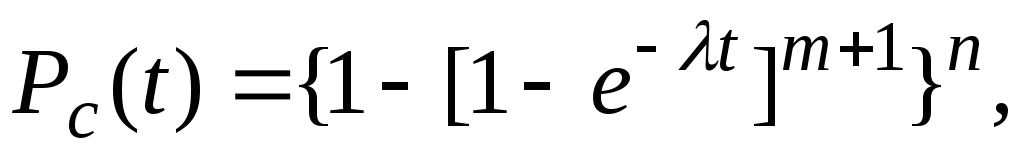

(2)

(3)

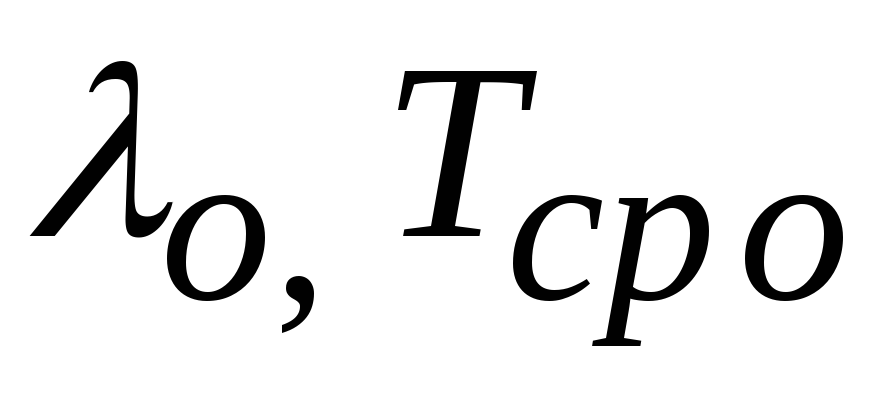

где – интенсивность отказов нерезервированной системы или любой из m резервных систем; – среднее время безотказной работы нерезервированной системы или любой из m резервных систем.

При резервировании неравнонадежных изделий

---

(4)

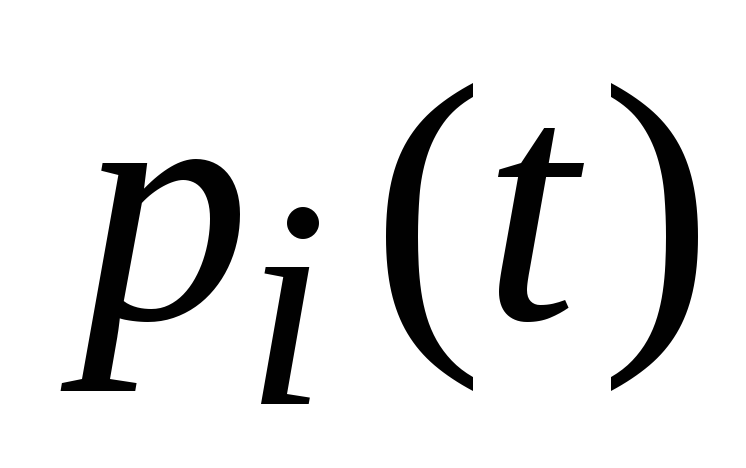

где – вероятность отказов и вероятность безотказной работы в течение времени t i-го изделия соответственно.

2.2. Раздельное резервирование с постоянно включенным резервом и с целой кратностью (рис. 2, б).

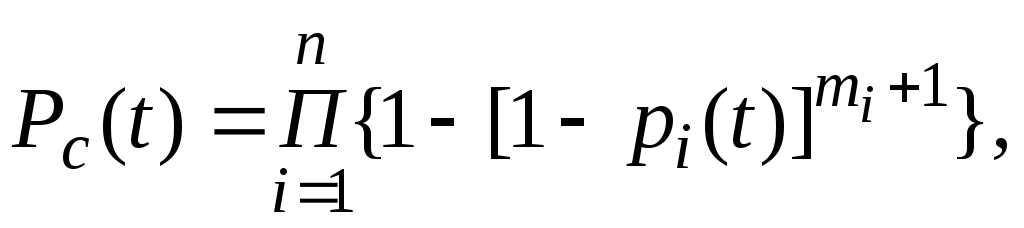

(5)

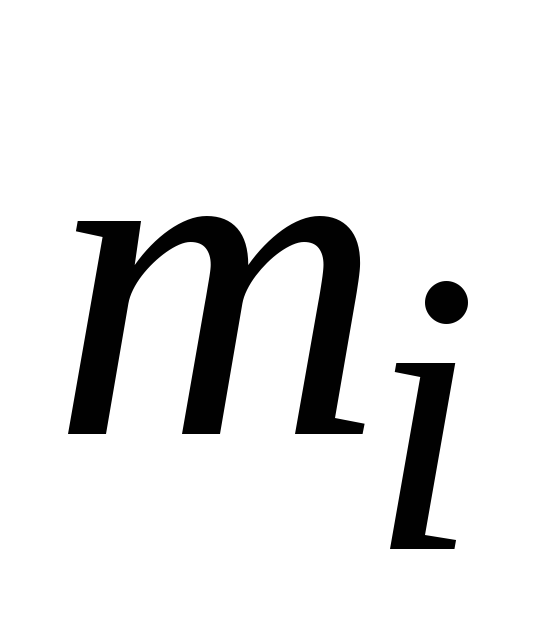

где – вероятность безотказной работы i-го элемента; – кратность резервирования i-го элемента; n – число элементов основной системы.

При экспоненциальном законе надежности, когда

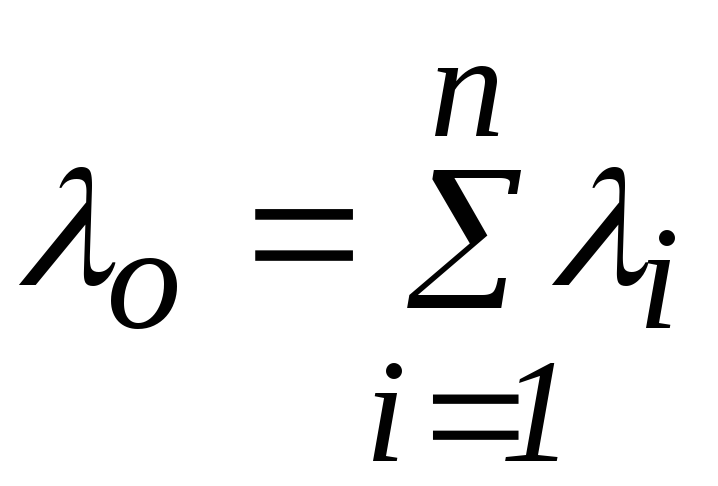

(6)

При равнонадежных элементах и одинаковой кратности их резервирования

(7)

(8)

где

2.3. Общее резервирование замещением с целой кратностью (рис. 2, в).

(9)

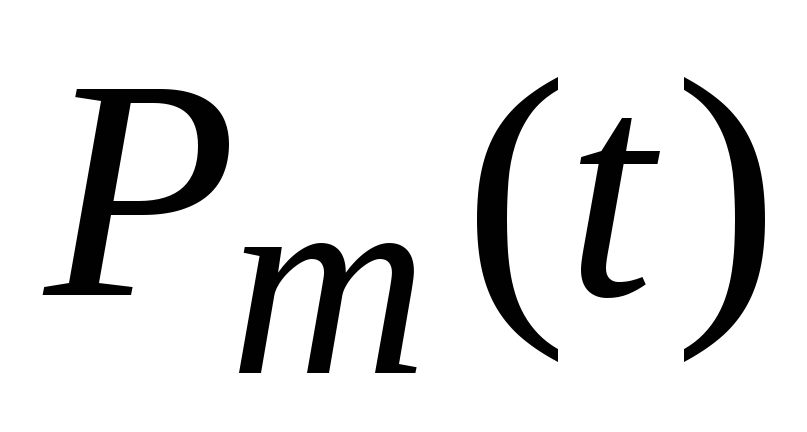

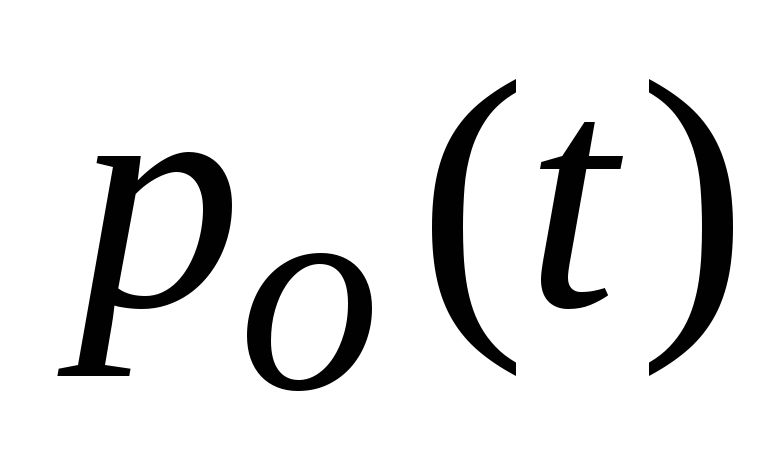

где , – вероятности безотказной работы резервированной системы кратности и соответственно; – вероятность безотказной работы основной системы в течение времени ; – частота отказов резервированной системы кратности в момент времени .

---

Рекуррентная формула (9) позволяет получить расчетные соотношения для устройств любой кратности резервирования. Для получения таких формул необходимо выполнить интегрирование в правой части, подставив вместо и их значения в соответствии с выбранным законом распределения и состоянием резерва.

При экспоненциальном законе надежности и ненагруженном состоянии резерва

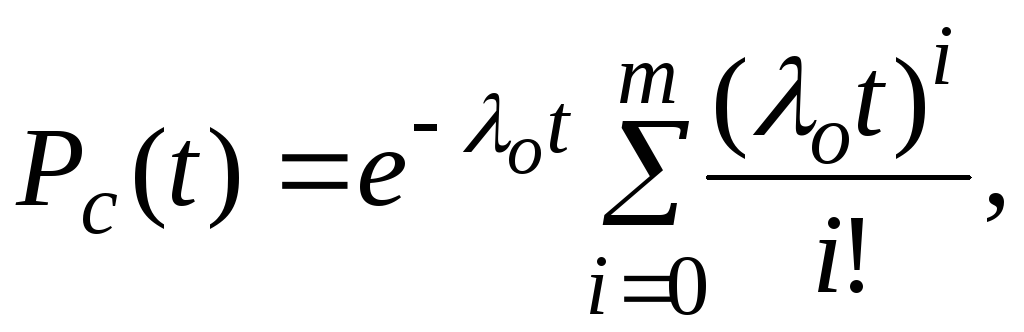

(10)

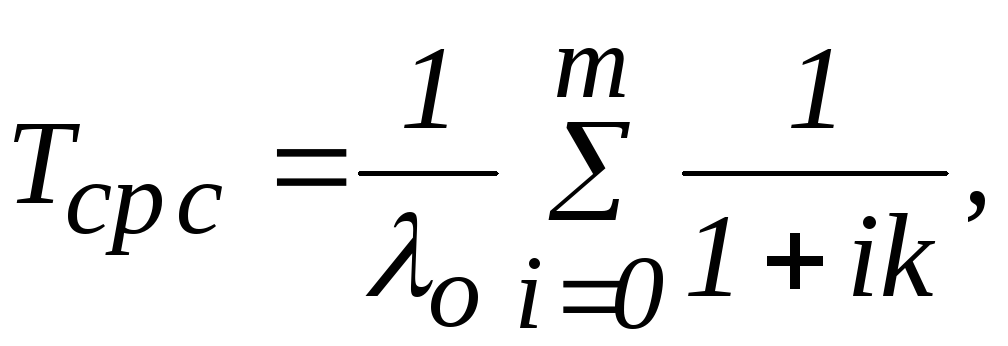

(11)

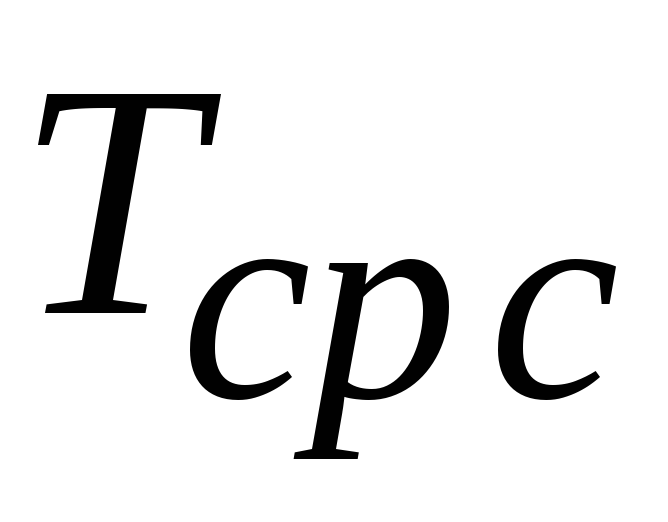

где – интенсивность отказов и средняя наработка до первого отказа основного (нерезервированного) устройства.

При экспоненциальном законе и недогруженном состоянии резерва

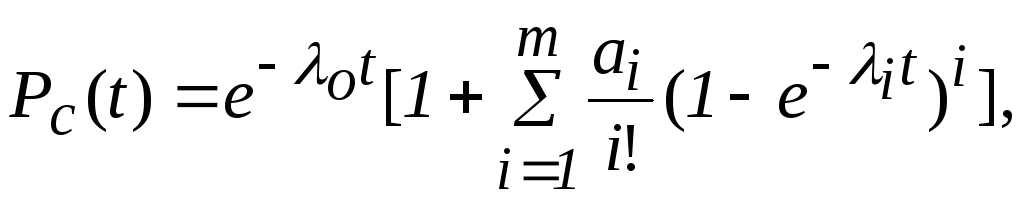

(12)

(13)

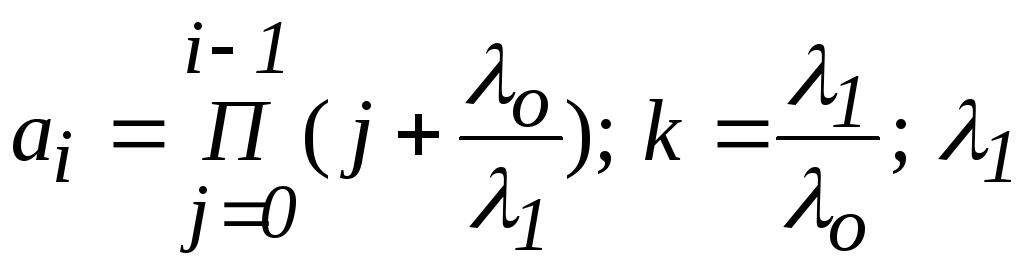

где – интенсивность отказов резервного устройства до замещения.

При нагруженном состоянии резерва формулы для и совпадают с (2) и (3).

2.4. Раздельное резервирование замещением с целой кратностью (рис. 2, г).

(14)

где – вероятность безотказной работы системы из-за отказов элементов i-го типа, резервированных по способу замещения. Вычисляется по формулам общего резервирования замещением (формулы (9), (10), (12) ).

2.5. Общее резервирование с дробной кратностью и постоянно включенным резервом (рис. 2, д).

---

(15)

(16)

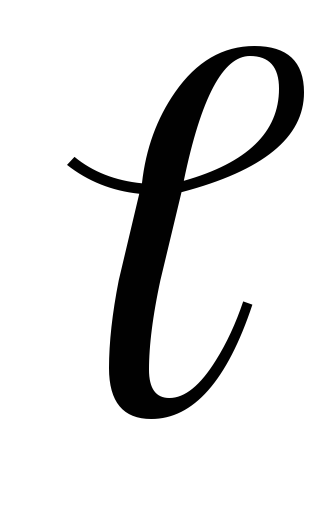

где – вероятность безотказной работы основного или любого резервного элемента; – общее число основных и резервных систем; h – число систем, необходимых для нормальной работы резервированной системы.

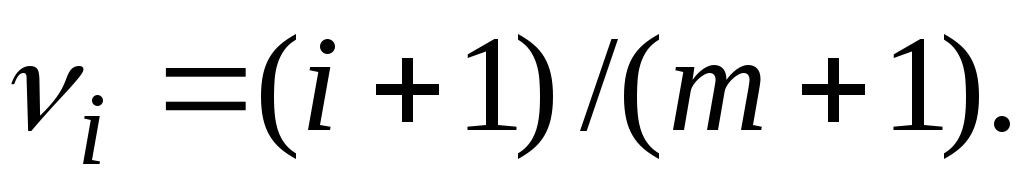

В данном случае кратность резервирования

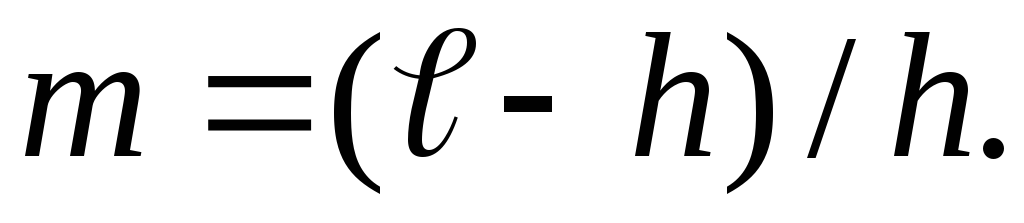

(17)

---
