Министерство сельского хозяйства РФ

ФГОУ ВПО «Самарская государственная

сельскохозяйственная академия»

Кафедра «Электрификация и

автоматизация АПК»

ПРОЕКТИРОВАНИЕ

ЭЛЕКТРОТЕХНИЧЕСКИХ

ПРОЦЕССОВ

Задания для расчетно-графической работы и методические указания для ее выполнения студентами 4 курса инженерного факультета, обучающихся по специальности 110302.65 «Электрификация и..автоматизация сельского хозяйства»

г.Кинель 2011г.

УДК 631.371(07)

ББК-40.76(07)

К-75

Кузнецов М.А..

К-75 Проектирование электротехнических процессов.

Задания для расчетно-графической работы и методические

указания по ее выполнению./ Кузнецов М.А.,

Кинель: ФГОУ ВПО СГСХА, 2011. – 24 с.

Методические указания предназначены для студентов 4 курса инженерного факультета, обучающихся по специальности 110302.65 «Электрификация и автоматизация сельского хозяйства».

Использованы материалы и справочные данные из источников: Шеховцов В.П. Справочник-пособие по ОЭ и ЭСН, Обнинск, 1994г.; Шеховцов В.П. «Расчет и проектирование схем электроснабжения»,: ИНФРА-М,2010; Смирнов А.Д. и др. Справочная книга энергетика. М.: Энергоатомиздат, 1987г.

Курсовое задание состоит из пояснительной записки и графической

части.

Пояснительная записка включает:


  • введение, в котором раскрывается актуальность и значение темы, формируется цель;

  • расчетную часть;

  • описательную часть, в которой излагается технологические особенности и другие обоснования принятых решений;

  • заключение, в котором содержатся выводы и рекомендации;

Графическая часть должна быть представлена тремя чертежами, выполненными на листах формата А4(картограмма нагрузок, схема ЭСН на плане, однолинейная схема ЭСН).

Текст основной части расчетно-пояснительной записки содержит сплошной текст, формулы, расчеты, таблицы, иллюстрационный мате­риал (рисунки, схемы, диаграммы). Каждый раздел начинают с нового листа. Номер подраздела состоит из номера раздела и подраздела, разде­ленных точкой. В конце номера подраздела точка не ставится. Разделы и подразделы должны иметь заголовки, которые следует писать с пропис­ной буквы. Листы записки имеют сквозную нумерацию. Номер страницы проставляют арабскими цифрами в правом верхнем углу без точки. Текст оформляют с соблюдением следующих размеров полей: левое - 30 мм, правое - 10 мм, верхнее - 15 мм, нижнее - 20 мм.

Индивидуальные варианты задания представлены в таблице 2 и таблице 14.

Задание на проектирование состоит из двух разделов:

  • определение местоположения подстанции:

  • найти координаты центра нагрузок;

  • определить координаты ЦЭН активных;

  • определить координаты ЦЭН реактивных;

  • нанести данные на генплан.

  • выбрать число и мощность питающих трансформаторов подстанции:

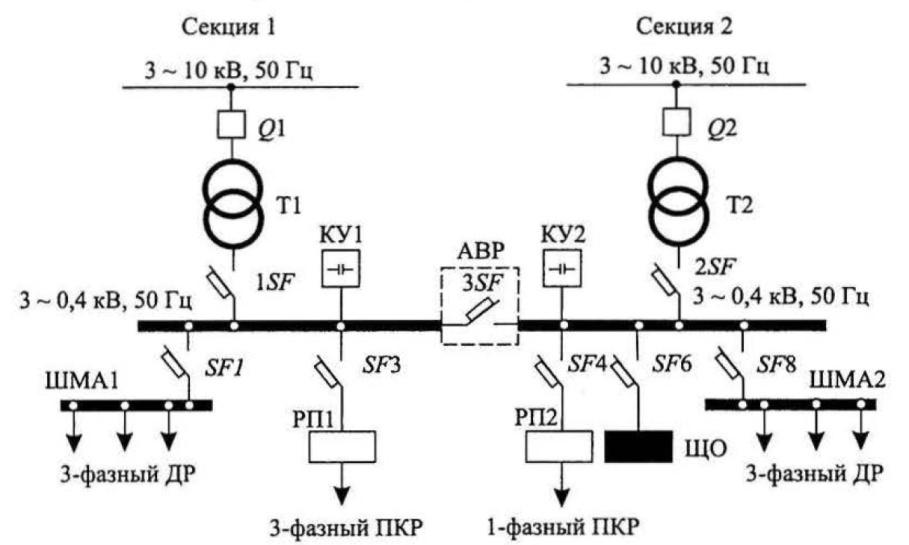

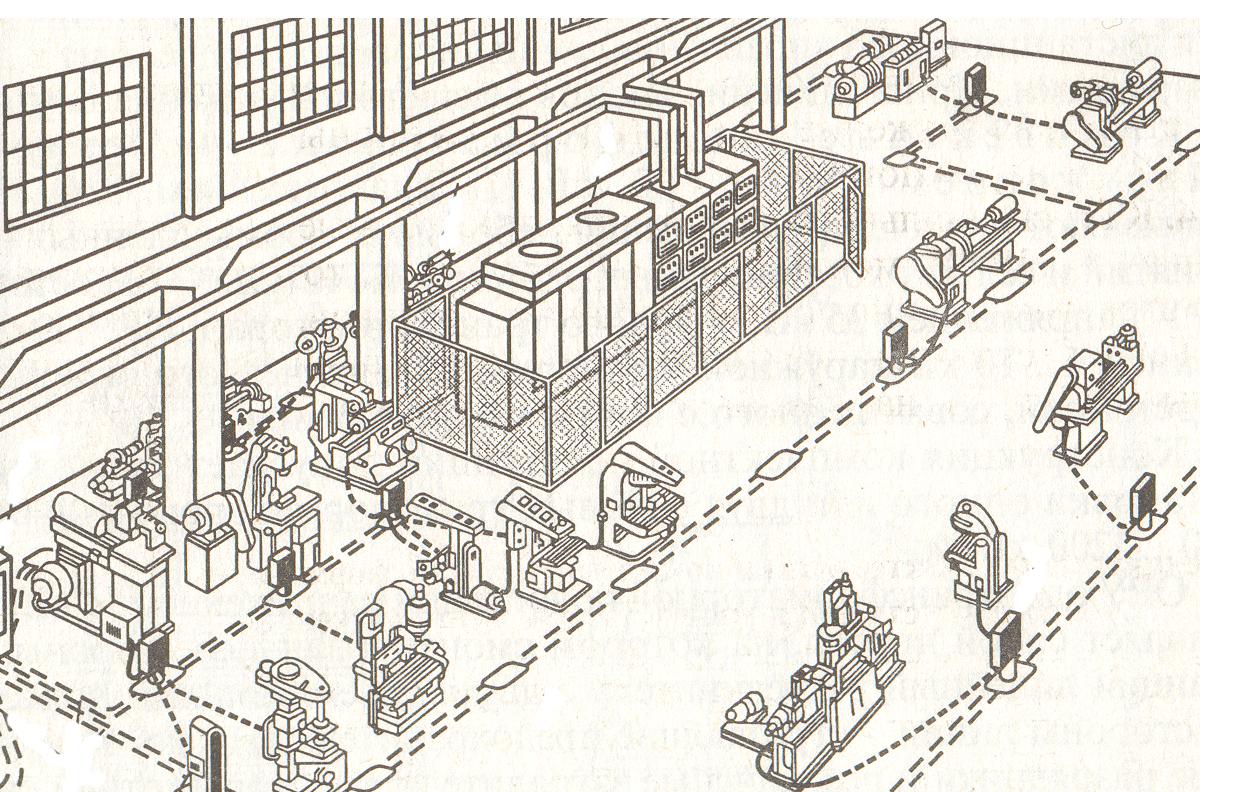

  • составить схему ЭСН;

  • рассчитать нагрузки и заполнить сводную ведомость нагрузок;

  • выбрать ТП.

1

  1. Методика расчета определения положения подстанции

Определить местоположения подстанции – это значит найти координаты центра нагрузок.

1. По исходным данным построить оси X иY генплана и нанести центры электрических нагрузок (ЦЭН) каждого цеха.

2.С учетом размеров территории генплана выбрать масштаб нагрузок, ориентируясь на наибольшую и наименьшую, приняв удобный радиус.

=; =;


=; =;

где m – масштаб нагрузок, кВт/км2 или квар/ км2;

PНМ, QНМ – наименьшая мощность цеха, кВт/км2 или квар/ км2;

RНМ – наименьший визуально воспринимаемый радиус картограммы нагрузки, км.

Величина m округляется и принимается как для активных, так и для реактивных нагрузок.

3. Определяются радиусы кругов активных и реактивных нагрузок всех цехов

Ra=; RР=;

где Ra и Rp – радиусы реактивной и активной нагрузок, км;

P и Q – активная и реактивная нагрузки цехов, кВт и квар;

ma и mр - масштаб нагрузок активной и реактивной, кВт/км2, квар/км2.

Если даны только P и то

Q = P.

2

4. Определяются условные координаты ЦЭН всего предприятия

Xа0 =; Yа0 =;

A(Xа0, Yа0) местоположения ГПП;

Xр0 =; Yp0 =;

В(Xр0, Yр0) местоположения ККУ,

где Ха0, Yа0 – координаты ЦЭН активных, км;

Хр0, Yр0 – координаты ЦЭН реактивных, км;

ККУ- комплектное компенсирующее устройство;

ГПП – главная понизительная подстанция.

5. Составляется картограмма нагрузок, на которую наносятся все необходимые данные.

Примечания.

  1. Картограмму нагрузок можно составить для цеха и определить ЦЭН, т.е. определить место установки внутрицеховой ТП.

  2. Величина нагрузок на генплане изображается кругами, площадь которых пропорциональна им.

Пример

Дано:

Генплан 3 х 2 км с силовыми нагрузками цехов (1кл. = 0,1 км)


Требуется:

- определить координаты ЦЭН активных;

- определить координаты ЦЭН реактивных;

- нанести данные на генплан.

Решение:

  1. Наносятся на генплан центры электрических нагрузок (ЦЭН) каждого цеха (рис. 1), масштаб генплана mг =0,2 км/см.

3

  1. Определяются радиусы кругов активных и реактивных нагрузок, исходя из масштаба генплана.

  2. Определяется масштаб активных (mа) нагрузок, исходя из масштаба генплана. Принимается для наименьшей нагрузке (Ц5) радиус Rа5=0,1 км, тогда

== 796 кВт/км2;

Принимается mа =800 кВт/км2.

Определяется радиус для наибольшей нагруки при рпинятом масштабе

Ra=;

Нанесение нагрузок на генплан в данном масштабе возможно, масштаб утверждается.

Определяются радиусы кругов для остальных нагрузок:

Rai=; Rai =2∙10-2 .

Результаты заносятся в « Сводную ведомость нагрузок цехов» (таблица 1).

Определяются реактивные нагрузки каждого цеха из соотношения

Qi = ,

где определяется по .

Результаты заносятся в «Сводную ведомость нагрузок цехов».

Определяются радиусы кругов для реактивных нагрузок при том же масштабе, т.е. при mр = 800 квар/км2 по формуле

Rpi=2∙10-2.

Результаты заносятся в «Сводную ведомость нагрузок».

Нагрузки кругами наносятся на генплан, активные – сплошной линией, реактивные – штриховой.

  1. Определяются условные ЦЭН активной и реактивной:

Xа0 =;

4

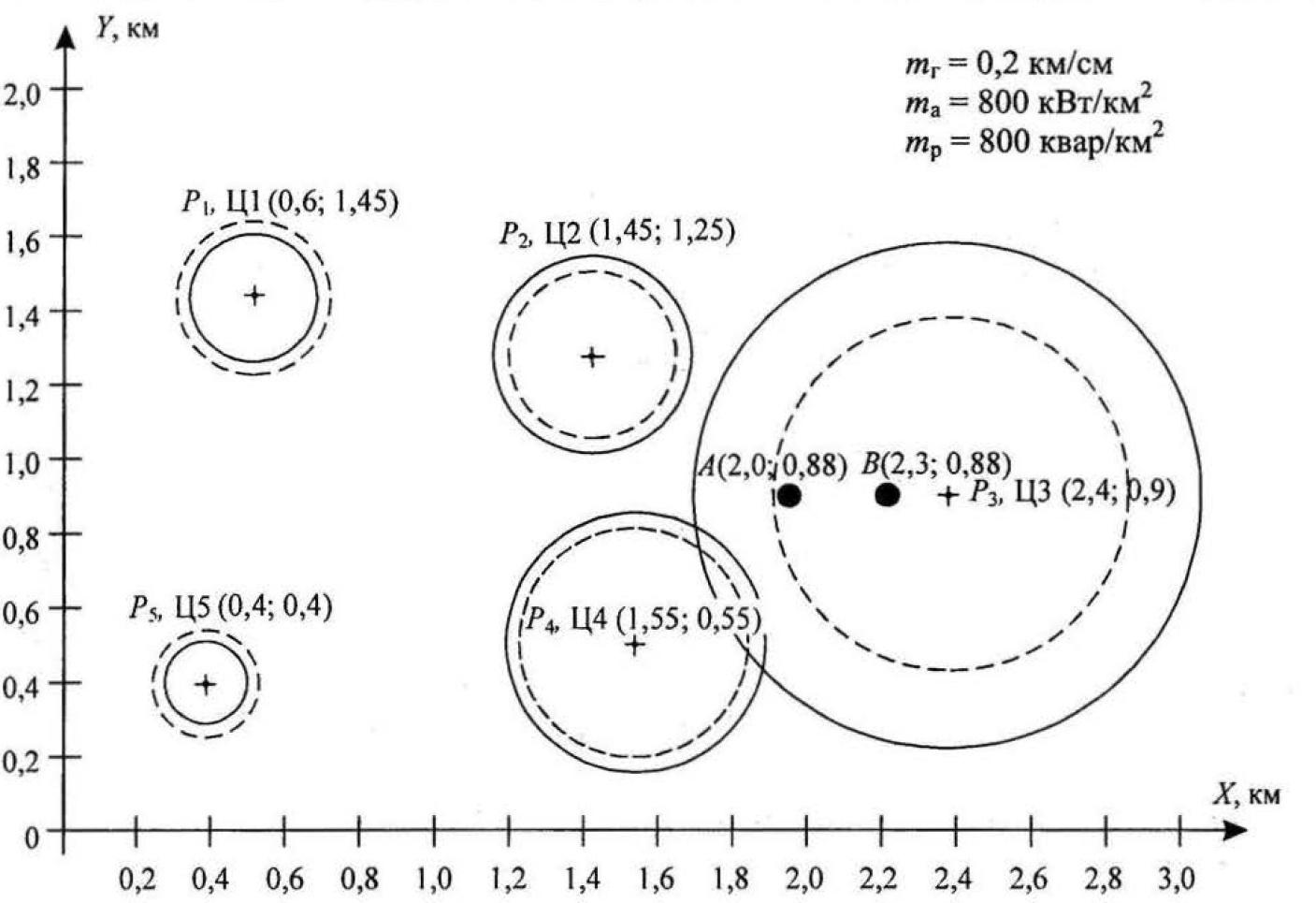

Рис. 1. Картограмма нагрузок

Yа0 =

Вблизи точки А(2,0; 0,88) располагают ГПП.

Xр0 =;

Yp0 =

Вблизи точки В( 2,3; 0,83) располагают ККУ или синхронный компен-сатор (СК).

  1. Составляются картограммы нагрузок для всего предприятия и наносятся необходимые данные.

5

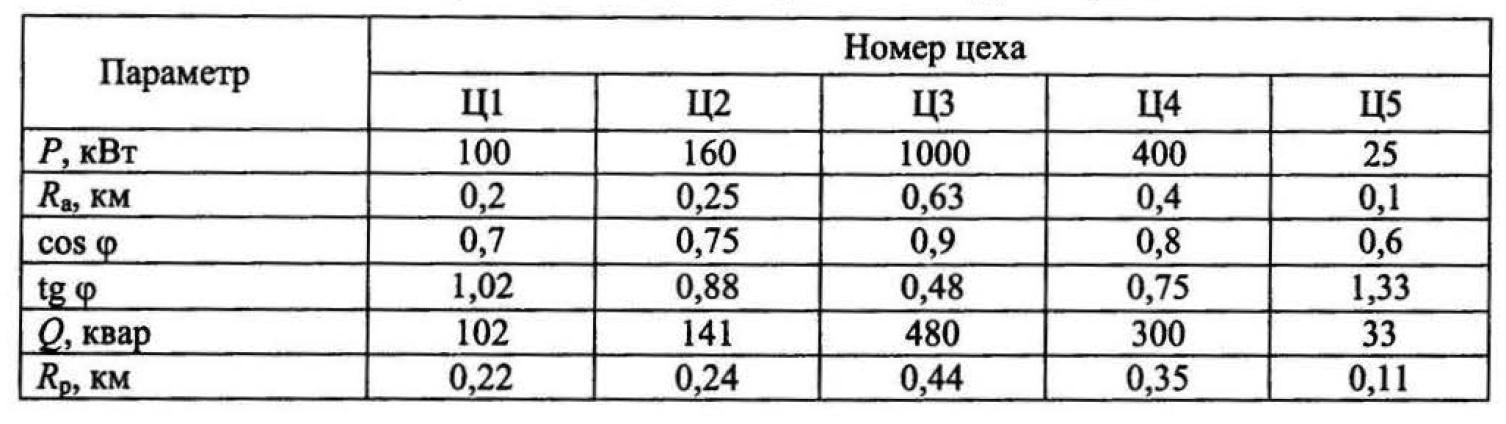

Таблица 1. Сводная ведомость нагрузок цехов

Ответ: Место установки ГПП и ЦЭН точка А(2; 0,88). Место установки ККУ и ЦЭН точка В(2,3; 0,88).

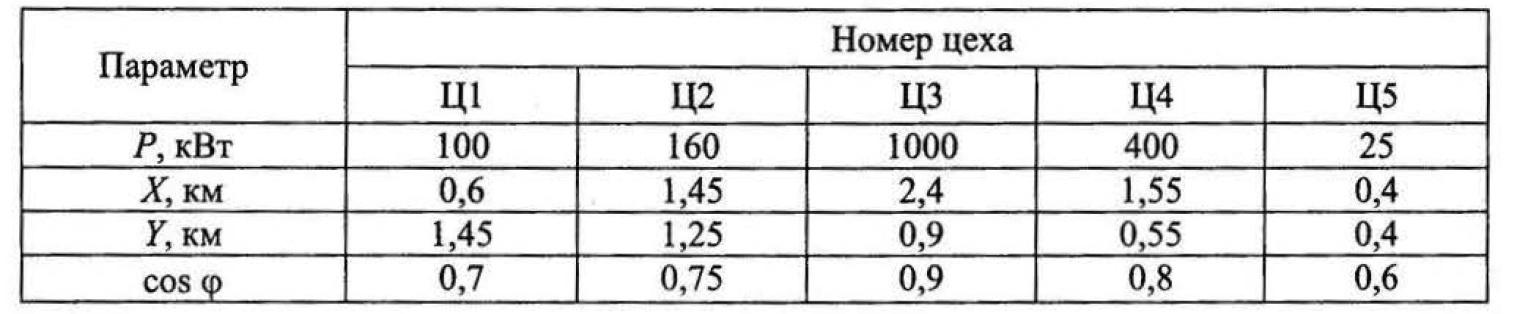

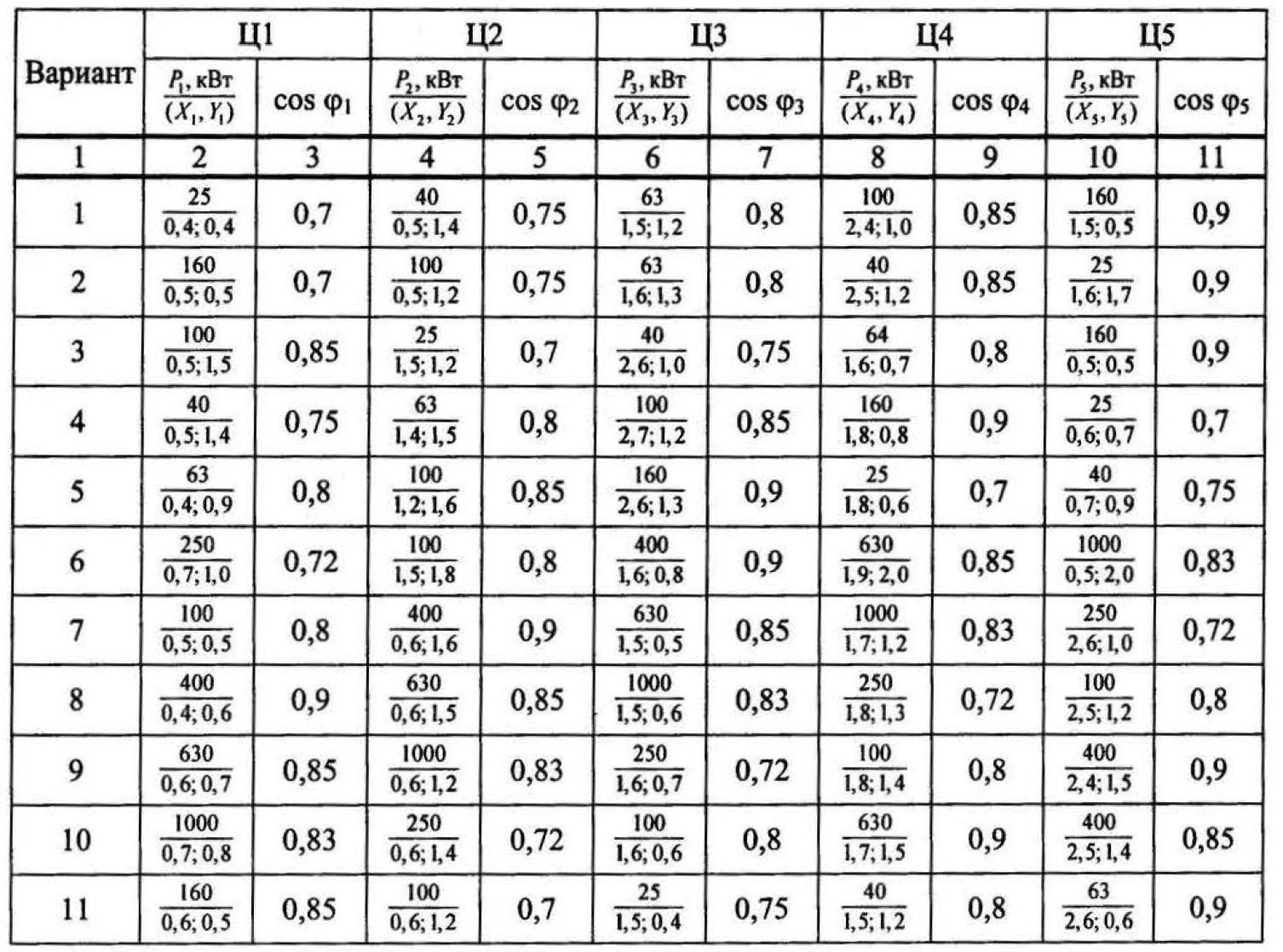

Таблица 2. Индивидуальные задания определения положения подстанции

6

Продолжение таблицы 2.

7

  1. Методика расчета электрических нагрузок цеха и выбор числа и мощности питающих трансформаторов

Расчет производится методом коэффициента максимума (упорядоченных диаграмм), который сводится к определению максимальных (PM , QM , SM) расчетных нагрузок группы электроприемников.

PМ = КМРСМ; QМ =QСМ; SМ = ,

где РМ – максимальная активная нагрузка, кВт;

QМ - максимальная реактивная нагрузка, квар;

SМ – максимальная полная нагрузка, кВ∙А;

КМ – коэффициент максимума активной нагрузки;

– коэффициент максимума реактивной нагрузки;

РСМ – средняя активная мощность за наиболее нагруженную

смену, кВт;

QСМ – средняя реактивная мощность за наиболее нагруженную

смену, квар;

PСМ = КИРН; QСМ =,
