ВУЗ: Российский государственный технологический университет имени К.Э. Циолковского
Категория: Шпаргалка
Дисциплина: Материаловедение
Добавлен: 18.02.2019
Просмотров: 689
Скачиваний: 9
|
Пластинчатую
|
Более крупное зерно способствует повышению жаропрочности. В сплавах с пластинчатой структурой сопротивление ползучести возрастает с увеличением размера β-зерна, α-колоний и толщины пластин первичной α-фазы, а длительная прочность максимальна при некотором определенном размере зерна. По длительной прочности и сопротивлению ползучести превосходство пластинчатой структуры перед глобулярной тем больше, чем выше температура и больше продолжительность испытаний. Но если деталь будет при этом еще испытывать знакопеременные нагрузки, потребуется бимодальная структура. |
Билет №19
Какую структуру нужно создать в титановом сплаве, если известно, что изготовленная из этого сплава деталь должна иметь высокое сопротивление распространению усталостной трещины (вязкость разрушения К1С) при нормальной температуре.
|

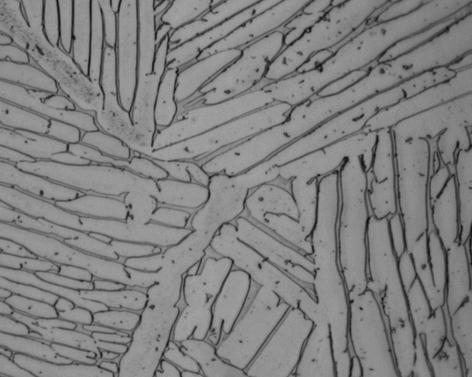

Пластинчатую
|
Чем дисперсней структура, тем ниже К1с, так как если трещина зарождается, то она быстро «проскочит» все глобулы и деталь разрушится. Если трещина распостраняется вдоль пластин, она их быстро «пробежит», но потом она упрется в α-оторочку и будет долго ее преодолевать, так как нужно накопить много энергии. После прохождения α-оторочки трещина либо будет накапливать энергию, чтобы «перерезать» пластины, расположенные поперек, либо начнет разветвляться и идти вдоль пластин. Но это все занимает много энергии и времени, поэтому скорость распространения трещины будет медленная, по сравнению с глобулярной. |
