Методические указания по выполнению лабораторных работ и
2. Оборудование лабораторного стенда:
4. Таблица 2 измерений и расчетов
2. Оборудование лабораторного стенда:
4 .Таблица 2 измерений и расчетов.
2. Оборудование лабораторного стенда:
4 .Таблица 2 измерений и расчетов.
2. Оборудование лабораторного стенда:
4 .Таблица 2 измерений и расчетов.
2. Оборудование лабораторного стенда:
4 .Таблица 2 измерений и расчетов.
2. Оборудование лабораторного стенда:
4 .Таблица 2 измерений и расчетов.
2. Оборудование лабораторного стенда:
4 .Таблица 2 измерений и расчетов.
2. Оборудование лабораторного стенда:
4 .Таблица 2 измерений и расчетов.
2. Оборудование лабораторного стенда:
4 .Таблица 2 измерений и расчетов.
2. Оборудование лабораторного стенда:
4 .Таблица 2 измерений и расчетов.
2. Оборудование лабораторного стенда:
4 .Таблица 2 измерений и расчетов.
2. Оборудование лабораторного стенда:
4 .Таблица 2 измерений и расчетов.
2. Оборудование лабораторного стенда:
4 .Таблица 2 измерений и расчетов.
2. Оборудование лабораторного стенда:
4 .Таблица 2 измерений и расчетов.
2. Оборудование лабораторного стенда:
4 .Таблица 2 измерений и расчетов.
2. Оборудование лабораторного стенда сли -1
4 .Таблица 2 измерений и расчетов.
2. Оборудование лабораторного стенда сли -1
4 .Таблица 2. Измерений и расчетов.
Транзистор, включенный по схеме с оэ
2. Оборудование лабораторного стенда сли -1
4 .Таблица 2. Измерений и расчетов.
2. Оборудование лабораторного стенда сли -1
4 .Таблица 2. Измерений и расчетов.
2. Оборудование лабораторного стенда сли -1
4 .Таблица 2. Измерений и расчетов.
2. Оборудование лабораторного стенда сли -1
4 .Таблица 2. Измерений и расчетов.
6. По данным замеров и расчетов построить графики зависимостей :
3.6.1. В положении переключателя S1 –«2» резистором R2 установить напряжение на фотодиоде от источникаЕ2 0…10 В по PV1 U=1В.
3.6.2. . Переключатель S1 поставить в положение «1».
Изменяя согласно табл.2 , значения напряжения накала лампы U н на источникеЕ2 0…4 В по PV1 резистором R1записывать значения фототокаIф по РА1( в мкА).

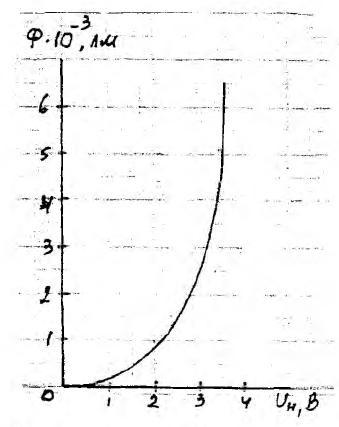

3.7.Воспользовавшись графиком на рис.1 перевести напряжение накала лампы Uн в Вольтах в световой потокФлюменах и значения светового потока занести в табл.
4 .Таблица 2. Измерений и расчетов.
|
№ п/п |
Замеры и расчеты |
||||||||||||
|
Вольтамперная характеристика |
|||||||||||||
|
1 |
U В |
0 |
1 |
2 |
4 |
6 |
7 |
||||||
|
2 |
Uн=0В |
Iф1 мкА |
|
|
|
|
|
|
|||||
|
3 |
Uн=3,5В |
Iф3 мкА |
|
|
|
|
|
|
|||||
|
Световая характеристика |
|||||||||||||
|
1 |
UнВ |
0 |
1,0 |
2,0 |
2,5 |
3,0 |
3,5 |
||||||
|
2 |
Iф мкА |
|
|
|
|
|
|
||||||
|
3 |
Флм*10-3 |
|
|
|
|
|
|
||||||
5. Расчетные формулы: По характеристикам определить темновой токIтемн( приФ=0)
Rст= 1/Iтемн S= Iф/Ф
6. По данным замеров и расчетов построить графики зависимостей :
Iф = f (U) при Ф= const Iф= f (Ф) при U= const
7. Отчет должен содержать:
7.1. Наименование работы
7.2. Цель работы
7.3. Графики
7.4. Ответы на контрольные вопросы
К каждому отчету должна прилагаться ксерокопия описания лабораторной работы.
8 .Контрольные вопросы
.8.1. Поясните структуру фотодиода и принцип его работы.
8.2.
В каких режимах может работать фотодиод?
. 8.3Параметры фотодиода и их определение по характеристикам.
8.4.Приведите условное обозначение фотодиодов и их применение.
9. Литература
1. «Электротехника и электроника» под редакцией Б.И. Петленко Москва «Академия» 2007 год.
2. М.В. Немцов, М. Л. Немцова «Электротехника и электроника» Москва «Академия» 2007 год.
3. Ф.Е. Евдокимов. Общая электротехника. Учебник. М.: Высшая школа, 1990г.
4. Ю.П. Черкасов, Э.М. Моисеевич. Учебное пособие. Электротехника и электрооборудование киноустановок. М.: Высшая школа, 1991 г.
5. Л. А. Частоедов. Электротехника. Учебник. М.: Высшаяшкола, 1989 г.
6.Е.О. Федосеева « Основы электроники и микроэлектроники» М., Высшая школа, 1990г
Преподаватель Губская Н. А.
Лаборатория электронной техники
Лабораторная работа № 7
Исследование однофазных схем выпрямления
1 Цель работы.
Исследовать свойства и технические характеристики схем выпрямления однофазного тока.
Зарисовать формы кривых напряжений в характерных точках схем выпрямления.
Рассчитать основные параметры.
2. Оборудование лабораторного стенда. Макет «Выпрямители однофазного тока»,осциллографС1-65, электронный вольтметрВ7-38
3. Порядок выполнения работы.
3.1 Собрать структурную схему исследования для чего:
Структурная электрическая схема измерений
3.2. Подключить осциллограф ВЧ кабелем к макету (гнезда ХS 6-7)
3.3. Подключить электронный вольтметр к разъему макета ХS8, установив род его работы«V=»
3.4.После проверки схемы преподавателем, включить макет, осциллограф, вольтметр в сеть.
3.5. Переключатель SА6 поставить в положениеUн, измеритьU0для двух схем выпрямления, результаты занести в табл.1
3.6. Переключатели макета установить в положения: SА1-1ф 1Т;SА2, SА4 – ВЫКЛ ;
SА3, SА5 – ВКЛ, что соответствует чисто активной нагрузке
3.7. Регулировками на осциллографе установить устойчивое изображение на экране.
3.8. Переключатель макета SА1 поставить в положение1ф 1Т, а затем1ф 2Т
4.1.Перевести вольтметр на измерение переменного напряжения (клавиша «V~»)
4.2.Измерить напряжение переменной составляющей (его действующее значение U~)
Показания вольтметра U~ для двух схем выпрямления занести в табл.1
4.3. Рассчитать коэффициенты пульсаций Кп и частоту пульсацийfп и для двух схем выпрямления занести в табл.1. Число пульсаций за период m посчитать по осциллограмме
Таблица 1
|
Измеренная величина |
Однофазная однотактная схема выпрямления |
Однофазная двухтактная схема выпрямления |
|
U0 В |
|
|
|
U~(действ.значение)В |
|
|
|
Кп= |
|
|
|
fп= m*50Гц |
|
|
U~/ U0
5.По данным замеров зарисовать формы кривых напряжений до выпрямителя и после для двух схем выпрямления с экрана осциллографа
6. Отчет должен содержать:
6.1. Наименование работы
6.2. Цель работы
6.3. Графики
6.4. Ответы на контрольные вопросы
К каждому отчету должна прилагаться ксерокопия описания лабораторной работы.
7.Контрольные вопросы
7.1. Приведите и поясните структурную схему источников вторичного электропитания.
7.2. Перечислите технические характеристики выпрямителей.
7.3. Приведите классификацию выпрямителей.
7.4. Чем определяется фазность и тактность выпрямителей?
8. Литература
1. «Электротехника и электроника» под редакцией Б.И. Петленко Москва «Академия» 2007 год.
2. М.В. Немцов, М. Л. Немцова «Электротехника и электроника» Москва «Академия» 2007 год.
3. Ф.Е. Евдокимов. Общая электротехника. Учебник. М.: Высшая школа, 1990г.
4. Ю.П. Черкасов, Э.М. Моисеевич. Учебное пособие. Электротехника и электрооборудование киноустановок. М.: Высшая школа, 1991 г.
5. Л. А. Частоедов. Электротехника. Учебник. М.: Высшая школа, 1989 г.
6.Е.О. Федосеева « Основы электроники и микроэлектроники» М., Высшая школа, 1990г
7. Выпрямители. Методические указания по теме «Электропитание киноустановок»
8.Регулирующиеустройства и стабилизаторы. Методические указания по теме «Электропитание киноустановок»
Преподаватель Губская Н. А.
Лаборатория электронной техники
Лабораторная работа № 8
Исследование трехфазных схем выпрямления
1 Цель работы.
Исследовать свойства и технические характеристики схем выпрямления трехфазного тока.
Зарисовать формы кривых напряжений в характерных точках схем выпрямления.
Рассчитать основные параметры.
2. Оборудование лабораторного стенда. Макет «Выпрямители трехфазного тока»,осциллографС1-65, электронный вольтметрВ7-38
3. Порядок выполнения работы.
3.1 Собрать структурную схему исследования для чего:
Структурная электрическая схема измерений
3 2. Подключить электронный вольтметр к разъему макета с помощью «тройника», установив род его работы«V=»
3.3.После проверки схемы преподавателем, включить макет, осциллограф, вольтметр в сеть.
