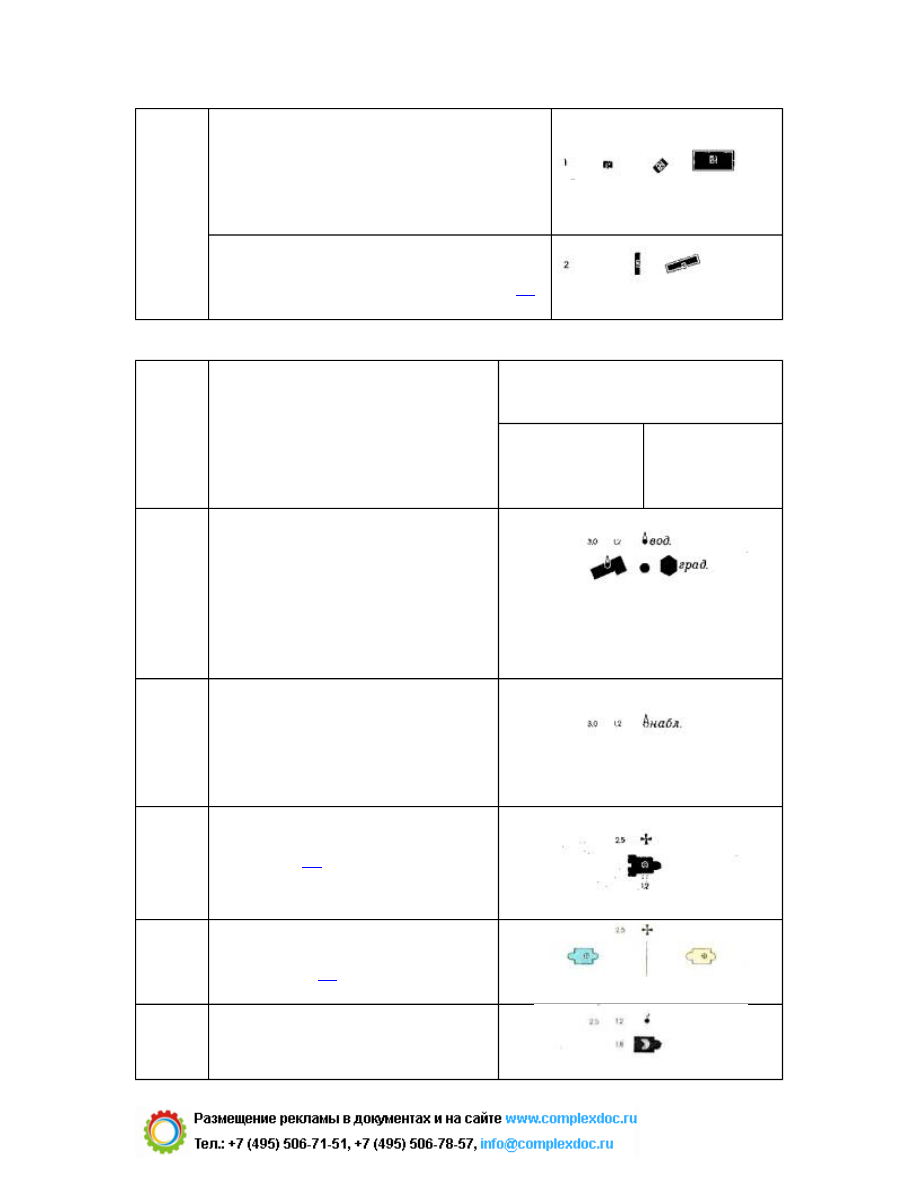

Этажность зданий:

1) в городах и рабочих поселках (с 9-ти
этажей и выше)

15

2) в населенных пунктах сельского и
дачного типов (с 3-х этажей и выше) [

24

]

Таблица № 3


№№

условн.

знаков

НАЗВАНИЯ УСЛОВНЫХ

ЗНАКОВ

на съемочном

оригинале

на красочном

оттиске

а

16

Капитальные сооружения

башенного типа

(водонапорные и

силосные башни,

кирпичные пожарные

каланчи, градирни и т.п.) б

17

Вышки легкого типа

(наблюдательные,

прожекторные, спортивные

и др.)

а

18

Церкви, костелы, кирхи
каменные [

25

]

б

а

19

Церкви, костелы, кирхи
деревянные [

25

]

б

а

20

Мечети каменные

б

База нормативной документации: www.complexdoc.ru

6


background image

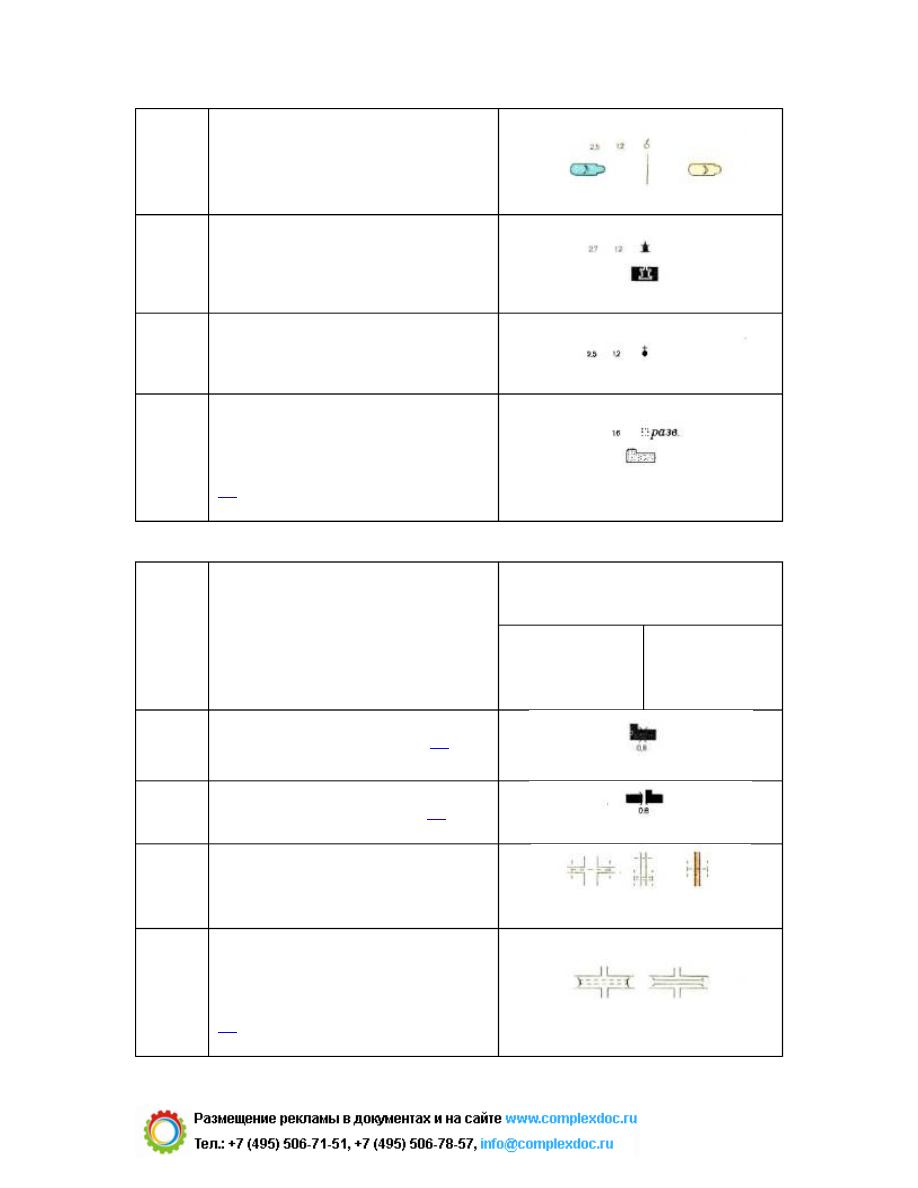

а

21

Мечети деревянные

б

а

22

Буддийские монастыри, храмы
и пагоды

б

23

Часовни

а

24

Разрушенные и
полуразрушенные строения,
имеющие значение ориентиров
[

26

]

б

Таблица № 4


№№

условн.

знаков

НАЗВАНИЯ УСЛОВНЫХ

ЗНАКОВ

на съемочном

оригинале

на красочном

оттиске

25

Въезды во двор под аркой [

27

]

26

Въезды во двор открытые [

27

]

а

27

Подземные переходы через
улицы и дороги

б

28

Туннельные путепроводы и
эстакады-путепроводы для
движения транспорта по улицам
[

81

]

База нормативной документации: www.complexdoc.ru

7


background image

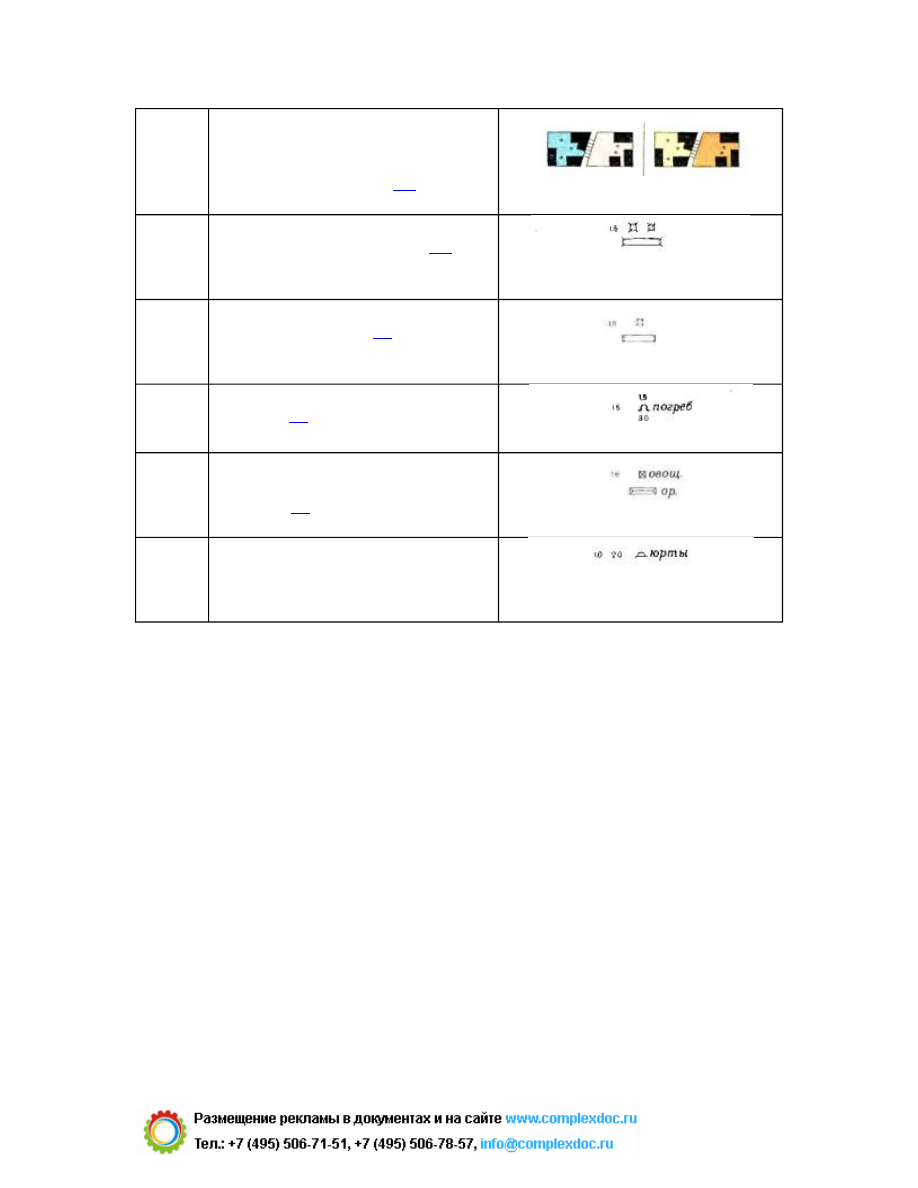

29

Непроезжие участки улиц

(ступенчатые, на склонах

гор и т.п.) [

28

]

а

30

Павильоны, беседки [

29

]

б

а

31

Навесы на столбах [

29

]

б

32

Погреба [

29

]

а

33

Овощехранилища, оранжереи,
теплицы [

29

]

б

34

Постоянные стоянки юрт, чумов и
т.п.

Таблица № 5

База нормативной документации: www.complexdoc.ru

8


background image

ПРИМЕРЫ

ИЗОБРАЖЕНИЯ

НАСЕЛЕННЫХ ПУНКТОВ

Пример изображения части города

[

17

,

18

,

19

,

20

,

21

,

23

,

24

,

27

,

30

,

31

,

32

,

33

,

34

,

66

,

68

]

На съемочном оригинале

35

На красочном оттиске

Таблица № 6

База нормативной документации: www.complexdoc.ru

9


background image

Пример изображения части города

[

17

,

18

,

19

,

20

,

21

,

23

,

30

,

31

,

32

,

33

,

34

,

66

,

71

]

На съемочном оригинале

36

На красочном оттиске

Таблица № 7
