background image

47

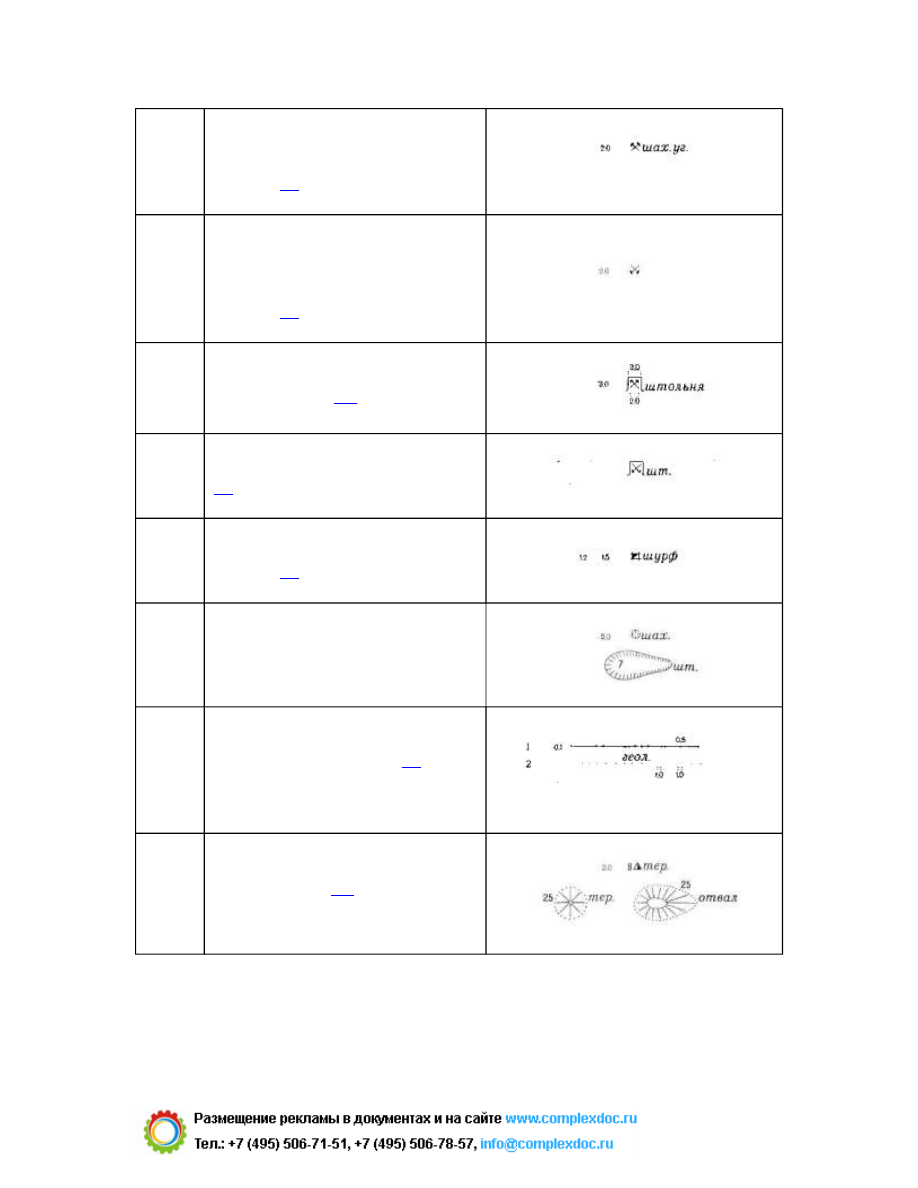

Устья вспомогательных шахтных
стволов и эксплуатационных
шурфов [

38

]

48

Устья недействующих
вспомогательных шахтных
стволов и эксплуатационных
шурфов [

38

]

49

Устья действующих штолен

[

38

]

50

Устья недействующих штолен
[

38

]

51

Устья разведочных геологических
шурфов [

39

]

a

52

Обрушившиеся устья
шахтных стволов,
шурфов, штолен
(7-глубина воронки в м)

б

53

1. Линии разведочных
геологических шурфов [

39

]

2. Геологические канавы

a

54

Отвалы

породы-

терриконы (8 и 25-высоты
отвалов в м)[

40

]

b

Таблица № 12

База нормативной документации: www.complexdoc.ru

16


background image

№№

условн.

знаков

НАЗВАНИЯ УСЛОВНЫХ

ЗНАКОВ


55

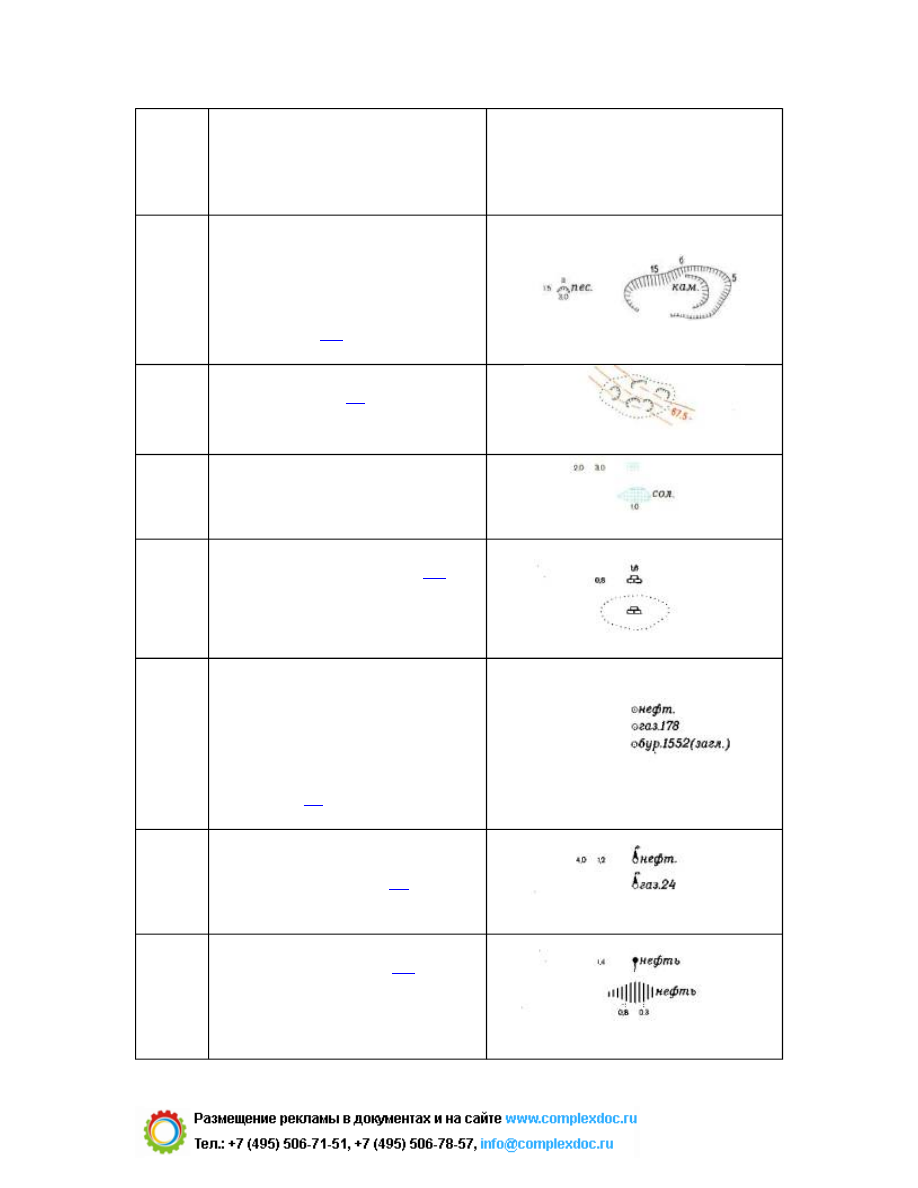

Места открытых

разработок (карьеры);

пескам; материал добычи;

5 и 15-глубины карьера в м

[

41

] а б

56

Изрытые места [

42

]

57

Открытые соляные

разработки [41]

58

Торфоразработки [

43

]

59

*

Скважины буровые и
эксплуатационные (нефтяные,
газовые и др.), их назначение и
номера (178,1552); загл. -
заглушенные (заброшенные)
скважины [

44

]

60

*

Нефтяные и газовые вышки, их
назначение и номера[

44

]

а

61

Выходы нефти [

45

]

б

База нормативной документации: www.complexdoc.ru

17


background image

а

62

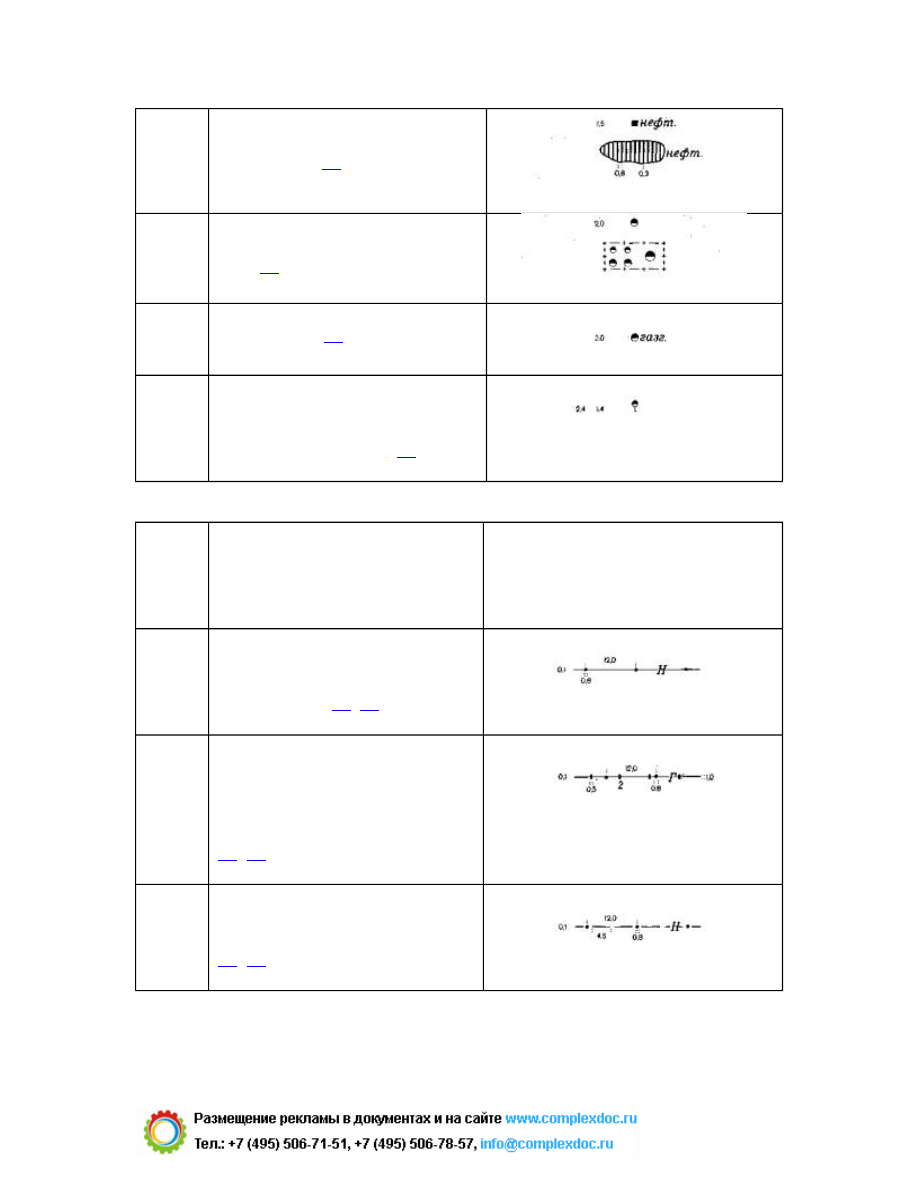

Нефтяные бассейны и ямы

[

45

]

б

63

Склады горючего, цистерны,
баки [

46

]

64

Газгольдеры [

46

]

65

Бензоколонки, колонки
дизельного топлива,
заправочные станции [

47

]

Таблица № 13

№№

условн.

знаков

НАЗВАНИЯ УСЛОВНЫХ

ЗНАКОВ


66

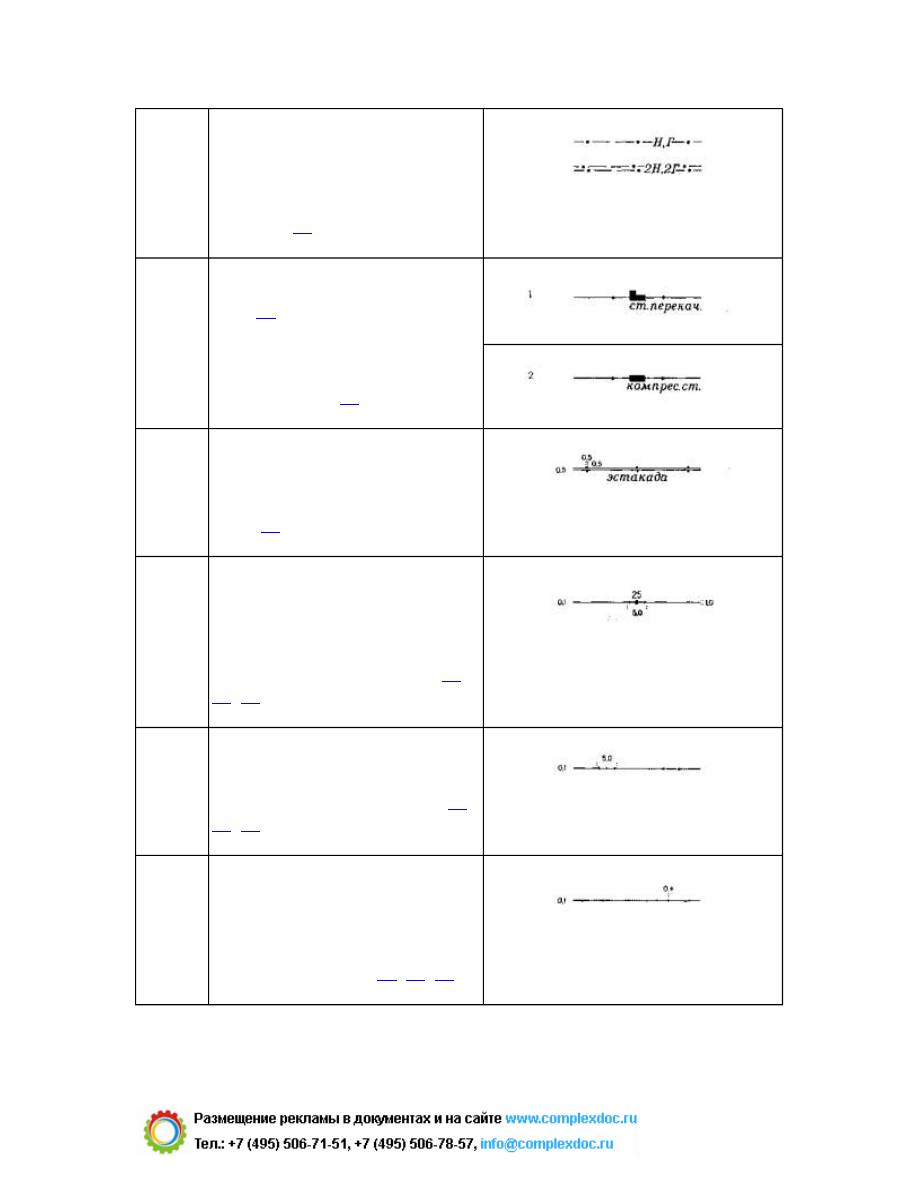

Трубопроводы наземные
(назначение: Н-нефть, Г-газ, К-
канализация) [

48

,

54

]

67

Трубопроводы наземные и
надземные на опоpax
(назначение: Н-нефть, Г-газ, К-
канализация); 2-высота опор в м
[

48

,

54

]

68

Трубопроводы подземные
(назначение: Н-нефть, Г-газ)
[

48

,

54

]

База нормативной документации: www.complexdoc.ru

18


background image

69

Несколько трубопроводов,
уложенных в одной траншее или
рядом в одном
коммуникационном
коридоре[

49

]

1. Станции перекачки (нефти и
т.п.) [

50

]

70

2. Компрессорные станции на
трубопроводах [

50

]

71

Эстакады для погрузки
различных материалов и
топлива, укладки трубопроводов
и др. [

51

]

72

Линии электропередачи на
металлических и
железобетонных опорах
(фермах, столбах высотой 14 м и
более) 25-высота опоры в м [

52

,

53

,

54

]

73

*

Линии электропередачи на
деревянных опорах и бетонных
столбах высотой менее 34 м [

52

,

53

,

54

]

74

*

Воздушные линии связи и
технических средств
управления: телефонные,
телеграфные, радиотрансляции,
сигнализации и др. [

52

,

53

,

54

]

База нормативной документации: www.complexdoc.ru

19


background image

75

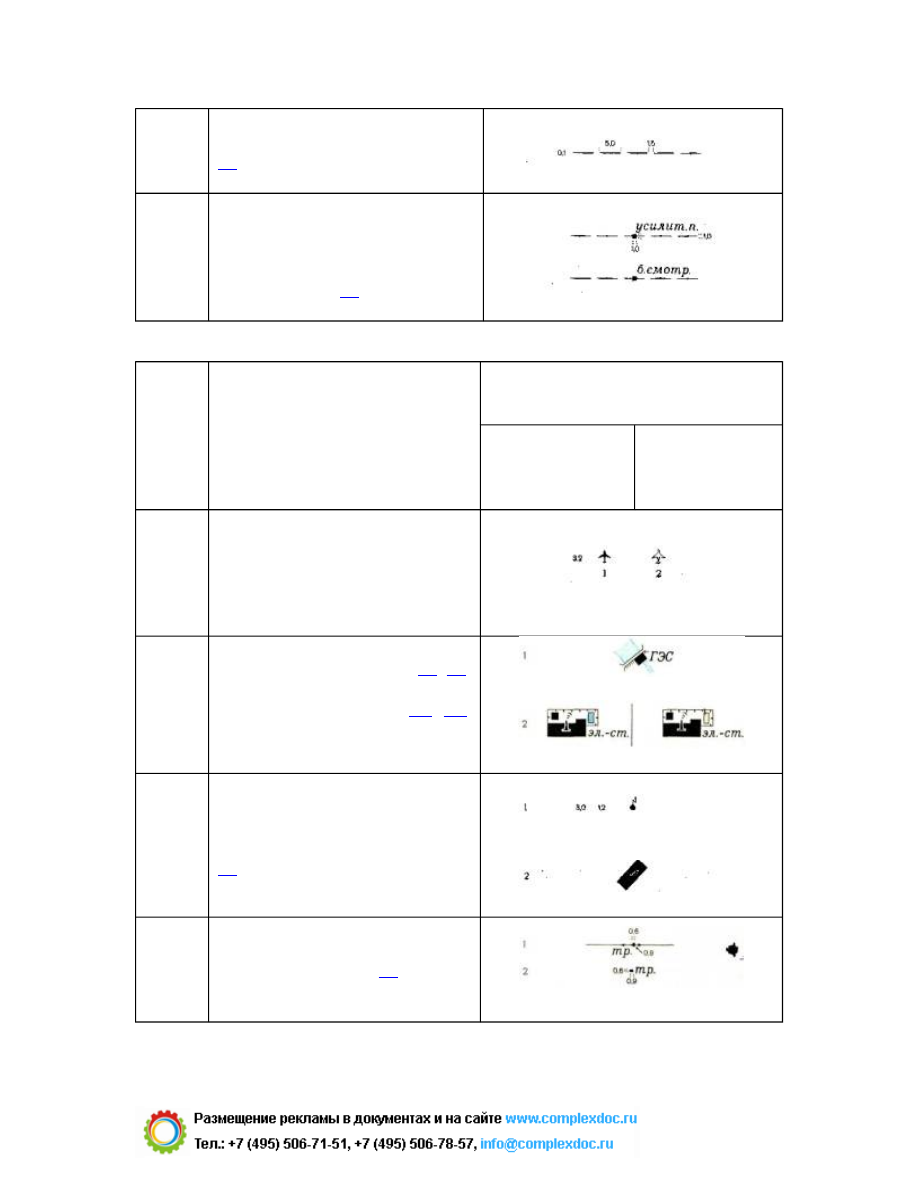

Подводные и подземные кабели
[

54

]

76

Контрольные и усилительные
пункты, бункеры и будки
смотровые на кабелях и
трубопроводах [

50

]

Таблица № 14


№№

условн.

знаков

НАЗВАНИЯ УСЛОВНЫХ

ЗНАКОВ

на съемочном

оригинале

на красочном

оттиске

77

1. Аэродромы и гидроаэродромы

2. Посадочные площадки (на
суше и на воде)

78

1. Гидроэлектростанции [

37

,

55

]

2. Электростанции [

37

,

55

]

79

1. Трансформаторные будки

2. Электрические подстанции
[

55

]

80

*

Трансформаторы на столбах (1)
и на постаментах(2)[

56

]

База нормативной документации: www.complexdoc.ru

20
