Файл: topo_legend.doc

50000 жителей и более

менее 50000 жителей

50000 жителей и более

менее 50000 жителей

Изображение кварталов

Кварталы с преобладанием огнестойких строений

Кварталы с преобладанием неогнестойких строений

Примечание. На карте масштаба 1:100000 огнестойкость не показывается; фоновая закраска оранжевого цвета на изображении городов с населением 50000 жителей и более отображает кварталы с плотной застройкой.

Разрушенные и полуразрушенные кварталы

Непроезжие участки улиц (показываются только на карте масштаба 1:25000)

Изображение отдельных строений

Выдающиеся огнестойкие строения (показываются только на картах масштабов 1:25000 и 1:50000).

1) Выражающиеся в масштабе карты; 2) не выражающиеся в масштабе карты

Жилые и нежилые строения

Разрушенные и полуразрушенные строения

Отдельно расположенные дворы

Стоянки юрт, чумов и т. п.

Города

МОСКВА

Столица СССР, столицы союзных республик СССР и столицы иностранных государств с населением свыше 1000000 жителей. Города с населением свыше 1000000 жителей.

РИГА

Столицы союзных республик СССР и столицы иностранных государств с .населением менее 1000000 жителей. Города с населением от 500000 до 1000000 жителей.

ТОМСК

Столицы АССР, центры краев, областей и автономны областей, не входящих в состав края. Административные центры 1-го порядка .на иностранной территории. Города с населением от 100000 до 500000 жителей.

МАЙКОП

Центры автономных областей, входящих в состав края. Центры национальных округов. Города с населением от 50000 до 100000 жителей.

ТОРЖОК

Города с населением от 10000 до 50000 жителей

АЛЕКСИН

Города с населением от 2000 до 10000 жителей.

ВАРНЯЙ

Города с населением менее 2000 жителей.

Примечание. Подписи названий населенных пунктов и железнодорожных станций показаны для карты масштаба 1:100000. На картах масштабов 1:25000 и 1:50000 эти подписи даются шрифтами того же вида, но несколько крупнее.

КОДЖОРИ

2000 жителей и более

ДУБКИ

менее 2000 жителей

Поселки при промышленных предприятиях, железнодорожных станциях, пристанях и т. п.

Майский

более 1000 жителей

Артенмший

от 100 до 1000 жителей

Рудничный

менее 100 жителей

Поселки сельского и дачного типа

ЛАбИНСКАЯ

более 200 домов

Гончаровка

от loo до 200 домов

Юрьевка

от 20 до 100 домов Лотошино

Лотошино

менее 20 домов

Динскя

Отдельные дворы

Железнодорожные станции

Горбачево

Узловые и большие станции

Навтлуг

Станции, разъезды, платформы и остановочные пункты

Примечание. Если на нарте название населенного пункта подчеркнуто, то оно относится и к ближайшей железнодорожной станции или речной пристани,

ОТДЕЛЬНЫЕ МЕСТНЫЕ ПРЕДМЕТЫ

(Промышленные, сельскохозяйственные и социально-культурные объекты)

Заводские и фабричные трубы

Нефтяные и газовые вышки

1)Телевизионные башни ( 508— высота башни в метрах);

2) радиомачты, телевизи-онные и радиорелейные мачты (5О-высота мачты в метрах

Капитальные сооружения башенного типа

Вышни легкого типа

Терриконы» отвалы (25 и 15—высоты в метрах):

1) выражающиеся в масштабе карты;

2) не выражающиеся в масштабе нарты

Будки трансформаторные

Ветряные двигатели

Водяные мельницы и лесопильни

Печи для' обжига извести, древесного угля

Заводы, фабрики и мельницы с трубами

1) Выражающиеся в масштабе карты; 2) не выра • жающиеся в масштабе нарты

Заводы, фабрики и мельницы без труб

Места добычи полезных ископаемых открытым способом

Примечание. Условный знак, отмеченный буквой „а", применялся до 1963 г.

Шахты и штольни действующие

Шахты и штольни недействующие

Открытые соляные разработки

1) Выражающиеся в масштабе карты; 2) не выражающиеся в масштабе карты

Торфоразработки

Электростанции

Нефтяные и газовые скважины без вышек

Склады горючего и газгольдеры

Бензоколонки и заправочные станции

Радиостанции и телевизионные центры

Ветряные мельницы

1. Аэродромы и гидроаэродромы;

2. 2) посадочные площадки (на суше и на воде)

Телеграфные, радиотелеграфные конторы и отделения телефонных станций

Метеорологические станции

Памятники, монументы, братские могилы; туры и каменные столбы высотой более 1 м

Дома лесников

Церкви

Часовни

Мечети

Буддийские монастыри, храмы и пагоды

Мазары, субурганы, обо

Кладбища

1) Выражающиеся в масштабе карты,

2) не выражающиеся в масштабе карты

Кладбища с деревьями

Скотомогильники

Загоны для скота

Пасеки (показываются только на карте масштаба 1:25000)

Линии связи (телефонные, телеграфные, радиотрансляции)

Линии электропередачи на деревянных, опорах

Линии электропередачи на металлических или железобетонных опорах (25—высота опоры в метрах)

Нефтепроводы наземные и станции перекачки

Нефтепроводы подземные

Газопроводы и компрессорные станции

Древние исторические стены (5—высота стены в метрах)

Каменные, кирпичные стены и металлические ограды

Условные знаки

Место главной точки условного знака

Геометрический центр фигуры

Середина основания энака

Вершина прямого угла у основания знака

Геометрический центр нижней фигуры

Геометрическая ось знака

Пункты государственной геодезической сети (91,6—высота основания пункта над уровнем моря)

То же на курганах (2—высота кургана в метрах)

1) То же на зданиях (на карте масштаба 1:100000 не показываются), 2) то же на церквах

Точки съемочной сети, закрепленные на местности центрами

То же на курганах (2—высота кургана в метрах)

Астрономические пункты

Нивелирные марки и реперы (грунтовые)

В условных знаках 1963 г.

В условных знаках 1959 г.

Трехпутные железные дороги, семафоры и светофоры, поворотные круги

Двухпутные железные дороги станции

Однопутные железные дороги, разъезды, платформы и остановочные пункты на ширококолейных железных дорогах

Расположение главного здания станции: 1) сбоку путей; 2) между путями; 3) расположение неизвестно

Электрифицированные железные дороги: 1) трехпутные: 2) двухпутные; 3) однопутные; 4) блокпосты

Путевые посты, погрузочно-разгрузочные площадки, тупики и подъездные пути

1) Насыпи; 2) выемки (4—высота или глубина в метрах); 3) участки с большими уклонами—более 0,020 (только в горных районах)

В условных знаках 1963 г.

В условных знаках 1959 г.

Строящиеся ширококолейные железные дороги

Полотно разобранных железных дорог

Узкоколейные железные дороги и станции на них, трамвайные линии

Строящиеся узкоколейные железные дороги

1) Станции метрополитена, 2) выходы линий метрополитена на поверхность

Депо, вокзалы, станционные пути, выражающиеся в масштабе карты, переходные мостики

1) Трубы; 2) эстакады

Подвесные дороги

Автострады: 8—ширина одной полосы в метрах, 2—количество полос, Ц—материал покрытия (Ц—це-ментобетон, А—асфальтобетон); насыпи (4—высота насыпи в метрах)

Усовершенствованные шоссе: 8—ширина покрытой части; 10—ширина всей дороги от канавы до канавы в метрах, А—материал покрытия (А—асфальтобетон, Ц—цементобетон, Бр—брусчатка, Кл— клинкер), выемки (5—глубина выемки в метрах)

Шоссе: 5—ширина покрытой части) 8—ширина всей дороги от канавы до канавы в метрах; Б—материал покрытия (Б—булыжник, Г—гравий, К — камень колотый, Шл—шлак, Щ—щебень); обсадки

1) Легкие придорожные сооружения (павильоны, навесы); 2) съезды; 3) участки дорог с малым радиусом поворота (менее 25 м)

Улучшенные грунтовые дороги (8—ширина проезжей части в метрах) и трудно проезжие участки дорог

Строящиеся дороги: 1) автострады; 2) усовершенствованные шоссе; 3) шоссе, 4) улучшенные грунтовые дороги

1) Мосты через незначительные препятствия'

2) участки дорог с большими уклонами (8% и более),

3) номера автомобильных дорог

Перевалы, отметки их высот и время действия

Грунтовые дороги и трудно проезжие участки дорог

Полевые и лесные дороги

Караванные пути и вьючные тропы

Пешеходные тропы и пешеходные мосты

Зимние дороги

Дороги с деревянным покрытием

Фашинные участки дорог, гати и гребли

Каменные, кирпичные стены и металлические ограды вдоль дорог

Лотки для спуска леса

Участки троп на искусственных карнизах—овринги (в числителе—наименьшая ширина, в знаменателе— длина карниза в метрах)

Граница смены материала покрытия на шоссейных дорогах

Километровые знаки, подписи числа километров

Путепроводы над железной дорогой: К—каменный (материал постройки), в числителе-длина и ширина проезжей части в метрах, в знаменателе-грузоподъемность в тоннах

Путепроводы над шоссейной дорогой (пр.—проезд под путепроводом: 5—высота, 9—ширина проезда в метрах)

Переезды на одном уровне

Туннели (в числителе—высота и ширина, в знаменателе—длина в метрах)

Акведуки

Мосты двухъярусные: 1) шоссе под' железной дорогой; 2) шоссе над железной дорогой

Береговая пиния постоянная и определенная

Береговая линия непостоянная и неопределенная (пересыхающие реки и озера, озера на болотах, мигрирующие озера)

Береговые отмели и мели

Берега опасные (характер опасности неизвестен)

Берега осыхающие (приливо-отливные полосы)

песчаные

песчано-каменистые и галечно-гравийные

илистые

скалистые

Берега обрывистые: 1) без пляжа; 2) с пляжем, не выражающимся в

Береговые валы, озы и другие гряды, не выражающиеся в масштабе карты (3—высота в метрах)

Реки и ручьи, В две линии изображаются реки шириной 5м и более—на картах масштабов 1:25000 и 1:50 000, 10м и более— на карте масштаба 1:100 000

Подписи 'названий судоходных рек и каналов

Подписи названий несудоходных рек, ручьев и каналов

Подземные и пропадающие участки рек (по болотам и т. п.)

Каналы шириной от 10 до 15м—на карте масштаба 1:35000, до 30м—на карте масштаба 1:50000, до 60м - на карте масштаба 1:100000

Каналы шириной от 3 до 10м; водораспределительные устройства: 1) отвод воды в обе стороны; 2) отвод воды в одну сторону

Каналы и канавы шириной до 3 м; деревья и кусты вдоль рек, каналов и канав.

Каналы подземные

Каналы строящиеся

Сухие канавы: 1) шириной менее 3 м; 2) шириной 3 м; и более (5-ширина канавы в метрах)

Реки, каналы и канавы с дамбами с одной и с двух сторон

Дамбы и искусственные валы (2—высота в метрах)

Озера: 1) пресные; 2) соленые; 3) горько-соленые

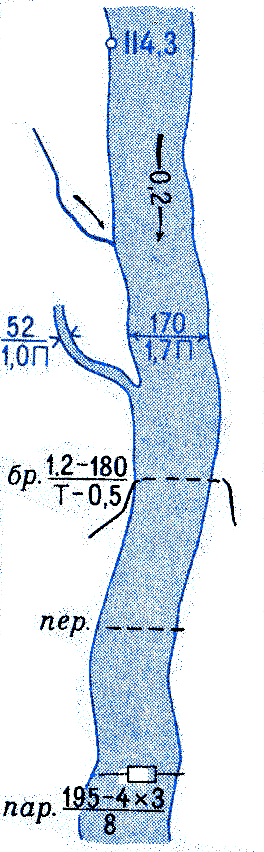

Отметки урезов воды

Стрелки, показывающие направление течения рек (0,2—скорость течения в м/сек)

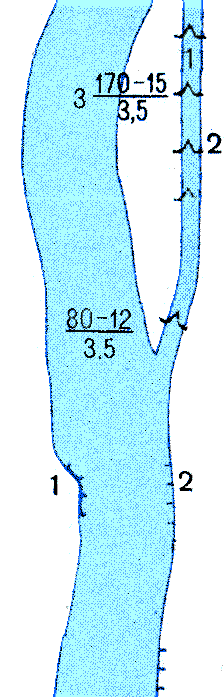

Характеристика рек и каналов: 170—ширина, 1,7— глубина в метрах, П—характер грунта дна (П—песчаный, Т—твердый, В—вязкий, К—каменистый)

Броды: 1,2—глубина, 180—длина в метрах, Т—характер грунта, 0,5—скорость течения в м/сек

Перевозы

Паромы: 195—ширина реки; 4х3—размеры парома в метрах; 8—грузоподъемность в тоннах

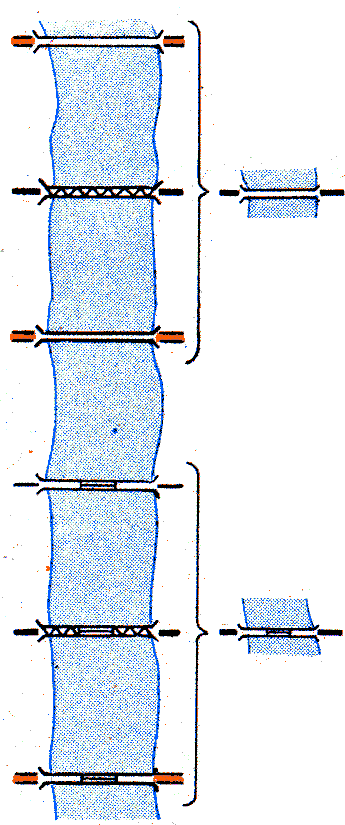

1:25000

1:50000, 1:100000

Мосты деревянные

Мосты металлические

Мосты каменные и железобетонные

Мосты деревянные

Подъемные и разводные

Мосты металлические

Мосты каменные и железобетонные

Наплавные мосты

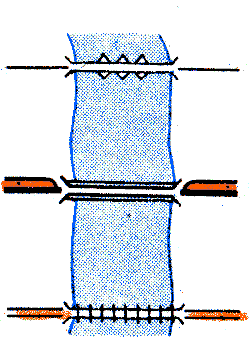

Мосты двухъярусные каменные и железобетонные

Мосты цепные и канатные

Характеристика мостов: К — материал постройки (К — каменный, М — металлический, ЖБ — железобетонный, Д —деревянный); 8 — высота над уровнем воды (на судоходных реках); 370 — длина моста, 10 —ширина проезжей части в метрах, 60 —грузоподъемность в тоннах

Мосты длиной 3 м и более

Мосты через незначительные препятствия (длиной менее 3 м)

Шлюзы, выражающиеся в масштабе карты (1—камера, 2—ворота шлюза), и их характеристика по основному ходу: 3'—количество камер, 170—длина камеры в метрах, 15—ширина ворот, 3,5—глубина на пороге ворот

Шлюзы, не выражающиеся в масштабе карты

Набережные: 1) каменные; 2) деревянные

Берега с укрепленными откосами

Водопады и пороги (5—высота падения воды в метрах)

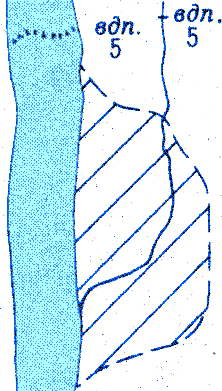

Границы и площади разливов крупных рек и озер при продолжительности затопления местности более двух месяцев; границы и площади строящихся водохранилищ

Водомерные посты и футштоки

Плотины: 1) проезжие; 2) непроезжие; К—материал сооружения (К—каменные, Бет.—бетонные, ЖБ— железобетонные, Д—деревянные, Зем.—земляные)' 250—длина, 8—ширина плотины по верху в метрах; в числителе—отметка верхнего уровня зоды, в знаменателе—нижнего

Плотины подводные

Водопроводы наземные

Водопроводы подземные

Кяризы действующие (ряд колодцев, соединенных подземным каналом)

Кяризы недействующие

Главные колодцы в степных и пустынных районах:51,1 отметка уровня земли, 25—глубина колодца в метрах, 20— наполняемость 8 литрочасах

Колодцы

Колодцы: 1) с ветряным двигателем; 2) бетонированные с механическим подъемом воды

Артезианские колодцы гидрологические скважины

Чигири (водоподъемные сооружения)

Водохранилища и дождевые ямы, не выражающиеся в масштабе карты

1) Источники (ключи, родники); 2) оборудованные источники

Гейзеры

Железнодорожные паромы

Якорные стоянки и пристани без оборудованных причалов

Пристани с оборудованными причалами, не выражающиеся в масштабе карты

Молы и причалы: 1) выражающиеся в масштабе карты' 2) не выражающиеся в масштабе карты

Волноломы и буны

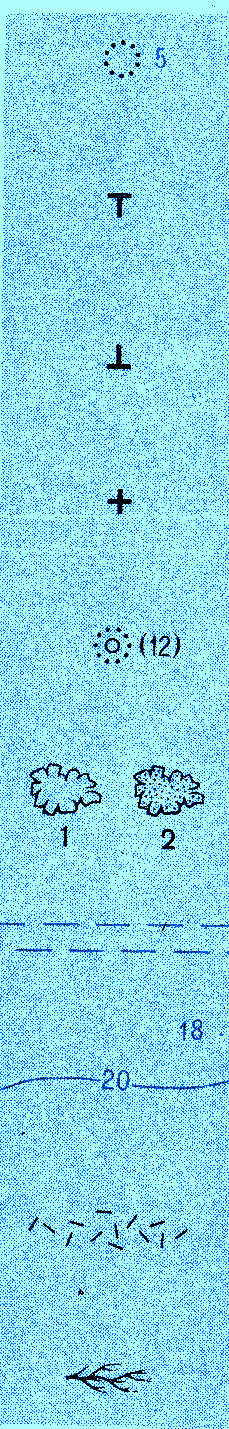

Банки малого размера (5—глубина в метрах)

Камни подводные

Камни надводные

Камни осыхающие

Скалы надводные (12—высота скалы над водой в метрах)

Рифы: 1) подводиые; 2)осыхаю1цие

Морские каналы

Изобаты и их подписи, отметки глубин

Водоросли

Места скопления плавника

Маяки

Огни

Светящие буи

Плавучие маяки и плавучие огни

Постоянные знаки береговой речной сигнализации

Сухие доки, не выражающиеся в масштабе нарты

Эллинги, слипы

Приливо-отливные течения (стрелки с оперением - приливы, без оперения—отливы)
