Горизонтали

Подписи горизонталей в метрах и указатели направления скатов (бергштрихи)

Сухие русла рек

Отметки командных высот; 2) отметки высот

Отметки высот у ориентиров

Овраги и промоины: 1) шириной в масштабе карты более 1 мм; 2) шириной 1 мм и менее (в числителе— ширина между бровками, в знаменателе—глубина в метрах)

1) Обрывы (21—высота в метрах); 2) укрепленные уступы полей на террасированных участках склонов

Курганы: 1) выражающиеся в масштабе карты (5— высота в метрах); 2) не выражающиеся в масштабе карты

Ямы: 1) выражающиеся в масштабе карты (5—глубина в метрах); 2) не выражающиеся в масштабе карты

Скалы -останцы (10—высота в метрах)

Дайки (крутостенные гряды из твердых горных пород)

Кратеры вулканов, не выражающиеся в масштабе карты

Кратеры грязевых вулканов

1) Отдельно лежащие камни (3—высота в метрах);

2) скопления камней

Карстовые воронки

Входы в пещеры и гроты

Лавовые потоки

Задернованные уступы (бровки), не выражающиеся горизонталями

Оползни

Песчаные и земляные осыпи

Каменистые и щебеночные осыпи

Наледи

Ледяные обрывы (барьеры) и ископаемые льды (7-высота обрыва в метрах)

Хвойные леса (ель, пихта, сосна, кедр, лиственница и. др.)

Лиственные леса (дуб, бук, клен, береза, осина и др.)

Смешанные леса

Характеристика древостоя в метрах: в числителе— высота деревьев, в знаменателе—толщина, справа от дроби—расстояние между деревьями

Узкие полосы леса и защитные лесонасаждения (2— средняя высота деревьев в метрах)

Небольшие площади леса, не выражающиеся в масштабе карты

Отдельные рощи, не выражающиеся в масштабе карты: 1) хвойные; 2) лиственные; 3) смешанные

Отдельно стоящие деревья, имеющие значение ориентиров: 1) хвойные; 2) лиственные

Отдельные деревья, не имеющие значения ориентиров

1) Пальмовые рощи, выражающиеся в масштабе карты; 2) пальмовые рощи,не выражающиеся в масштабе карты: 3) отдельные пальмы

Низкорослые (карликовые) леса

Поросль леса, лесные питомники и молодые посадки леса высотой до 4 м (2—средняя высота деревьев в метрах)

Буреломы

1) Редкие леса (редколесье)'

2) редкий низкорослые леса

1) Горелые и сухостойные леса

2) вырубленные леса

Просеки в лесу шириной 20 м и более—на карте 1:25000, 40 м и более—на карте 1:50000, 60 м и более—на карте 1:100000 ; линии электропередачи по просекам

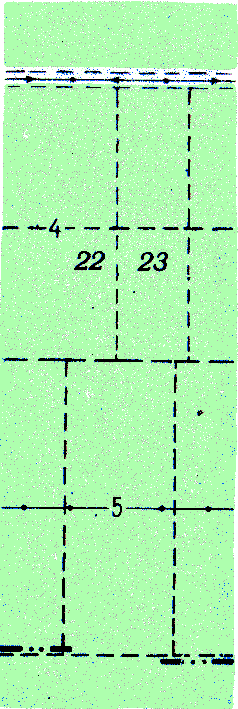

Прочие просеки в лесу (4—ширина просеки в метрах); 22, 23—номера лесных кварталов

Лесные дороги по просекам

Линии связи по просекам (5—ширина просеки в метрах)

Границы по просекам

Кустарники: 1) отдельные кусты и группы кустов; 2) сплошные заросли

Порода кустарников: 1) хвойные; 2) лиственные (0,8—средняя высота кустарника в метрах)

Узкие полосы кустарников и живые изгороди

Колючие кустарники (сплошные заросли)

Саксаул: 1) отдельные группы; 2) сплошные заросли

Стланик: 1) отдельные группы; 2) сплошные заросли

Заросли бамбука

Фруктовые и цитрусовые сады

Виноградники

Ягодные сады (смородина, малина и другие ягодные кустарники)

Мангровые заросли ( особый вид тропической растительности затопляемых побережий )

Парники (показываются только на карте масштаба 1:25000)

1) Рисовые поля; 2) рисовые поля, постоянно покрытые водой

Плантации технических культур: 1) древесных; 2) кустарниковых; 3) травянистых

1) Луговая растительность (высотой менее 1 м),

2) высокотравная растительность

Камышовые и тростниковые заросли

Мокрые лужки (мочажинки), не выражающиеся в масштабе нарты: 1) с травянистой растительностью (показываются только на карте масштаба 1:25000); 2) с камышом и тростником (на карте масштаба 1:100000 не показываются)

1) Степная (травянистая) растительность; 2), полукустарники (полынь, терескен и др.)

Моховая и лишайниковая растительность

Болота непроходимые и труднопроходимые (1,8—глубина болота в метрах)

Растительный покров болот: 1) травянистый; 2) моховой; 3) камышовый и тростниковый

Болота проходимые (0,6—глубина болота в метрах)

Солончаки непроходимые (мокрые и пухлые)

Солончаки проходимые

Полигональные поверхности (участки поверхности в тундровых и высокогорных районах, разбитые узкими трещинами на многоугольники—полигоны)

Такыры (глинистые участки в пустынных и полупустынных районах): 1) выражающиеся в масштабе карты; 2) не выражающиеся в масштабе карты

1) Поверхности с буграми, не выражающимися в масштабе карты.

2) кочковатые поверхности.

Пески ровные

Пески бугристые

Пески грядовые и дюнные

Пески лунковые и ячеистые

Пески барханные

Примечание: На карте масштаба 1:25000 все типы песков показываются одним условным знаком — ,,пески ровные”, а формы рельефа песков изображаются горизонталями.

Глинистые и щебеночные поверхности (показываются только на карте масштаба 1:25000)

Каменистые поверхности (выходы коренных пород)

Галечники

Государственные (1—копец; 2—пограничный знак)

Полярных владений СССР

Союзных республик СССР

АССР, краев, областей и автономных областей, не входящих в состав края, административных единиц 1-го порядка на иностранной территории

Автономных областей, входящих в состав края, национальных округов

Государственных заповедников

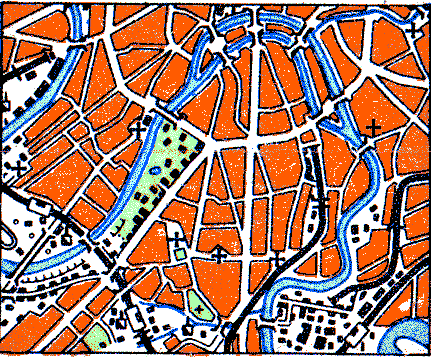

Города с населением 50000 жителей и более

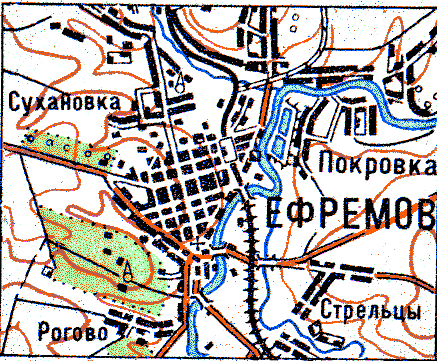

Города с населением менее 50000 жителей и поселки городского типа

Поселки сельского типа

Поселки дачного типа

Поселки с бессистемной застройкой

Поселки рассредоточенного типа

*На стр. 56—-60 приведены только те условные знаки карты масштаба 1:200000, которые отличаются от условных знаков карт масштабов 1:25000-1:100000.

Города с населением 50000 жителей и более

Города с населением менее 50000 жителей и поселки городского типа

Посёлки сельского типа

МОСКВА

Столица СССР, столицы союзных республик СССР и столицы иностранных государств с населением свыше 1000000 жителей. Города с населением свыше 1000000 жителей

РИГА

Столицы союзных республик СССР и столицы иностранных государств с населением менее 1000000 жителей. Города с населением, от 500000 до 1000000 жителей

ТОМСК

Столицы АССР, центры краев, областей и автономных областей, не входящих в состав края. Административные центры 1-го порядка на иностранной территории. Города с населением от 10ОООО до 500000 жителей

майкоп

Центры автономных областей, входящих в состав края. Центры национальных округов. Города с населением от 50000 до 10ОООО жителей

торжок

Города с населением от 10000 до 50000 жителей

АЛЕКСИН

Города с населением от 2000 до 10000 жителей

ВАРНЯЙ

Города населением менее 2000 жителей

КОДЖОРИ

2000 жителей и более

ДУБКИ

менее 2000 жителей

Октябрьский

1000 жителей и более

Рудничный

менее 1000 жителей

Павловка

более 1000 жителей (более 200 домов)

Подлипки

от 500 до 1000 жителей (от 100 до 200 донов)

Тимохово

от 100 до 500 жителей (от 20 до 100 домов)

Турицыно

менее 100 жителей (менее 20 домов)

Динский

Отдельные дворы

Горбачево

Узловые и большие станции

Навтлуг

Станции разъезды, платформы и остановочные пункты

Крепости, форты и укрепления

Каналы шириной 20 м и более Каналы шириной менее 20 м

Каналы судоходные: 1) шириной 20 м и более' .2) шириной менее 20 м

Каналы судоходные строящиеся: 1) шириной 20 м и более; 2) шириной менее 20 м

Каменистые, щебеночные, песчаные и земляные осыпи

Оползни

Полярные круги и тропики

Железнодорожные мосты длиной 100 м и более: ЖБ—материал постройки, 9—высота над поверхностью воды или земли, 200—длина в метрах

Эстакады: ЖБ—материал пострайки, 600—длина, 15—ширина проезжей части в метрах, св. 100—грузоподъемность в тоннах

Характеристика дорог: 8—расстояние между пунктами в километрах, 5- ширина проезжеи части, 7— ширина всей дороги в метрах, Д—материал покрытия

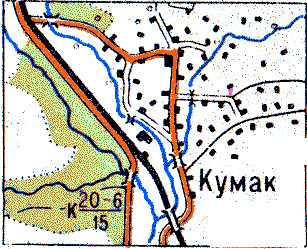

Мосты и путепроводы: К—материал постройки, 8— высота над уровнем воды (на судоходных реках), 350—длина моста, 10—ширина проезжей части в метрах, св. 100- грузоподъемность 8 тоннах, пр.—• проезд под путепроводом: 5—высота, 9—ширина проезда

Водохранилища: 30—объем в куб. км» 1600—площадь зеркала воды в кв. км, 6— время (в сутках) опорожнения при открытии всех затворов, 1,5—время (в .сутках) опорожнения при разрушении плотины

Гидроузлы: К—материал водосливной части плотины, Зем.—материал глухой части плотины, 231—длина водосливной част» плотины, 15—ширина плотины по верху в метрах, 26—разница между верхним и нижним уровнями воды, 650—общая длина плотины (водосливной и глухой)» метрах

Дамбы: Зем.—материал сооружения, 3—ширина по верху, 6—высота в метрах

Города с населением 50000 жителей и более и крупные железнодорожные узлы

Города с населением менее 50000 жителей и поселки городского типа

Поселки сельского типа

Поселки дачного типа

Поселки с бессистемной застройкой

Поселки рассредоточенного типа

МОСКВА

Столица СССР, столицы союзных республик СССР и столицы иностранных государств с населением свыше 1000000 жителей. Города с населением свыше 1000000 жителей

РИГА

Столицы союзных республик СССР и столицы иностранных государств с населением менее 1000000 жителей. Города с населением от 500000 до 1000000 жителей

ТОМСК

Столицы АССР, центры краев, областей и автономных областей, не входящих в состав края. Административные центры 1-го порядка на иностранной территории. Города с населением от 100000 до 500000 жителей

МАЙКОП

Центры автономных областей, входящих в состав края Центры национальных округов. Города с .населением от 50000 до 100000 жителей

ТОРЖОК

Города с населением от 10000 до 50000 жителей

А ЛЕКСИН

Города с населением от 2000 до 10000 жителей

ВАРНЯЙ

Города с населением менее 2000 жителей

КОДЖОРИ

2000 жителей и более

ДУБКИ

менее 2000 жителей

Вербилово

более 1000 жителей

Вербилово

Бербилово

Вишенка

от 500 до 1ООО жителей

Вишенка

Вишенка

Беловка

менее 500 жителей

Беловка

Беловка

Горбачебо

Узловые и большие станции

Навтлуг

Станции, разъезды, платформы и остановочные пункты

Автострады (8—ширина одной полосы в метрах, 2— 1 количество полос, Ц—матерная покрытия), выемки (б—глубина выемки в метрах)

Усовершенствованные шоссе, насыпи (8—высота насыпи в метрах)

Шоссе (8—ширина покрытой части, А—материал покрытия)

Улучшенные грунтовые дороги

Грунтовые (проселочные) дороги

1234

Строящиеся дороги: 1) автострады; 2) совершенствованные шоссе; 3) шоссе '4) улучшенные грунтовые дороги

Каналы шириной 20 м и более

Каналы шириной менее 20 м

Каналы судоходные: 1) шириной 20 м и более; 2) шириной менее 20 м

Каналы судоходные строящиеся: 1) шириной 20 и более; 2) шириной менее 20 м

Морские пути

Пристани и якорные стоянки

Границы государственные

Границы союзных республик СССР

Изогоны

Точки аномалий магнитного склонения

Районы аномалий магнитного склонения

МОСКВА

более 1000000 жителей

РИГА

от 600000 до 1000000 жителей

томск

от 100000 до 500000 жителей

МАЙКОП

от 50000 до 100000 жителей

торжок

от 10000 до 50000 жителей

АЛЕКСИН

от 2000 до 10000 жителей

ВАРНЯЙ

менее 2000 жителей

Сычевка

Унеча,

более 1 000 жителей

Знаменка

Шишкино

менее 1000 жителей

выселки

Отдельные строения

Столица СССР

Столицы иностранных государств

Столицы союзных республик СССР

Столицы АССР, центры краев, областей и автономных областей, не входящих в состав края. Центры владений иностранных государств

Центры автономных областей. Входящих в состав края. Центры национальных округов

Центры районов. Центры административных единиц 1-го порядка на иностранной территории (провинций, аймаков и т. п.)

Берега обрывистые

Реки шириной 500м и более

Реки шириной менее 500м

Озера соленые и горько-соленые

Отметки урезов воды

Мосты длиной более 100м

Плотины

Колодцы

Водопроводы (наземные и подземные)

Болота

Солончаки
