Поверочная схема – это нормативно – технический или технический документ, устанавливающий соподчинение средств измерений, участвующих в передаче размера единицы от эталона или образцового средства измерений рабочим средствам измерений с указанием методов и погрешности при передаче, утвержденный в установленном порядке.

Разработка и реализация поверочных схем является одной основных функций метрологической службы, руководящий принцип организации и управления деятельностью метрологической службы.

Создание и реализацию поверочных схем регламентирует

ГОСТ 8.061 – 80.

Поверочные схемы разделяют на государственные и локальные поверочные схемы.

Государственная поверочная схема распространяется на все средства измерений данной физической величины, имеющихся в стране.

Разработку государственных поверочных схем для данной физической величины осуществляет главный центр государственных эталонов, являющийся хранителем государственного эталона единицы этой величины. При отсутствии государственного эталона разработку осуществляет центр, головной в данной области измерений. К разработке схемы в качестве соисполнителей могут привлекаться головные (базовые) организации метрологической службы ведомств.

В ходе разработки государственной поверочной схемы обосновывается оптимальность ее структуры (вида вторичных эталонов, число разрядов образцовых средств измерений и т. д.) с учетом: оптимальных соотношений погрешностей поверяемого и образцового средства измерений; вероятности признания годным неисправного средства измерений; допускаемого числа исправных, но забракованных средств к общему числу исправных средств и т.д.

Государственную поверочную схему разрабатывают в качестве государственного стандарта, и она не должна противоречить международным поверочным схемам, принятым в России.

Локальные поверочные схемы предназначены для метрологических органов министерств. Они распространяются также на средства измерений подчиненных предприятий.

Локальные поверочные схемы разрабатываются подразделением метрологической службы предприятия, проводящим поверку и распространяются на средства измерений, поверяемые в данном органе государственной или ведомственной метрологической службы. Локальные поверочные схемы не должны противоречить государственным поверочным схемам для средств измерений тех же физических величин. Они также могут быть составлены при отсутствии государственных поверочных схем. В локальных поверочных схемах можно указывать конкретные типы (экземпляры) средств измерений.

Поверочные схемы оформляются в виде чертежа, который дополняется текстовой частью. На чертеже указывают наименование средств измерений и методов поверки, номинальные значения или диапазоны значений физических величин, средств измерений и методов поверки.

---

На поверочной схеме также указывают один из методов поверки средств измерений: непосредственного сличения или сличения при помощи компаратора или других средств сравнения; прямых или косвенных измерений. В случае проведения градуировки средств измерений во время поверки делают ссылку в тексте.

На чертеже поверочной схемы наименование государственного эталона заключают в прямоугольник, образованный двойной линией, а вторичные эталоны, образцовые и рабочие средства измерений – в прямоугольники, образованные одинарной линией. Наименование методов поверки помещают в горизонтальные овалы между наименованиями поверяемого и образцового средств измерений. Форма чертежей поверочной схемы должна соответствовать требованиям ГОСТ 2. 301 – 68.

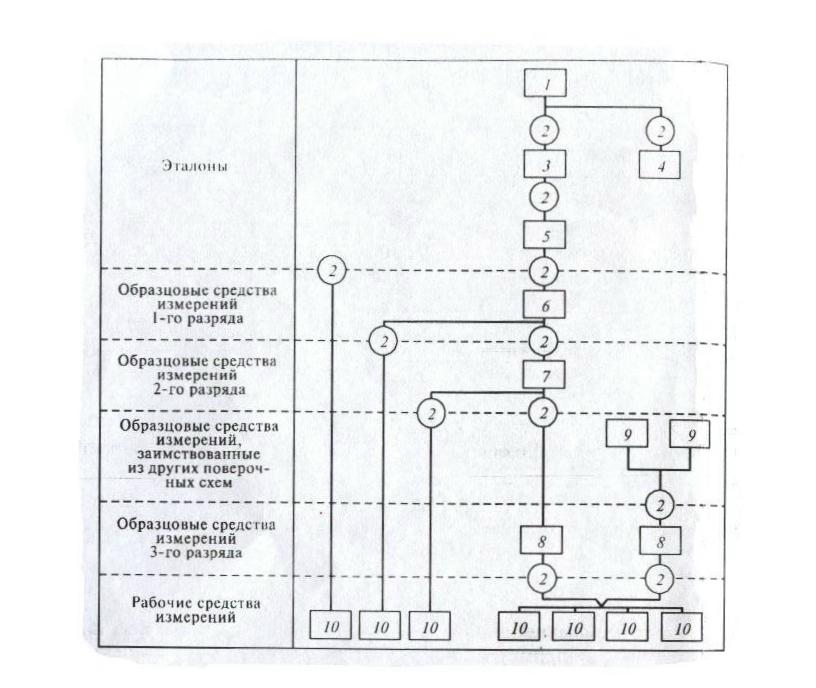

Методы поверки, указываемые на поверочной схеме (рис.3), должен отражать специфику поверки данного вида средств измерений.

рис. 3

Стандартные образцы состава и свойств веществ и материалов

Обеспечение стандартных свойств веществ и материалов, из которых изготавливается то, или иное изделие, является основой для выпуска продукции высокого качества. Существующий уровень развития средств измерений химического состава и свойств веществ и материалов не обеспечивает требуемой достоверности измерений, если используются традиционные способы поверки. Это определяется тем, что о составе и технических свойствах судят по результатам измерения некоторых физических величин, характеризующих их вторичные свойства, а связь состава и свойств веществ и материалов с непосредственно измеряемыми величинами часто зависит от конкретных условий измерений. Возникающие при этом методические погрешности измерения не устраняются повышением точности средств измерений, и необходим переход к воспроизведению измеряемых свойств с помощью специальных средств измерения – стандартных образцов свойства и состава веществ и материалов. Стандартный образец – это средство измерений в виде вещества (материала), состав или свойство которого установлены при аттестации. Стандартные образцы предназначены для обеспечения единства и требуемой точности измерений. Их применяют для измерения состава и свойств веществ и материалов методом сравнения с данным стандартным образцом; градуировки, аттестации и поверки средств измерений, используемых для измерения соответствующих свойств и состава веществ и материалов; аттестации методик выполнения измерений состава и свойств; контроля правильности результатов измерений.

При использовании стандартного образца конкретные внешние условия одновременно и одинаково действуют как на стандартные образцы, так и на испытуемый объект, и тем самым устраняются методические погрешности измерения. В этой связи стандартный образец должен быть по своим химическим и физическим свойствам как можно ближе к аттестуемому объекту. Стандартный образец как бы моделирует объект, и, например, при определении содержания алюминия в легированной стали и в цветном сплаве необходимо применять различные стандартные образцы. Таким образом, номенклатура стандартных образцов должна быть достаточно большой. В предельном случае для каждого объекта должен быть свой стандартный образец.

---

В зависимости от аттестуемой физической величины все стандартные образцы разделяют на стандартные образцы состава и стандартные образцы свойств. В свою очередь, стандартные образцы состава подразделяют в зависимости от вещества (материала), а стандартные образцы свойств – в зависимости от физической величины, которую они воспроизводят. Стандартные образцы свойств веществ и материалов по своему назначению выполняют роль мер.

В зависимости от установленного уровня утверждения и применения все стандартные образцы разбивают на три категории:

• государственные стандартные образцы (ГСО), утвержденные Госстандартом и зарегистрированные в Государственном реестре средств измерений, прошедших государственные испытания, применяемые при выполнении измерений Государственной метрологической службой, для выполнения особо точных измерений;

• отраслевые стандартные образцы (ОСО), утвержденные и зарегистрированные в порядке, установленном министерством, и применяемые для контроля правильности результатов измерений, выполняемых по отраслевым методикам для разработки стандартных образцов предприятий;

• Стандартные образцы предприятий (СОП), утвержденные и зарегистрированные в порядке, утвержденном руководителем предприятия и применяемые для градуировки средств измерений, для контроля правильности результатов измерений состава и свойств методом сравнения на предприятии.

Основными метрологическими характеристиками стандартного образца являются значение аттестуемой характеристики (значение физической величины, воспроизводимой стандартным образцом) и значение его погрешности, т. е. разности между значением аттестуемой характеристики, установленным при аттестации, и истинным значением, воспроизводимым при использовании конкретного экземпляра стандартного образца ил его части (пробы).

Важными требованиями являются однородность (постоянство воспроизводимых образцом значений физической величины во всех экземплярах образца или его частях) и стабильность (постоянство воспроизводимых образцом значений физической величины в течение срока действия образца).

Все стандартные образцы подлежат аттестации, при которой устанавливаются их метрологические характеристики.

Стандартные образцы предприятия аттестуются по отраслевым или непосредственно по государственным стандартным образцам. Аттестация государственных стандартных образцов производится путем их исследования с применением эталонов, образцовых средств измерений, с использованием методик, прошедших аттестацию по ГОСТ 8. 010 – 72. Значение аттестуемой характеристики – это установленное при аттестации стандартного образца значение воспроизводимой им физической величины, характеризующей его состав и свойства. Стандартный образец может иметь несколько аттестованных значений по числу воспроизводимых им физических величин. Каждый стандартный образец (или партия) снабжается свидетельством, в котором должны быть указаны значение аттестуемой характеристики, ее погрешность, срок действия образца, условия применения, хранения, транспортирования и т. п.

---

Для координации работ по разработке и внедрению стандартных образцов в стане действует Государственная служба стандартных образцов состава и свойств веществ и материалов (ГССО).

Стандартные справочные данные о физических константах и свойствах веществ и материалов

При проектировании и изготовлении различных изделий необходимы сведения о свойствах веществ и материалов. Такие сведения черпались из справочников или другой нормативно – технической документации, которые быстро устаревают.

Для обеспечения достоверности данных, используемых при проектировании, была создана и функционирует Государственная система стандартных справочных данных (ГСССД):

Основными задачами этой службы являются:

• установление точных значений физических констант;

• разработка достоверных данных о свойствах и составах веществ и материалов;

• оценка достоверности, аттестация и стандартизация данных;

• координация работ по получению достоверных данных;

• унификация применения данных и форм их представления;

• разработка единых принципов условных обозначений, терминологии и кодирования названий веществ, материалов и свойств;

• создание автоматизированной системы научно – технической информации о физических константах и свойствах веществ и материалов;

• информационное обслуживание народного хозяйства страны достоверными данными путем публикаций и с помощью автоматизированных систем.

Данные о свойствах веществ и материалов подразделяются на три категории:

• стандартные справочные данные (ССД) – достоверные данные о физических константах и свойствах важнейших веществ и материалов, обладающие наивысшей точностью и утвержденные Госстандартом;

• рекомендуемые справочные данные (РСД) – аттестованные органами ГСССД достоверные данные о свойствах веществ и материалов, точность которых удовлетворяет требованиям народного хозяйства;

• справочные (информационные) данные (СД) – данные о свойствах веществ и материалов, представленные в числовом, графическом или аналитическом виде, достоверность которых не оценена органами ГСССД.

ССД и РСД предназначены для применения в нормативно – технической документации всех видов, в научных исследованиях, а также при расчетах параметров, определяющих производительность, эффективность, надежность и эксплуатационные характеристики аппаратов, сооружений, конструкций, технологических процессов и др.

Справочные данные используются для разработки ССД и РСД, а также могут применяться во всех видах народного хозяйства при отсутствии соответствующих ССД и РСД.

Основой стандартных справочных данных являются данные, которые получаются отдельными авторами и публикуются обычно в виде статей. Задача ГСССД – обобщение этой информации, определение ее достоверности и затем перевод ее из категории СД в категории РСД и ССД. Стандартные и рекомендуемые справочные данные представляют в виде «Таблиц ССД и РСД» - специальных документов, утверждаемых Госстандартом или Всесоюзным научно – исследовательским центром Государственной службы стандартных справочных данных (ВНИЦ ГСССД).

---

Вся эта работа координируется Госстандартом и является одним из важных условий метрологического обеспечения.

Список использованной литературы

1. «Стандартизация и управление качеством продукции», Романов.

2. «Методы оценки эффективности сертификации», Ф. А. Амиржагренц.

3. «Основы стандартизации, сертификации и метрологии», И. М. Лифиц.

4. «Метрология, стандартизация и сертификация», Радкевич, Схиртладзе.

5. «Метрология», А. Г. Сергиев, В. В. Крохин.

6. «Взаимозаменяемость, стандартизация и технология измерений»,

А. Д. Никифоров.

---
