Приспособление
и
его
оснащение

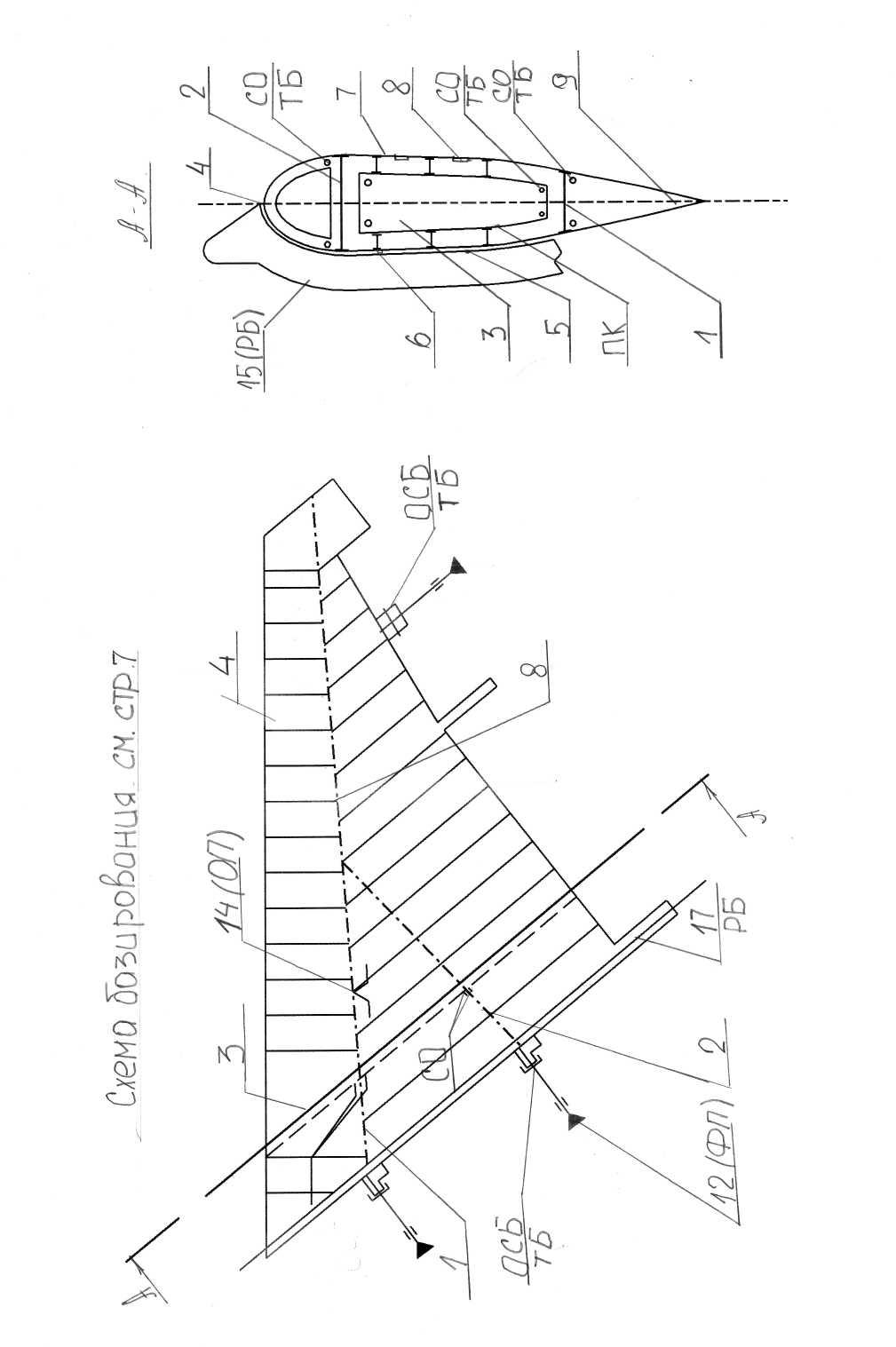

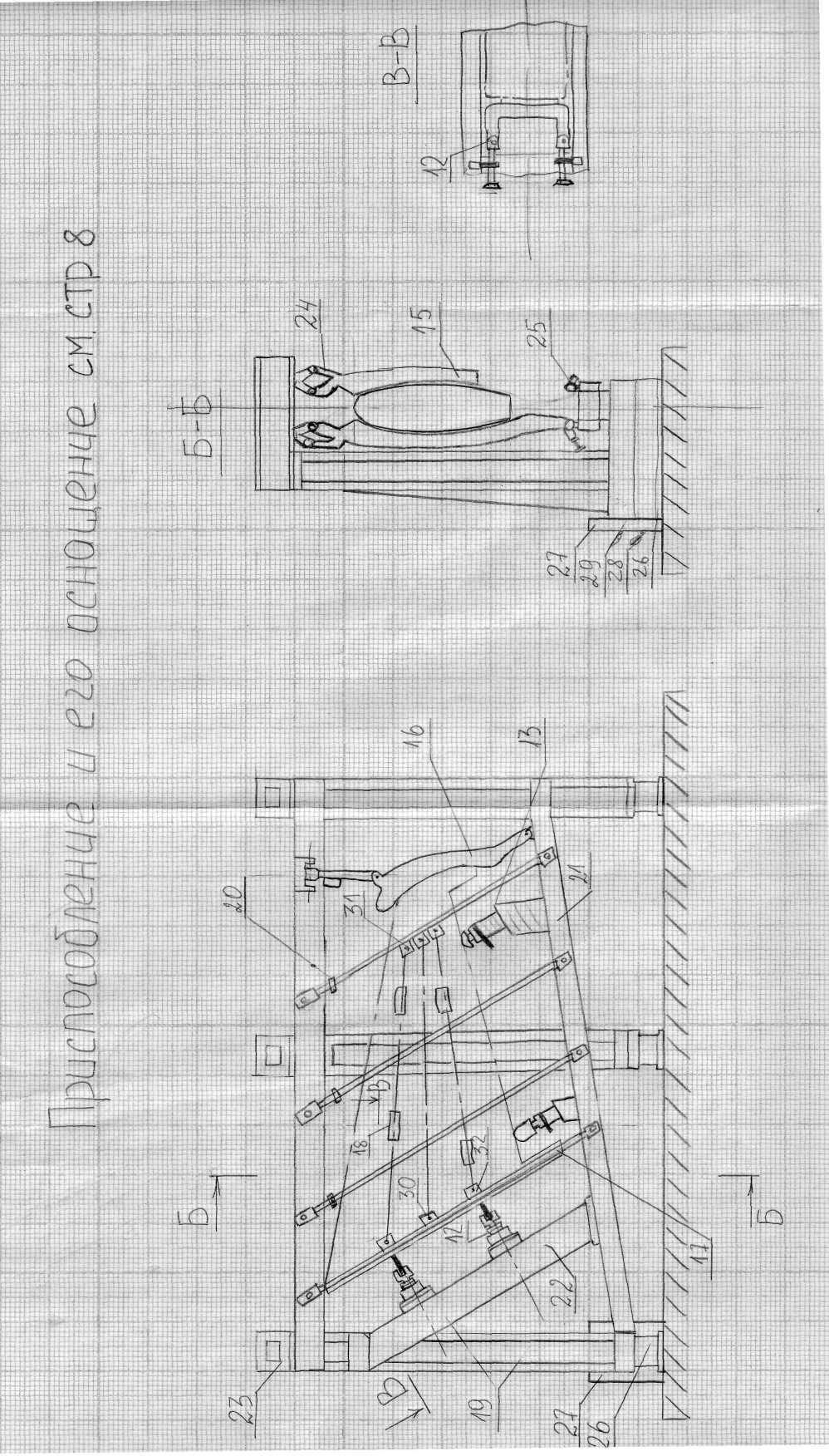

Приспособление состоит из каркаса, верхних и нижних балок, узлов фиксации разъемов крыла с центропланом и навески элерона.
Каркас состоит из нормализованных элементов: основания 26, колонн 19 и кронштейнов 28.
На балках 20 и 21 смонтированы рубильники 15, 16, 17 с гидроподъемниками 24 и фиксаторы навески элерона 13. На наклонной балке 22 установлены фиксаторы 12 узлов разъема крыла с центропланом.
Рубильники 15, 16, 17 закрепляют в вилках нижней балки гидравлическими зажимами 25.
На рубильниках 15 смонтированы упоры 14. Они служат для установки в сборочное положение переднего лонжерона 2. Управление гидроподъемниками 24 и гидравлическими зажимами 25 производят от пульта 27 кранами 28 и 29.
На рубильниках у торцевой и корневой нервюр по нижней дужке смонтированы кондукторные втулки 30 и 31 для сверления отверстий УБО в обшивке 32 и нанесения нивелировочных точек на ОЧК
