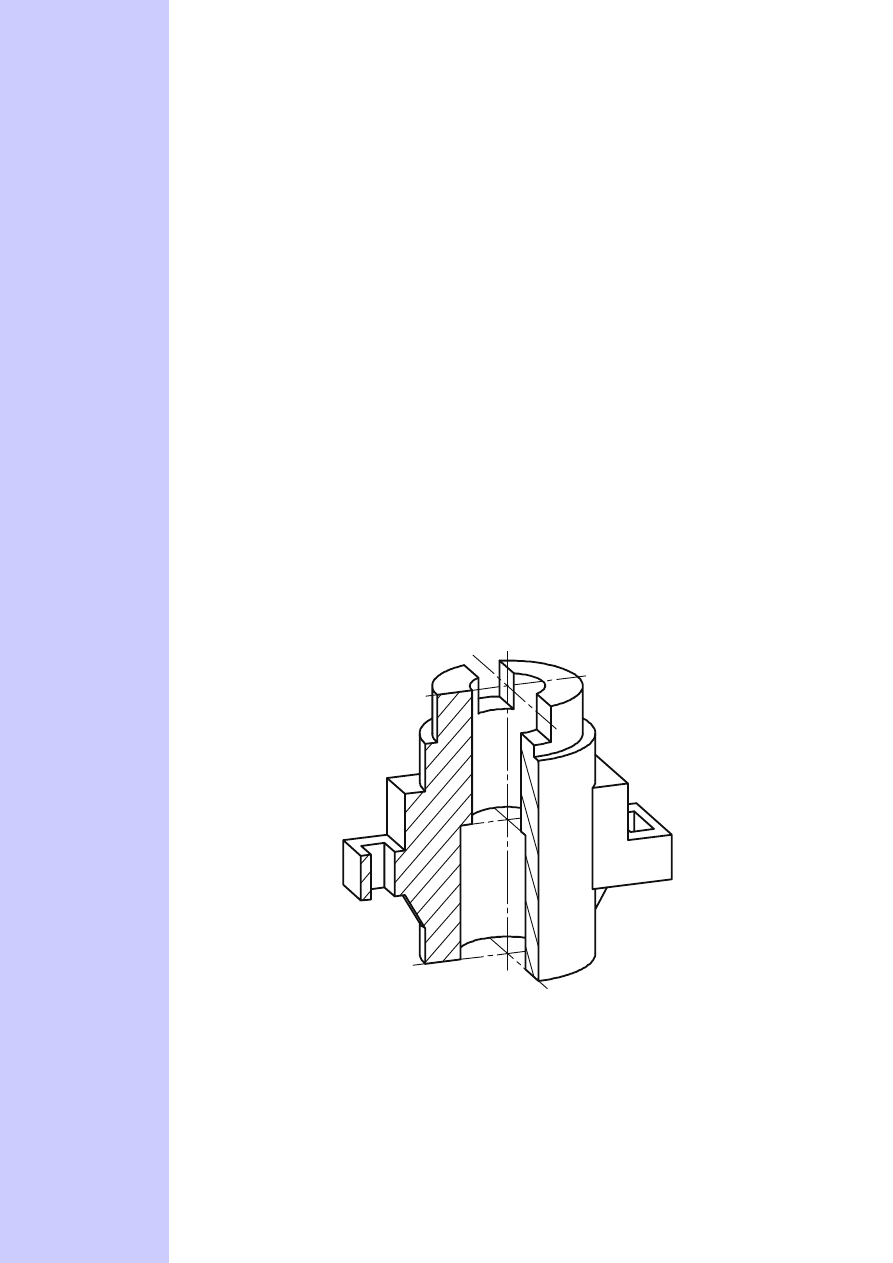

ИНЖЕНЕРНАЯ
ГРАФИКА
(
геометрическое
и
проекционное
черчение
)
Омск
- 2005
Учебное
пособие
Федеральное
агентство
по
образованию
Государственное
образовательное
учреждение
высшего
профессионального
образования
"
Омский
государственный
технический
университет
"
ИНЖЕНЕРНАЯ
ГРАФИКА
(
геометрическое
и
проекционное
черчение
)
Учебное
пособие
Омск
- 2005
2
УДК
744(075)
ББК
22.151.3
я
73
И
62
Рецензенты
:
М
.
И
.
Воронцова
,
канд
.
техн
.
наук
,
профессор
кафедры
«
Начертательная
геометрия
,
инженерная
и
машинная
графика
»,
СибАДИ
;
В
.
В
.
Иванов
,
канд
.
техн
.
наук
,
доцент
кафедры
«
Детали
машин
и
инже
-
нерная
графика
»,
ОмГАУ
И
62
Инженерная
графика
(
геометрическое
и
проекционное
черчение
) /
Н
.
В
.
Мясоедова
,
Л
.
М
.
Леонова
,
Ф
.
Н
.
Притыкин
,
Л
.
И
.
Кошелева
.
Омск
:
Изд
-
во
ОмГТУ
, 2005. – 52
с
.
Содержатся
правила
выполнения
изображений
предметов
на
чертежах
,
выпол
-
няемых
в
разделах
«
Геометрическое
черчение
»
и
«
Проекционное
черчение
»
по
курсу
«
Инженерная
графика
».
Предназначено
для
студентов
первого
курса
технических
специальностей
всех
форм
обучения
.
Печатается
по
решению
редакционно
-
издательского
совета
Омского
государ
-
ственного
технического
университета
.
©
Мясоедова
Н
.
В
.,
Леонова
Л
.
М
.,
Притыкин
Ф
.
Н
.,
Кошелева
Л
.
И
. 2005
©
Омский
государственный
технический
университет
, 2005
3
ВВЕДЕНИЕ
Значение
изображения
в
нашей
жизни
очень
велико
.
Еще
в
первобытном
обще
-
стве
существовали
многочисленные
изображения
на
камнях
и
скалах
,
на
предме
-
тах
и
орудиях
.
С
некоторых
пор
изготовление
любого
предмета
начинается
с
со
-
ставления
его
чертежей
,
которые
позволяют
не
только
определить
форму
и
разме
-
ры
всех
частей
предмета
,
но
и
получить
наглядное
представление
о
нем
.
Принятые
в
технике
способы
изображения
предметов
создавались
в
течение
многих
веков
.
Такие
выдающиеся
русские
механики
-
самоучки
,
как
И
.
П
.
Кулибин
(1735–1818
гг
.),
И
.
И
.
Ползунов
(1726–1766
гг
.),
выполняли
свои
чертежи
спосо
-
бом
,
который
был
научно
обоснован
лишь
в
1799
г
.
основателем
начертательной
геометрии
,
французским
ученым
Гаспаром
Монжем
.
В
России
первые
стандарты
,
содержащие
правила
выполнения
машинострои
-
тельных
чертежей
,
были
опубликованы
в
1928
г
.
и
неоднократно
пересматрива
-
лись
и
дополнялись
.
В
настоящее
время
все
технические
чертежи
выполняются
по
правилам
,
опре
-
деляемым
комплексом
государственных
стандартов
(
ГОСТ
)
под
названием
«
Еди
-
ная
система
конструкторской
документации
» (
ЕСКД
).
Соблюдение
этих
правил
обязательно
для
всех
организаций
и
лиц
.
Составленный
по
правилам
и
нормам
международных
стандартов
чертеж
поня
-
тен
любому
инженеру
,
технически
грамотному
рабочему
независимо
от
страны
,
в
которой
он
живет
,
и
языка
,
на
котором
он
говорит
.
Чертеж
,
называемый
«
языком
техники
»,
является
международным
средством
передачи
информации
.
Естествен
-
но
,
обучение
в
совершенстве
владеть
этим
«
языком
»
является
непременным
усло
-
вием
подготовки
инженера
любой
специальности
.
Важным
условием
успешного
изучения
инженерной
графики
является
усвое
-
ние
стандартов
Единой
системы
конструкторской
документации
(
ЕСКД
).
Под
ус
-
воением
надо
понимать
не
формальное
заучивание
стандартов
,
а
понимание
их
су
-
ти
,
правильного
применения
содержащихся
в
них
правил
,
требований
и
рекомен
-
даций
.
При
выполнении
графических
работ
согласно
утвержденным
программам
пользуются
обычно
лишь
частью
из
подлежащих
изучению
стандартов
и
,
следова
-
тельно
,
несмотря
на
большую
затрату
времени
,
многие
положения
ЕСКД
остаются
неизученными
.
4
1.
ОБЩИЕ
ПРАВИЛА
ОФОРМЛЕНИЯ
ЧЕРТЕЖЕЙ
Для
выполнения
чертежей
необходимы
:
а
)
бумага
чертежная
(
ватман
,
миллиметровка
);
б
)
набор
чертежных
инструментов
(
циркуль
,
измеритель
,
линейка
,
угольник
,
транспортир
и
т
.
п
.);
в
)
карандаши
.
Карандаши
подразделяются
на
твердые
,
средней
твердости
и
мягкие
.
Твердые
карандаши
маркируются
буквой
Т
или
Н
,
мягкие
–
М
или
В
,
средней
твердости
–
ТМ
или
НВ
.
Степень
мягкости
или
твердости
карандаша
определяется
цифрой
,
стоящей
перед
буквой
.
На
разных
стадиях
выполнения
чертежа
применяют
каран
-
даши
различной
твердости
.
1.1.
Форматы
Форматы
листов
чертежей
и
других
документов
,
предусмотренных
стандарта
-
ми
на
конструкторскую
документацию
всех
отраслей
промышленности
,
устанав
-
ливает
стандарт
[7].
Форматы
листов
определяются
размерами
внешней
рамки
.
Каждому
обозна
-
чению
соответствует
определенный
размер
основного
формата
.
Обозначения
и
размеры
форматов
приведены
в
табл
. 1.
Таблица
1
Обозначения
форматов
Размеры
сторон
формата
,
мм
А
0
А
1
А
2
А
3
А
4
А
5
1189
×
841
594
×
841
594
×
420
297
×
420
297
×
210
148
×
210
Допускается
применение
дополнительных
форматов
,
образованных
уве
-
личением
коротких
сторон
основных
форматов
на
величину
,
кратную
их
размерам
(2, 3 ... 9),
например
дополнительный
формат
АЗ
×
4
имеет
размеры
(420
×
1189).
Все
форматы
за
исключением
А
4
могут
располагаться
как
вертикаль
-
но
,
так
и
горизонтально
.
Формат
А
4
располагается
только
вертикально
.
Каждый
чертеж
имеет
рамку
,
которая
ограничивает
поле
чертежа
.
Внутрен
-
нюю
рамку
проводят
сплошными
основными
линиями
:
с
трёх
сторон
на
расстоя
-
нии
5
мм
от
края
листа
,
а
слева
–
на
расстоянии
20
мм
.
С
левой
стороны
формата
при
этом
располагается
поле
для
подшивки
чертежа
(
рис
. 1).
