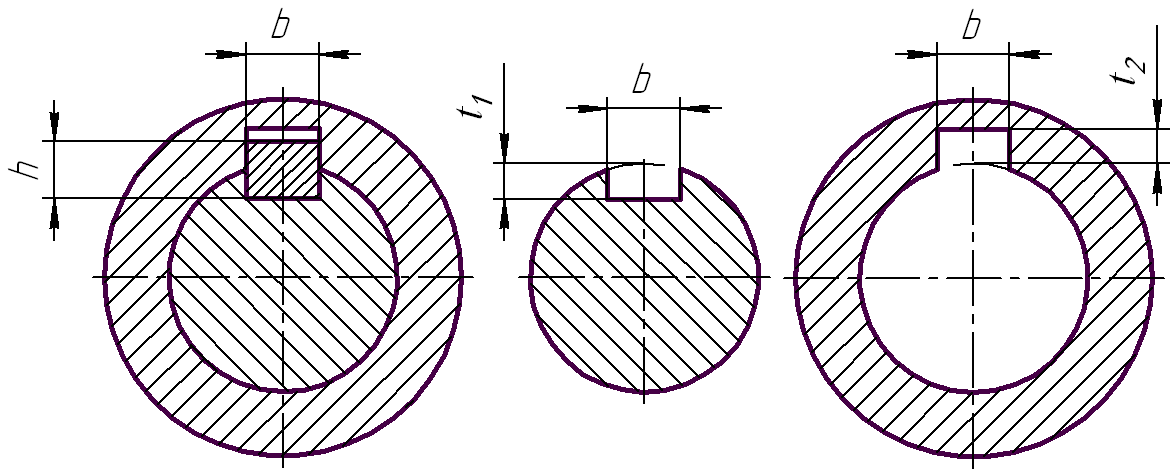

Рис. 8. Параметры элементов шпоночного соединения:
– соединение в сборе; – сечение вала; – сечение втулки. |
|||||||||||
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
Литера |
Масса |
Масштаб |
|||
|
Изм |
Лист |
№ докум |
Подпись |
Дата |
у |
|
|
|
|
||
|
Разраб. |
|
|
|
||||||||
|
Проверил |
|
|
|
||||||||
|
Т. контр |
|
|
|
Лист |
Листов |
||||||
|
|
|
|
|
|
МАИ Каф. 904 |
||||||
|
Н. контр |
|
|
|
||||||||
|
Утв. |
|
|
|
||||||||
2.3. Буртики

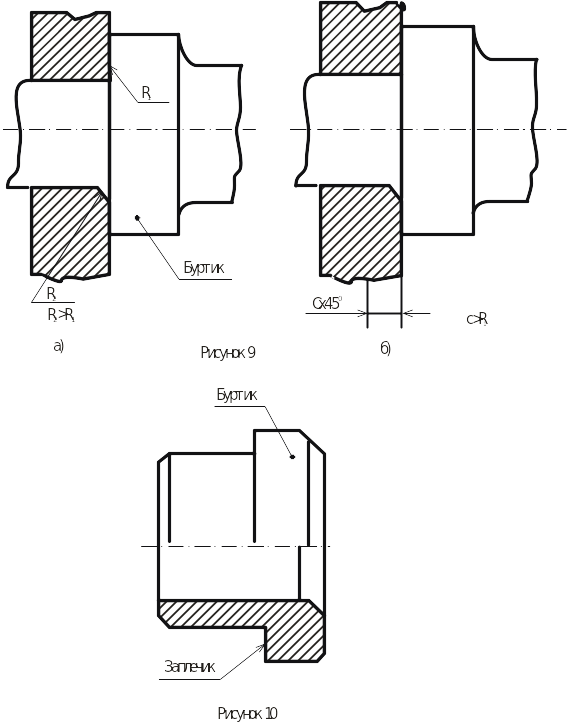

На круглых деталях (валы, оси) часто встречаются конструктивные элементы, называемые упорными буртиками. Буртики представляют собой уступы в виде цилиндров больших диаметров, в торцевые плоскости которых (заплечики) обычно упираются детали, насаживаемые на вал или ось. Для повышения прочности у основания буртика часто делают галтель радиусом R1. В этом случае в насаживаемой на вал детали выполняют либо галтель, радиус которой R2 должен быть больше радиуса R1 рис 9, либо фаску, высота которой также должна быть больше радиуса R1 рис. 9б. Заметим, что в рассмотренном примере и галтели, и фаски являются конструктивными элементами. Представлено на рисунке 9, 10.
Кроме валов и осей, буртики встречаются в различных втулках.
|
|
|||||||||||
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
Литера |
Масса |
Масштаб |
|||
|
Изм |
Лист |
№ докум |
Подпись |
Дата |
у |
|
|
|
|
||
|
Разраб. |
|
|
|
||||||||
|
Проверил |
|
|
|
||||||||
|
Т. контр |
|
|
|
Лист |
Листов |
||||||
|
|
|
|
|
|
МАИ Каф. 904 |
||||||
|
Н. контр |
|
|
|
||||||||
|
Утв. |
|
|
|
||||||||
2.4. Рифления

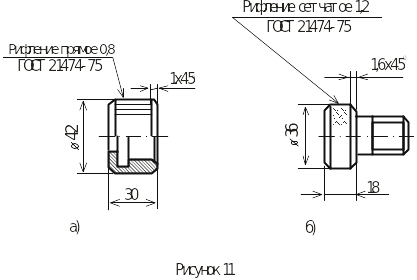

Для устранения проскальзывания при повороте на наружных поверхностях круглых деталей выполняют рифления. Они представляют собой накатанные на цилиндрических поверхностях риски. Рифления могут быть прямые и сетчатые. Их профиль и размеры устанавливает ГОСТ 21474-75 - На рис. 11 показан профиль рифления и чертежи, содержащие обозначения элементов детали.
На чертежах деталей рифление изображают упрощенно, нанося его на части видимой рифленой поверхности. Рифления обозначают записью на полке линии – выноски, исходящей от рифленой поверхности и заканчивающейся либо стрелкой рис. 11а, либо точкой рис. 11б. В обозначении над полкой указывают вид рифления и его шаг t под полкой – номер регламентирующего стандарта рис 11. Шаги рифления по ГОСТ 21474-75: 0,5; 0,6; 0,8; 1,0; 1,2; 1,6; 2,0. Шероховатость рифленых поверхностях Rа 6,3.
Отметим, что на элементе с рифлением всегда должны быть выполнены фаски, которые препятствуют возможному выдавливанию материала детали на торцы при накатывании рифления. На чертеже указываются размеры и шероховатость, которые должна иметь заготовка детали перед накатыванием рифления. Шероховатость и размеры элемента после накатывания не контролируются.
В процессе накатывания рифление частично выходит на поверхность фасок, поэтому последние оказываются плохо различимыми при осмотре готового изделия. Выбор значения катета фасок зависит от высоты профиля рифления: фаска должна несколько перекрывать его. Предпочтительные значения катетов фасок для общих случаев устанавливает ГОСТ 10948 - 63. Приведём эти значения:
0,1 (0,2) (0,3) 0,4 (0,5) 0,6 (0,8) 1 (1,2) 1,6 (2) 2,5 (3) 4 (5) 6 (8) 10 (12) 16 : 250.
Значения в скобках применяют в тех случаях, когда не устраивают значения, указанные без скобок.
-
Примеры условного изображения и обозначения рифлений на чертежах:
|
Прямое рифление с шагом Р =1 мм |
Сетчатое рифление с шагом Р =1,6 мм |
||
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
