Приборная панель ящика № 2 через штуцер вентиля 12 соединяется с входным штуцером основной магистрали измерительной части установки КУ-6, а необходимая величина расхода кислорода измеряется и устанавливается по реометру приборного ящика №1. Проверяемый объект в этом случае подключается к выходному штуцеру измерительной части КУ-6. С помощью вентиля 11 устанавливаются необходимые избыточные давления в проверяемых элементах системы, присоединяемых через перекрывной клапан 8 к штуцерам 5 и 7. Величина избыточного давления контролируется по манометру 6 типа М-2000, имеющему верхний предел измерения 2000 мм вод. ст.
Эжектор 9 служит для создания разрежения в проверяемых объектах. При открытии вентиля 10 поток кислорода, проходя с большой скоростью через эжектор, создает разрежение в его диффузоре. Проверяемые приборы подключаются к штуцеру эжектора 9 не непосредственно, а через измерительную часть приборного ящика № 1. Благодаря этому имеется возможность измерять величину созданного разрежения по мановакуумметру и величину расхода подсасываемого из атмосферы воздуха по реометру.
Установка КУ-8 (рис. 10.4) состоит из реометра, мановакуумметра и регулирующих устройств с манометрами М-2000 и 16/10 ат.
Реометр КУ-8 позволяет измерять расход кислорода от 0,1 до 100 л/мин. Величину потока кислорода, протекающего через реометр КУ-8, определяют измерением разности давлений газа до дюзы и после нее, причем направление потока должно быть всегда от входного штуцера 3 к выходному 1 (рис. 10.4). Разность давлений до дюзы и после нее измеряют чашечным дифференциальным манометром 1 реометра. Реометр КУ-8 позволяет также измерять количество подсасываемого прибором газа при разрежении и величину утечки через проверяемый прибор при избыточном давлении.
При измерении количества подсасываемого газа прибором при разрежении к штуцеру 3 присоединяют проверяемый прибор. В полости штуцера 1 создается разрежение эжектором 2 (при заглушённом штуцере 1), при этом в реометре возникает разность давлений до дюзы (в штуцере 3) и после дюзы (в штуцере 1). В штуцере 3 давление будет больше, чем в штуцере 1, поэтому газ потечет через дюзу в направлении от штуцера 3 к штуцеру 1, а дифференциальный манометр, шкала которого разградуирована в литрах в минуту, покажет разность давлений до и после дюзы.
|
|
|

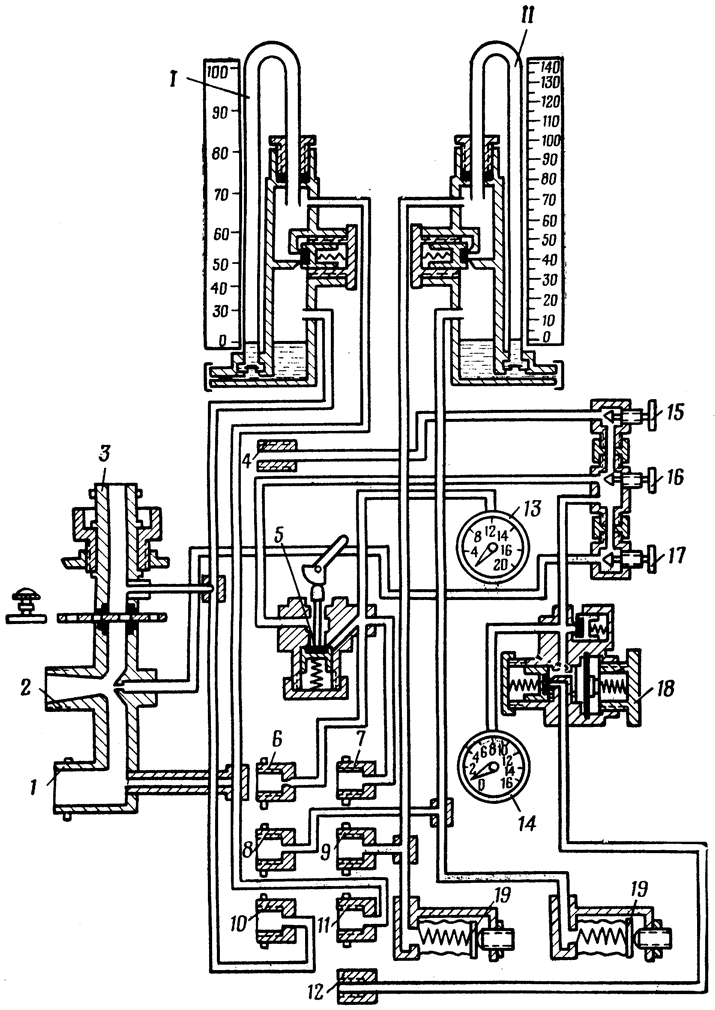

Рис. 10.4. Принципиальная схема установки КУ-8: I — чашечный дифференциальный манометр реометра; II — чашечный дифференциальный манометр мановакуумметра; 1 — выходной штуцер; 2 — эжектор; 3 — входной штуцер; 4, 6, 7, 8, 9, 10, 11, 12 — присоединительные штуцера; 5 — обратный клапан: 13, 14 — манометры; 15, 16, 17 — вентили; 18 — редуктор; 19 — регулятор емкости |
При измерении величины утечки газа через проверяемый прибор при избыточном давлении на эжектор 2 ставят заглушку, а к штуцеру 1 присоединяют прибор. В штуцере 3 создается избыточное давление, которое распространяется по трубке в нижний бачок дифференциального манометра. Из штуцера 3 через дюзу кассеты газ течет в штуцер 1 и далее в присоединенный к этому штуцеру прибор, где создается избыточное давление, которое по трубке распространяется в верхний бачок дифференциального манометра. Манометр покажет разность давлений до дюзы (в штуцере 3) и после нее (в штуцере 1). Если утечки через проверяемый прибор не будет, то газ будет течь через дюзу до момента выравнивания давлений в штуцерах 3 и 1. Так как давление до и после дюзы будет одним и тем же, то уровень жидкости в дифференциальном манометре будет находиться против нуля на шкале.
Мановакуумметр КУ-8 предназначен для измерения давления от 0 до 1100 мм вод. ст. и разрежения от 0 до 1200 мм вод. ст.
Дифференциальный чашечный манометр II по конструкции аналогичен дифференциальному манометру реометра.
При измерении давлений и разрежений от 0 до 140 мм вод. ст. мановакуумметр работает как обычный чашечный жидкостный манометр. При измерении давления от 140 до 1100 мм вод. ст. заглушают штуцер 9, а при измерении разрежения от 140 до 1200 мм вод ст. — штуцер 8. В обоих случаях противодавление создается упругой воздушной подушкой, заключенной в замкнутых объемах установки. Последние тарируются регулятором 19 емкости при сборке мановакуумметра.
При замерах давлений и разрежений свыше 140 мм вод. ст. цена деления на шкале увеличивается в 10 раз.
Регулирующие устройства КУ-8 позволяют создавать избыточное давление или необходимый поток кислорода через проверяемый прибор, а также создавать поток кислорода через эжектор 2.
Кислород с давлением 20—150 ат подводится к входному штуцеру 12 и по металлическому трубопроводу поступает к клапану редуктора 18. Если маховичок редуктора находится в положении «Закрыто», кислород через редуктор не протекает. Вращением маховичка редуктора в сторону «Открыто» можно установить необходимое для проверки давление кислорода по манометру 14. Это давление кислорода распространяется в ту или иную газовую коммуникацию в зависимости от положения вентилей 15, 16 и 17. Плавно открывая вентиль 15, можно создать избыточное давление более 0,2 ат или необходимый поток кислорода через проверяемый прибор, присоединенный к штуцеру 4. Открывая вентиль 16, можно создать избыточное давление до 2000 мм вод. ст. в проверяемом приборе. Давление контролируется по манометру М-2000 (13). При открытии вентиля 17 кислород устремляется через эжектор 2, с помощью которого можно создавать разрежение {236} в проверяемом приборе до 1200 мм вод. ст. При этом штуцер 1 заглушают, а к штуцеру 3 подсоединяют проверяемый прибор.
Обратный клапан 5 служит для герметизации системы манометр 13 — присоединительные штуцера 6 и 7, когда на один из штуцеров поставлена заглушка, а к другому присоединен проверяемый прибор.
Установки КУ-5 и КУ-7 позволяют проверить систему кислородного питания по всем ее основным параметрам, характеризующим нормальную работоспособность системы как в наземных, так и в высотных условиях. С помощью установок КУ-5 и КУ-7 можно определить следующие параметры:
— величину сопротивления системы вдоху и выдоху;
— процентное содержание кислорода на выходе кислородного прибора;
— величину давления в пневмосистеме компенсирующего костюма в наземных условиях;
— давление в пневмосистеме компенсирующего костюма в зависимости от величины избыточного давления в полости маски по высотам; кроме того, можно определить величину установочного давления, герметичность полостей высокого и низкого давления, определить статические характеристики клапанов кислородного прибора и кислородной маски, герметичность пневмосистемы компенсирующего костюма и др.
Установки КУ-5 и КУ-7 обеспечивают проверку кислородной системы при выполнении регламентных работ.
Принципиальная схема установки КУ-5 дана на рис. 10.5. Основными конструктивными элементами установки являются барокамера, вакуумная установка, кислородная система и пульт управления, на котором монтируется необходимая регулирующая и контрольно-измерительная аппаратура, а также вентили включения и регулирования потоков воздуха и кислорода. Величина потоков кислорода, воздуха или их смесей в проверяемых системах кислородного питания измеряется с помощью реометров, а избыточное давление и разрежение — жидкостными манометрами. Согласно принципиальной схеме в проверочной установке КУ-5 предусмотрены две пневмосистемы: вакуумная и кислородная.
Вакуумная система позволяет создать в барокамере 15 необходимое разрежение, имитирующее высоту полета для проверяемой системы кислородного питания. Необходимая «высота» в барокамере обеспечивается открытием вентилей 24 и 24А отсоса воздуха, причем вентиль 24А рассчитан на пропуск малых потоков воздуха. Сброс «высоты» в барокамере производится открытием вентиля 18. При работающем насосе 26 воздух из барокамеры отсасывается по двум магистралям: в одной из них установлены вентили 24 и 24А, а в другой установлен реометр 2 «выхода» с вентилем 25. Реометр «выхода» предназначен для измерения расхода газа, выходящего из проверяемого регулятора подачи кислорода
|
|
|

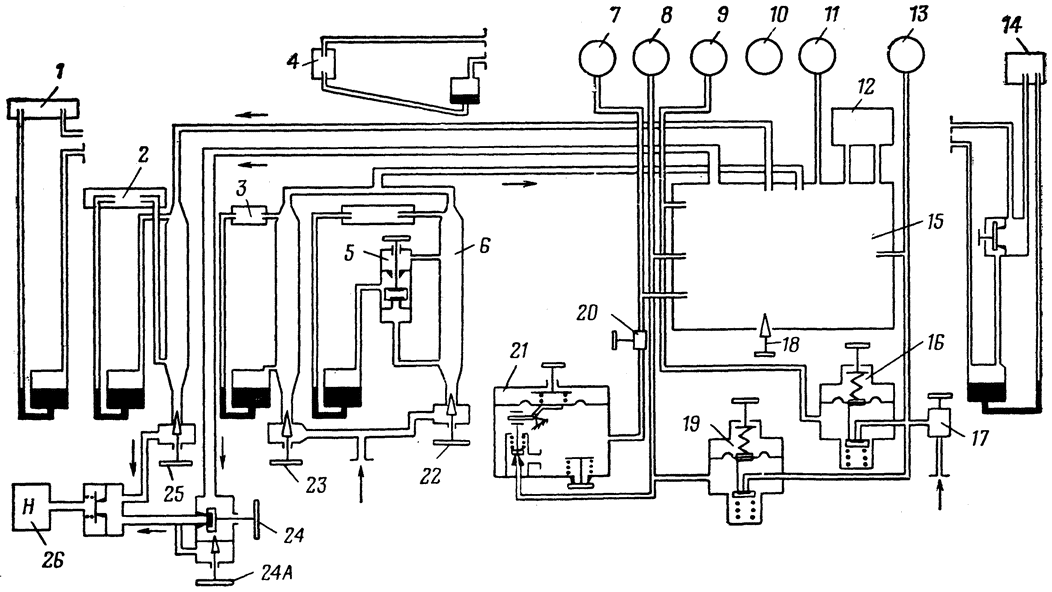

Рис. 10.5. Принципиальная схема установки КУ-5: 1 — манометр (100—700 мм вод. ст.); 2 — реометр «выхода»; 3 — реометр «входа» для малых расходов; 4 — наклонный манометр; 5 — переключатель реометров «входа»; 6 — реометр «входа» для средних и больших расходов; 7, 8, 9, 10, 11, 13 — манометры; 12 — бачок, имитирующий объем камер натяжного устройства ВКК; 14 — манометр (100—200 мм вод ст.); 15 — барокамера; 16 — редуктор на 30 ат; 17 — входной вентиль подачи кислорода; 18 — вентиль сброса «высоты» в барокамере; 19 — редуктор на 8 ат; 20 — перекрывной вентиль; 21 — редуктор на 2000 мм вод. ст.; 22, 23 — вентили реометра «входа»; 24 и 24А — вентили отсоса воздуха из барокамеры; 25 — вентиль реометра «выхода»; 26 — вакуумный насос |
или другого какого-либо агрегата системы кислородного питания. Принцип действия реометра основан на методе измерения перепада давления, образующегося при протекании газа через линию сопротивления (в виде патрона, заполненного стеклянной ватой). Величина потока газа регулируется вентилем 25. По манометрической части реометра измеряется величина перепада давления на входе и выходе патрона.
Измеренная величина перепада давления по специальному графику переводится в величину расхода. Согласно принципиальной схеме в вакуумной системе предусмотрены реометры «входа» для малых, средних и больших расходов газа. Реометры 3 и 6 «входа» предназначены для подачи воздуха из атмосферы в барокамеру, когда в ней создана «высота». Величина расхода воздуха измеряется вентилями 22 и 23. Во всех случаях величина расхода измеряется тем реометром, вентиль которого открыт. Для измерения больших расходов воздуха переключатель 5 ставится в положение «200 л/мин», при этом сопротивление потоку будет небольшим. Для измерения средних потоков переключатель 5 ставится в положение «20 л/мин»; в этом случае сопротивление потоку в патроне реометра 6 будет больше, чем при установке переключателя 5 в положение «200 л/мин». Через линию реометра «входа» может быть пропущен не только воздух, но и кислород. Для этого источник потока кислорода присоединяется к входному штуцеру реометров «входа». Если величина давления на входе значительно больше сопротивления системы реометра «входа», то поток газа входит в барокамеру самотеком.
В тех случаях, когда давление на входе сравнимо с сопротивлением в системе реометров, поток газа через реометры «входа» обеспечивается дополнительным разрежением на выходе данных реометров, при этом поток газа отсасывается вакуумным насосом через реометр «выхода».
Кислородная система установки КУ-5 обеспечивает кислородом проверяемую систему кислородного питания. Данная система включает в себя кислородный баллон высокого давления, входной вентиль 17 подачи кислорода в систему, редуктор 16 с выходом кислорода на 30 ат, редуктор 19 с выходом кислорода на 8 ат и редуктор 21 с выходом кислорода на 2000 мм вод. ст. Кроме того, в эту систему входят четыре манометра. Проверяемые элементы систем кислородного питания присоединяются к тому или иному выходному штуцеру кислородной линии в зависимости от требуемой величины давления кислорода.
Кроме того, для имитации каких-либо элементов системы кислородного питания, например объема камер натяжного устройства высотно-компенсирующего костюма, предусмотрен бачок 12. С помощью присоединительных штуцеров, показанных на принципиальной схеме (рис. 10.5), можно составлять нужные схемы для определения перечисленных выше параметров системы кислородного питания. {239}
Установка КУ-7 представляет собой более совершенный вариант стационарной установки, чем установка КУ-5. Принципиальная схема установки КУ-7 показана на рис. 10.6.
Кислородная установка КУ-7 выполнена по двухкамерной схеме. Метод непосредственной проверки комплектов кислородного оборудования в одной барокамере требует большой производительности, а следовательно, и потребляемой мощности вакуум-насосов, производящих откачивание кислорода при значительном разрежении в барокамере.
При проверке комплектов по двухкамерной схеме в большую барокамеру I помещается комплект кислородного оборудования, а в малую барокамеру II — герметический шлем. При создании максимальной «высоты» в большой барокамере из нее приходится откачивать лишь меньшую часть общей подачи кислорода, обеспечиваемой комплектом. Основной же поток кислорода поступает через соединительный шланг и клапан выдоха гермошлема в малую барокамеру II.
Вакуумная система установки КУ-7 предназначена для создания и измерения разрежений, соответствующих необходимым «высотам» проверки кислородного оборудования, а также для откачивания и измерения потоков воздуха, кислорода и их смесей. Создание необходимых разрежений в большой барокамере осуществляется одним или двумя вакуум-насосами, включенными в вакуумную систему параллельно. Соединение барокамеры с насосами 36 осуществляется вентилем 8.
В малой барокамере, играющей вспомогательную роль при высотных проверках комплектов кислородного оборудования, разрежение создается одним вакуум-насосом через клапан блока 57 управления, соединенного с вакуум-насосом 36 вакуумной линией и вентилем 44.
На принципиальной схеме установки КУ-7 обозначения элементов установки, связанных с регулирующей и контрольно-измерительной аппаратурой, приведены в соответствии с обозначениями, данными в техническом описании установки КУ-7. Остальные обозначения, в основном внутренних элементов установки, не соответствуют описанию, поскольку на принципиальной схеме выделены лишь основные элементы установки, поясняющие ее работу. На схеме три вакуум-насоса объединены в один насос, обозначенный позицией 36.
Блок 57 управления является устройством, не позволяющим создавать разрежение в малой барокамере, соответствующее высоте более 2,3 км, при подаче кислорода в малую барокамеру в количестве 15 л/мин и при отсутствии разрежения в большой барокамере. Такая блокировка предохраняет от повреждения гермошлем, препятствует возникновению в нем большого избыточное давления.
Кроме того, блок управления является устройством,
|
|
|

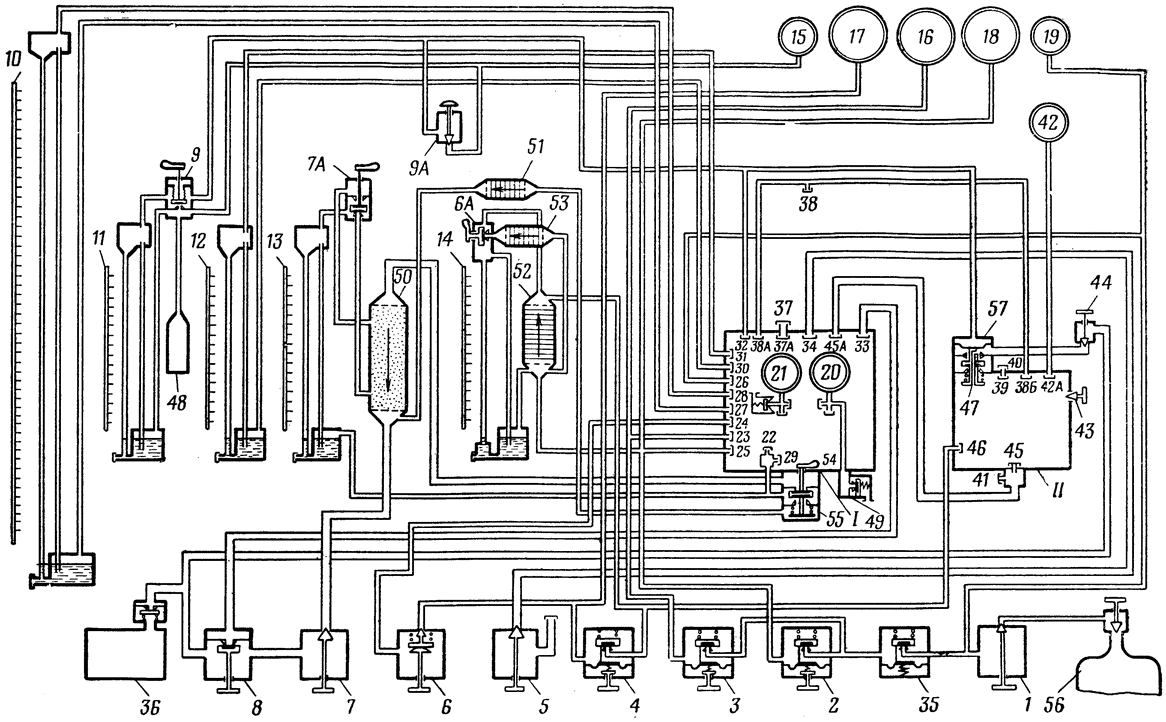

Рис. 10.6. Принципиальная схема установки КУ-7: I — большая барокамера; II — малая барокамера; 1, 5, 6, 7, 8, 9А, 43, 44 — вентили; 2, 3, 4, 35 — редукторы; 6А, 7А, 9 — вентили-переключатели; 10, 11, 12, 13 — жидкостные манометры; 14 — кислородный реометр; 15, 42 — высотомеры: 16, 17, 18, 19, 20, 21 — пружинные манометры; 22—34, 37, 37А, 38, 38А, 38Б, 39, 40, 41, 42А, 45 — штуцера; 36 — вакуум-насос; 45 — штуцер «выхода»; 47, 49 — клапаны; 48 — бачок; 50, 51, 52, 53 — патроны сопротивления; 54 — переключатель: 55 — блок «выхода»; 56 — кислородный баллон; 57 — блок управления |
ограничивающим разрежение в малой барокамере в определенных пределах.
Для осуществления указанных блокировок надмембранная полость блока 57 управления соединена трубкой с внутренней полостью большой барокамеры. В результате усилия на мембрану, действующего от перепада давления в большой и малой барокамерах, и усилия пружины клапана блока управления между барокамерами будет поддерживаться указанный перепад «высот».
Сброс «высоты» в малой барокамере осуществляется атмосферным вентилем 43, а в большой барокамере — вентилем 5.
Для измерения «высоты» в малой барокамере служит высотомер ВД-20 (42), а «высота» в большой барокамере измеряется высотомером, представляющим собой комбинацию высотомера ВД-28 (15) с жидкостным манометром 11. До «высоты» 22 км при открытом переключателе 9 работает высотомер ВД-28. На «высоте» 22 км переключатель 9 закрывается и высотомер ВД-28, бачок 48 и нижний бачок манометра 11 отключаются от барокамеры. При дальнейшем увеличении разрежения в барокамере жидкость в измерительной трубке манометра 11 начнет подниматься, так как в отключенном от барокамеры замкнутом объеме будет сохраняться давление, соответствующее «высоте» 22 км, а давление в верхнем бачке манометра 11 будет уменьшаться в результате разрежения в барокамере. Измерение «высоты» в этом случае производится по шкале манометра 11, отградуированной в километрах.
