Файл: metod-nx5.doc

Рисунок 7

Рисунок 8

Появится окно нового файла (рисунок 9).

Рисунок 9

---

2.2. Создание обшивки

2.2.1. Поворот системы координат[§3 п. 3.1.5.]

• нажать иконку Поворот на панели управления (или зажав колесо мыши). Курсор примет вид курсора поворота;

• буксировать мышь (удерживая правую кнопку) так, чтобы стали видны все оси (рисунок 11).

Рисунок 11

2.2.2. Построение базовой прямой длинной L=4500 мм с координатами точки начала прямой (0, 0, 0) проходящей параллельно оси ZC[§3 п. 3.5.1.1.]:

• выбрать опцию выпадающего меню (рисунок 12) Базовые кривые на панели инструментов → Линия;

Рисунок 12

• выбрать метод задания координаты точки начала прямой (рисунок 13) Конструктор точки;

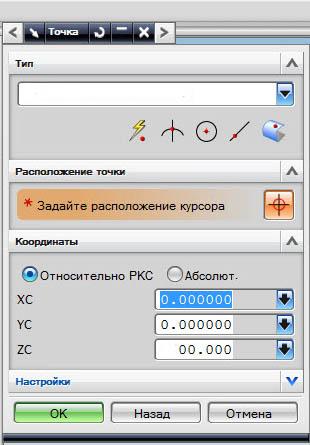

• ввести координаты точки начала прямой XC=0, YC=0, ZC=0 (рисунок 14) → нажать OK;

• ввести координаты второй точки прямой XC=0, YC=0, ZC=4500 (рисунок 15) → нажать OK→ нажать Отмена.

Рисунок 13

Рисунок 14

Рисунок 15

2.2.3. Уменьшение изображения[§3 п. 3.3.4.].

• нажать иконку Масштабировать на панели управления. Курсор примет вид курсора масштабирования («лупы») (рисунок 16).

•

Рисунок 16

буксировать мышь (удерживая правую кнопку) вверх для уменьшения вида.

2.2.4. Проверка длины прямой

• выбрать опцию выпадающего меню (рисунок 17) Информация→ Объект;

• с помощью курсора указать прямую → нажать OK;

Рисунок 17

Появится информационное окно (рисунок 18) с характеристиками объекта - прямой (слой, тип, цвет, длина, координаты).

• проверить длину прямой (Длина = 4500).

Рисунок 18

2.2.4. Построение окружности радиусом R=1655 мм с центром в точке (0, 0, 0) системы координат[§3 п. 3.5.1.2.]

• выбрать опцию меню Базовые кривые → Полная окружность (рисунок 19);

•выбрать метод задания координат центра окружности Метод по точкам;

• выбрать Конечная точка прямой, курсором указать прямую;

• в окне внизу экрана ввести значение радиуса окружности R=1655 → нажать кнопку Ввод на клавиатуре → нажать Отмена (рисунок 20);

Рисунок 19

Рисунок 20

2.2.5. Построение вертикальной прямой, проходящей от центра окружности до ее дуги[§3 п. 3.5.1.1.]

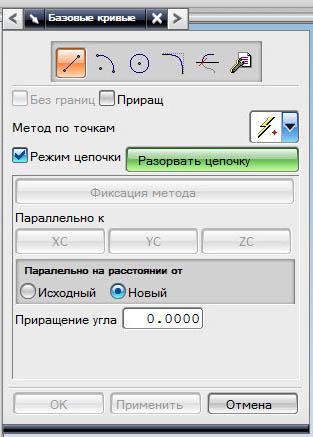

• выбрать опцию меню Базовые кривые → Прямая;

• выбрать метод задания координаты точки начала прямой (рисунок 21) Метод по точкам → Центр дуги /эллипса/сферы;

•указать окружность;

• выбрать Метод по точкам → Inferred Point (Точка в контексте выбора) (рисунок 22);

Рисунок 21

•выбрать команду для построения прямой параллельно оси YC. Появится резиновая нить.

•указать окружность → нажать Отмена (рисунок 22).

Рисунок 21

Рисунок 22

2.2.6. Построение горизонтальной прямой, проходящей от центра окружности до ее дуги[§3 п. 3.5.1.1.] (рисунок 23).

Рисунок 23

2.2.7. Обновление изображения[§3 п. 3.3.1.]

• нажать иконку Обновить изображение на панели управления или кнопку F5. С экрана удалится красная вспомогательная точка из центра окружности.

2.2.8. Отрезание дуги окружности прямыми[§3 п. 3.6.1.]

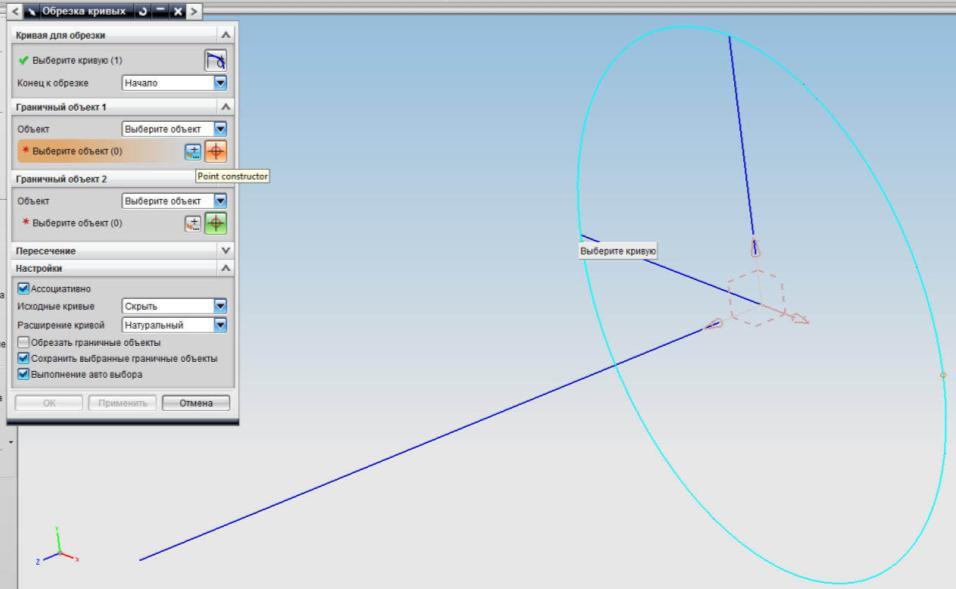

• выбрать опцию выпадающего меню Изменить → Кривая → Обрезка (рисунок 24);

• указать курсором окружность которую надо отрезать;

---

• выделить курсором одну прямую;

•

Рисунок 24

выделить курсором другую прямую, нажать ОК → нажать Отмена (рисунок 25 и 26).

Рисунок 24

Рисунок 25

Рисунок 26

2.2.9. Удаление дополнительных прямых[§3 п. 3.15.1.]

• выделить прямые параллельные осям XC, YC;

• выбрать опцию меню Удалить (рисунок 27).

Рисунок 27

2.2.10. Копирование дуги с использованием способа преобразования параллельный перенос (Перенос) [§3 п. 3.15.3.1.]

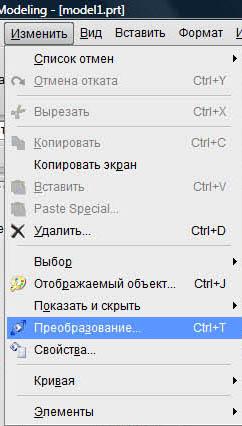

• выбрать опцию выпадающего меню Изменить → Преобразование (рисунок 28);

• выделить дугу → нажать OK;

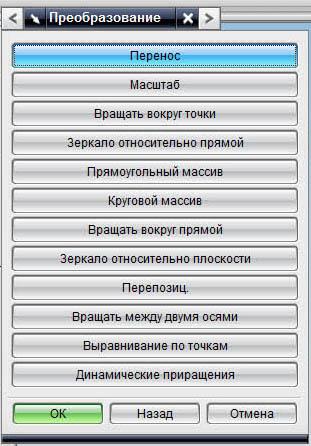

• выбрать способ преобразования дуги Перенос (рисунок 29);

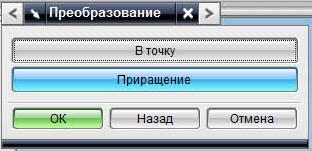

• выбрать способ перемещения на заданное расстояние Приращение вдоль координатных осей (рисунок 30);

Рисунок 28

Рисунок 29

Рисунок 30

Рисунок 31

Рисунок 33

Рисунок 32

• задать приращения DXC=0, DYC=0, DZC=900 → нажать OK (рисунок 31);

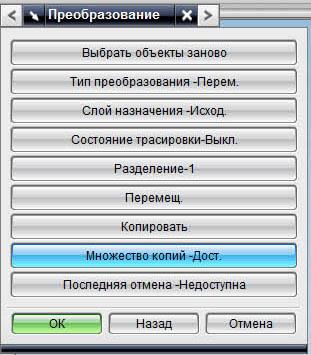

• указать Множество копий – Дост. (рисунок 32);

• ввести необходимое количество копий дуги = 5 → нажать OK (рисунок 33);

• нажать Отмена (рисунок 34).

Рисунок 34

2 .2.11. Построение точек на крайней дуге[§3 п. 3.5.2.]

• выбрать опцию меню Набор точек (рисунок 35);

•выбрать метод задания точек Точка на кривой;

• ввести необходимое количество точек на дуге = 4 (рисунок 36);

• выделить крайнюю дугу → нажать OK → нажать Отмена.

Рисунок 36

2.2.12 Построение четырех точек на другой крайней дуге и на прямой (рисунок 37) [§3 п. 3.5.2.]

Рисунок 37

2.2.13. Соединение точек [§3 п. 3.5.1.1.]

• выбрать опцию меню Базовые кривые → Прямая;

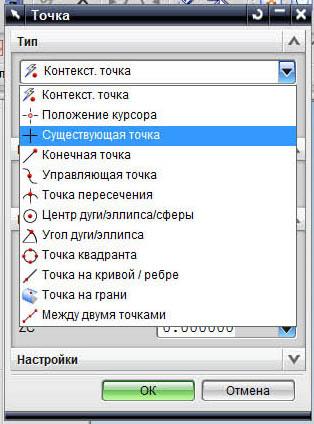

•выбрать метод задания прямой Метод по точкам → Существующая точка (рисунок 38);

• указать точку на одной дуге → указать точку на второй дуге → нажать Отмена (рисунок 39).

Рисунок 38

Рисунок 39

2.2.14. Поворот системы координат[§3 п. 3.3.5.]

2.2.15. Соединение остальных точек дуг (рисунок 40) [§3 п. 3.5.1.1.]

Рисунок 40

2.2.16. Обновление изображения[§3 п. 3.3.1.]

2.2.17. Построение поверхности по сетке кривых[§3 п. 3.13.2.]

•

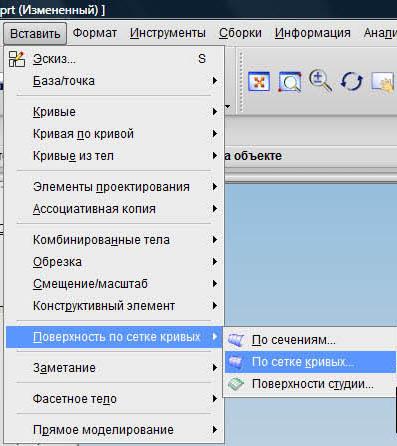

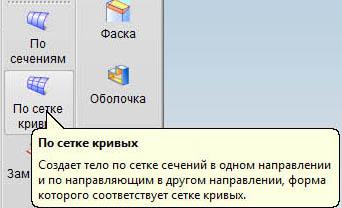

выбрать опцию выпадающего меню Вставка → Поверхность по сетке кривых → По сетке кривых (рисунок 41), либо панель инструментов Поверхности → По сетке кривых (рисунок 42);

Рисунок 42

Рисунок 41

• указать первую прямую → нажать кнопку Добавить новый набор, появится стрелка указывающая направление построения поверхности;

• указать последовательно все прямые, выбор каждой прямой подтверждать нажатием кнопки Добавить новый набор (направление всех стрелок должно совпадать, в случае несовпадения направления стрелок сменить направление кнопкой Сменить направление) (рисунок 43);

Рисунок 43

• указать последовательно все прямые, выбор каждой прямой подтверждать нажатием кнопки Добавить новый выбор → нажать кнопку Выбор поперечного каркаса (рисунок 44) → указать последовательно все дуги, выбор каждой дуги подтверждать нажатием кнопки Добавить новый выбор;

•нажать OK → нажать Отмена (рисунок 45).

Рисунок 44

---

Рисунок 45

2.2.18. Перейти в режим закраски изображения [§3 п. 3.3.6.1.]

•выбрать иконку Shaded (Закраска) на панели управления.

Рисунок 46

2.2.19. Перемещение дополнительных построений (кривых) в невидимый слой [§3 п. 3.10.2.]

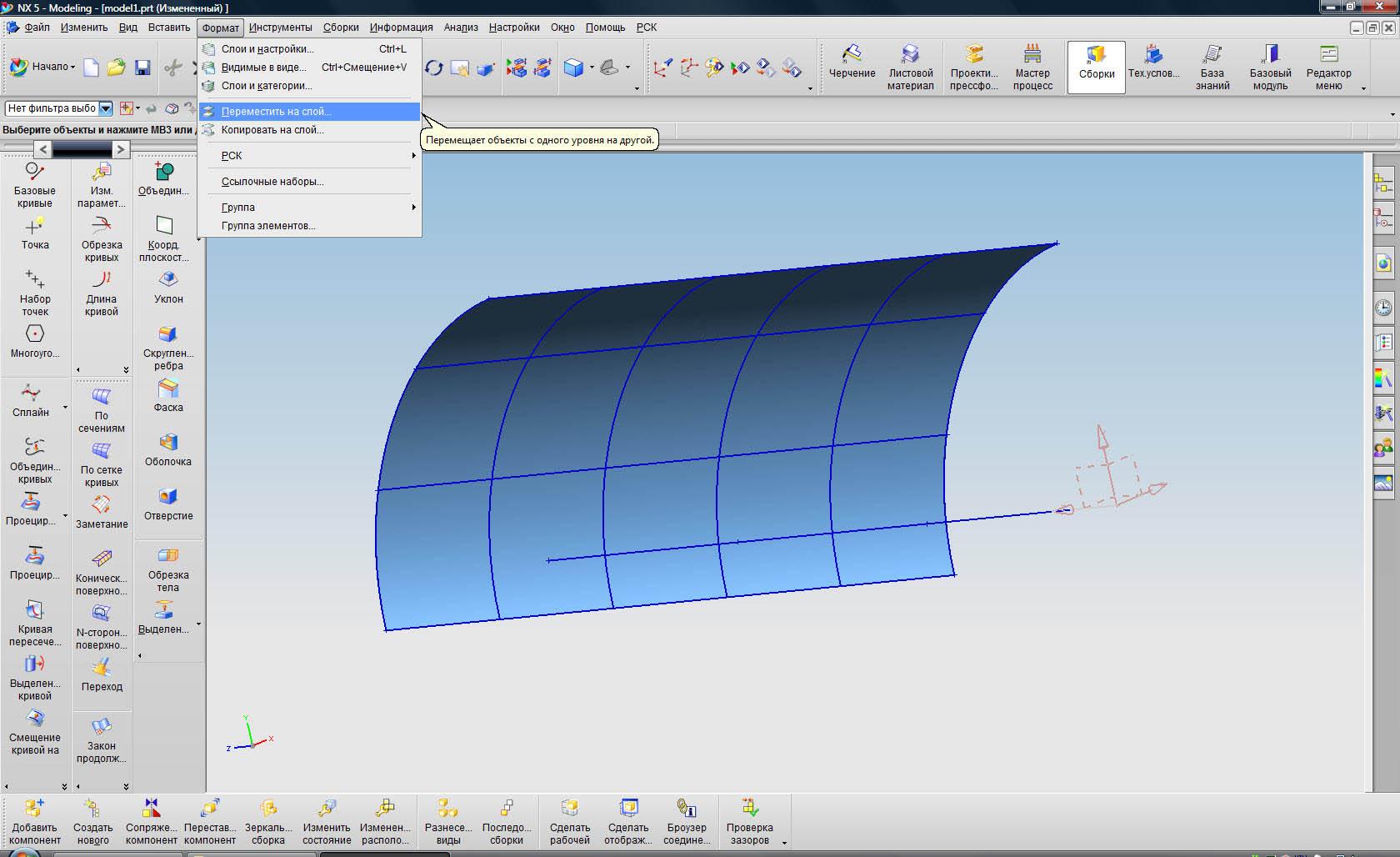

• выбрать опцию выпадающего меню Формат → Переместить на слой (рисунок 47);

• указать в списке Curve (Кривые) → нажать OK (рисунок 48);

Рисунок 47

Рисунок 48

• указать все дуги кроме крайних и две крайние прямые → нажать OK;

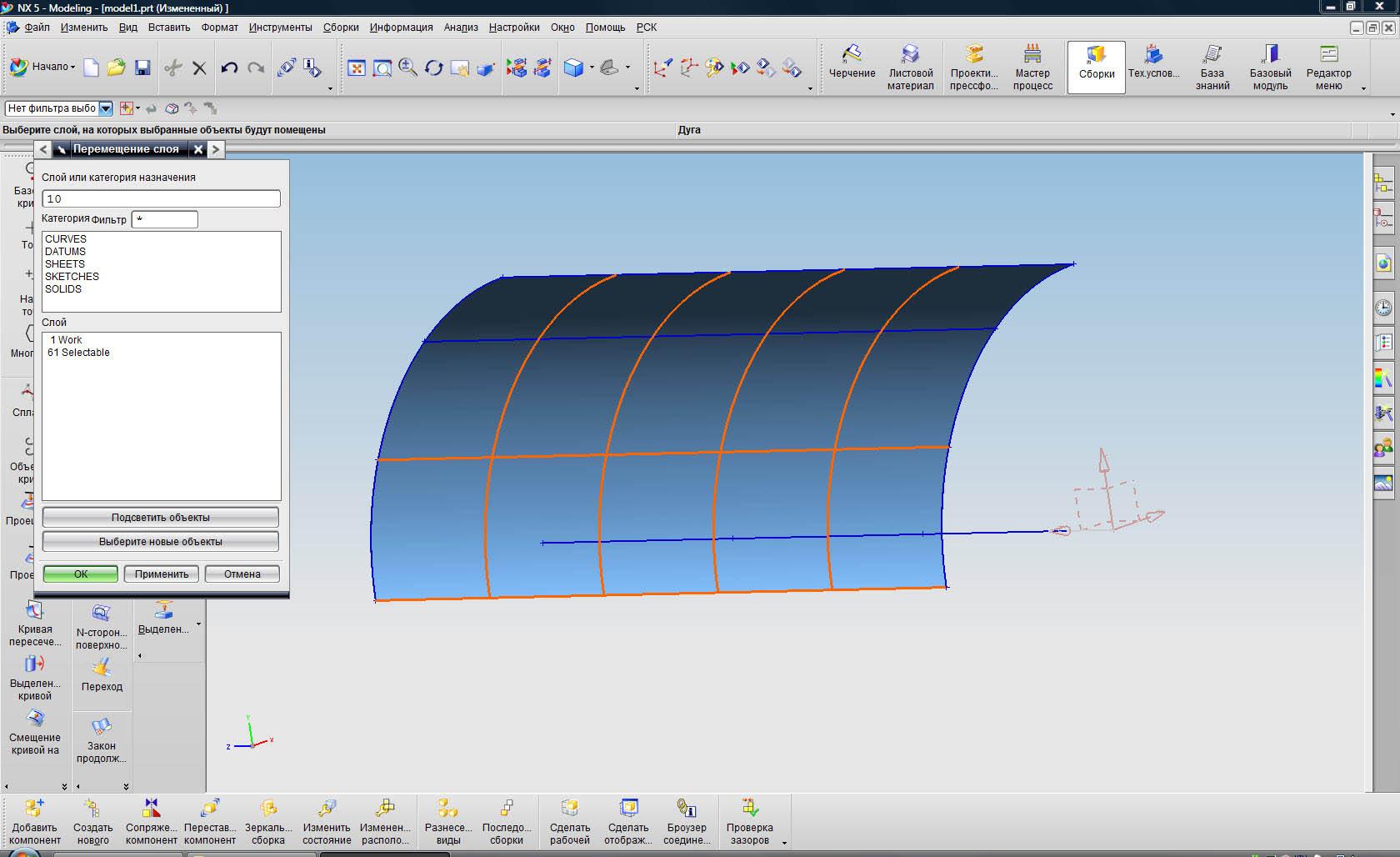

• ввести в текстовое окно Слой или категория назначения номер невидимого слоя 10 (рисунок 48) → нажать OK.

2.2.20. Определение новой РСК путем перемещения текущей РСК[§3 п. 3.4.1.]

• выбрать опцию выпадающего меню Рабочая система координат (РСК) → Начало (рисунок 49);

• выбрать положение системы координат Существующая точка → указать одну из точек на базовой прямой → нажать OK → нажать Отмена (рисунок 50).

Рисунок 49

Рисунок 50

Рисунок 51

2.2.21. Построение бесконечной плоскости[§3 п. 3.5.3.]

• выбрать опцию меню Кривые → Плоскость (рисунок 52);

•

Рисунок 52

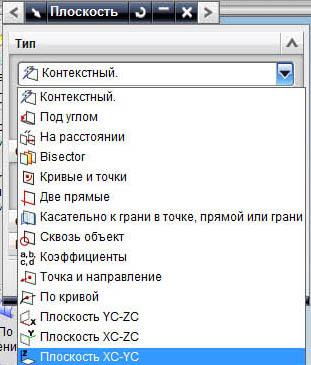

выбрать плоскость XC-YC → нажать Отмена (рисунок 53).

Рисунок 53

Рисунок 54

2.2.22 Рассечение поверхности плоскостью[§3 п. 3.7.3.]

• выбрать опцию меню Операции над кривыми → Кривая сечения (рисунок 55);

• в выпадающем меню Тип выбрать бесконечную плоскость ХС-УС;

• щелкнуть левой кнопкой мыши в меню Объект для сечения → Выберите объект выбираете поверхность → нажать ОК (рисунок 56).

Рисунок 55

Рисунок 56

2.2.23 Рассечение поверхности плоскостью построенной в другой точке базовой прямой[§3 п. 3.5.3.] [§3 п. 3.7.3.] (рисунок 57)

Рисунок 57

2.2.24. Придание толщины листовому телу[§3 п. 3.11.3.]

• выбрать опцию меню Операции над элементом → Толщина (рисунок 58);

•выделить поверхность (появится красная стрелка, показывающая направление построения толщины поверхности) (рисунок 59);

•

Рисунок 58

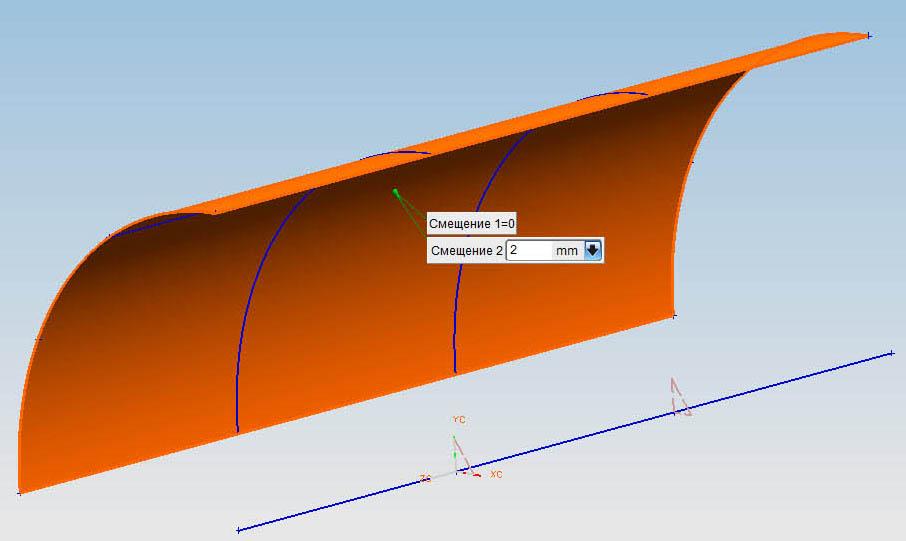

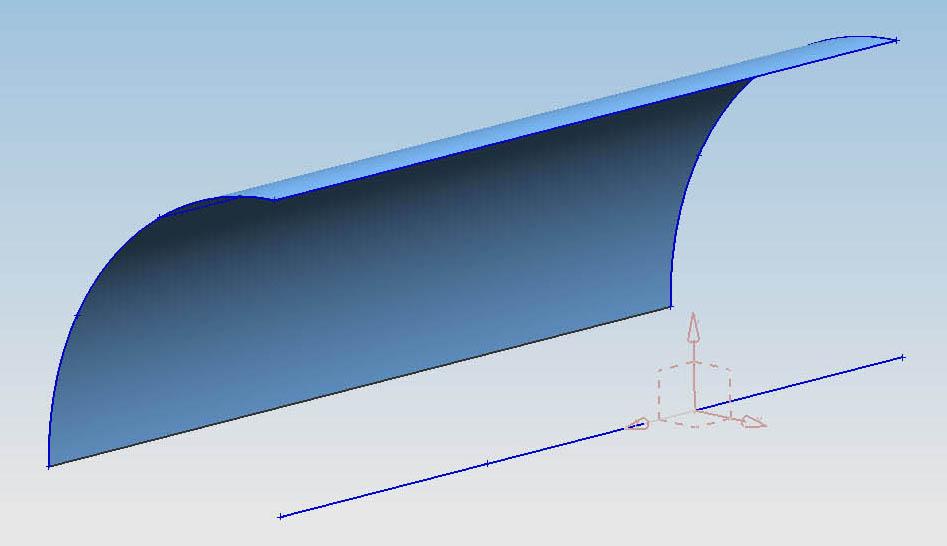

задать значение толщины Смещение 1 = 0мм, Смещение 2 = 2мм (направление построения толщины поверхности внутрь) → нажать OK (рисунок 60).

Рисунок 59

Рисунок 60

2.2.25. Перемещение всех точек в 22 слой, поверхности в 27 слой, плоскостей в 45 слой[§3 п. 3.10.2.] (рисунок 61)

Рисунок 61

2.3. Создание силового шпангоута

2.3.1 Увеличение верхнего левого угла с помощью иконки Масштабировать[§3 п. 3.3.3.]

• нажать иконку Масштабировать на панели управления (см пункт 2.2.3);

• буксируя мышь (удерживая правую кнопку) растянуть прямоугольную рамку таким образом, чтобы в нее входил верхний левый угол.

2.3.2 Проецирование крайних и средних дуг на поверхность[§3 п. 3.7.1.]

• выбрать опцию меню Операции над кривыми → Проецирование кривой (рисунок 62);

• щелчком мыши выбрать меню Выберете кривую или точку → указать крайние и средние дуги;

• щелчком мыши выбрать меню Выбрать объект → указать внутреннюю поверхность → нажать OK (рисунок 63).

Рисунок 63

Рисунок 63

2.3.4 Погашение изображения твердого тела[§3 п. 3.15.2.1.]

---
