• выбрать опцию выпадающего меню Изменить → Показать и скрыть → Скрыть (рисунок 64);

• выбрать объекты, которые необходимо погасить;

• нажать OK (рисунок 65);

Рисунок 63

Рисунок 64

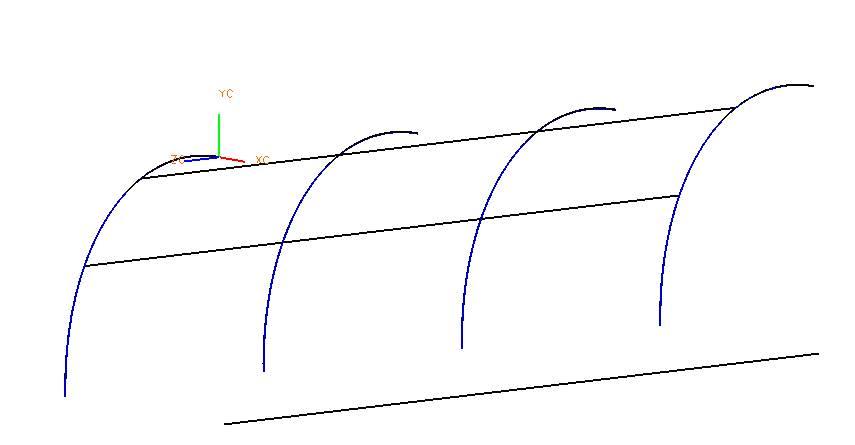

2.3.5. Определение новой РСК путем перемещение текущей системы координат в верхний конец внутренней дуги[§3 п. 3.4.1.] (рисунок 65)

Рисунок 65

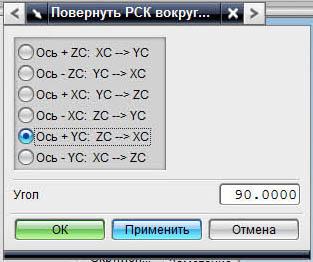

2.3.6 Определение новой РСК путем поворота текущей РСК вокруг ее осей[§3 п. 3.4.2.]

• выбрать опцию выпадающего меню РСК → Вращать (рисунок66);

Рисунок 66

Рисунок 67

• отметить точкой направление поворота осей системы координат ZC→XC, ввести угол поворота осей системы координат Угол = 90^о (рисунок 67) → нажать OK. (рисунок 68).

Рисунок 68

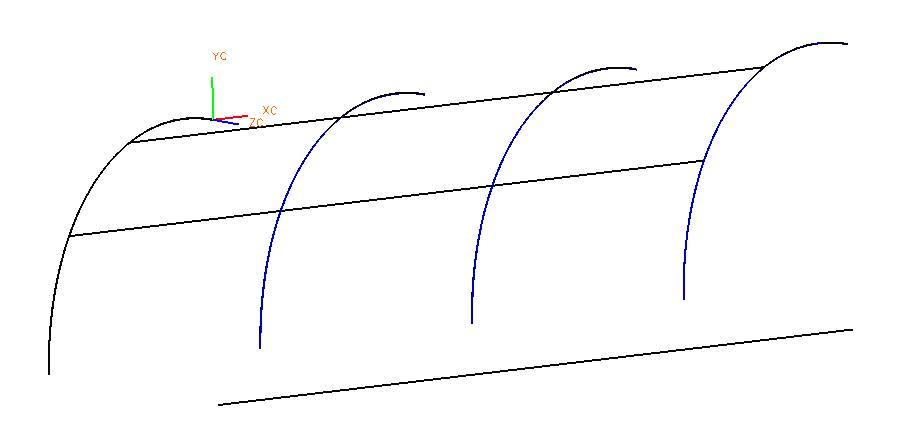

2.3.7. Перемещение двух внешних прямых (оригиналов проецирования) в 10 слой[§3 п. 3.10.12.]

2.3.8. Создание эскиза верхнего сечения шпангоута[§3 п. 3.8.1.]

• выбрать опцию выпадающего меню Вставить → Эскиз (рисунок 69).

• Появится диалоговое окно по выбору плоскости эскиза плоскость (XC-YС по умолчанию) (рисуноки 70 и 71) → нажать OK;

• погасить все кривые, кроме кривых эскиза (см пункт 2.3.4) (рисунок 72);

• увеличить центральную часть изображения, нажав иконку Масштабировать (см пункт 2.2.3) (рисунок 73);

•

Рисунок 69

выбрать иконку Профиль → Тип объекта →

Линия щелкнуть правой кнопкой мыши в координатах XC= -65 YC= -15 (рисунок 74) → Передвинуть курсор вправо, пока не появятся значения Длина = 130, Угол = 0 → щелкнуть правой кнопкой мыши;

Рисунок 70

Рисунок 72

Рисунок 73

Рисунок 74

Рисунок 75

• начертить предварительное сечение шпангоута от построенной внешней стороны верхнего пояса (рисунок 75).

2.3.9 Наложение геометрических ограничений[§3 п. 3.8.2.]

•выбрать иконку Ограничения (рисунок76);

•выделить прямую внешней стороны верхнего пояса → выделить горизонтальную ось XC;

• выбрать Коллинеарность (рисунок 76);

• выделить прямую на внешней стороне верхнего пояса;

• нажать Фиксировано;

• сделать коллинеарными прямые внутренних сторон верхнего и нижнего пояса;

• нажать иконку Показать все ограничения (рисунок 77).

Рисунок 76

Рисунок 77

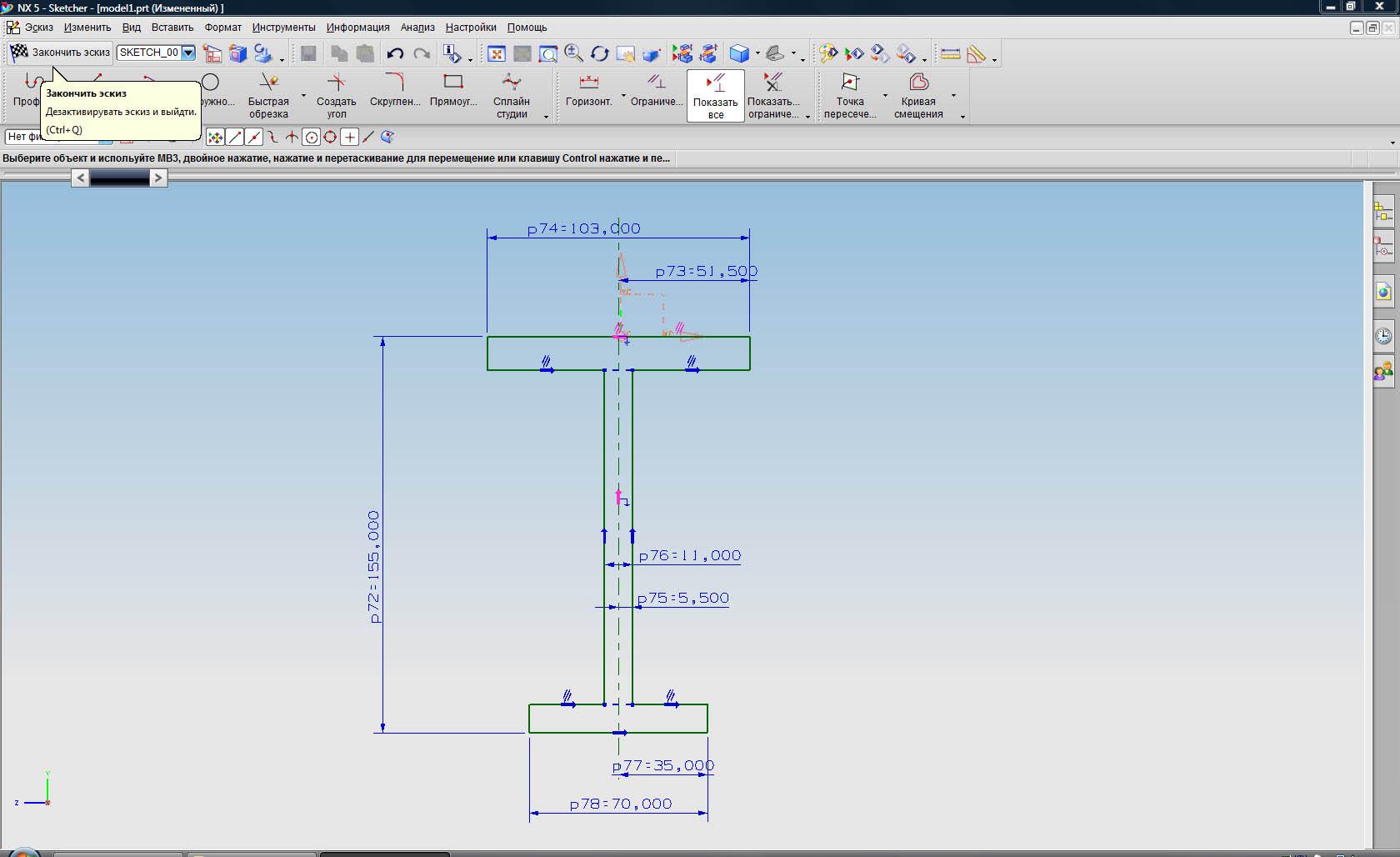

2.3.10 Наложение размерных ограничений[§3 п. 3.8.3.]

• выбрать иконку Размеры;

•нажать иконку Вертикальный (рисунок 78);

• выделить прямую внешней стороны верхнего пояса → выделить прямую внешней стороны нижнего пояса → щелкнуть правой кнопкой мыши, где будет располагаться размер;

• ввести в диалоговом окне размер ограничения = 155;

• выделить прямую боковой стороны верхнего пояса →

в

Рисунок 78

ыделить вертикальную ось YC → щелкнуть левой кнопкой мыши, где будет

располагаться размер;

• ввести в диалоговом окне размер второго ограничения = 51.5;

• образмерить чертеж → нажать Отмена (рисунок 79).

2.3.11 Завершение эскиза[§3 п. 3.8.5.]

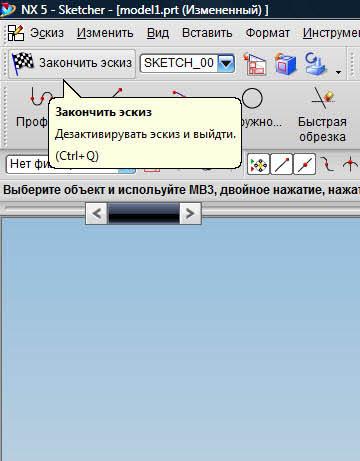

• нажать иконку Закончить эскиз (рисунок 80).

Рисунок 79

Рисунок 80

2.3.12 Восстановление видимости всех кривых

---

• выбрать опцию выпадающего меню Изменить → Показать или скрыть → Показать;

• выбрать из списка Кривые → нажать OK.

2.3.13 Автомасштабирование с использованием иконки Оптимизация изображения[§3 п. 3.3.2.]

2.3.14 Перемещение системы координат в нижний конец внутренней дуги[§3 п. 3.4.1.]

2.3.15 Поворот осей системы координат YC→ZC на 90^о[§3 п. 3.4.2.]

2.3.16 Создание нижнего сечения силового шпангоута[§3 п. 3.8.]

• выбрать опцию выпадающего меню Вставить → Эскиз;

• погасить все кривые, кроме кривых эскиза;

• создать нижнее сечение шпангоута;

• наложить геометрические ограничения;

• наложить размерные ограничения (рисунок 81);

Рисунок 81

• нажать иконку Закончить эскиз.

2.3.17 Восстановление видимости всех кривых

2.3.18 Перемещение дополнительных поверхностей в 76 слой

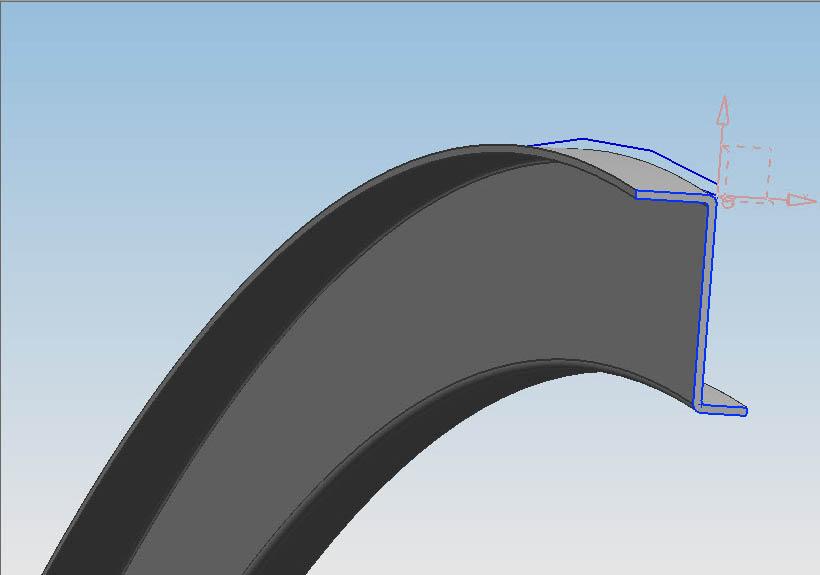

2.3.19 Построение силового шпангоута методом кинематического заметания по направляющей и двум сечениям[§3 п. 3.13.3.]

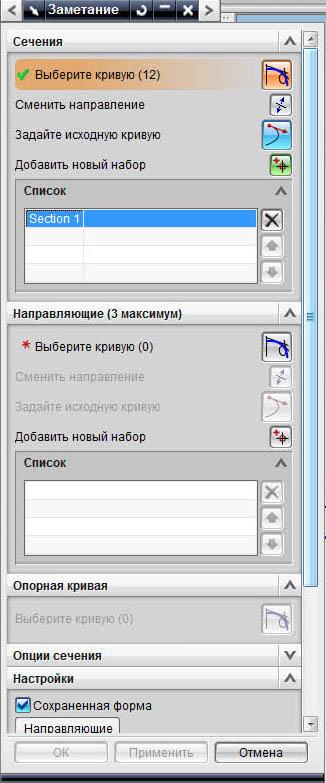

• выбрать опцию меню Поверхности свободной формы → Заметание (рисунок 82);

• указать в качестве направляющей дугу окружности → нажать OK → нажать OK;

• увеличить контур верхнего сечения, используя опцию Zoom;

Рисунок 82

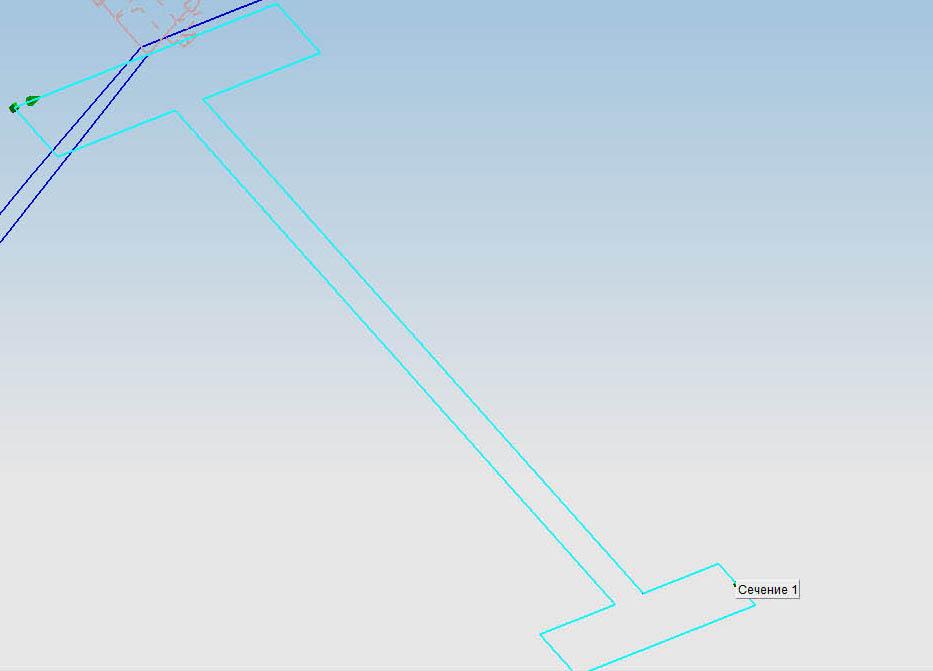

• выбрать меню Сечения (рисунок 83) → Выберите кривую (последовательно укажите все линии сечения не обращая внимания на стрелки, указывающие направление) (рисунок 84) → нажмите иконку Задайте исходную кривую → укажите линию внешнего пояса шпангоута → нажмите иконку Добавить новый выбор, появится стрелка указывающая направление построения тела (рисунок 85)

Рисунок 83

Рисунок 84

Рисунок 85

• произвести автомасштабирование, используя иконку Оптимизация изображения;

• повернуть систему координат, чтобы плоскость нижнего сечения шпангоута совпала с плоскостью экрана, используя иконку Вращать;

• увеличить нижнее сечение шпангоута, используя иконку Масштабировать;

• выберите кривую (последовательно укажите все линии сечения не обращая внимания на стрелки, указывающие направление) → нажмите иконку Задайте исходную кривую → укажите линию внешнего пояса шпангоута → нажмите иконку Добавить новый выбор, появится стрелка указывающая направление построения тела (направление стрелок на обоих эскизах должны совпадать;

• выбрать меню Направляющие (рисунок 83) → Выберите направляющую кривую (дугу окружности) → нажмите иконку ОК (рисунок 86)

Рисунок 86

2.4 Создание несилового шпангоута

2.4.1 Перемещение системы координат в верхний конец средней дуги[§3 п. 3.4.1.]

2.4.2 Поворот осей системы координат ZC→YC на 90^о[§3 п. 3.4.2.]

2.4.3 Создание сечения несилового шпангоута с использованием опции эскиз[§3 п. 3.8.]

• выбрать опцию выпадающего меню Вставить → Эскиз;

• погасить все кривые, кроме кривых эскиза;

• создать сечение несилового шпангоута;

• наложить геометрические ограничения;

• наложить размерные ограничения (рисунок 87);

---

Рисунок 87

• завершить эскиз Закончить эскиз.

2.4.4 Автомасштабирование изображения[§3 п. 3.3.2.]

2.4.5 Восстановление видимости всех кривых

2.4.6 Перемещение дополнительных поверхностей в 76 слой[§3 п. 3.10.2.]

2.4.7 Увеличение сечения шпангоута (рисунок 88) [§3 п. 3.3.3.]

Рисунок 88

2.4.8 Построение несилового шпангоута переносом заметаемого сечения вдоль направляющей Заметание вдоль направляющей

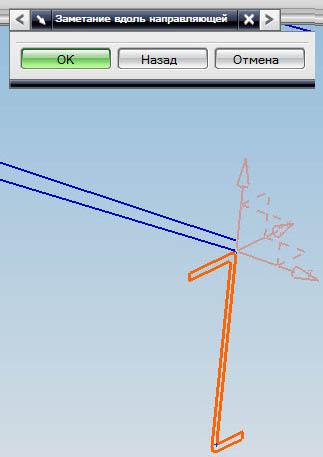

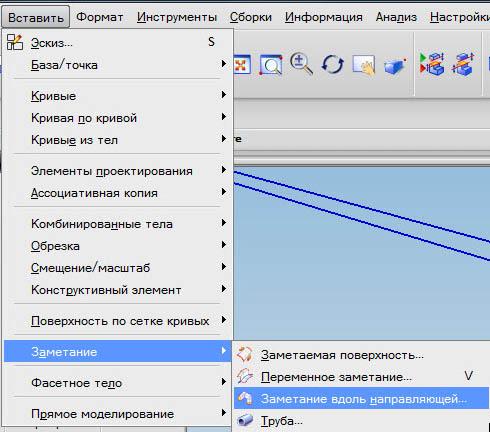

• выбрать опцию выпадающего меню Вставить → Заметание → Заметание вдоль направляющей (рисунок 89);

• выбрать Сечение несилового шпангоута (рисунок 90) → нажать ОК;

• выбрать направляющую (дугу окружности) → нажать OK;

• ввести значение смещения Первое смещение = 0, Второе смещение = 0 → нажать OK (рисунок 91) → нажать Создать (рисунок 92).

Рисунок 89

Рисунок 90

Рисунок 91

Рисунок 92

2.4.9 Перенос эскизов (Sketch) в 77 слой[§3 п. 3.10.2.]

2.4.10 Создание ассоциативной системы координат в начале абсолютной системы координат модельного пространства [§3 п. 3.4.3.2.]

• выбрать опцию выпадающего меню РСК → Ориентация;

• выбрать в диалоговом окне Тип → Абсолютная СК → нажать OK (рисунок 93).

Рисунок 93

2.4.11 Перемещение системы координат в середину базовой прямой

• выбрать опцию выпадающего меню РСК → Начало;

• выбрать в диалоговом окне Тип → Между двумя точками → Указать конечные точки базовой кривой → нажать OK (рисунок 94).

Рисунок 94

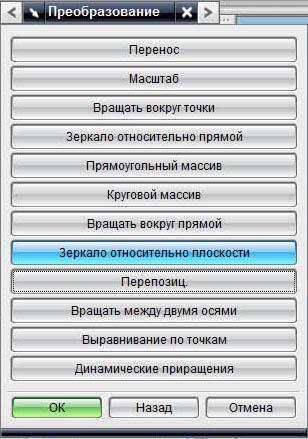

2.4.12 Копирование шпангоутов с использованием операции Зеркало относительно плоскости[§3 п. 3.15.2.4.]

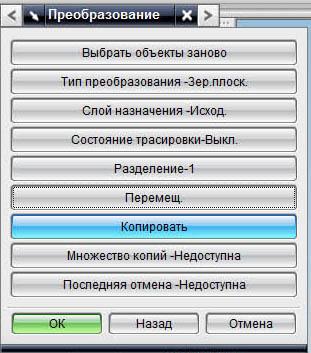

• выбрать опцию выпадающего меню Изменить → Преобразовать;

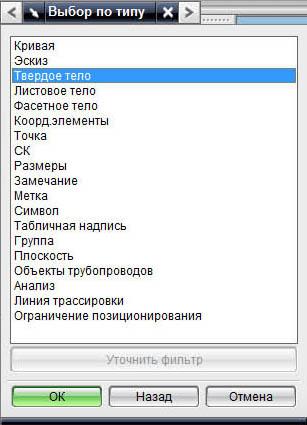

• Выбрать по типу→ выбрать Твердое тело → выделить шпангоуты → нажать OK → нажать OK (рисунок 95);

• выбрать способ преобразования Зеркало относительно плоскости (рисунок 96);

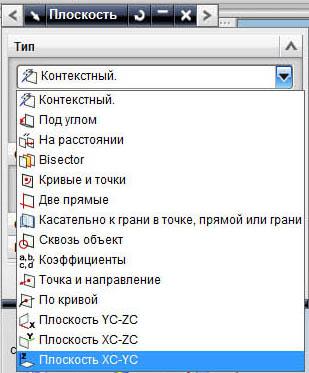

• выбрать способ задания плоскости Тип → плоскость XC-YC (рисунок 97);

• указать Копировать → нажать ОК (рисунки 98 и 99).

Рисунок 95

Рисунок 96

Рисунок 97

Рисунок 98

Рисунок 99

2.4.13 Восстановление видимости всех объектов части [§3 п. 3.15.2.3.]

• выбрать опцию выпадающего меню Изменить → Показать и скрыть → Показать все (рисунок 100).

Рисунок 100

2.5. Создание стрингера

2.5.1. Проецирование прямой на внутреннюю поверхность с помощью меню Операции над кривыми → Проецирование кривой[§3 п. 3.7.1.]

2.5.2 Создание эквидистанты на поверхности[§3 п. 3.7.5.]

• выбрать опцию меню Операции над кривыми → Смещение кривой на грани (рисунок 101);

• выделить прямую (появится прямая со стрелкой, указывающей направление смещения);

• задать дистанцию Смещения (Offset) = 25 (при необходимости сменить сторону смещения командой сменить направление (рисунок 102)) → нажать OK. (рисунок 103).

Рисунок 102

Рисунок 103

2.5.3 Погашение всех объектов, кроме обшивки и построенных прямых, с помощью выпадающего меню Изменить → Показать и скрыть → Скрыть[§3 п. 3.15.2.1.]

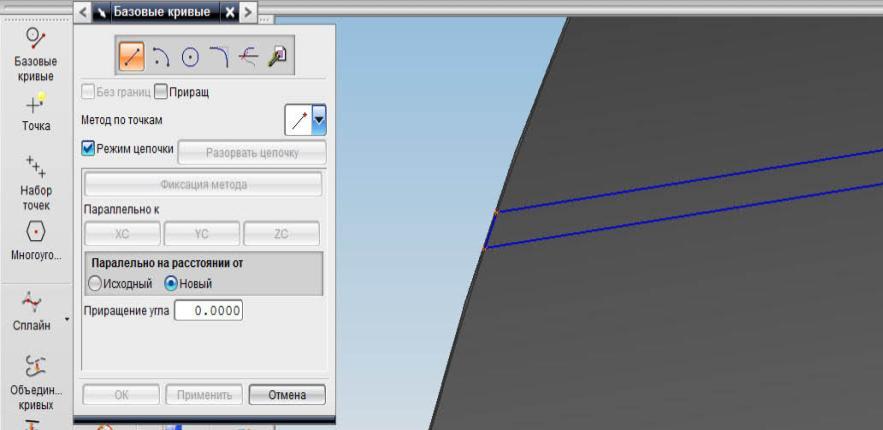

2.5.4 Соединение концов прямых с помощью меню Кривые → Базовые кривые[§3 п. 3.5.1.1.]

---

• выбрать Метод по точкам → указать конечная точка прямой → выбрать точку первой прямой → выбрать точку второй прямой → нажать Отмена (рисунок 104).

Рисунок 104

2.5.5 Увеличение левой части[§3 п. 3.3.4.]

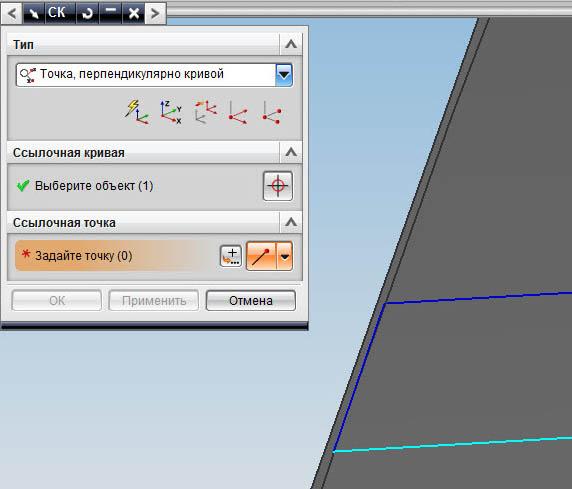

2.5.6 Переориентирование РСК[§3 п. 3.4.3.]

• выбрать опцию выпадающего меню РСК → Ориентация (рисунок 105);

• выбрать иконку тип РСК точка, перпендикулярно кривой (рисунок 106);

•

Рисунок 105

указать Ссылочную кривую (нижнюю прямую) → указать Ссылочную точку (конечная точка прямой, перпендекулярной нижней прямой(рисунок 107)) → нажать OK. (рисунок 108).

Рисунок 106

Рисунок 107

2.5.7 Поворот осей системы координат УС→ХС на 90^о (рисунок 108)

Рисунок 108

2.5.8 Погашение всех прямых[§3 п. 3.15.2.1.]

2.5.9 Создание сечения стрингера[§3 п. 3.8.]

• выбрать опцию выпадающего меню Вставка → Эскиз;

• создать сечение стрингера;

• наложить геометрические ограничения;

• наложить размерные ограничения (рисунок 109);

•

Рисунок 109

закончить эскиз.

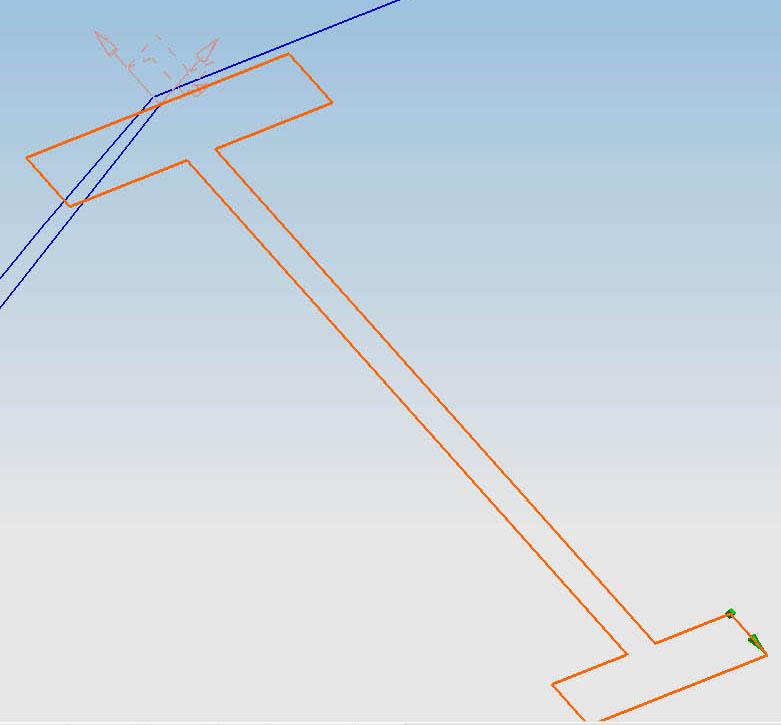

2.5.10 Построение стрингера с использованием операции плоскопараллельного переноса контура на заданное расстояние[§3 п. 3.11.1.]

• выбрать опцию меню Вытягивание (рисунок 110);

• выбрать Сечение → Кривая (рисунок 111);

•

Рисунок 110

указать любую кривую контура → Весь контур выделиться ярким цветом;

• выбрать направления, появится стрелка, указывающая направление переноса;

Рисунок 111

• ввести начальную дистанцию Начало = 0 и конечную дистанцию Конец = 4500;

• нажать ОК → нажать Отмена. (рисунок 112).

Рисунок 112

2.5.11 Перенос дополнительной плоскости (datum) в 76 слой, прямых эскиза (sketch) в 77 слой[§3 п. 3.10.2.]

2.5.12 Автомасштабировать изображение[§3 п. 3.3.2.]

2.5.13. Восстановить видимость всех частей (рисунок 113) [§3 п. 3.15.2.3.]

Рисунок 113

2.5.14 Погашение всех элементов кроме стрингера и шпангоута [§3 п. 3.15.2.1.]

• выбрать опцию выпадающего меню Изменить → Показать и скрыть → Скрыть → выбрать все элементы, кроме шпангоута и стрингера → нажать ОК.

2.5.15 Поворот изображения с помощью иконки Вращение (рисунок 114) [§3 п. 3.3.5.]

Рисунок 114

2.5.16 Увеличение места стыка с использованием иконки Масштаб (рисунок 115) [§3 п. 3.3.3.]

Рисунок 115

2.5.17. Построение кривой пересечения двух поверхностей[§3 п. 3.7.2.]

• выбрать опцию меню Кривая пересечения (рисунок 116);

• указать Набор 1 → выделить внутреннюю поверхность стрингера;

• указать Набор 2 → выделить поверхность шпангоута;

• нажать OK.

Рисунок 116

2.5.18 Переход в режим видимых скрытых линий[§3 п. 3.3.6.2.]

• выбрать иконку Каркасное с подсвеченными ребрами (рисунок 117).

Рисунок 117

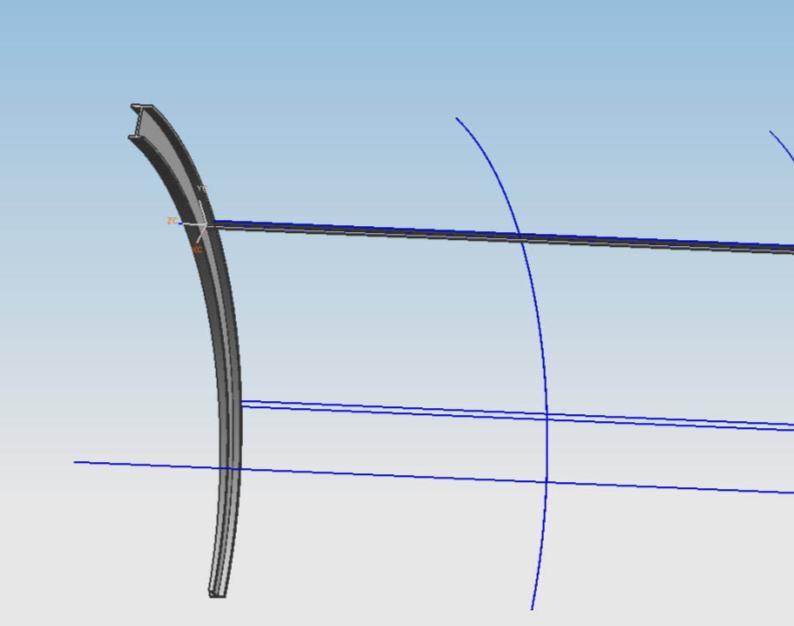

2.5.19 Перемещение текущей РСК [§3 п. 3.4.1.]

• выбрать опцию выпадающего меню РСК → Ориентация;

• переместить систему координат в начало кривой пересечения двух поверхностей (построенной в п.2.5.17.) → ввести ZC=-5 → нажать OK → нажать Отмена (рисунок 118).

Рисунок 118

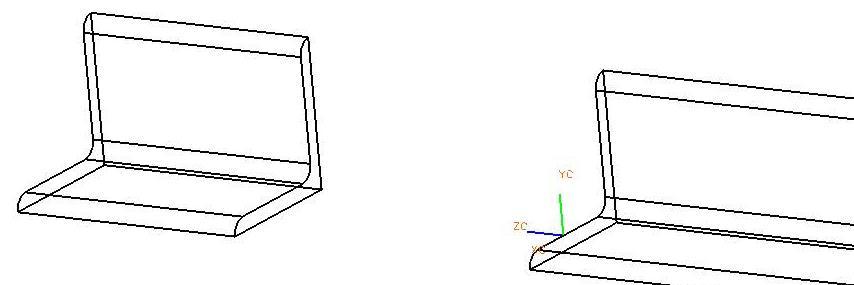

2.5.20 Обрезка стрингера плоскостью XC-YC [§3 п. 3.12.4.]

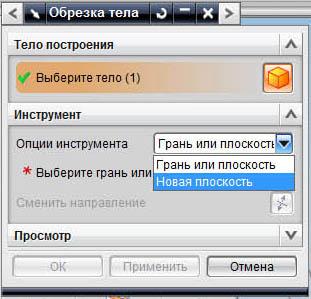

• выбрать опцию выпадающего меню Вставить → Обрезка→ Обрезка тела (рисунок 119);

---

• выделить профиль → нажать OK;

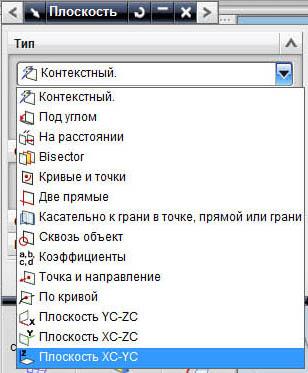

• определить плоскость, которой следует обрезать профиль выбрав Новая плоскость (рисунок 119) → Плоскость ХС-УС (рисунок 120);

Рисунок 120

Рисунок 119

• нажать ОК → Отмена (рисунок 121).

Рисунок 121

2.5.21 Обновление изображения с помощью клавиши F5[§3 п. 3.3.1.]

2.6 Моделирование подсечек на профиле

2.6.1 Перемещение начала текущей РСК[§3 п. 3.4.1.]

• выбрать опцию выпадающего меню РСК → Ориентация;

• переместить систему координат в конец кривой пересечения двух поверхностей (построенной в п.2.5.17.) → ввести ZC = -5 → нажать OK → нажать Отмена (рисунок 122).

Рисунок 122

2.6.2 Разделение профиля в начале подсечки[§3 п. 3.12.5.]

• выбрать опцию меню Разделение тела (рисунок 123);

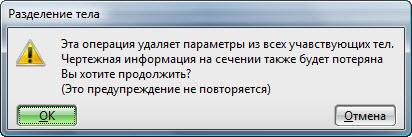

• система выведет предупреждение о потере параметризации (рисунок 124) → нажать OK;

Рисунок 124

Рисунок 123

• выделить стрингер → нажать OK;

• определить плоскость, которой следует разделить профиль выбрав Задайте плоскость;

• выбрать плоскость XC-YC;

• система выведет сообщение о потере параметризации → нажать OK → нажать Отмена (рисунок 125).

Рисунок 125

2.6.3 Обновление изображения, используя F5[§3 п. 3.3.1.]

2.6.4 Перемещение системы координат вдоль стрингера на ширину подсечки ZC = -55[§3 п. 3.4.1.]

2.6.5 Разделение профиля плоскостью XC-YC с использованием опции Разделение тела[§3 п. 3.12.5.]

2.6.6 Удаление средней части профиля[§3 п. 3.15.1.]

• выбрать опцию выпадающего меню Изменить → Удалить;

• выделить среднюю часть → нажать OK. (рисунок 126).

Рисунок 126

2.6.7 Перемещение левой части профиля на высоту подсечки

• выбрать опцию выпадающего меню Изменить → Преобразование

• выделить левую часть профиля → нажать OK

• выбрать Перенос → нажать Приращение;

• ввести дистанцию перемещения DXC = 13, DYC = 0, DZC = 0 → нажать OK

• указать Переместить → нажать Отмена.

2.6.8 Построение соединения двух объектов с помощью операции Линейчатая поверхность[§3 п. 3.13.1.]

• выбрать опцию выпадающего меню Линейчатая поверхность (рисунок 127);

Рисунок 127

• выделить боковую поверхность левой части → появится стрелка указывающая направление построения тела (рисунок 128) → выделить боковую поверхность правой части → появится стрелка указывающая направление построения тела (направление стрелок должно совпасть!!);

Рисунок 127

• задать допуск построения = 0.0254 (рисунок 127) → нажать OK;

• выбрать Создать → нажать Отмена.

2.6.9 Выбор режима закраски изображения[§3 п. 3.3.6.1.]

• выбрать иконку Закраска с ребрами на панели управления (рисунок 128).

Рисунок 128

2.6.10. Объединение частей[§3 п. 3.12,6.1.]

• выбрать опцию выпадающего меню Вставить → Комбинированные тела → Объединение (рисунок 129);

• выделить левую часть профиля;

• выделить среднюю часть профиля;

•

Рисунок 129

выделить правую часть профиля → нажать OK.

2.6.11 Моделирование подсечки на другом конце профиля (рисунок 130)

---
