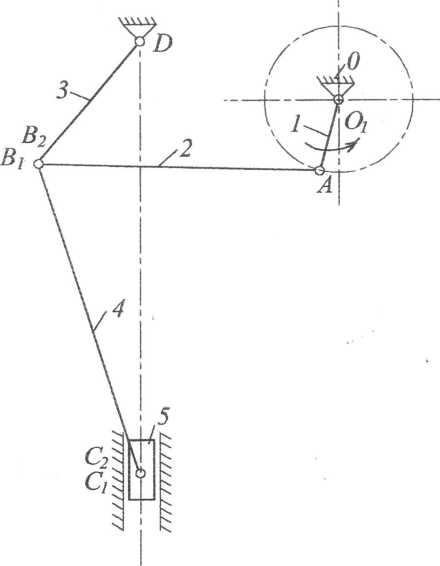

Рисунок 1.3 – Расчетная схема метрического синтеза рычажного механизма

Метрический синтез механизма проводим в масштабе μ_l=0.004 м/мм (М 1:4).

Проводим вертикальную линию у-у, определяющую направление ползуна 5, и на ней откладываем крайние положения ползуна – т. С’ и С” на расстоянии (Н)=Н/μ_l=0.420/0.004=105 мм. Изображаем шатун 4 в крайних положеннях под. углами β₁=35˚ и β₂=25˚ и длиной (DE)=l_DE/μ_l=0.400/0.004=100 мм. В результате построений получаем точки D’ и D”. Для получения точки C, из середины отрезка D’D” восстанавливаем перпендикуляр до пересечения с направляющей C.Вертикально проведем на расстояние (X1) = до линии y-y тогда длина коромысла 3:

L_CD = (cd) × μ_{l = 90 × 0.004 = 0.336 м}

L_CB = (cb) × μ_{l = 1.5 × 0.36 = 0.54м}

Таким образом, получаем точки B’ и В”. Из
