Файл: IPv6-ISATAP.pdf

Лабораторная работа  «Lab A: Configuring an

ISATAP Router» - конфигурирование ISATAP

Предварительные действия:

1.

Запустите консоль управления виртуальными машинами Пуск => Все
программы => VMRCplus. Подключитесь к виртуальному серверу на своей
машине – нажимте Connect.

2.

Добавьте в консоль описания виртуальных машин (если список пустой):
VirtualMachine => Add => L:\Лекции\3 Курс\Информационные
Сети\Лабы\08\VMCs  и затем 6421A-NYC-CL1.vmc, 6421A-NYC-DC1.vmc,
6421A-NYC-SVR1.vmc (по одной).

3.

Запустите машины в последовательности DC1, SVR1, CL1 (лучше
подождать минуту после запуска DC1). Для этого, например, в
контекстном меню машины выбрать TurnOn. Для подключения консоли к
конкретной машине – двойной щелчок левой кнопкой мыши по машине
(обратите внимание, что консоли к разным машинам  открываются в
разных TAB-ах.

4.

В этом лабораторном занятии требуется еще предварительно настроить

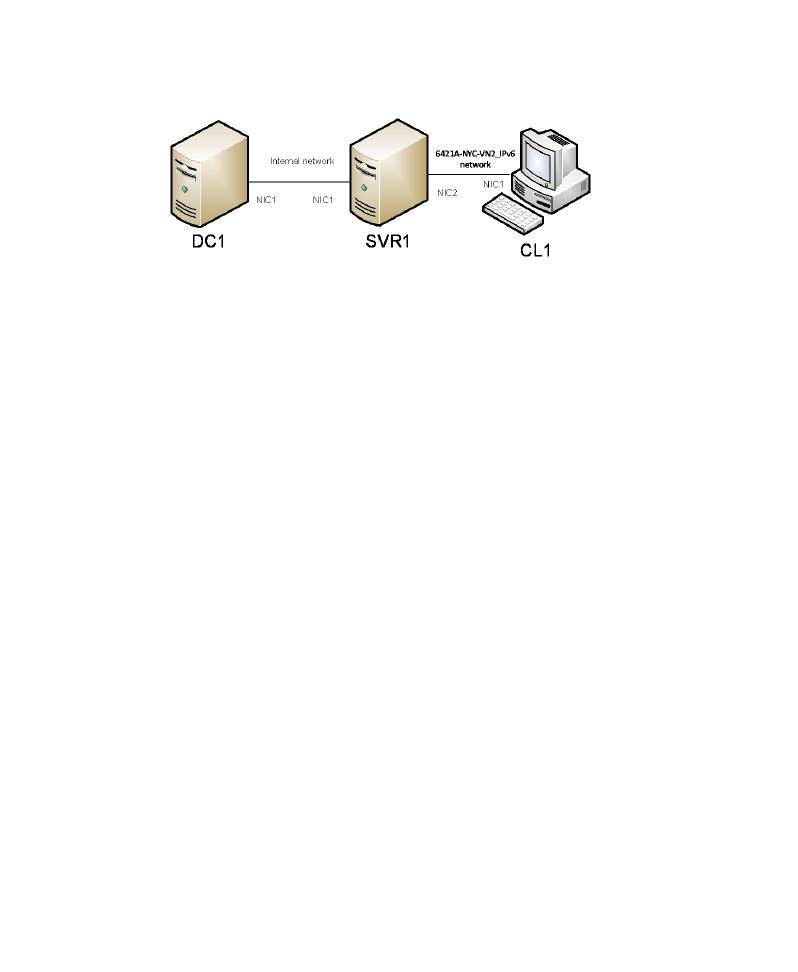

две разные виртуальные сети для IPv6 и IPv4 сетей (см схему ниже) . Для
этого нажмите на «Virtual Networks» => Add => C:\Documents and
Settings\All Users => Общие Документы (вторая папка)  => Shared Virtual
Networks => L:\Лекции\3 Курс\Информационные
Сети\Лабы\08\VirtualNets => 6421A-NYC-VN2_IPv6.vnc  => OK

5.

Выберите машину 6421A-NYC-SVR1, затем в контекстно меню «Settings» =>
Подключите второй сетевой адаптер NIC2 к сети «6421A-NYC-VN2_IPv6».
Убедитесь, что первый адаптер NIC1 подключен к сети «Internal Network»

6.

Выберите машину 6421A-NYC-CL1 и аналогично предыдущему пункту
задайте для единственного адаптера NIC1  сеть 6421ANYC-VN2_IPv6.

При выполнении упражнений используйте аккаунт:

User Name: Administrator

Password: Pa$$w0rd

Лабораторная работа состоит из двух упражнений: Exercise 1 и
Exercise 2.

I.

«Exercise 1: Configuring a New IPv6 Network and Client»  -
настройка IPv6 сети и клиента.

Основные задания этого упражнения таковы:

1.

Стартовать машины DC1, SVR1, CL1

2.

Сконфигурировать IPv4

3.

Включить IP-форвардинг (маршрутизацию) на SVR1 и
проверить работу IPv4 между хостами

4.

Выключить IPv6 на DC1

5.

Выключить IPv4 на CL1

6.

Проверить IP конфигурацию на CL1 и убедиться, что адрес
IPv4 не настроен

7.

Настроить на SVR1 анонс IPv6 маршрутизатором сети с
глобальным адресом 2001:db8:0:1::/64.

8.

Проверить, что CL1 сконфигурировался с IPv6 глобальным
адресом

II.

«Exercise 2: Configuring an ISATAP Router to Enable
Communication Between an IPv4 Network and an IPv6 Network» -
Конфигурирование ISATAP маршрутизатора для связи хостов
IPv4 и IPv6 сетей.

Основные задания этого упражнения таковы:

1.

Добавить запись о ISATAP в DNS зону

2.

Настроить ISATAP-маршрутизатор на SVR1

3.

Включить ISATAP-интерфейс на DC1

4.

Проверить связность DC1 с CL1

Выполнение заданий первого и второго упражнений

Сценарий первого упражнения таков: необходимо создать IPv6
сеть, на начальном этапе (для проверки) в ней будет один клиент –
CL1.  (Для проверки работоспособности трех машин,  в этом
упражнении сначала устанавливаются IPv4  адреса и проверяется
связность по IPv4)

Выполните задания Task1-Task8 упражнения Exercise1,  обращая
внимания на суть этих заданий (см. их описания выше).

Сценарий второго упражнения таков: теперь, когда клиент CL1
настроен на IPv6, нужно обеспечить его работу со старой IPv4
инфраструктурой (DC1). Для этого будет использоваться туннель
через ISATAP-маршрутизатор.

Выполните задания Task1-Task4 упражнения Exercise2,  обращая
внимания на суть этих заданий (см. их описания выше).

Лабораторная работа  «Lab B: Converting the

Network» - перевод сети на «чистую» IPv6 сеть

Предварительные действия:

1.

Требуются настроенные машины из предыдущей лабораторной работы.

Лабораторная работа состоит из одного упражнения: Exercise 1

Exercise 1: Transitioning to an IPv6-Only Network.

Основные задания этого упражнения таковы:

1.

Выключить ISATAP маршрутизатор на SVR1

2.

Сконфигурировать «чистый» IPv6 маршрутизатор на SVR1

3.

Выключить IPv4

4.

Проверить связность в каждой IPv6 подсети

5.

Выключить все.

Выполнение заданий первого  упражнения

Сценарий первого упражнения таков: Вы отвечаете за
тестирование плана перехода на IPv6. Для этого, Вы переведете
компьютеры из прошлой лабораторной, в которой использовались
оба протокола (IPv4, IPv6) на «чистую» IPv6 сеть.

Выполните задания Task1-Task4 упражнения Exercise1,  обращая
внимания на суть этих заданий (см. их описания выше).

1.

Задание 5. Выключить все.

Выберите в консоли Virtual Machine Manager (где список
виртуальных машин) в контекстном меню каждой машины:

Undo Options =>  Turn off virtual machine and discard undo disks
(самый нижний пункт)

Предварительно желательно вернуть сетевые адаптеры  NIC2
машины SVR1  и NIC1 машины CL1 в состояние подключение к сети
Internal (в начале упражнения Вы их подключили к сети

6421A-NYC-

VN2_IPv6

)
