МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИФедеральное государственное бюджетное образовательное учреждение высшего образования«Забайкальский государственный университет»(ФГБОУ ВО «ЗабГУ»)Факультет энергетический_____________________________________Кафедра Математики и черчения________________________________УЧЕБНЫЕ МАТЕРИАЛЫдля студентов заочной формы обучения(с полным сроком обучения, с ускоренным сроком обучения)по дисциплине «Инженерная и компьютерная графика»для направления подготовки – 20.03.01 «Техносферная безопасность»,профилей «Защита в чрезвычайных ситуациях», «Безопасность технологических процессов и производств».Общая трудоемкость дисциплины (модуля) – 6 зачётных единицФорма текущего контроля во 2 семестре – 1 контрольная работаКурсовая работа (курсовой проект) (КР, КП) – нет.Форма промежуточного контроля в семестре – экзаменКраткое содержание курсаРаздел – «Начертательная геометрия», 2 семестр:Метод проекций с числовыми отметками. Сущность метода ПЧО. К.Ч.Т.Элементы залегания прямой. Способы градуирования прямой. Взаимное положение прямых в ПЧО. Плоскость в ПЧО. Способы задания плоскости. Элементы залегания плоскости. Взаимное положение плоскостей. Поверхности в методе ПЧО. Решение горных задач в методе ПЧО. Способность анализировать горно-геологическую информацию о свойствах и характеристиках минерального сырья (позиционные и метрические задачи):- взаимное положение прямой и плоскости;- взаимное положение плоскости и поверхности;- положение поверхностей;- расстояние от точки до плоскости;- расстояние от точки до прямой;- нахождение натуральной величины отрезка, плоской фигуры, сечения.Топографическая поверхность. Поверхность одинакового ската. Земляные сооружения. Проектирование аппарелей. Аксонометрические проекции топографической поверхности.Раздел – «Инженерная и компьютерная графика», 2 семестр:Резьба. Классификация, изображение резьбы. Расчёт шпильки, чертеж гайки. Соединение шпилькой. Гнездо под шпильку. К.р. «Резьба. Изделия и соединения». Спецификация сборочного соединения.

---

Деталирование чертежа общего вида. Рабочий чертёж детали.Форма текущего контроляВ межсессионный период студенты самостоятельно выполняют одну контрольную работу. Содержание контрольной работы определяется рабочей программой. Содержание контрольной работы берут у методиста кафедры МиЧ (ауд. 03-304) или на сайте ЗабГУ в разделе «Заочное обучение». Номер варианта определяется как сумма двух последних чисел номера зачётной книжки.Контрольная работа № 2 выполняется в виде расчетно-графической работы состоящая из трёх чертежей (листов). Студенты выполняют контрольную работу с последующей защитой.Итоговым контролем знаний является экзамен, который студент сдает в летнюю сессию. Допуском к экзамену является зачтенная контрольная работа и выполнение тестов на практических занятиях в письменной форме по темам курса. Темы: «Резьба. Изделия и соединения», «Прямая в методе ПЧО», «Плоскость в методе ПЧО». Билеты состоят из 5 вопросов по 1 баллу.Содержание контрольной работы во 2 семестре:Лист № 4: Изделия и соединения, форматА3.Лист № 5: Рабочий чертёж детали, формат А3.Лист № 6: Привязка сооружений к топографической поверхности, формат А2.Методические рекомендации по выполнению контрольных работПосле самостоятельного изучения необходимого теоретического материала по государственным стандартам и учебникам студент-заочник может приступать к выполнению заданных чертежей. Допускается выполнять чертежи в любом графическом редакторе (с возможностью проверки преподавателем самостоятельности работы и владения студентом навыками работы в этом графическом редакторе).Чертежи выполняются на форматах А3, А2. Ориентация формата и масштаб изображения выбираются студентом самостоятельно с учётом нормативных требований к оформлению чертежей. В нижнем правом углу формата размещается основная надпись по ГОСТ 2.104-2006, форма 1 (55185 мм) (позиция 1 на рис. 1). Она заполняется в соответствии с требованиями стандарта с учётом особенностей учебного заведения. Так, в графе 2 указывается обозначение чертежа по типу: ЗабГУ 02. ХХ. ХХ ГИ, где первая пара цифр – 02- номер контрольной работы, второй парой цифр вместо ХХ следует писать номер своего варианта и третьей парой цифр вместо ХХ следует указать номер листа в контрольной работе; ГИ – это маркировка чертежа в контрольной работе № 2, что означает «графика инженерная».

---

Например, обозначение ЗабГУ 02. 18. 02 ГИ расшифровывается так: чертёж выполнен студентом Забайкальского государственного университета; этот чертёж из контрольной работы № 2, вариант задания – № 18; данный чертёж – второй лист в контрольной работе и он относится к разделу инженерной графики.В верхнем левом углу (при горизонтальной ориентации формата) или в верхнем правом углу (при вертикальной ориентации формата) вдоль длинной стороны формата размещается дополнительная графа (позиция 2 на рис. 1) по ГОСТ 2.104-2006 (1470 мм), в которой указывается обозначение чертежа, повёрнутое на 180 или на 90 соответственно.а) б) в)Рис. 1. Оформление чертёжного листаВ графе 4 штампа основной надписи необходимо в две строки указать шифр учебной группы (например, ТБбз-21) и номер зачётной книжки студента.В контрольных работах применяется шрифт чертёжный типа Б без наклона.Чертежи должны соответствовать требованиям государственных стандартов по выполнению изображений, оформлению чертежей и нанесению на них размеров. Необходимые стандарты перечислены в разделах краткого содержания курса.Рис. 2. Основная надписьПри выполнении заданий необходимо изучить ГОСТы: 2.311-68 – «Изображение резьбы», 9150-81 – Резьба метрическая, 2.109-73 – «Основные требования к чертежам», 2.307- 2011 – «Нанесение размеров на чертежах», ГОСТ 2.854-75 «Обозначения условные ситуации земной поверхности», ГОСТ 2.856-75 «Обозначения условные производственно-технических объектов».Работы выполняются и оформляются согласно ГОСТам ЕСКД: ГОСТ 2.301-68 «Форматы», ГОСТ 2.302-68 «Масштабы», ГОСТ 2.303-68 «Линии», ГОСТ 2.304-81 «Шрифты чертежа», ГОСТ 2.305-2008 «Изображения».Для выполнения контрольной работы и подготовке к тестированию рекомендуется использовать учебные пособия:Альстер Т.М. Изделия и соединения: учебное пособие / Альстер Татьяна Михайловна. – Чита: ЧитГУ, 2010. – 177 с.Заслоновская Л.М. Сборочный чертёж: учебное пособие / Лидия Михайловна Заслоновская. – Чита: ЧитГУ, 2009. – 102 с.Заслоновская Л.М. Деталирование чертежа общего вида: учебное пособие / Лидия Михайловна Заслоновская. – Чита: ЧитГУ, 2000. – 86 с.Заслоновская Л.М. Привязка сооружений к топографической поверхности: учеб. пособие / Заслоновская лидия Михайловна

---

, Белоконь Татьяна аркадьевна. – Чита: ЗабГУ, 2014. - 145 с.: ил.
Задания для выполнения контрольной работы во 2 семестре

для листов 4, 5, 6:
Лист 4: Задание – Резьба. Классификация резьб. Условное обозначения и изображение метрической резьбы. Выполнить изображение шпильки (2 вида), гайки (2 вида), гнездо под шпильку (4 вида), соединение шпилечное (2 вида)согласно ГОСТ 2.311-68 – «Изображение резьбы», ГОСТ 9150-81 – «Резьба метрическая».

Работа выполняется на формате А3. Пример выполнения работы дан на рисунке. Варианты заданий даны в таблицах.

Компоновка чертежа:

1 – шпилька; 2 – гайка; 3 – гнездо под шпильку; 4 – соединение шпилечное.


1

4

2

3

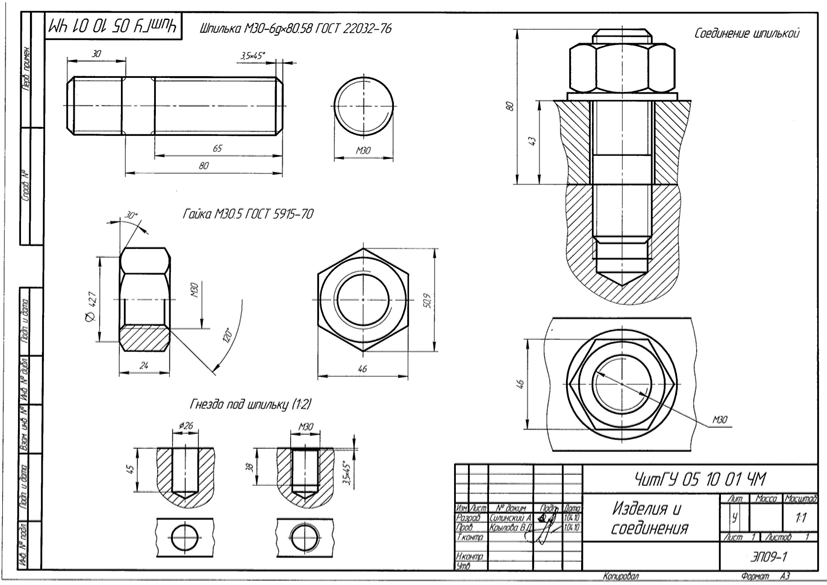

Рис. 1. Образец задания «Изделия и соединения» на формате А3
Длина посадочного конца шпильки определяется по формуле:

ℓ₁ = d ГОСТ 22032-76,

ℓ₁ = 1,25d ГОСТ 22034-76,

ℓ₁ = 1,6d ГОСТ 22036-76,

ℓ₁ = 2d ГОСТ 22038-76,

ℓ₁ = 2,5d ГОСТ 22040-76.

Размеры гнезда под шпильку следует определить:



ℓ₂ = ℓ₁ + 0,5d ℓ₃ = ℓ₁ + 0,25d

d₂ = 0,85d d₃ = d

На чертеже должны быть полностью указаны размеры изображаемых деталей, а на изображении шпилечного соединения – только те, которые указаны на рисунке. Над изображениями надписать соответствующие условные обозначения и другие пояснительные надписи (как на рисунке).

Размеры для соединения шпилькой

№ вар.	Резьба	Длина шпильки, мм	Исполнение			ГОСТ
			шпильки	гайки	шайбы	шпильки	гайки	шайбы
1, 11, 26	М16×1,5	50	-	1	-	22036-76	5918-73	6402-70
2, 12, 20	М18	55	-	1	1	22034-76	5915-70	11371-78
3, 13, 21	М20×1,5	60	-	2	-	22032-76	5918-73	6402-70
4, 14, 22	М16	50	-	1	1	22038-76	5916-70	11371-78
5, 15, 23	М18×1,5	55	-	2	-	22036-76	5918-73	6402-70
6, 16, 24	М20	60	-	1	1	22034-76	5915-70	11371-78
7, 17, 25	М16×1,5	50	-	1	2	22040-76	5918-73	11371-78
8, 10, 18	М18	55	-	1	-	22036-76	5916-70	6402-70
9, 19, 25	М20×1,5	60	-	2	2	22032-76	5918-73	11371-78

---

Лист 5. Индивидуальное задание «Деталировка 1 сложности» для выполнения рабочего чертежа детали берётся у методиста кафедры МиЧ в аудитории 03-304 «Энергетического» корпуса ЗабГУ.При выполнении задания необходимо изучить ГОСТы: 2.109-73 – «Основные требования к чертежам», 21495-76 – «Базирование и базы в машиностроении», 2789-73 – «Шероховатость поверхности», 2.307 – 2011 – «Нанесение размеров на чертежах».Обучающийся должен самостоятельно определить необходимое количество изображений, нужный масштаб чертежа, формат, марку и ГОСТ на материал заданной детали и её название. На чертеже грамотно проставить все необходимые размеры.В опросе по данной теме каждый студент должен прочитать чертёж общего вида.Рис. 2. Образец рабочего чертежа детали на формате А3Лист 6. Привязка сооружения к топографической поверхности, ф. А2.Задано:1) план топографической поверхности в горизонталях;2) геометрические формы сооружения, которые необходимо запроектировать на данной поверхности;3) уклоны откосов сооружения, уклоны аппарели.В задании необходимо:1) построить границы земляных работ на горизонтальных частях сооружения;2) построить границы земляных работ на наклонных участках сооружения;3) построить профили:а) по выемке;б) по насыпи;в) по оси сооружения.Графическая работа выполняется на формате А2 (594 × 841) в масштабе (1:200). Для студентов заочной формы обучения аксонометрия объекта выполняется по желанию на дополнительную оценку.Рис. 3. Расположение изображений на формате А1В приложении А пособия Заслоновской Л.М., Белоконь Т.А. «Привязка сооружений к топографической поверхности» даны задания по вариантам, выполненные в масштабе 1: 500, которые нужно увеличить до масштаба 1: 200 и перенести на лист чертежа.В данном пособии поэтапно расписано выполнения чертежа с примерами построения.Рис. 4. Образец задания «Привязка сооружений к топографической поверхности

---
