ВВЕДЕНИЕПревращение древнего ремесла – пайки в один из важнейших технологических процессов современного производства произошло благодаря современной научно – технической революции. Бурное развитие техники в различных отраслях промышленности обусловило широкое её применение, и в первую очередь в машиностроении и электронике, и электрической промышленности. Это связано с тем, что пайка, как процесс формирования соединений материалов, осуществляется при температурах ниже температуры начала плавления паяемого материала и характеризуется возможностью автоматического её регулирования, так как во многих случаях на границе паяемого материала и жидкого припоя устанавливается состояние локального равновесия, являющегося основой такого регулирования. При сварке плавлением и в твёрдой фазе значительно труднее реализовать локальное равновесие. Вследствие этого технология пайки существенно отличается от технологии сварки плавлением и сварки давлением и требует специальных технологических и вспомогательных материалов оснащения.

1. Основы пайки

1.1. Процесс и приемы пайки

Пайка – процесс получения неразъёмного соединения материалов с нагревом ниже температуры их автономного расплавления путём смачивания, растекания и заполнения зазора между ними расплавленным припоем и сцепления их при кристаллизации шва.Получение паяного соединения состоит из нескольких этапов:А) Предварительная подготовка паяемых соединений;Б) Нагрев соединяемых деталей до температуры ниже t плавления паяемых деталей;В) Удаление окисной плёнки с поверхностей паяемых металлов с помощью флюса;Г) Введение в зазор между паяемыми деталями жидкой полоски припоя;Д) Взаимодействие между паяемыми деталями и припоем;Е) Кристаллизация жидкой формы припоя, находящейся между спаевыми деталями;Процесс пайки заключается в следующем: при нагревании припой расплавляется и соприкасаясь с нагретым, но свободным от окисной плёнки основным металлом, смачивает его, и растекается по его поверхности. Способность припоя заполнять швы зависит от степени смачивания припоем основного металла, его капиллярных свойств и шероховатости поверхности спаиваемых изделий.

---

Рисунок 1. Приемы пайки: (а – пайка стыкового шва, б – нахлестанного шва, в – тонкой пластины, г – трубы, д – толстым проводом)1.2. Виды паяных соединений, паяные швыДля получения качественного соединения температура нагрева спаиваемых соединений в зоне шва должна быть на 50-100° С выше температуры плавления припоя. Качество паяного шва во многом зависит от прочности связи припоя с металлом основы. Прочное соединение припоя с основным металлом можно образовать лишь в том случае, если поверхность спаиваемых деталей свободны от окислов и загрязнений. Для запиты поверхностей спаиваемых изделий от интенсивного окисления в результате нагрева место пайки покрывают флюсом, который образует жидкую и газообразную преграды между поверхностями спаиваемых деталей и окружающим воздухом.Рисунок 2. Виды паяных швов: а – шов стыковой, б – нахлесточный, в – ступенчатый, г – с косым срезом, д – стыковой с накладкой, е – герметичный.В зависимости от предъявляемых к спаиваемым изделиям требований паяные швы бывают:Рисунок 3. Виды паяных соединений1.3. Достоинства и недостатки пайкиДостоинства пайки:

•
  возможность соединения разнородных материалов:

•
  возможность соединения тонкостенных деталей;

•
  возможность получения соединения в труднодоступных местах;

•
  коррозионная стойкость;

•
  малая концентрация напряжений, вследствие пластичности припоя;

•
  герметичность паяного шва

•
  простота технологического процесса;

•
  низкая себестоимость восстановления деталей;

•
  высокая производительность процесса;


Недостатки пайки:

•
  пониженная прочность шва в сравнении с основным металлом;

•
  требования высокой точности обработки поверхностей, сборки и фиксации деталей под пайку;


Рисунок 4. Получение неразрывных соединений путем пайки.

2. Припои

2.1. Классификация припоев

Припой – материал, которым в расплавленном состоянии заполняют промежуток между соединяемыми частями изделия или создают электрический контакт между ними. При пайке места соединения и припой нагревают. Так как у припоя температура плавления значительно ниже, он плавится, смачивает соединяемые металлы, растекается по ним и заполняет промежуток между ними. В результате возникает слой, который после затвердевания соединяет детали в одно целое.

---

Припои для пайки классифицируются по следующим критериям:

•
  по способу подачи флюса – безфлюсовые и самофлюсующиеся, для первых флюс подается отдельно, вторые содержат его в своем составе;


Рисунок 5. а- самонфлюсующийся; б – с подачей флюса.

•
  по основному паяльному элементу – оловянные припои, никелевые, кобальтовые, марганцевые, титановые, серебряные, и т.д.;

•
  по способу получения - бывают готовые или формируемые непосредственно во время пайки;

•
  по растворимости компонентов - встречаются полностью расплавляемые и частично;

•
  по форме выпуска – оловянная проволока, пруток, лист, гранулы, паста;

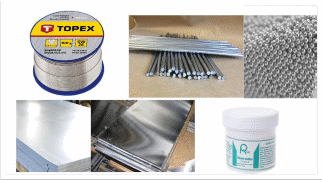

Рисунок 6. Припои по форме выпуска (а – оловянная проволока, б – пруток,в – гранулы, г – лист, д – паста).

•
  по температуре плавления – существуют те, которые переходят в жидкое состояние при низкой и при высокой температуре.


Припои делят на две группы – мягкие и твердые. К мягким принадлежат припои с температурой плавления ниже 300о С и границей прочности на растяжение 16-100 Мпа. Рисунок 7. Пайка мягкими припоямиТвердые припои имеют температуру плавления выше 300о С и прочность на растяжение 100-500 Мпа.Рисунок 8. Пайка твёрдыми припоями

2.2. Основные требования, предъявляемые к припоям

К конструктивным относятся:

•
  Достаточная механическая прочность;

•
  Хорошие электро- и теплопроводность:

•
  Герметичность;

•
  Стойкость к коррозии.


К технологичным относятся:

•
  Жидкотекучесть при температуре пайки;

•
  Хорошее смачивание основного металла;

•
  Определенные для данного припоя температура плавления и температурный интервал кристаллизации.


3. Флюсы

3.1. Общие требования к флюсам

Флюс – химическое вещество, используемое для разрушения окисных плёнок, улучшения смачиваемости паяных поверхностей и защиты их от окисления.Общие требования к флюсам:

•
  должны иметь высокую жидкотекучесть;

•
  должны иметь стабильность химического состава;

•
  должны иметь высокую активность в широком интервале температур;

•
  улучшать условия смачивания поверхности паяемого металла расплавленным припоем;

•
  должны предохранять поверхность паяемого металла и расплавленного припоя от окисления при нагреве в процессе пайки;

•
  растворять окисные пленки на поверхности паяемого металла и припоя;

•
  не вызывать сильной коррозии паяного соединения;

•
  не выделять при нагреве ядовитых газов.


---

3.2. Типы флюсов

•
  Твёрдые порошкообразные флюсы – смеси различных солей, применяются чаще всего при паянии тугоплавкими припоями (бура, бурная кислота и их смеси).

•
  Жидкие флюсы – водные растворы хлористых солей (хлористый цинк и хлористый аммоний, спирт, глицерин и т.д.)

•
  Газообразный флюс – хлоро – водородный газ, однако широкого распространения этот флюс не имеет.

•
  Борорганические вещества – при сгорании этих веществ образуются окислы бора, которые и выполняют роль флюсов.


Рисунок 9. Виды флюсов

4. Инструменты для пайки

Рисунок 10. Электрические паяльникиРисунок 11. Тепловые паяльники без подогрева в процессе работы5. Техника безопасности

1.
   Проверить целостность шнура, штепсельной вилки и розетки;

2.
   Проверить целостность самого паяльника, на наличие повреждений изоляции;

3.
   Если при включении паяльника слышен треск - немедленно выключайте его;

4.
   Не работать в помещениях с повышенной влажностью;

5.
   Не работать влажными руками;

6.
   При выключении не тянуть за провод;

7.
   Держать паяльник только за ручку, избегая прикосновений к металлическим частям (очень высокая температура);

8.
   Работать только в проветриваемом помещении;

9.
   При пайке не наклоняться над паяльником ближе чем на 20 см . во избежание попадания брызг олова и горячих паров в глаза;

10.
    Не работать вблизи горючих и легковоспламеняющихся предметов и на столах из горючих материалов без негорючей подставки;

11.
    В перерывах между работой ставить паяльник только на подставку;

12.
    Не в коем случае не ронять даже выключенный паяльник;

13.
    После окончания работы не прикасаться к жалу и корпусу паяльника до его полного остывания (15-30 минут).


---
