Сумматор. Сумматор параллельного типа

Р ассмотрим принцип работы сумматора, для чего вначале сравним суммирование двух десятичных и двоичных чисел А + В:По внешнему виду правила одинаковы:

1.
   Сложение производится поразрядно - от младшего разряда к старшему (справа налево);

2.
   В младшем разряде вычисляется сумма младших разрядов слагаемых А{) и В(). Эта сумма в данной системе счисления может быть записана однозначным числом S₍₎, либо двухзначным числом P0S0. Число Р{) называют переносом в старший разряд или просто переносом.

3.
   Во всех последующих разрядах находится сумма этих разрядов слагаемых Ai и Bi при Рi-1≠0 к этой сумме добавляется перенос: результат сложения в i-м разряде записывается в виде Si или РiSi,.


Сумматор - это устройство, которое разряд за разрядом (начиная с младшего разряда) складывает «единицы» и «нули» первого и второго слагаемых. Таблица истинности для сложения двух одноразрядных двоичных чисел имеет вид:

А	В	р	5
0	0	0	0
0	1	0	1
1	0	0	1
1	1	1	0

---

Рис. 141. Полный сумматор Рис. 142. Трехразрядный

сумматор
Приведенный на рис. 142 сумматор называется параллельным, пос­кольку информационные сигналы поступают па все входы одновременно. В параллельном сумматоре для каждого двоичного разряда нужен отдельный сумматор.

22. Сумматор последовательного типа

Другой способ сложения используется в последовательном сумма­торе. Четырехразрядное суммирующее устройство последовательного действия, использующее регистры сдвига, можно представить в виде, показанном на рис. 143В этой схеме имеются два регистра сдвига, в которые предварительно записываются значения суммируемых чисел А и В. Выходная сумма S накапливается в сдвиговом регистре суммы.На первом тактовом импульсе, поступающем с генератора тактовых импульсов (ГТИ) складываются значения младшего разряда (A0 и В0), суммаS0 появляется в регистре суммы, а на выходе переноса Р; появляется сигнал (символ) переноса Р{) («1» или «О»). На втором тактовом импульсе складываются значения следующего разряда и перенос Р₀, поступающий на вход Рi-1 сумматора отD -триггера, обеспечивающего задержку сигнала переноса на время прихода очеред­ного разряда. Результат S1, записывается в регистр суммы, а на выходе переноса формируется новый сигнал Р₁. На третьем тактовом импульсе складываются разряды A₂, В2 и перенос Р1. На четвертом (последнем) тактовом импульсе процесс суммирования завершается.

---

23. 1   ...   4   5   6   7   8   9   10   11   12

---

Мультиплексоры и демультиплексоры

Мультиплексором называется комбинационное устройство, имеющее несколько входов и один выход. Причем выход соединяется с одним из входов (Х₍₎, X1...) в зависимости от двоичного кода на отдельных адресных входах (А, В).Пример мультиплексора на 4 входа показан на рис. 135. На схемах он обозначается буквамиMUX.При А = В = 0 двоичная информация на выход У поступает с информационного входа Х₀, при А = 1, В = 0 - со входа Х1 и т.д.Обратная задача решается с помощью демультиплексора, подключающего один вход к одному из нескольких информационных выходов. Пример демультиплексора на 4 выхода показан на рис. 136.С помощью адресного кода, подаваемого на входы А В, вход X подключается к одному из выходовY{) - Y₃

24. Шифраторы и дешифраторы

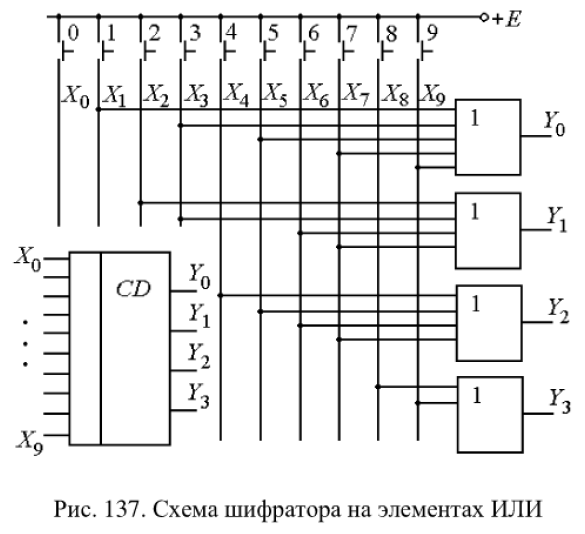

Шифратор - это комбинационное устройство, преобразующее единичный сигнал на одном из входов в двоичный код, соответствующий номеру входа.Пример построения шифратора для преобразования десятичных чисел от 0 до 9 в двоичный код на логических элементах ИЛИ приведен на рис. 137.На любой из входов шифратора Х0...Х9 через контакты можно подать напряжение, соответствующее логической единице. При этом на выходе шифратора формируется цифровой код, соответствующий номеру замкнутого контакта. На схемах шифратор обозначается буквами CD (от английского слова coder).Дешифратором называют комбинационное устройство, преобразую­щее двоичный код на входе в единичный сигнал, появляющийся на том выходе

---

, десятичный номер которого соответствует двоичному коду. На схемах дешифратор обозначается буквами DC (от английского слова decoder).

Дешифратор широко используется в качестве преобразователя двоичного кода в десятичный. Рассмотрим примера его применения в схеме распределителя импульсов.

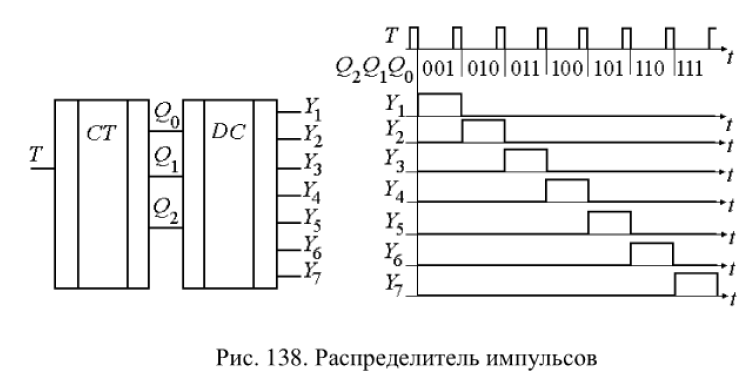

Н а основе счетчика и дешифратора строится распределитель импульсов, который поочередно формирует импульсы на его выходах. Схема распределителя импульсов на 7 выходов и временные диаграммы его работы приведены на рис. 138. Тактовые импульсы поступают на вход трехразрядного двоичного счетчика СТ. Двоичный код на выходе счетчика преобразуется дешифратором DC в импульс на одном из его выходов.

25. Регистры

Регистрами называют функциональные узлы, предназначенные для хранения информации. Информация поступает и хранится в регистрах в виде п - разрядных двоичных чисел. Существуют параллельный и последовательный регистры.Схема параллельного трехразрядного регистра приведена на рис. 130.Информация поступает в виде параллельного кода, то есть все разряды Х₀,Х₁, Х₂ поступают одновременно.Когда на тактовые входы всех триггеров одновременно подается тактовый импульс синхронизации (записи), по переднему фронту этого импульса переключаются все триггеры одновременно и получаем: Q0 = X0, Q1 = X1, Q2 = X2.Информация хранится в параллельном регистре в виде параллельного кода и может быть считана с выходов триггеров.

---
