БИОМЕХАНИКА НИЖНЕЙ ЧЕЛЮСТИ
Силы, сжимающие зубы, в большей мере создают напряжения у задних отделов ветвей. Самосохранение живой кости в этих условиях заключается в изменении положения ветвей, т.е. угол челюсти должен меняться; это происходит с детства через зрелость к старости. Оптимальные условия сопротивления напряжению заключаются в изменении величины угла челюсти до 60-70°. Эти величины получаются при изменении «внешнего» угла: между плоскостью базиса и задним краем ветви (см. рис. 15).
Общая прочность нижней челюсти при компрессии в статических условиях составляет около 400 кгс, меньше чем прочность верхней челюсти на 20 %. Это говорит о том, что произвольные нагрузки при сжимании зубов не могут повредить верхнюю челюсть, которая жестко связана с мозговым отделом черепа. Таким образом, нижняя челюсть выступает как бы естественным датчиком, «щупом», допускающим возможность разгрызть, разрушить зубами, даже сломаться, но только самой нижней челюсти, не допуская повреждения верхней. Эти показатели должны учитываться при протезировании.
Одной из характеристик компактного вещества кости является показатель ее микротвердости, которая определяется по специальным методикам различными приборами и составляет 250-356 НВ (по Бринеллю). Больший показатель отмечается в области шестого зуба, что свидетельствует о его особой роли в зубном ряду. Микротвердость компактного вещества нижней челюсти колеблется от 250 до 356 НВ в области 6-го зуба.
В заключении, укажем на общее строение органа. Так, ветви челюсти не параллельны друг другу. Их плоскости вверху расположены шире, чем внизу. Схождение составляет около 18°. Кроме этого, их передние края расположены ближе друг к другу, чем задние почти на сантиметр. Базисный треугольник, соединяющий вершины углов и симфиз челюсти почти равносторонний. Правая и левая стороны зеркально не соответственны, а только подобны. Диапазоны размеров и вариантов строения находятся в зависимости от пола, возраста, расы и индивидуальных особенностей.
Вопросы для самоконтроля:
1. Перечислите кости мозгового отдела черепа.
2. Перечислите кости лицевого отдела черепа.
3. Назовите поверхности и отростки верхней челюсти.
4. Перечислите образования альвеолярной части нижней челюсти.
5. Назовите отверстия и каналы на верхней и нижней челюстях.
6. Сколько челюстей имеет взрослый человек?
НЕБНАЯ КОСТЬ
Небная кость (os palatinum) парная, расположена между верхней челюстью спереди и крыловидным отростком – сзади. Она участвует в образовании стенок полости рта, носа и глазницы.
Состоит из двух пластинок: вертикальной и горизонтальной. В латеральных отделах первой видны три отверстия, из которых большое, небное (foramen palatinum majus), расположено кпереди. Горизонтальная пластинка вместе с небным отростком верхней челюсти образует небный контрфорс (рис. 16).
ЧЕРЕП В ЦЕЛОМ
Череп (cranium), подразделяется на два отдела: мозговой череп (cranium cerebrate), и лицевой (cranium faciale). Первый в свою очередь делится на верхний отдел – свод черепа (calvaria), и нижний – основание (basis).
Свод черепа. Свод в передней части имеет выпуклость - лоб (frons), на котором имеются возвышения: лобный бугор (tuber frontale), надбровная дуга (arcus superciliaris), между которыми располагается углубление - глабелла (glabella). С боков свод черепа замыкают теменные кости, чешуя височной кости, и большие крылья клиновидной кости. То, что лежит выше этой условной линии, относится к своду, а что ниже - к основанию черепа.
Основание черепа. В основании черепа выделяют два отдела: наружное основание черепа (basis cranii externa), и внутреннее основание черепа (basis cranii interna).
Наружное основание черепа в переднем отделе на ⅓ прикрыто лицевым черепом, и только задние и средние отделы образованы костями мозгового черепа (рис. 17).
Основание черепа неровное, имеет большое количество отверстий, через которые проходят сосуды и нервы. В заднем отделе располагается затылочная кость, по средней линии которой видны наружный затылочный выступ и спускающийся вниз наружный затылочный гребень. Кпереди от чешуи затылочной кости лежит большое (затылочное) отверстие, ограниченное с боков затылочными мыщелками, а спереди – телом клиновидной кости.
У основания сосцевидного отростка имеется foramen mastoideum, относящееся к венозным выпускникам. Медиально и кпереди от сосцевидного отростка находится шилососцевидное отверстие, а спереди от него – шиловидный отросток.
У верхушки пирамиды располагается рваное отверстие (foramen lacerum), кпереди от которого в основании крыловидных отростков проходит крыловидный канал (canalis pterygoideus), открывающийся в крыловидно-небную ямку. В основании больших крыльев клиновидной кости располагаются foramen ovale, a несколько кзади foramen spinosum.
Кнаружи от пирамиды височной кости располагается нижнечелюстная ямка, а кпереди – суставной бугорок.
Внутреннее основание черепа представляет неровную вогнутую поверхность, в которой различают три черепные ямки: переднюю, среднюю и заднюю (рис. 18).
Передняя черепная ямка (fossa cranii anterior), образована носовыми и глазничными частями лобной кости, малыми крыльями клиновидной кости, решетчатой пластинкой решетчатой кости.
Средняя черепная ямка (fossa cranii media), образована клиновидной и височной костями. У верхушки пирамиды, рядом с внутренним отверстием сонного канала, имеется рваное отверстие.
На передней поверхности находится тройничное вдавление: здесь под твердой оболочкой головного мозга лежит тройничный узел. Кзади на передней поверхности пирамиды проходят борозды и расщелины каналов малого и большого каменистых нервов, расположены полукружное возвышение и крыша барабанной полости.
В основании больших крыльев спереди назад имеется три отверстия: круглое, овальное и остистое. Через круглое отверстие в крыловидно-нёбную ямку проходит верхнечелюстной нерв, через овальное в подвисочную ямку - нижнечелюстной нерв, а через остистое в среднюю черепную ямку - средняя менинге-альная артерия. В переднебоковых отделах средней черепной ямки между малыми и большими крыльями располагается верхняя глазничная щель (fissura orbitalis superior), через которую проходят III, IV, VI черепные нервы и глазной нерв.
Задняя черепная ямка (fossia cranii posterior), образована затылочной костью, задней поверхностью пирамиды, телом клиновидной кости и частично теменной костью.
На границе мозгового и лицевого черепа имеются очень важные в практическом отношении ямки: височная, подвисочная и крыловидно-небная (рис. 19).
Височная ямка (fossa temporalis), ограничена сверху и сзади височной линией, снаружи – скуловой дугой, снизу – подвисочным гребнем большого крыла клиновидной кости, спереди - скуловой костью. В височной ямке лежит височная мышца.
Подвисочная ямка (fossa infratemporalis), образована сверху большим крылом клиновидной кости и чешуей височной, медиально-латеральной пластинкой крыловидного отростка, спереди - подвисочной поверхностью верхней челюсти и частично височной поверхностью скуловой кости, латерально – скуловой дугой и ветвью нижней челюсти. Подвисочная ямка через нижнюю глазничную щель сообщается с глазницей, через fissura pterygomaxillaris - с крыловидно-небной ямкой и через остистое и овальное отверстия - со средней черепной ямкой (см. рис. 19).
Рис. 17. Наружное основание черепа.
1. Резцовое отверстие, foramen incisivum.
2. Носовой гребень, crista nasalis.
3. Верхняя челюсть, небный отросток, maxilla, processuspalatinus.
4. Поперечный небный шов, sutura palatina transversa.
5. Небная кость, горизонтальная пластинка, os palatinum, lamina horizon-talis.
6. Большое небное отверстие, foramen palatinum majus.
7. Нижняя глазничная щель, fissura orbitalis inferior.
8. Дуга скуловой кости, arcus zygomaticus.
9. Крыловидный отросток клиновидной кости, ossis sphenoidalis, processus pterygoideus.
10. Подвисочный гребень, crista infratemporalis.
11. Сошник, vomer.
12. Овальное отверстие, foramen ovale.
13. Остистое отверстие, foramen spinosum.
14. Глоточный бугорок, tuberculum pharyngeum.
15. Сонный канал, canalis caroticus.
16. Сосцевидный каналец, canaliculus mastoideus.
17. Яремная ямка, fossa jugularis.
18. Шилососцевидное отверстие, foramen stylomastoideum.
19. Затылочно-сосцевидный шов, sutura occipitomastoidea.
20. Сосцевидный отросток, processus mastoideus.
21. Сосцевидная вырезка, incisura mastoidea.
22. Подъязычный канал, canalis hypoglossi.
23. Мыщелковый канал, canalis condylaris.
24. Большое отверстие, foramen magnum.
25. Нижняя выйная линия, linea nuchae inferior.
26. Наружный затылочный выступ, protuberantia occipitalis externus.
27. Верхняя выйная линия, linea nuchae superior.
28. Мыщелковый канал, canalis condylaris.
29. Затылочный мышелок, condylus occipitalis.
30. Каменистая ямочка, fossula petrosa.
31. Сосцевидное отверстие, foramen mastoideum.
32. Теменная кость, osparietale.
33. Яремное отверстие, foramen jugulare.
34. Яремная ямка, fossa jugularis.
35. Наружный слуховой проход, meatus acusticus externus.
36. Шиловидный отросток, processus styloideus.
37. Ость клиновидной кости, spina ossis sphenoidalis.
38. Нижнечелюстная ямка, fossa mandibularis.
39. Суставной бугорок, tuberculum articulare.
40. Рваное отверстие, foramen lacerum.
41. Скуловой отросток височной кости, processus zygomaticus, ossis temporalis.
42. Клиновидная кость, большое крыло, os sphenoidale, ala major.
43. Латеральная пластинка крыловидного отростка, lamina lateralis processus pterygoidei.
44. Медиальная пластинка крыловидного отростка, lamina medialis processus pterygoidei.
45. Крыловидный крючок, hamulus pterygoideus.
46. Скуловой отросток верхней челюсти, maxillae, processus zygomaticusi.
47. Пирамидальный отросток небной кости, processus pyramidalis ossis palatini.
48. Крыловидный отросток клиновидной кости, processus pterygoideus ossis sphenoidalis.
49. Задняя носовая ость, spina nasalis posterior
Крыловидно-небная ямка (fossa pterygopalatina) ограничена спереди tuber maxillae, медиально - перпендикулярной пластинкой небной кости, сзади - крыловидным отростком, сверху - верхнечелюстной поверхностью большого крыла клиновидной кости. Она снаружи через крыловидно-верхнечелюстную щель открывается в подвисочную ямку. Крыловидно-небная ямка через крыловидный канал сообщается с рваным отверстием, через круглое отверстие - со средней черепной ямкой, через клиновидно-небное отверстие - с полостью носа, через нижнеглазничную щель – с глазницей, через большой небный канал - с полостью рта.
Рис. 18. Череп, cranium (вид сверху).
1. Передняя черепная ямка, fossa cranii anterior.
2. Слепое отверстие, foramen caecum.
3. Крыло петушиного гребня, ala cristae galli.
4. Петушиный гребень, crista galli.
5. Решетчатые пластинка и отверстия, lamina et foramina cribrosa.
6. Клиновидная кость, os sphenoidale.
7. Зрительный канал, canalis opticus.
8. Клиновидно-лобный шов, sutura sphenofrontalis.
9. Гипофизарная ямка, fossa hypophysialis.
10. Передний наклоненный отросток, processus clinoideus anterior.
11. Сонная борозда, sulcus caroticus.
12. Клиновидно-чешуйчатый шов, sutura sphenosquamosa.
13. Каменисто-затылочная щель, fissura petrooccipitalis.
14. Ость клиновидной кости, spina ossis sphenoidalis.
15. Борозда нижнего каменистого синуса, sulcus sinus petrosi inferioris.
16. Каменисто-чешуйчатая щель, fissura petrosquamosa.
17. Внутреннее слуховое отверстие, porus acusticus internus.
18. Верхний край пирамиды, margo superior partis petrosae.
19. Яремное отверстие, foramen jugulare.
20. Теменная кость, os parietale.
21. Борозда сигмовидного синуса, sulcus sinus sigmoidei.
22. Яремный отросток, processus jugularis.
23. Мыщелковый канал, canalis condylaris.
24. Яремный бугорок, tuberculum jugulare.
25. Подъязычный канал, canalis hypoglossi.
26. Клиновидно-затылочный синхондроз, synchondrosis sphenooccipitalis.
27. Борозда поперечного синуса, sulcus sinus transersi.
28. Скат, clivus.
29. Большое отверстие, foramen magnum.
30. Внутренний затылочный гребень, crista occipitalis interna.
31. Борозда верхнего сагиттального синуса, sulcus sinus sagittalis superioris.
32. Затылочная кость, os occipitale
33. Задняя черепная ямка, fossa craniiposterior
34. Внутренний затылочный выступ, protuberantia occipitalis interna
35. Подъязычный канал, canalis hypoglossi.
36. Яремное отверстие, foramen jugulare.
37. Верхний край пирамиды, margo superior partis petrosae.
38. Поддуговая ямка, fossa subarcuata.
39. Передняя поверхность пирамиды, facies anterior partis petrosae.
40. Сосцевидное отверстие, foramen mastoideum.
41. Борозда верхнего каменистого синуса, sulcus sinus petrosi superioris.
42. Височная кость, пирамида, os temporale, pars petrosa.
43. Борозда большого каменистого нерва, sulcus nervi petrosi majoris.
44. Борозда малого каменистого нерва, sulcus nervi petrosi minoris.
45. Средняя черепная ямка, fossa cranii media.
46. Височная кость, чешуйчатая часть, os temporale, pars squamosa.
47. Остистое отверстие, foramen spinosum.
48. Овальное отверстие, foramen ovate.
49. Рваное отверстие, foramen lacerum.
50. Круглое отверстие, foramen rotundum.
51. Клиновидная кость, малое крыло, os sphenoidale, ala minor.
52. Верхняя глазничная щель, fissura orbitalis superior.
53. Задний наклоненный отросток, processus clinoideus posterior.
54. Пальцевые вдавления, impressiones digitatae.
55. Спинка седла, dorsum sellae.
56. Бугорок седла, tuberculum sellae.
57. Лобно-решетчатый шов, sutura frontoethmoidalis.
58. Борозда верхнего сагиттального синуса, sulcus sinus sagittalis superioris.
59. Лобный гребень, crista frontalis
|
|

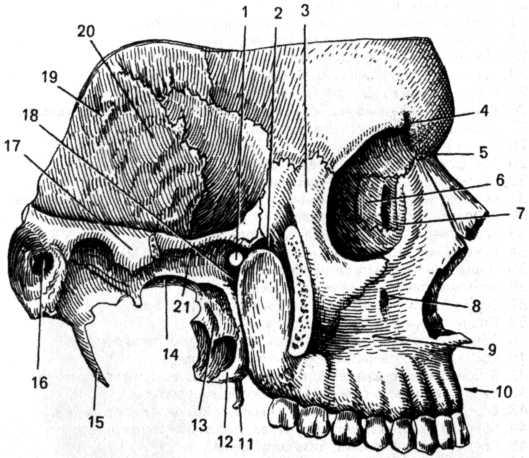

Рис. 19. Височная, подвисочная и крыловидно-небная ямки; вид справа (скуловая дуга удалена). 1 - foramen sphenopalatinum; 2 - fissura orbitalis inferior; 3 - processus frontalis ossis zygomatici; 4 - incisura supraorbitalis; 5 - pars nazalis ossis frontalis; 6 - os lacrimale; 7 - fossa sacci lacrimalis; 8 - foramen infraorbitalle; 9 - fossa canina; 10 - processus alveolaris; 11 - hamulus processus pterygoidei; 12 - processus pyramidalis ossis palatini; 13 - lamina laterals processus pterygoidei; 14 - foramen ovale; 15 - processus styloideus; 16 - meatus acusticus externus; 17 - processus zygomaticus ossis temporalis; 18 – fossa pterygopalatina; 19 - pars squamosa ossis temporalis; 20 - fossa temporalis; 21 - fossa infratemporalis. |
Лицевой череп. В лицевой череп входят образования - вместилища для очень важных органов. Глазница (orbita) – парное образование, имеет форму четырехсторонней пирамиды, основание - вход в глазницу (aditus orbitalis) обращено кнаружи, вершина - внутрь и кзади. В глазнице располагаются глазное яблоко, слезная железа и жировая клетчатка.
В глазнице имеется большое количество отверстий и щелей, через которые проходят сосуды и нервы: зрительный канал и верхняя глазничная щель открываются в среднюю черепную ямку, нижнеглазничная щель - в подвисочную и крыловидно-небную ямки. На нижней поверхности глазницы лежит подглазничная борозда, которая переходит в канал и открывается, одноименными отверстием.
Кости лицевого черепа составляют костную основу стенок полостей носа, рта, околоносовых пазух.
ПОЛОСТЬ НОСА, cavum nasi, располагается в центре лицевого черепа. Вверху она ограничена передней черепной ямкой, снизу - костным небом, с боков -носовой поверхностью верхней челюсти и медиальной стенкой глазницы. По средней плоскости полость носа разделена костной перегородкой носа (septum nasi osseum) на две половины. Полость носа спереди открывается грушевидной апертурой (apertura piriformis), а сзади парными отверстиями – хоанами (choanae).
Верхнюю стенку, или крышу полости носа, образуют внутренняя поверхность носовых костей, носовая часть лобной кости, решетчатая пластинка решетчатой кости, и тело клиновидной кости. Нижнюю стенку, или дно полости носа, формирует верхняя поверхность костного неба. Латеральная стенка полости носа устроена более сложно. От боковой стенки отходят три носовые раковины: верхняя , средняя и нижняя (conchae nasales superior, medius et inferior). Первые две относятся к лабиринту решетчатой кости, нижняя является самостоятельной костью. Между раковинами проходят три носовых хода: верхний, средний и нижний (meatus nasi superior, medius et inferior).
