Методичні вказівки до застосування моделюючих програм в курсовому проектуванні аналогових електронних пристроїв призначені для студентів бакалаврського напрямку 6.0907 -"Радіотехніка" ступеневої підготовки спеціалістів з вищою технічною освітою. /Уклад. В.Д.Рудик. - Вінниця, ВДТУ, 1997, - 43 с. Укр. мовою/.
Системи схемотехнічного проектування призначені для дослідження широкого класу лінійних та нелінійних схем. Об'єктами проектування у таких системах е радіоелектронні пристрої довільної структури та різного призначення - підсилювачі, активні фільтри, компаратори, резонансні кола і т.д.
Названі системи дозволяють навчати автоматизованого проектування, здійснювати вибір параметрів елементів, що забезпечують заданий режим, побудову карт режимів, аплітудно-, фазо-частотних характеристик, характеристик групового часу затримки (АЧХ, ФАХ, ГЧЗ), статичних амплітудних та часових характеристик, а також визначати спектральний склад сигналів. Результати проектування подаються у вигляді графіків або таблиць, що виводяться на екран монітора чи друкуються.
Однією з поширених програм машинного проектування е система "Місго-Сар II" . Застосування її дозволяє у процесі вивчення дисципліни та курсового проектування розв'язати основні задачі аналізу параметрів та характеристик аналогових електронних пристроїв.
У методичних вказівках подана необхідна інформація щодо використання пропонованої програми у процесі проектування, розв'язування конкретних задач.
Систему "Місго-Сар II" не мохна віднести до найбільш сучасних. вона не потребує ПЕОМ високого рівня, однак відкриває щлях до швидкого оволодіння такими системами, як "Місго-Сар III" та "РSрісе" .
1.Приклади
використання прогрими MICRO
CAP
II
для дослідження АЕП
1.1.Опис пристрою, перелік елементів, схема
Д
ля
проведення будь-якого дослідження
необхідно попередньо зробити опис
пристрою, що аналізується. Як зразок
зробимо аналіз роботи двотактного
безтрансформаторного каскаду за схемою

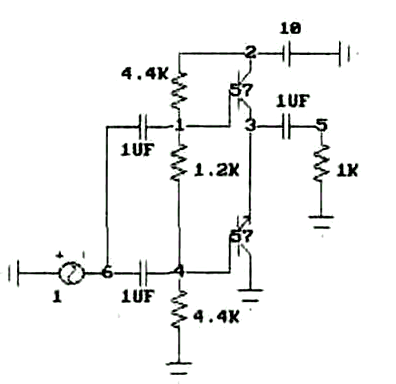

повторювача напруги, рис.1.
Рисунок 1
Параметри елементів каскаду наведені в таблиці 1 :
RUАMP3 NETLIST
|
40.
|
Type
|
А
|
В
|
С
|
D
|
Parameter
|
|
I
|
PNP TRANS.
|
|
1
|
2
|
3
|
57
|
|
2
|
NPN TRftNS.
|
|
4
|
3
|
0
|
57
|
|
4
|
CAPACITOR
|
|
3
|
|
5
|
1UF
|
|
5
|
RESISTOR
|
|
5
|
|
0
|
1K
|
|
7
|
RESISTOR
|
|
1
|
|
2
|
4.4K
|
|
9
|
BATTERY
|
|
2
|
|
0
|
10
|
|
11
|
RESISTOR
|
|
1
|
|
4
|
1.2K
|
|
13
|
RESISTOR
|
|
4
|
|
0
|
4.4K
|
|
16
|
CAPACITOR
|
|
4
|
|
6
|
1UF
|
|
17
|
CAPACITOR
|
|
1
|
|
6
|
1UF
|
|
20
|
VSIN
|
|
6
|
|
0
|
1
|
