Лабораторна робота № 3

Тема: Дослідження тригерів та тригерних елементів

Мета роботи:

дослідити роботу RS-, JK-, D- та Т-тригерів. Освоїти особливості

функціонування тригерів та схем на їх основі.

Методичні вказівки

Лабораторна робота проводиться в програмному комплексі Electronics WorkBench.

В бібліотеці елементів цієї програми є ідеальні тригери (Flip-flop). Використовуючи

дані тригери, а також генератор слів та логічний аналізатор дослідити різні типи

тригерів,   а   також   часові   діаграми   їх   роботи.   Позначення   тригерів   в   бібліотеці

елементів подане в таблиці 1.

Таблиця 1

 Асинхронний RS-тригер

Синхронний JK-тригер з

інверсним входом

синхронізації

D-тригер

Ідеальний Т-тригер, який також досліджується в даній лабораторній роботі, можна

створити на основі JK-тригера, об'єднавши обидва сигнальні входи і подавши на них

рівень   логічної   одиниці,   вхідний   сигнал   Т-тригера   подається   на   синхронізуючий

вхід JK-тригера.

Вхідні   сигнали   тригерів   при   виконанні   роботи   потрібно   отримувати,

використовуючи   генератор   слів.   Сигнали   досліджуються   з   допомогою   логічного

аналізатора.

Порядок виконання роботи

1. Дослідження RS-тригера

У вікні програми EWB створити схему для дослідження RS-тригера, яка зображена

на рис.1

МПТ



Лабораторна робота №

3



стор.



1


background image

Налаштувати   генератор   двійкових   слів,   щоб   отримати   послідовність   комбінацій

логічних сигналів, що подані в табл. 2

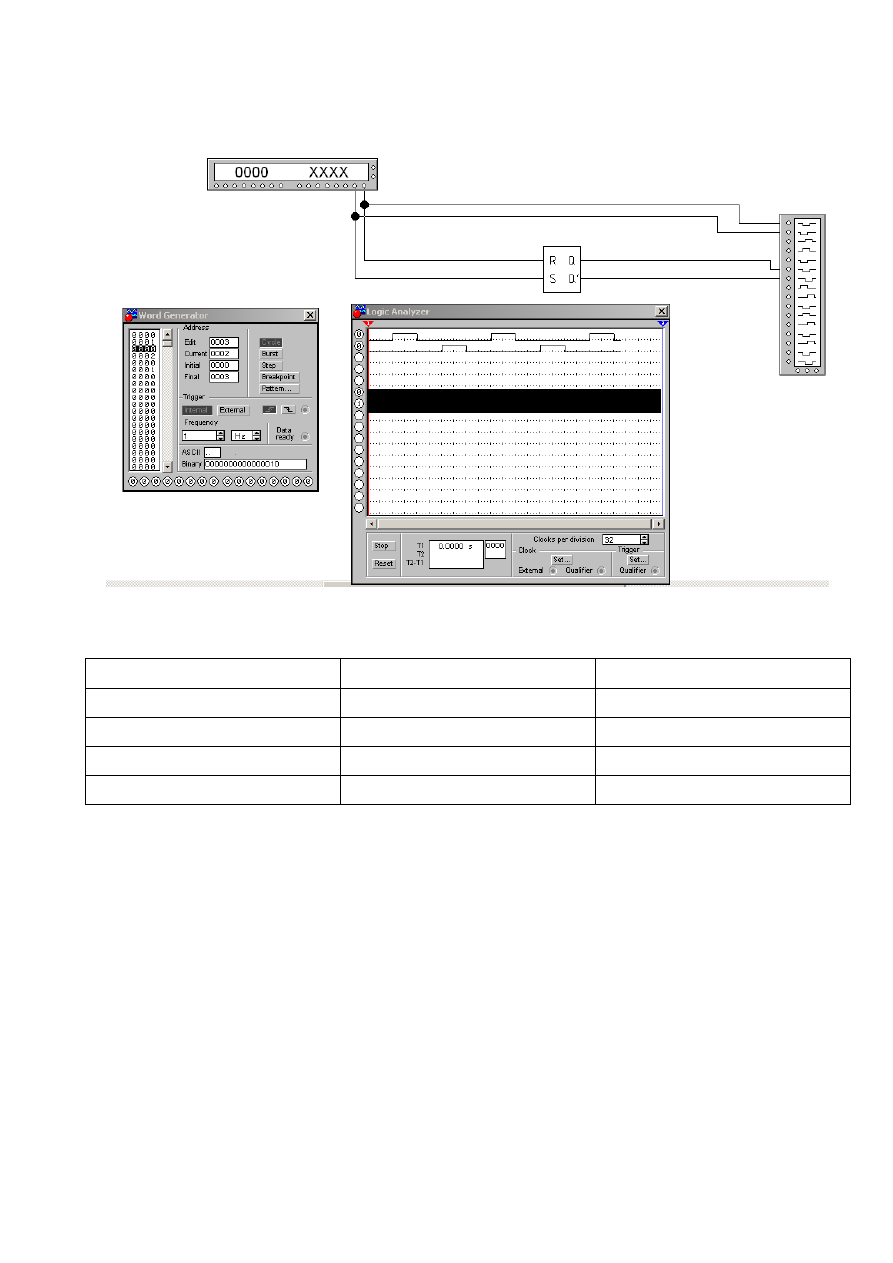

Рисунок 1 – Схема для дослідження RS-тригера

Таблиця 2

Такт

Вхід R

Вхід S

0

0

0

1

1

0

2

0

0

3

0

1

Отримати часову діаграму роботи RS-тригера.

2. Дослідження JK-тригера

У вікні програми EWB створити схему для дослідження JK-тригера, яка зображена

на рис.2

Налаштувати   генератор   двійкових   слів,   щоб   отримати   послідовність   комбінацій

логічних сигналів, що подані в табл. 3

МПТ



Лабораторна робота №

3



стор.



2


background image

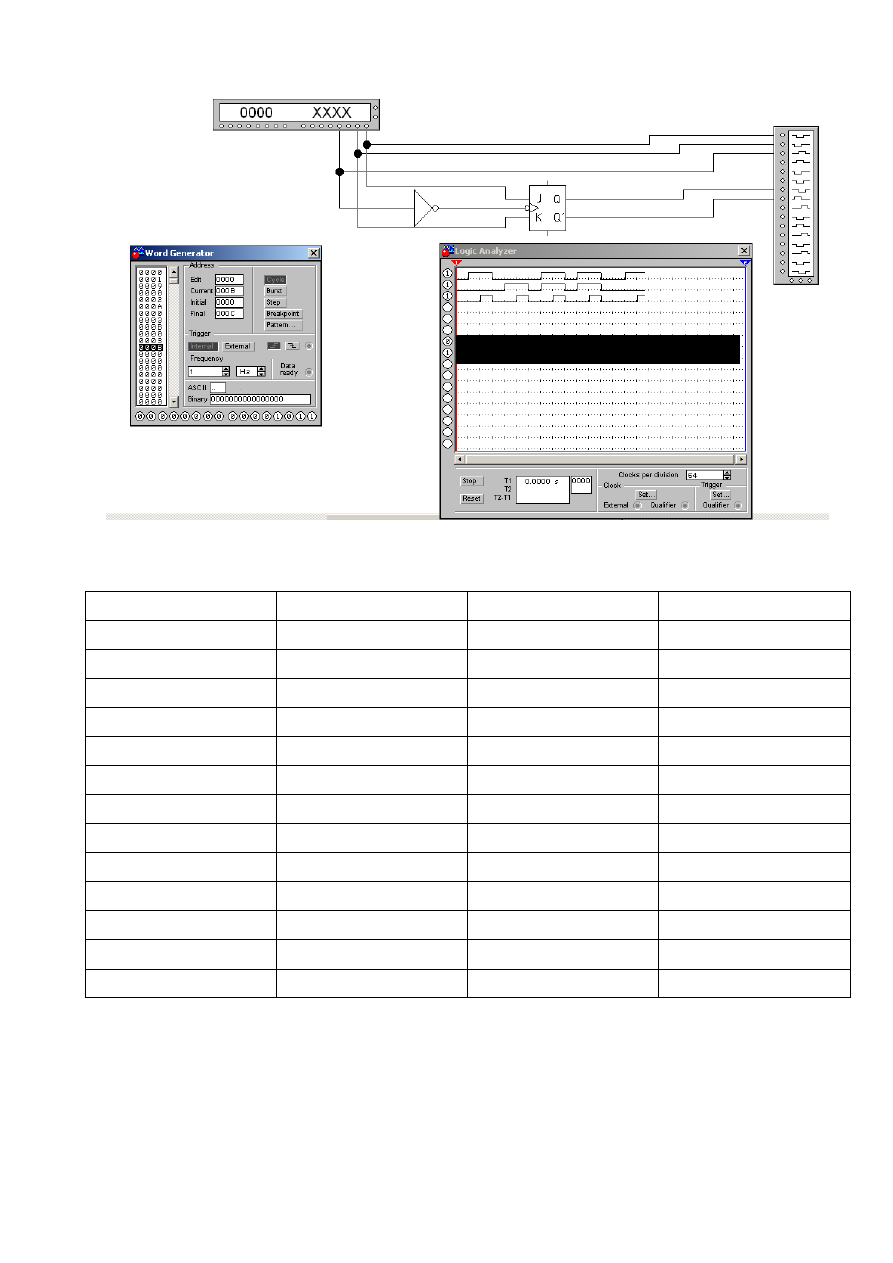

Рисунок 2 – Схема для дослідження JK-тригера

Таблиця 2

Такт

Вхід J

Вхід K

Вхід С

0

0

0

0

1

1

0

0

2

1

0

1

3

0

0

0

4

0

1

0

5

0

1

1

6

0

0

0

7

1

1

0

8

1

1

1

9

0

0

0

10

1

1

0

11

1

1

1

12

0

0

0

Отримати часову діаграму роботи JK-тригера.

3. Дослідження D-тригера

МПТ



Лабораторна робота №

3



стор.



3


background image

У вікні програми EWB створити схему для дослідження D-тригера, яка зображена

на рис.3

Налаштувати   генератор   двійкових   слів,   щоб   отримати   послідовність   комбінацій

логічних сигналів, що подані в табл. 4

Рисунок 3 – Схема для дослідження D-тригера

Таблиця 4

Такт

Вхід D

Вхід C

0

0

0

1

1

0

2

1

1

3

0

0

4

0

1

5

0

0

Отримати часову діаграму роботи D-тригера.

4. Дослідження Т-тригера

У вікні програми EWB створити схему для дослідження лічильного Т-тригера, яка

МПТ



Лабораторна робота №

3



стор.



4


background image

зображена на рис.4

Налаштувати генератор двійкових слів, щоб отримати послідовність чередування

високого та низького логічних сигналів.

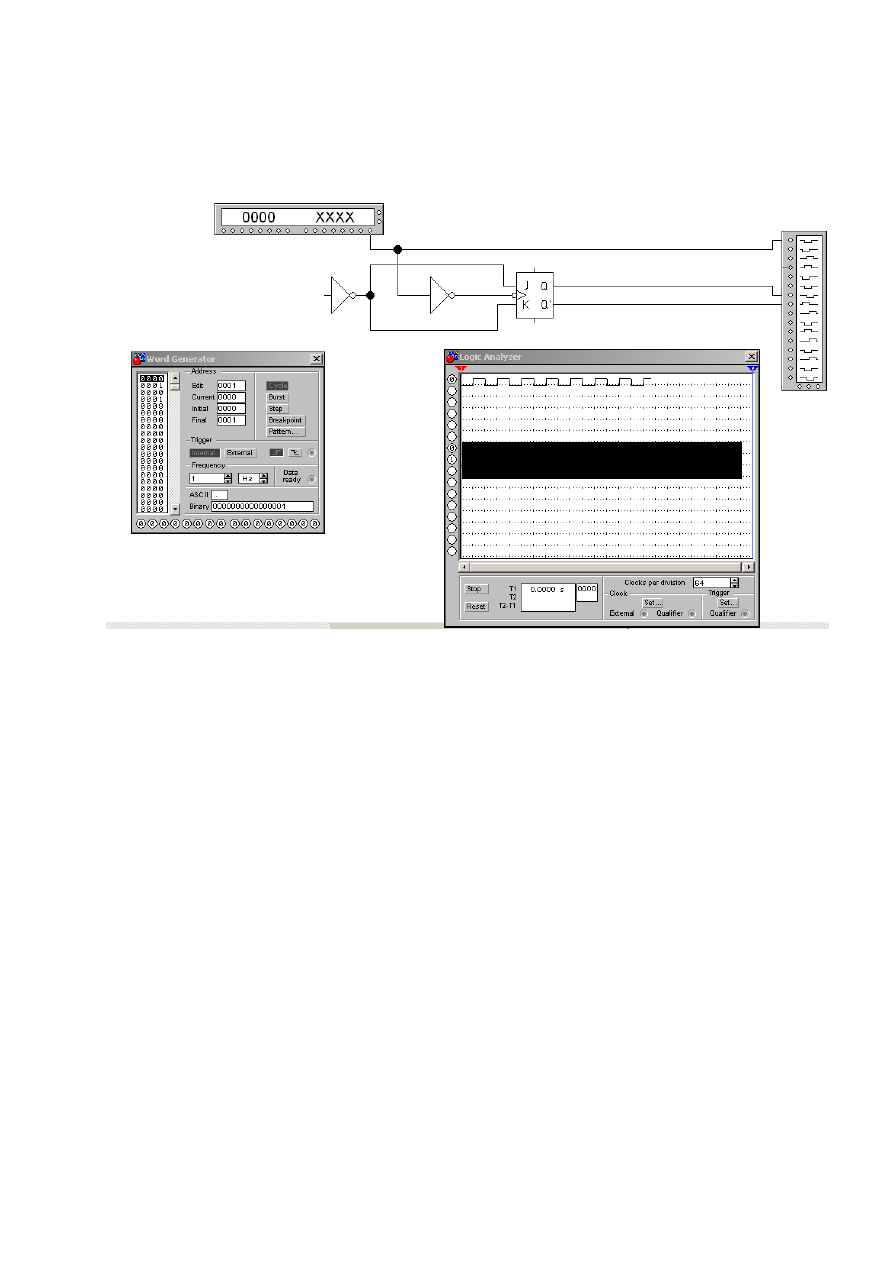

Рисунок 4 – Схема для дослідження Т-тригера

Отримати часову діаграму роботи Т-тригера

5. Зробити висновки про пророблену роботу

Для захисту лабораторної роботи необхідно знати:

Призначення тригерів та тригерних елементів

Відмінність тригерних схем від комбінаційних

Схеми утворення тригерів на базі простіших елементів

Особливості асинхронних та синхронних тригерів
