Міністерство освіти і науки України

Вінницький національний технічний університет









Лабораторна робота №6

ЗНАЙОМСТВО ІЗ ПАКЕТОМ СИМУЛЯЦІЇ ЕЛЕКТРОННИХ СХЕМ «PROTEUS»






















Перевірив: ст. викл. Жуков О.А.

Виконав: ст. гр. Емс-14Б

Бабій А.В.












Вінниця, 2013 р



Мета роботи: ознайомлення з основними принципами роботи емулятора Proteus.


Завдання 1


У цьому завдані нам потрібно створити просту схему, яка буде складатися з таких елементів:

1.Джерела енергії:


2.Перемикача.:


3.Лами. Елемент бібліотеки «Lamp»:


4.Заземлення:

Налаштування схеми

Для налаштування розташовуємо елементи відповідним чином на робочому полі, та з’єднуємо їх провідниками. Далі двічі натискаємо на джерело енергії ,відкриваємо вікно властивостей елемента Power(джерело). У вкладці Label, в графі string прописуємо «+5 V», натискаємо «ОК». Схема працює. Після запуску режиму симуляції, при замиканні контактів перемикача лампа загорається, якщо міняти значення напруги у налаштуваннях елементу Power, то можна спостерігати зміну кольору світіння лампи.




Завдання 2


Створити електронну схему, яка буде складатися з:

Джерела енергії:


Резистора (Resistors):

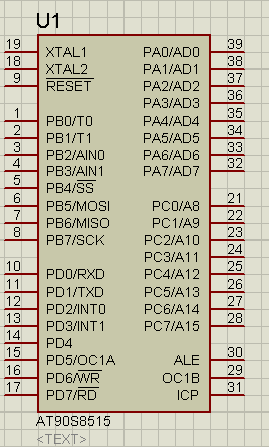

Микроконтроллер(АТ90S8515):


Кнопка (button):


Заземлення :


Анімованого світло діода (led-bigy):





Налаштування схеми

Щоб задати програму за якою буде працювати мікроконтролер відкриваємо його налаштування. У пункті ProgramFile вказуємо шлях до об'єктного файлу отриманого при складанні програми та її компіляціі (переведення на машинну мову), тобто вказуємо шлях до файлу прошивки *.hex.



Відповідно із завданням складемо схему. Отримаємо:



При запуску симуляції можна спостерігати, що при увімкненні кнопки буде світитися світлодіод.


Висновок: У даній лабораторній роботі були розглянуті основні принципи роботи у програмі PROTEUS, що являє собою пакет програм, призначених для емуляції роботи мікропроцесорів та інших електроних пристрої.

За допомогою цієї програми можна складати схеми та відтворювати роботу мікропроцесорів та схем вцілому.
