7 сегментный дисплей7-сегментные светодиодные дисплеи состоят из светодиодных сегментов. В основном он используется для отображения числовых значений от 0 до 9. Там же присутствует еще один сегмент, который используется в качестве десятичной точки.7-сегментные дисплеи бывают двух типов: с общим анодом и с общим катодом.7 сегментный индикатор с общим анодомВ дисплее c общим анодом все контакты анода соединены и подведены к питанию +V_СС, а светодиоды управляются через катодные клеммы. Это значит, что для включения светодиода (сегмента) мы должны установить уровень катодного вывода в НИЗКОЕ состояние или подтянуть к GND (земле). Тем самым мы проложим «маршрут» для протекания тока через конкретный светодиод от общего анода (то есть +V_CC) к общему проводнику (GND).Рисунок 1. Схема 7 сегментного индикатор с общим анодом7 сегментный индикатор с общим катодомВ обычном «катодном» дисплее все катодные контакты соединены вместе, а управление светодиодом осуществляется через анодную клемму. А это значит, что для включения конкретного светодиода (сегмента) мы должны установить ВЫСОКИЙ уровень напряжения на управляющем выводе анода. Рисунок 2. Схема 7 сегментного индикатора с общим катодомоты 7 сегментного индикатораСледующая демонстрация покажет работу вышеуказанных конфигураций: слева — индикатор с общим анодом, справа — с общим катодом.Рисунок 3. Работа 7 сегментного индикатораПодключение 7 сегментного индикатораРаспиновка7-сегментный светодиодный дисплей имеет 10 контактов. Общий вывод (com) подключается либо по схеме с общим анодом, либо по схеме с общим катодом. При подключении необходимо знать

---

, к какому типу относится индикатор. Обычно с обратной стороны можно найти его маркировку.

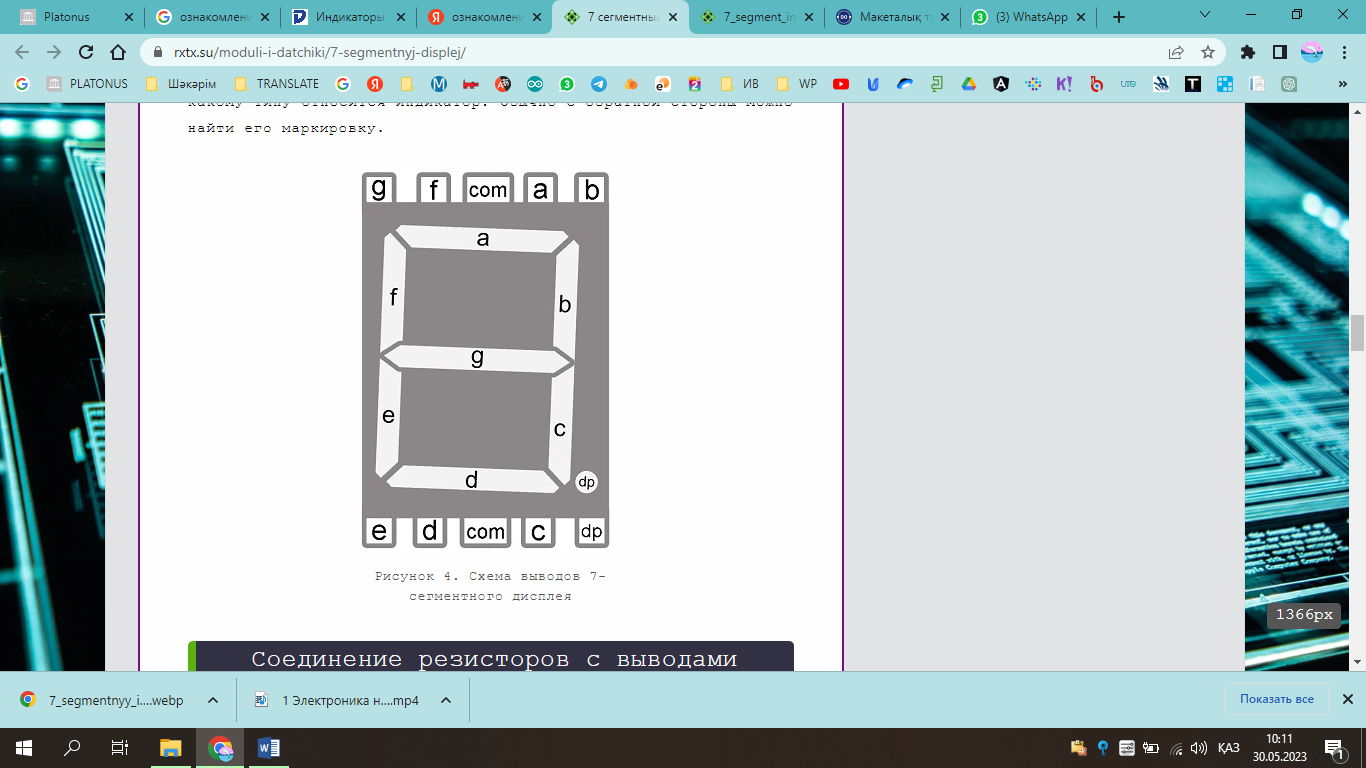

Рисунок 4. Схема выводов 7-сегментного дисплея

Соединение резисторов с выводами индикатора

•
  Мы должны подключить резистор к каждому сегменту отдельно.

•
  Избегайте параллельного подключения светодиодов с одним резистором.

•
  Если мы подключим один резистор к параллельно соединенным светодиодам, то некоторые светодиоды будут светиться, а некоторые нет. Поскольку падение напряжения в прямом направлении отличается для каждого светодиода, то только светодиоды с наименьшим падением напряжения будут излучать свет.


Рисунок 5. Как не стоит подключать индикатор с общим катодом Внимание!Используйте напряжение, максимальный ток  и прямое падение напряжения сегмента указанное в таблице технической документации.Расчет номинала резистораРисунок 6. Подключение резистора к сегменту индикатораR=V−VLEDILED�=�−��������Где R — резистор, подключенный последовательно светодиоду; V — напряжение источника питания; V_LED — прямое падение напряжение на светодиоде; I_LED — прямой ток светодиода.Пример расчета сопротивления резистораНапряжение питания 5 вольт. Максимальный ток составляет 20-25 мА. Ток I_LED возьмем равным 10 мА (учитывая безопасный запас), так как 10 мА достаточно для свечения сегмента.Если V = 5В и V_LED = 1.7В, тогда значение сопротивления резистора равно:R=5−1.70.010=330 Ом�=5−1.70.010=330 ОмДрайвер для подключения 7-ми сегментного индикатораДля более удобного подключения 7-сегментного дисплея к микроконтроллеру используется драйвер дисплея.  Такому драйверу требуется всего 4 контакта микроконтроллера для управления 7-сегментным дисплеем.Нам не нужно преобразовывать десятичные числа в 7-сегментный формат отображения (от 0 до 9). Нам просто нужно предоставить числа BCD (

---

двоично-десятичные числа), и драйвер  позаботится об остальном преобразовании семи сегментов.Также не нужно подключать внешний резистор. Это упрощает взаимодействие с микроконтроллером.Драйвер  7-сегментного дисплея IC SN7446AN

•
  SN7446AN — это 16-контактная микросхема, используемая для управления 7-сегментным светодиодным дисплеем с общим анодом.

•
  Эта микросхема драйвера принимает 4 строки входных данных в формате BCD (двоично-десятичный код) и напрямую управляет 7-сегментным дисплеем.


Рисунок 7. Схема выводов SN7446ANРисунок 8. Примеры возможных символов выводимых на 7-сегментный дисплей

---
