ВведениеСтроительство является одной из важнейших отраслей хозяйства Республики Казахстан. В последнее время все больше капитальных средств направляется в производственную сферу, которая является наиболее перспективной в малом, среднем и крупном бизнесе, поэтому ей уделяется сегодня большое внимание. Особая роль отводится при этом предприятиям, связанным со строительной отраслью. Капитальные вложения используемые в этой области всегда будут востребованы и соответственно обещают высокий рыночный спрос, быструю окупаемость и прибыль. Современное строительство требует широкого применения машин, механизмов и различного оборудования. Это позволяет быстро и качественно вести работы, с одновременным снижением трудоемкости и себестоимости возведения объекта. Строительные процессы должны проводиться в срок, с высокой степенью механизации. В свою очередь, машины и механизмы должны постоянно поддерживаться в исправном состоянии. Для этого в строительной инфраструктуре должны быть предусмотрены специальные объекты: гаражи, ремонтные мастерские, заводы, механизированные участки и так далее. Поэтому выбранная тема дипломного проекта «Проектирование главного корпуса завода по ремонту кранов с годовой программой 400 кранов с использованием инноваций при устройстве полов» в городе Лисаковске является очень важной и актуальной.Преддипломная практика проводится с целью сбора материалов для дипломной работы и является подготовительной стадией для разработки дипломного проекта. Продолжительность преддипломной практики составляет десять недель. Студенты направляются на объекты гражданского, промышленного и сельского строительства, согласно заключенным договорам. Преддипломная практика ставит перед студентами задачу по закреплению теоретических знаний, полученных в процессе обучения в институте при изучении специальных дисциплин и подготовки студента к выполнению дипломного проекта.Основными задачами преддипломной практики является нижеследующее:1. Сбор, обработка и обобщение практического материала по теме дипломного проекта: «Проектирование торгового комплекса с торговой площадью 3000м2»:- выбор типовых конструкций по каталогам и сериям;- разработка архитектурной части.2. Анализ статистических данных и практического материала по теме дипломного исследования:- выполнение расчетно-конструктивной части
;
- выполнение организационно-технологической части проекта.
3. Формулирование выводов, закономерностей, рекомендаций и предложений по теме дипломного проекта.
1 Характеристика предприятия АО «Варваринское»
1.1 Сведения о предприятии
АО «Рудный СОКОЛОВСТРОЙ» это предприятие по добыче золота и меди. Варваринское включает в себя карьер и современную перерабатывающую фабрику производительностью 4,2 млн тонн в год.
Доступ на Варваринское месторождение осуществляется по асфальтированной дороге из Кустаная. Железная дорога проходит в Тоболе (65 км от объекта) и Баталы (15 км). Месторождение подключено к местной электроэнергетической системе. В июле 2015 года завершено строительство собственной железнодорожной ветки длиной 13 км для ускорения процесса транспортировки руды перерабатывающую фабрику.
Название предприятия: АО «Варваринское»
Адрес предприятия: Казахстан,Костанайская область, Костанай, проспект Аль Фараби,74.
Руководитель предприятия: Генеральный директор
Юридический статус: Акционерное общество.
АО «Варваринское» осуществляет свою деятельность на основе законодательства Республики Казахстан.
Целью деятельности АО «Варваринское» является получение чистого дохода посредством осуществления своей производственной и иной деятельности.
АО «Варваринское» является структурой транснационального концерна Polymetal International plc. — ведущей компании по добыче золота и серебра в России и Казахстане.
АО «Варваринское» производит следующие виды деятельности:
- добыча руды;
- получение медного концентрата;
- строительство железнодорожной станции от месторождения до поселка Баталы протяженностью 14 км;
- проведение плановые ремонтные работы по социальным и производственным объектам предприятия;
- разработка проектно-сметной документации;
- формирование рынка жилья;
- выпуск товаров народного потребления и оказание платных услуг;
- разработка и внедрение новых технологий;
- посредническая, торговая и коммерческая деятельность;
- сдача имущества в аренду.
1.2 Структура предприятия
В АО «Варваринское» имеются ниже следующие отделы: производственно - технический отдел; рудник; отдел капитального строительства; отдел технического контроля; отдел главного механика и отдел главного энергетика
; отдел охраны труда; служба персонала; планово – экономический отдел; отдел труда и заработной платы; бухгалтерия; юридический отдел; административно-хозяйственный отдел и т.д.. Структура АО «Варваринское» представлена на рисунке 1.1.

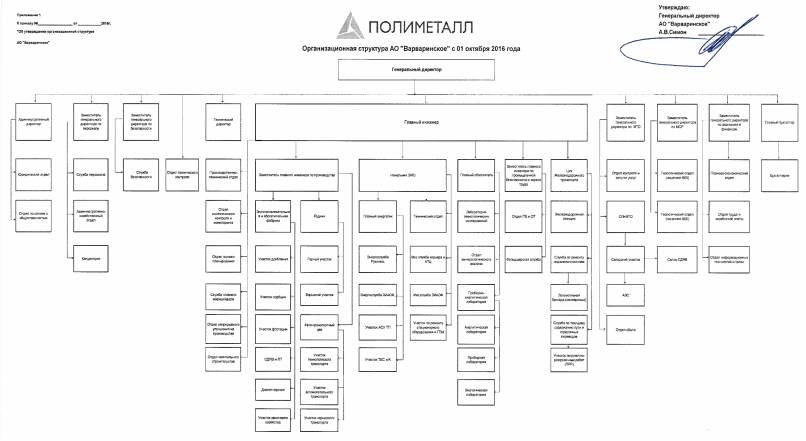

Рисунок 1.1 – Структура АО «Варваринское»
2 Практическая работа
Преддипломная практика была пройдена в качестве дублера инженера отдела капитального строительства.
Должностные обязанности инженера отдела капитального строительства заключаются в следующем: проверка и анализ обеспечения архитектурных требований и технических условий, утвержденных проектных решений в строительстве; проверка обеспечения выполнения правил застройки; проверка и анализ проектно-сметной документации на строительство объектов; проверка соответствия разрабатываемых проектов и технической документации стандартам, Техническим условиям и другим нормативным документам по проектированию и строительству объектов; участие в решении технических вопросов в процессе проектирования и строительства объектов; участие в организации анализа поступившей от заказчика проектно-сметной документации; осуществление надзора за строительством проектируемых объектов; участие в оперативном контроле за ходом строительства, обеспечением технической документацией, оборудованием и материалами.
Основными заданиями в рамках преддипломной практики было следующее:
1. Сбор, обработка и обобщение материалов для разработки дипломного проекта на тему «Проектирование главного корпуса завода по ремонту кранов с годовой программой 400 кранов с использованием инноваций при устройстве полов», в том числе:
- выбор типовых конструкций по каталогам и сериям;
- разработка архитектурной части дипломного проекта: разработка плана, объемно-планировочного решения, ограждающих конструкций, разработка полов, заполнение проемов, внутренней и наружной отделки;
- выполнение теплотехнического расчета;
- разработка чертежей: фасада здания в осях 1-21; П-А; А-, генплан; разрезы здания 1-1; 2-2, раскладка фундаментов; планы здания на отметке 0.000.
2. Произвести анализ статистических данных и практических материалов по теме дипломного проекта:
2.1 Выполнение конструктивной части: выполнить расчет и чертеж подкрановой балки; выполнить расчет и чертеж предварительно напряженной панели покрытия 3,0
6,0 м.
2.2 Выполнение организационно – технологической части дипломного проекта:
выбор грузозахватных и монтажных приспособлений; описание работ по устройству полов и кровли; расчет калькуляции на производство работ; выполнение календарного плана работ; выполнение технологических карт на: полы и кровлю; выполнение стройгенплана.
3. Формулирование выводов, закономерностей, рекомендаций и предложений по теме дипломного проекта.
3 Архитектурно-строительная часть
3.1 Характеристика разрабатываемого предприятия
Проектируемое здание главного корпуса завода по ремонту кранов с годовой программой 400 кранов согласно задания, строится в городе Лисаковск Костанайской области и находится в I В климатическом районе [1].
Рельеф местности - спокойный, с уклоном на северо-запад. Абсолютная минимальная температура наружного воздуха минус 45 ℃, температура наиболее холодных суток минус 36℃, наиболее холодной пятидневки минус 35℃ [1]. Район по снеговой нагрузке – II, нормативная снеговая нагрузка
= 0,7 кПа, район по скоростному напору ветра – III, нормативная ветровая нагрузка
= 0,38 кПа [2]. В летний период преобладают ветры северо-западного направления [3], а в зимний период юго-западного, таблица 3.1.
На основании инженерно-геологических изысканий установлено: в основании фундаментов залегает песок однородный, средней плотности насыщенный водой. Грунтовые воды на участке на глубине минус 10,0 м не обнаружены. Климатический подрайон характеризуется суровой и длинной зимой, большими объемами снегопереноса, длительной продолжительностью отопительного периода - 214 суток.
Таблица 3.1 - Повторяемость направлений ветра %
| Месяц | Повторяемость ветра по сторонам света | |||||||
| С | СВ | В | ЮВ | Ю | ЮЗ | З | СЗ | |
| Январь | 10 | 11 | 3 | 6 | 28 | 27 | 8 | 7 |
| Июль | 23 | 15 | 6 | 5 | 8 | 9 | 13 | 21 |
