Министерство науки и высшего образования Российской ФедерацииФедеральное государственное бюджетное образовательное учреждение высшего образованияИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТИнститут заочно-вечернего обученияКафедра «Нефтегазовое дело»Практическая работаПо дисциплинеБезопасность жизнедеятельностиРасчет искусственного освещенияВариант 19Выполнил:студент группы НДДбз-18-1Курлов А.ВПроверил преподаватель: Вертинский А.П Иркутск 2023 г.Рассчитать общее равномерное искусственное освещение для сварочного цеха с размерами: длина А = 18 м, ширина В = 12 м, высота Н = 4,3 м. Высота рабочей поверхности hрп = 0,8 м. Требуется создать освещенность Е = 300 лк. Коэффициент отражения стен ρс = 30 %, потолка ρn = 50 %. Коэффициент запаса k =1,5 коэффициент неравномерности Z = 1,1Решение:1. Выбираем светильники типа ОД 2-80 , . 2. Приняв hс = 0,5 м, определяем расчетную высоту: 3. Расстояние между светильниками: 4. Расстояние от крайнего ряда светильников до стены: 5. Определяем количество рядов светильников и количество светильников в ряду:где nряд – количество рядов; В – ширина помещения, м; L – расстояние между рядами светильников

, м.



где nсв – количество светильников в ряду;

А – длина помещения, м;

Lсв – длина светильника, м.

6. Общее количество светильников с люминесцентными лампами в помещении определяется по формуле:

шт

где N – общее количество светильников;

nряд – количество рядов;

nсв – количество светильников в ряду

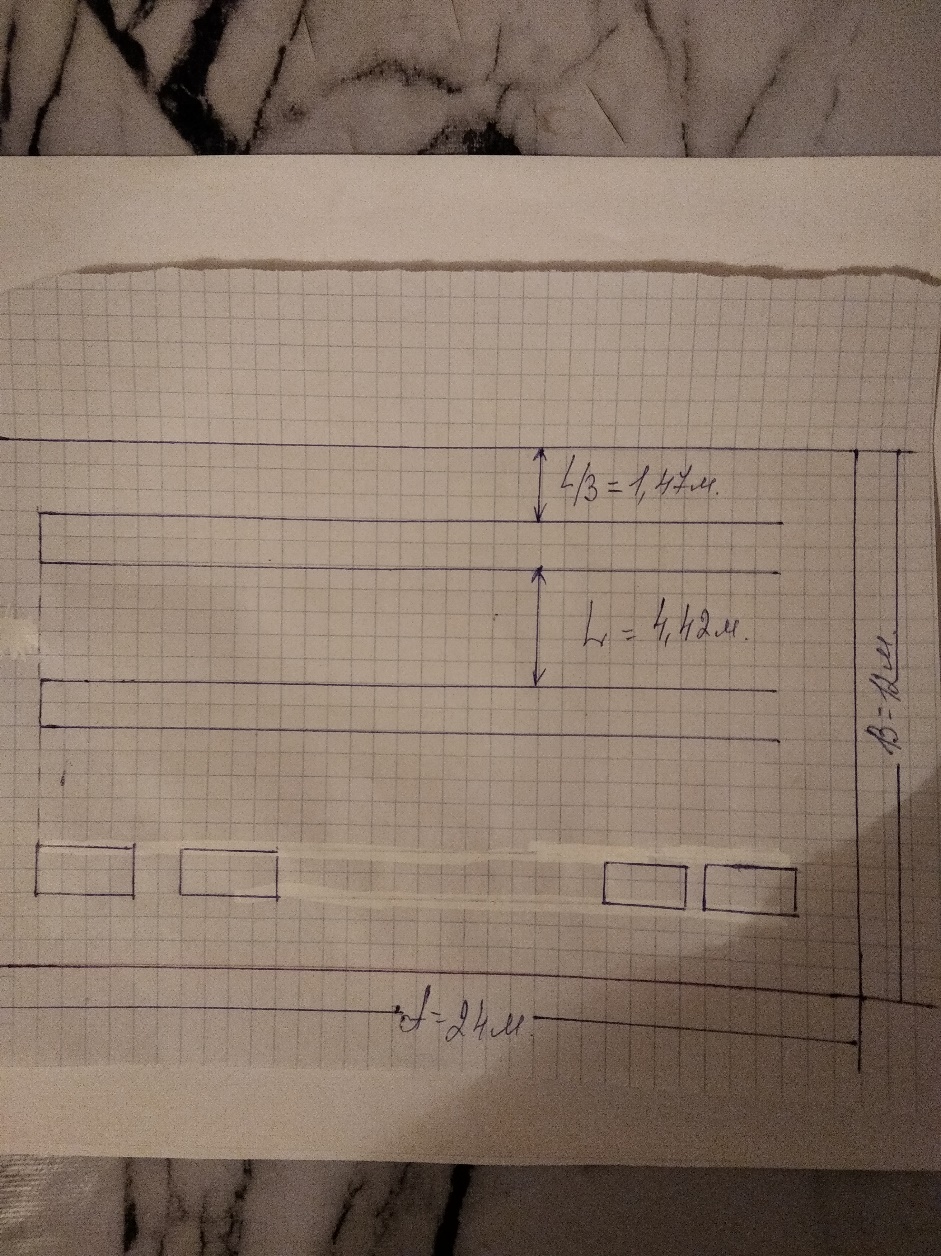

7. Размещаем светильники в три ряда. В каждом ряду можно установить 16 светильников типа ОД мощностью 80 Вт (с длиной 1,5 м), при этом разрывы между светильниками в ряду составят 40 см. Изображаем в масштабе план помещения и размещения на нем светильников. Учитывая, что в каждом светильнике установлено две лампы, общее число ламп в помещении N = 42



8. Находим индекс помещения:



По табл. 14 определяем коэффициент использования светового потока:



9. Определяем потребный световой поток ламп в каждом из рядов:



10. По табл. 1 выбираем ближайшую стандартную лампу ЛХБ– 125 с потоком 8000 лм. Делаем проверку выполнения условия:



11.Определяем электрическую мощность осветительной установки

P = 42*80= 3 360 Вт.

Министерство науки и высшего образования Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего образования
ИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Институт заочно-вечернего обучения

Кафедра «Нефтегазовое дело»
Практическая работа
По дисциплине
Безопасность жизнедеятельности

Расчет защитного заземления


Вариант 19Выполнил:студент группы НДДбз-18-1Курлов А.ВПроверил преподаватель: Вертинский А.ПИркутск 2023 г.Используя алгоритм расчета защитного заземления рассчитать сопротивление защитного заземления для электропитающей установки мощностью 135 кВт, распределяющей энергию напряжением 380/220В. Электропитающая установка размещена в одноэтажном производственном здании, имеющем металлические конструкции и хороший контакт с землей. Заземляющее устройство включает в себя естественные заземлители. Сопротивление растеканию тока которых Rе=17 Ом. Здание имеет периметр 135 м. Грунт- чернозем, климатическая зона принимается для расчета по вариантам табл. 10.Решение:

  1. Требуемое сопротивление защитного заземления в соответствии с таблицей 3 не должно превышать Rз= Rн = 10 Ом.
2. Определяем расчетное удельное сопротивление грунта в соответствии с данными таблиц 4 и 5: Ом·м. 3. Принимаем сопротивление естественных заземлителей равным Rе = 17 Ом. 4. Определяем предварительно конфигурацию заземлителя ( прямоугольник,в соответствии с рис.4) с учетом возможности размещения его на отведенной территории участка. Выберем контурное размещение заземлителей. Контурный заземлитель, размещается по периметру здания, длина которого =135 м.5. Выберем в качестве искусственных заземлителей стальные стержни диаметром d = 12 мм и длиной L = 3 м; в качестве соединительного контура - стальную полосу шириной 40 мм.Расстояние между одиночными вертикальными заземлителями принимаем равным а = 2м; глубина заложения Н0= 0.8 м; расстояние между параллельными полосами L=2.5м.6. Определяем сопротивление растеканию тока с одного заземлителя R1 по соответствующей формуле, приведенной в табл. 6.: где H = H0 + 0.5*lв= 0.8 +0,5*3,0 = 2,3м; – расчетное удельное сопротивление грунта для вертикального заземлителя, Ом·м ; lв- длина заземлителя, м ; dв- диаметр заземлителя, м; H - расстояние от поверхности грунта до оси заземлителя, м:
7. Определяем требуемое сопротивление искусственного заземляющего устройства:8. Определим предварительно необходимое количество вертикальных заземлителей n, приняв расстояние между ними:9. Определяем сопротивление растеканию тока с горизонтального заземлителя по формуле, приведенной в табл. 6:10. Коэффициент использования вертикальных и горизонтальныхэлектродов определяем по табл. 7 и 8, соответственно с учетом интерполяции = 0,63 и = 0,32.11. Сопротивление растеканию группового искусственного заземлителя определяем по формуле:12. Общее сопротивление (действительное) заземляющего устройства: Ом меньше требуемого по ГОСТ 12.1.030.81
