Рисунок 2 – Алгоритм, представленный при помощи

диаграммы Нэсси-Шнейдермана

3. Основные структурные алгоритмические конструкции

Элементарные шаги алгоритма можно объединить в следующие алгоритмические конструкции: линейные (последовательные), раз­ветвляющиеся, циклические с предусловием и циклические с постусловием. Любой алгоритм можно составить, используя эти четыре алгоритмические конструкции.

Линейной называют алгоритмическую конструкцию, реализованную в виде последовательности действий (шагов), в которой каждое действие (шаг) алгоритма выполняется ровно один раз, причем после каждого i-го действия (шага) выполняется (i+1)-е действие (шаг), если i-е действие — не конец алгоритма.

Разветвляющейся (или ветвящейся) называется алгоритмическая конструкция, обеспечивающая выбор между двумя альтернативами в зависимости от значения входных данных. При каждом конкретном наборе входных данных разветвляющийся алгоритм сводится к линейному. Различают неполное (если – то) и полное (если – то – иначе) ветвления. Полное ветвление позволяет организовать две ветви в алгоритме (то или иначе), каждая из которых ведет к общей точке их слияния, так что выполнение алгоритма продолжается независимо от того, какой путь был выбран (рисунок 1). Неполное ветвление предполагает наличие некоторых действий алгоритма только на одной ветви (то), вторая ветвь отсутствует, т.е. для одного из результатов проверки никаких действий выполнять не надо, управление сразу переходит к точке слияния.

Рисунок 3 - Полное ветвление

Циклической (или циклом) называют алгоритмическую конструкцию, в которой некая, идущая подряд группа действий (шагов) алгоритма можем выполняться несколько раз, в зависимости от входных данных или условия задачи. Группа повторяющихся действий на каждом шагу цикла называется телом цикла. Любая циклическая конструкция содержит в себе элементы ветвящейся алгоритмической конструкции [12].

Цикл с предусловием.

В данной циклической структуре сначала проверяется значение условного выражения (условие) перед выполнением очередного шага цикла. Если значение условного выражения истинно, исполняется тело цикла. После чего управление вновь передается проверке условия и т.д. Эти действия повторяются до тех пор, пока условное выражение не примет значение ЛОЖЬ. При первом же несоблюдении условия цикл завершается. Количество шагов цикла заранее не определено и зависит от входных данных задачи. Особенностью цикла с предусловием является то, что если изначально условное выражение ложно, то тело цикла не выполнится ни разу.

---

а)	б)
Рисунок 2 - Блок-схема цикла с предусловием: два варианта изображения с помощью условного блока а) и с помощью блока границы цикла б)

Цикл с постусловием.

Как и в цикле с предусловием, в циклической конструкции с постусловием заранее не определено число повторений тела цикла, оно зависит от входных данных задачи. В отличие от цикла с предусловием, тело цикла с постусловием всегда будет выполнено хотя бы один раз, после чего проверяется условие. В этой конструкции тело цикла будет выполняться до тех пор, пока значение условного выражения ложно (условие "окончания" цикла). Как только оно становится истинным, выполнение команды прекращается. Возможно построение цикла и с условием "продолжения" цикла, т.е. тело цикла будет выполняться до тех пор, пока значение условия истинно. Блок-схема данной конструкции представлена на рис. 3 двумя способами: с помощью условного блока а и с помощью блока управления б [5].

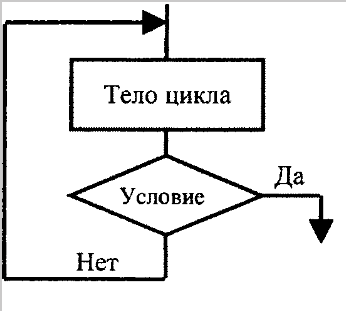

Рисунок 3 - Блок-схема цикла с постусловием

Рассмотрим три типа циклических алгоритмов: цикл с параметром (который называют арифметическим циклом), цикл с предусловием и цикл с постусловием (их на­зывают итерационными).

Существует разновидность цикла с предусловием, называемая арифметический цикл. В арифметическом цикле число его шагов (повторений) одно­значно определяется правилом изменения параметра, которое задается с помощью начального (N) и конечного (К) значений параметра и шагом (h) его изменения. Т.е., на первом шаге цикла значение параметра равно N, на втором – N + h, на третьем – N + 2h и т.д. На последнем шаге цикла значение параметра не больше К, но такое, что дальнейшее его изменение приведет к значению, большему; чем К.

Например, вывести 10 раз слово «Привет!». Его блок-схема использует специальный блок начала арифметического цикла с указанием, что переменная i в нем будет изменяться от 1 до 10 с шагом 1.

Рисунок 4 – Арифметический цикл

4. Понятие программирования и компьютерной программы

Термин программирование означает процесс и искусство создания компьютерных программ с помощью специальных языков программирования.

---

В общем смысле слова, программирование есть формализация предопределенного состояния, по реакции на событие, реализуемого средствами математики или естественных наук.

В узком смысле слова, программирование рассматривается как кодирование алгоритмов на заданном языке программирования. В более широком смысле программирование - процесс создания программ, то есть разработка программного обеспечения.

Программирование включает в себя:

1. Анализ.
2. Проектирование - разработка комплекса алгоритмов.
3. Кодирование и компиляцию - написание исходного текста программы и преобразование его в исполнимый код с помощью компилятора.
4. Тестирование и отладку - выявление и устранение ошибок в программах.
5. Испытания и сдачу программ.
6. Сопровождение.

Различные языки программирования поддерживают различные стили программирования (так называемые «парадигмы программирования»). Отчасти, искусство программирования состоит в том, чтобы выбрать один из языков, наиболее полно подходящий для решения имеющейся задачи. Разные языки требуют от программиста различного уровня внимания к деталям при реализации алгоритма, результатом чего часто бывает компромисс между простотой и производительностью (или между временем программиста и временем пользователя) [9].

Единственный язык, напрямую выполняемый процессором - это машинный язык (также называемый «машинным кодом»). Как уже было сказано, изначально, все программисты прорабатывали каждую мелочь в машинном коде, но сейчас эта трудная работа уже не делается. Вместо этого, программисты пишут исходный код, и компьютер (используя компилятор, интерпретатор или ассемблер, речь о которых пойдёт чуть позже) транслирует его, в один или несколько этапов, уточняя все детали, в машинный код, готовый к исполнению на целевом процессоре. Однако, в некоторых языках, вместо машинного кода генерируется интерпретируемый двоичный код «виртуальной машины», также называемый байт-кодом (byte-code). Такой подход применяется в Forth, Lisp, Java.

В основе того или иного языка программирования лежит некоторая руководящая идея, оказывающая существенное влияние на стиль соответствующих программ. В зависимости от назначения и/или способа написания программ различают парадигмы [8] (также известные как подходы или технологии) программирования:

Структурное программирование - методология программирования, базирующаяся на системном подходе к анализу, проектированию и реализации программного обеспечения. Эта методология родилась в начале 70-х годов и оказалась настолько жизнеспособной, что и до сих пор является основной в большом количестве проектов. Основу этой технологии составляют следующие положения:

---

Сложная задача разбивается на более мелкие, функционально лучше управляемые задачи. Каждая задача имеет один вход и один выход. В этом случае управляющий поток программы состоит из совокупности элементарных подзадач с ясным функциональным назначением.

Простота управляющих структур, используемых в задаче. Это положение означает, что логически задача должна состоять из минимальной, функционально полной совокупности достаточно простых управляющих структур. В качестве примера такой системы можно привести алгебру логики, в которой каждая функция может быть выражена через функционально полную систему: дизъюнкцию, конъюнкцию и отрицание.

Разработка программы должна вестись поэтапно. На каждом этапе должно решаться ограниченное число четко поставленных задач с ясным пониманием их значения и роли в контексте всей задачи. Если такого понимания не достигается, это говорит о том, что данный этап слишком велик и его нужно разделить на более элементарные шаги.

Концепция модульного программирования. Так же, как и для структурной технологии программирования, концепцию модульного программирования можно сформулировать в виде нескольких понятий и положений:

Функциональная декомпозиция задачи - разбиение большой задачи на ряд более мелких, функционально самостоятельных подзадач - модулей. Модули связаны между собой только по входным и выходным данным.

Модуль - основа концепции модульного программирования. Каждый модуль в функциональной декомпозиции представляет собой «черный ящик» с одним входом и одним выходам. Модульный подход позволяет безболезненно производить модернизацию программы в процессе ее эксплуатации и облегчает ее сопровождение. Дополнительно модульный подход позволяет разрабатывать части программ одного проекта на разных языках программирования, после чего с помощью компоновочных средств объединять их в единый загрузочный модуль.

Реализуемые решения должны быть простыми и ясными. Если назначение модуля непонятно, то это говорит о том, что декомпозиция начальной или промежуточной задачи была проведена недостаточно качественно. В этом случае необходимо еще раз проанализировать задачу и, возможно, провести дополнительное разбиение на подзадачи. При наличии сложных мест в проекте их нужно подробнее документировать с помощью продуманной системы комментариев. Этот процесс нужно продолжать до тех пор, пока вы действительно не добьетесь ясного понимания назначения всех модулей задачи и их оптимального сочетания.

---

Назначение всех переменных модуля должно быть описано с помощью комментариев по мере их определения.

Объектно-ориентированное программирование (ООП). Идея ООП заключается в стремлении связать данные с обрабатывающими эти данные процедурами в единое целое - объект. ООП основано на трех важнейших принципах, придающих объектам новые свойства. Этими принципами являются инкапсуляция, наследование и полиморфизм.

Инкапсуляция - объединение в единое целое данных и алгоритмов обработки этих данных. В рамках ООП данные называются полями объекта, а алгоритмы - объектными методами.

Наследование - свойство объектов порождать своих потомков. Объект - потомок автоматически наследует от родителей все поля и методы, может дополнять объекты новыми полями и заменять (перекрывать) методы родителя или дополнять их.

Полиморфизм - свойство родственных объектов (т.е. объектов, имеющих одного общего родителя) решать схожие по смыслу проблемы разными способами.

Существуют и другие технологии программирования, далее немного о некоторых из них.

Прикладное программирование - разработка и отладка программ для конечных пользователей, например, бухгалтерских, обработки текстов и т.п.

Системное программирование - разработка средств общего программного обеспечения, в том числе операционных систем, вспомогательных программ, пакетов программ общесистемного назначения, например: автоматизированных систем управления, систем управления базами данных и т.д.

Декларативное (логическое, продукционное) программирование - метод программирования, предназначенный для решения задач искусственного интеллекта. В указанном контексте программа описывает логическую структуру решения задачи, указывая преимущественно, что нужно сделать, не вдаваясь в детали, как это делается. Используются языки программирования типа Пролог.

Параллельное программирование - разработка программ, обеспечивающих одновременное (параллельное) выполнение операций, связанных с обработкой данных.

Процедурное (процедурно-ориентированное) программирование - метод программирования, в соответствии с которым программы пишутся как перечни последовательно выполняемых команд. При этом используются процедурно-ориентированные языки программирования.

Функциональное программирование - метод программирования, основанный на разбиении алгоритма решения задачи на отдельные функциональные модули, а также описании их связей и характера взаимодействия. Для функционального программирования наиболее широко используются языки НОРЕ и ML. Элементы функционального программирования реализуются также другими языками, например, Си.

---
