1) Плоскость проекций XOY – горизонтальная плоскость проекций.

Биоэнергетика.docx

КР по теплотехнике и термодинамике.docx

1-14 вопросы Философия.doc

Вопросы по философии.docx

ВАВИЛОНСКАЯ ДЕРЖАВА хамурапи.pdf

Файл: Инженерка Начерталка.docx

2) Точка, принадлежащая горизонтальной плоскости проекций – точка D

3) Координаты, соответствующие точке А – А (12,15,14)

4) Изображение, на котором оба конца отрезка – следы прямой, заданной этим отрезком:

5) На чертеже изображена горизонтальная прямая

6) Сторона АС треугольника АВС является отрезком прямой общего положения

7) Плоскость может быть задана тремя точками, не лежащими на одной прямой.

8) След плоскости – линия пересечения плоскости с плоскостью проекций

9) Линейчатые поверхности: конус, цилиндр

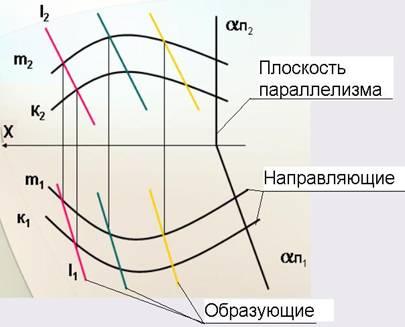

10) На чертеже представлена поверхность цилиндроида

11) На чертеже представлена винтовая поверхность.

12) Название поверхности – пирамида

13) Заданные геометрические элементы определяют поверхность тора открытого

14) Точка A принадлежит развертке поверхности призмы

15) Точка A принадлежит развертке поверхности цилиндра

16) Точка A принадлежит развертке поверхности конуса

17) Поверхности, развертки которых принято считать условными – сферические

18) Развертка – плоская фигура, полученная в результате совмещения поверхности с плоскостью без складок и разрывов.

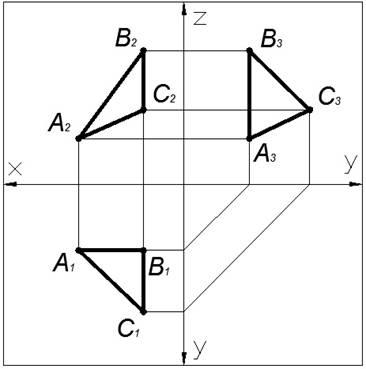

19) Натуральная величина отрезка АВ равна длине проекции А4В4

20) Способ вращения вокруг проецирующих прямых является частным случаем способа плоскопараллельного перемещения

21) Горизонтальная проекция отрезка прямой не меняется по величине при его параллельном переносе относительно горизонтальной плоскости проекций.

22) Количество последовательных преобразований отрезка общего положения, которое необходимо выполнить для определения его натуральной величины – 1

23) Чертеж, на котором ошибочно определена натуральная величина треугольника ABC способом вращения вокруг линий уровня, горизонтали или фронтали –

24) В способе совмещения линия, принимаемая за ось вращения плоскости – след плоскости

25) Точка C принадлежит горизонтальной плоскости проекций.

26) Прямая EF – прямая общего положения.

27) Плоскости α и β располагаются параллельно

28) Последовательность построения точек пересечения поверхности и прямой:

- провести через заданную прямую плоскость частного положения

- построить сечение поверхности введенной плоскостью

- определить точки пересечения заданной прямой и построенного сечения

- определить видимость прямой

29) На чертеже приведено изображение геометрического тела – усеченного конуса

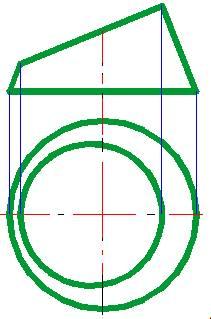

30) Геометрическая форма линии пересечения сферы и цилиндра – окружность

31) Формат, который нельзя располагать горизонтально – А4

32) Размер окружности указан неверно

33) Правильно выполнена штриховка материала с большой площадью сечения

34) Метод построения изображений изделий, заложенный в стандартах ЕСКД – прямоугольное проецирование.

35) Разрез, приведённый на фрагменте чертежа – горизонтальный

36) Выполнение и оформление наложенного сечения:

37) Обозначение выносного элемента – А (5:1)

38) Приведённые упрощения использовать на чертежах деталей можно

39) Основные виды детали расположены правильно

40) Вид аксонометрической проекции детали, выполненной на чертеже – прямоугольная изометрия

41) Вид аксонометрической проекции, в которой выполнена окружность прямоугольная диметрическая проекция.

42) Вид аксонометрической проекции, в которой изображена окружность - косоугольная фронтальная изометрическая проекция.

43) Вид аксонометрической проекции, оси которой представлены на чертеже – косоугольная горизонтальная изометрическая проекция.

44) При нанесении размеров в аксонометрии размерные линии проводят параллельно измеряемому отрезку.

45) Вид аксонометрической проекции детали, выполненной на чертеже – фронтальная димметрия

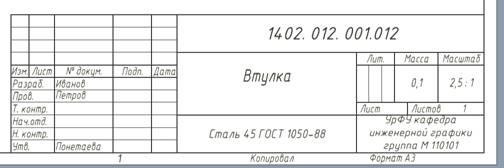

46) Основная надпись на рисунке принадлежит рабочему чертежу детали

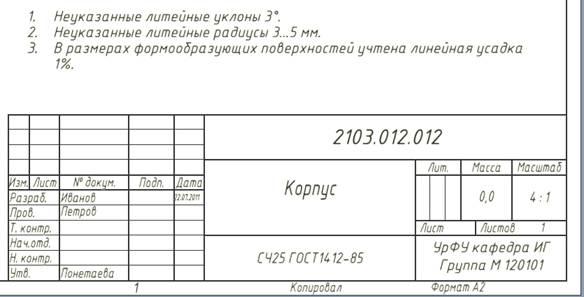

47) Над основной надписью располагается текст, называемый технические требования

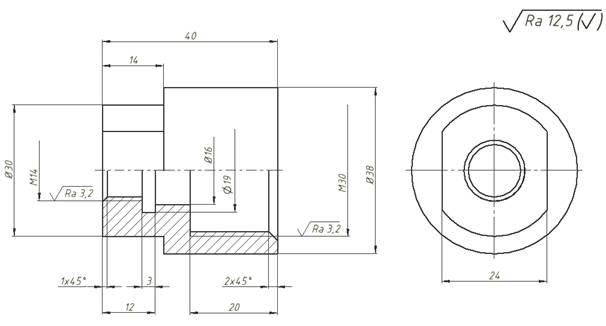

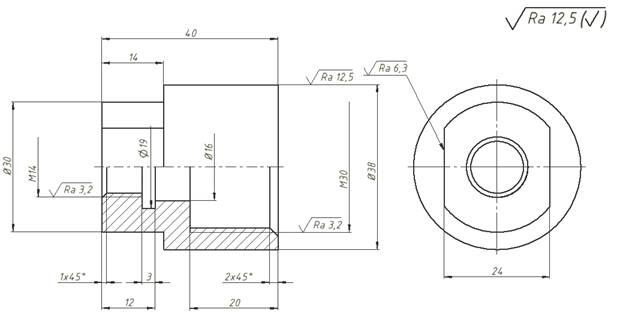

48) Шероховатость резьбовой поверхности на чертеже Ra 3,2

49) Способ изготовления. Деталь выполнена точением

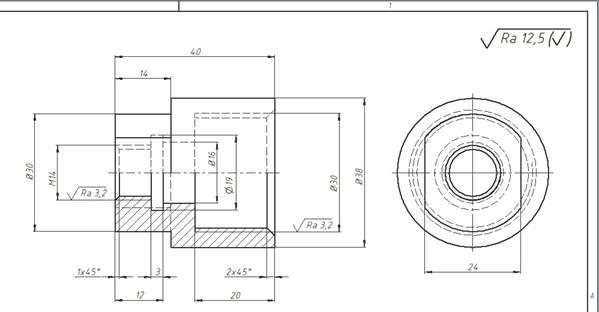

50) На фрагменте чертежа допущены ошибки при выполнении простановки размеров

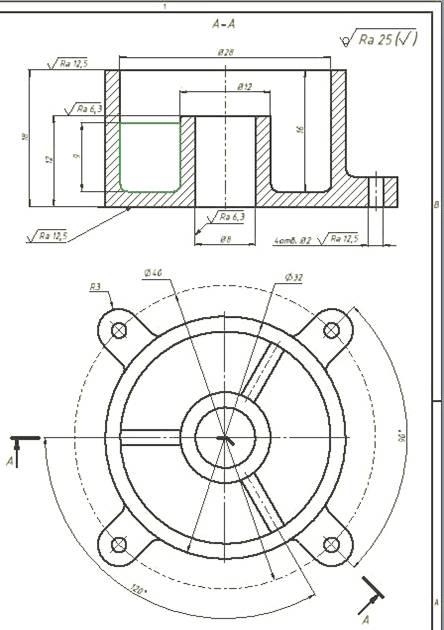

51) На данном чертеже при простановке размеров используются правила: соединять размерной линией:

- необработанную поверхность с необработанной

- обработанную поверхность с обработанной

- обработанную поверхность с необработанной один раз на каждую ось

52) При совмещении сборочного чертежа со спецификацией на формате А4 в ней отсутствует раздел – документация

53) Сварное соединение – комплекс деталей, соединяемых с помощью сварного шва.

54) Крайние и промежуточные положения подвижной части сборочного узла изображаются по контуру линией штрих-пунктирной с двумя точками

55) В соединениях, получаемых пайкой и склеиванием, место соединяемых элементов следует изображать сплошной линией толщиной S

56) На сборочном чертеже проставляют размеры:

- габаритные

– присоединительные

– справочные

– установочные

57) Наружный диаметр линии резьбы на стержне изображают линиями:

- сплошными толстыми основными

- сплошными основными

58) Для преобразования вращательного движения в поступательное используют резьбы:

- упорные

- трапецеидальные

- ходовые

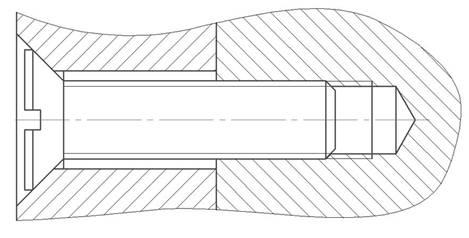

59) Соединение винтом с формой головки

- потайной

- потайной конической

60) Шпилька номинальным диаметвнутрром 20 мм, длиной 45 мм, исполнение 1, выполненная по ГОСТ 22032-76: М20х45.58 ГОСТ 22032-76

61) Размер длины ввинчиваемого конца шпильки зависит от материала детали.

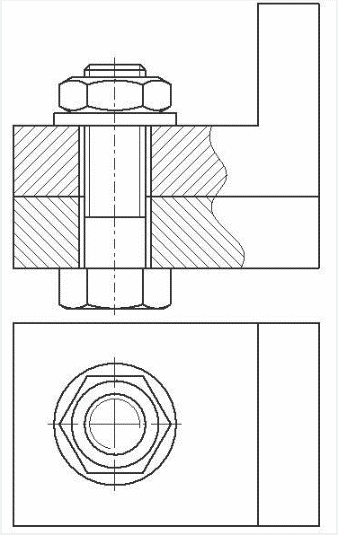

62) Данное соединение выполнено… Ответ: болт

19) Натуральная величина отрезка АВ равна длине проекции А₄В₄
